DEHNguard modular ACI technológiával (biztonságos méretezéssel)

Új, védelmi modulba beépített, "Advanced Circuit Interruption" (ACI) - Továbbfejlesztett- Áramkör Megszakítás, mely kapcsoló / szikraköz kombinációból áll
Az ACI technológiának köszönhetően, nincs szükség külső előtét-biztosítóra
Kis csatlakozásivezeték kereszmetszetek (6 mm²) teljesen megfelelnek ^*)
TOV ellenállás akár 440 V (AC) feszültségen is
Nagy rendelkezésre állás, mivel a készülék szelektív működésű akár egy 35 A gG olvadóbiztosítóval
Teljesen szivárgóáram-mentes, mivel az ACI kapcsolóegység galvanikus leválasztást biztosít
Energetikailag koordinált a Red / Line termékcsalád többi levezetőivel.

^*) Minden aktív vezetéket rövidzárlat-, illetve földzárlatra kell méretezni.

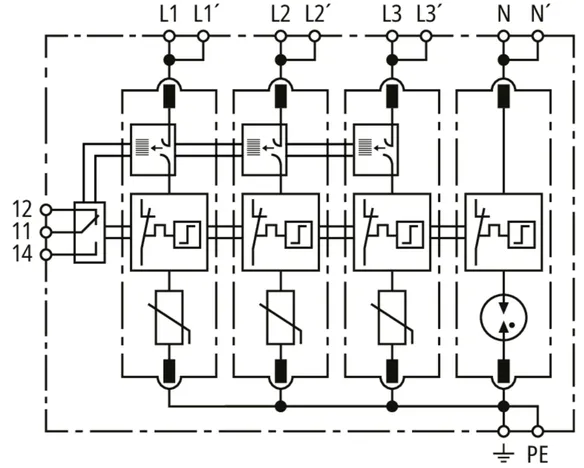

DEHNguard MP TNS ACI ... FM

Moduláris túlfeszültségvédelmi készülék Advanced-Circuit Interruption -továbbfejlesztett áramköri megszakítással (ACI) TN-S rendszerekhez

1 Termék

Cikkszám 942440 DG MP TNS ACI 275 FM

GTIN 4013364477148, Vámtarifa szám: 85363030, Bruttó súly: 377.08 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

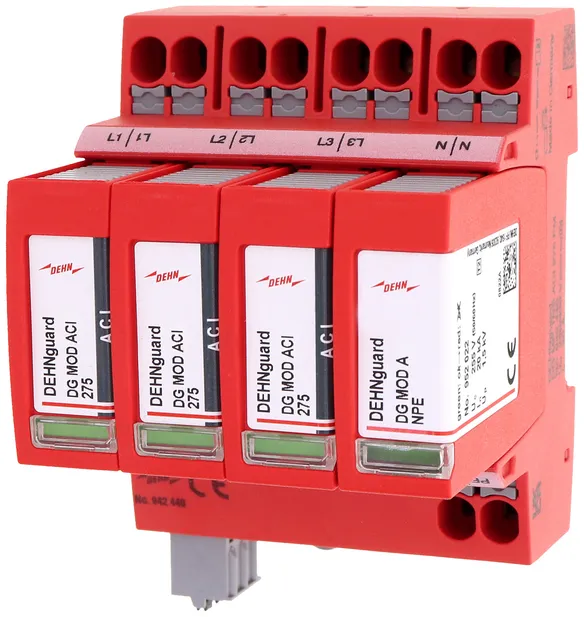

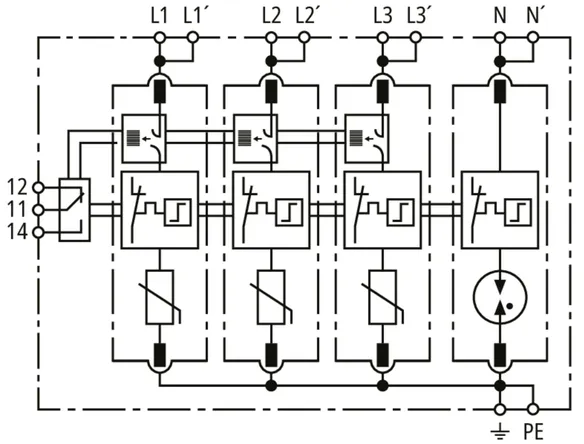

Túlfeszültségvédelmi készülék DEHNguard MP TNS ACI 275 FM
4-pólusú, moduláris, dugaszolható
Túlfeszültségvédelmi készülék
dupla Push-In csatakozókapoccsal párhuzamos
és V-bekötéshez alkalmas
TN-S rendszerekhez, szélesség 4TE
távjelző érintkezővel
2. típus az MSZ EN 61643-11 szerint
állapotjelzéssel
Legnagyobb tartós üzemi feszültség: 275 V ac
Feszültség-védelmi szint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Rövidzárlatállóság: 25 kAeff
Energetikai koordináció az MSZ EN 62305-4 szerint
a Red/Line-család készülékeivel

Gyártó: DEHN
Típus: DG MP TNS ACI 275 FM
Cikksz.: 942440
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Védelmi feszültségszint [L-PE] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Kiegészítő külső előtétbiztosító szükséges	nem
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 sec – ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Szivárgóáram	nincs szivárgóáram
Tanúsítványok	KEMA, VDE

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált a végkészülékekkel (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Névleges áram V kapcsolásnál (I_L )	40 A
Védelmi feszültségszint [L-PE] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-PE] / [N-PE] 5 kA-en (U_P )	≤ 1,5 / ≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Kiegészítő külső előtétbiztosító szükséges	nem
Névleges zárlati áram (I_SCCR )	25 kAeff
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	nincs
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 sec – ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Szivárgóáram	nincs szivárgóáram
Működési hőmérséklet-tartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1,5 mm2 tömör
Csatlakozási vezetékkeresztmetszet (min.)	6 mm2 finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	10 mm2 tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat

A 942440 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 942440 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNguard MP TT ACI ... FM

Moduláris túlfeszültségvédelmi készülék Advanced-Circuit Interruption -továbbfejlesztett áramköri megszakítással (ACI) TT és TN-S rendszerekhez (3+1 kapcsolás)

1 Termék

Cikkszám 942341 DG MP TT ACI 275 FM

GTIN 4013364477186, Vámtarifa szám: 85363030, Bruttó súly: 377.71 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

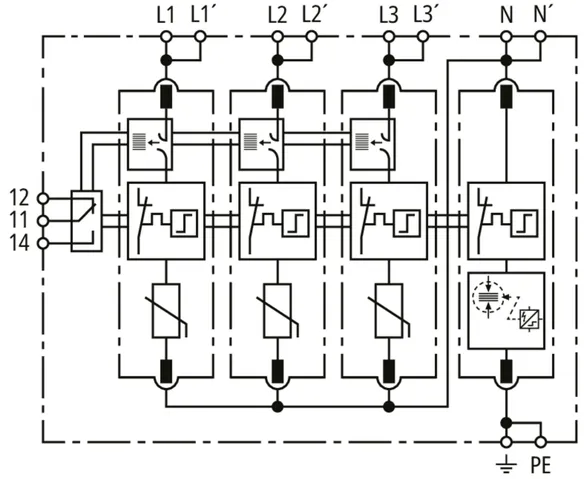

Túlfeszültségvédelmi készülék DEHNguard MP TT ACI 275 FM
4-pólusú, moduláris, dugaszolható
Túlfeszültségvédelmi készülék
dupla Push-In csatakozókapoccsal párhuzamos
és V-bekötéshez alkalmas
TN-S rendszerekhez, szélesség 4TE
távjelző érintkezővel
2. típus az MSZ EN 61643-11 szerint
állapotjelzéssel
Legnagyobb tartós üzemi feszültség: 275 V ac
Feszültség-védelmi szint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Rövidzárlatállóság: 25 kAeff
Energetikai koordináció az MSZ EN 62305-4 szerint
a Red/Line-család készülékeivel

Gyártó: DEHN
Típus: DG MP TT ACI 275 FM
Cikksz.: 942341
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Védelmi feszültségszint [L-N] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Kiegészítő külső előtétbiztosító szükséges	nem
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	335 V / 5 sec – ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Szivárgóáram	nincs szivárgóáram
Tanúsítványok	KEMA, VDE

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált a végkészülékekkel (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Névleges áram V kapcsolásnál (I_L )	40 A
Védelmi feszültségszint [L-N] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N] / [N-PE] 5 kA-en (U_P )	≤ 1,5 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 100 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Kiegészítő külső előtétbiztosító szükséges	nem
Névleges zárlati áram (I_SCCR )	25 kAeff
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	nincs
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	335 V / 5 sec – ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Szivárgóáram	nincs szivárgóáram
Működési hőmérséklet-tartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1,5 mm2 tömör
Csatlakozási vezetékkeresztmetszet (min.)	6 mm2 finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	10 mm2 tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat

A 942341 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 942341 terméket hozzáadtuk a kosárhoz.

Webshop indítása

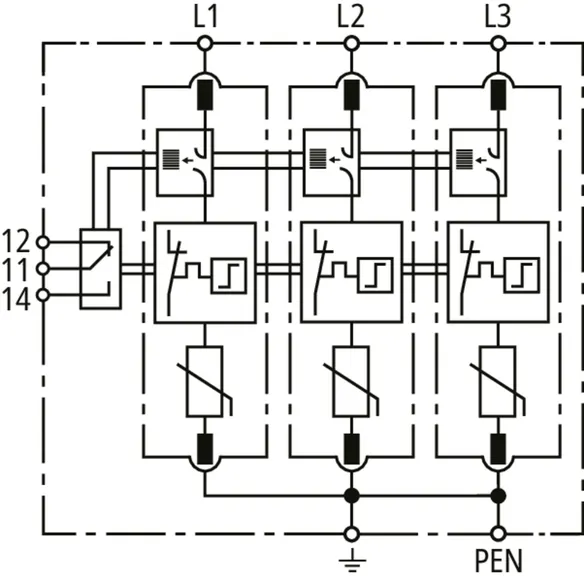

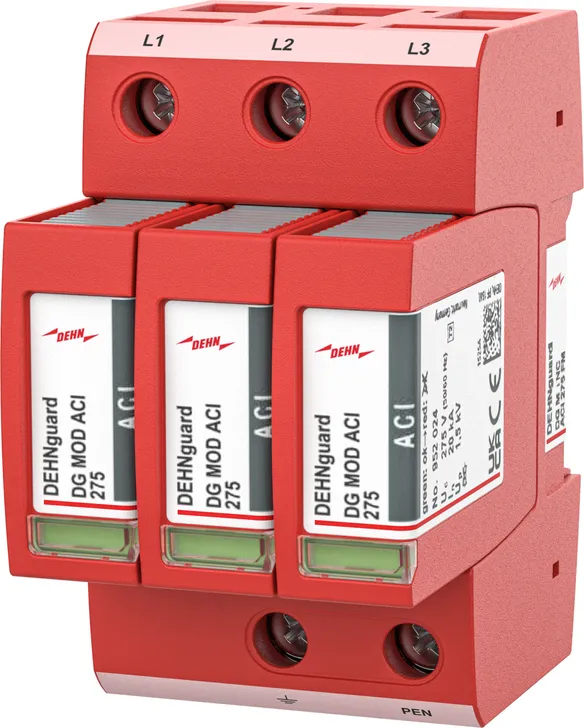

DEHNguard M TNC ACI 275 FM

Moduláris túlfeszültség-védelmi készülék Advanced Circuit Interruption (ACI) technológiával TN-C rendszerekhez.

1 Termék

Cikkszám 952330 DG M TNC ACI 275 FM

GTIN 4013364376649, Vámtarifa szám: 85363030, Bruttó súly: 360.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

DEHNguard M TNC ACI 275 FM túlfeszültségkorlátozó ACI technológiával
Moduláris és dugaszolható hárompólusú túlfeszültségkorlátozó beépített
ACI kapcsoló- / szikraközzel 230/400 V TN-C rendszerekhez, beépítési méret: 3 modul
Távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Lagnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1.5 kV
Névleges levezetési áram: 20 kA
Nincs szükség külső kiegészítő előtétbiztosítóra
Energia koordináció az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád többi készülékeivel
Túlfeszültségkorlátozó mechanikai hibajelzése

Gyártó: DEHN
Típus: DG M TNC ACI 275 FM
Cikksz.: 952330
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Kiegészítő külső előtétbiztosító szükséges	nem
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Tanúsítványok	KEMA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált a végkészülékekkel (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Kiegészítő külső előtétbiztosító szükséges	nem
Névleges zárlati áram (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Működési hőmérséklet-tartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

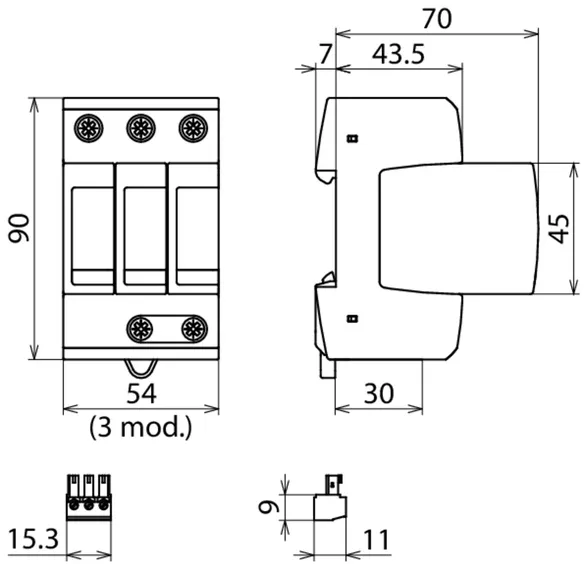

Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat

A 952330 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 952330 terméket hozzáadtuk a kosárhoz.

Webshop indítása

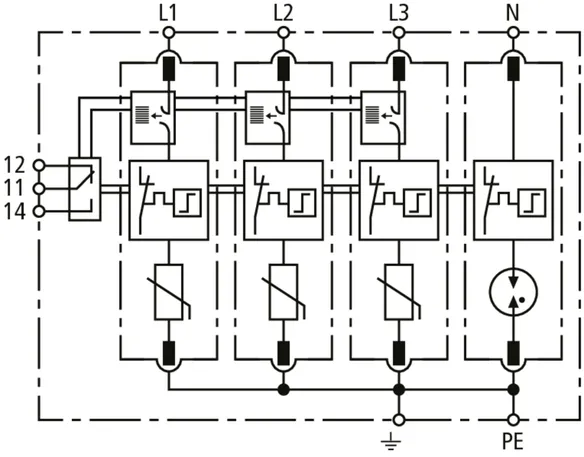

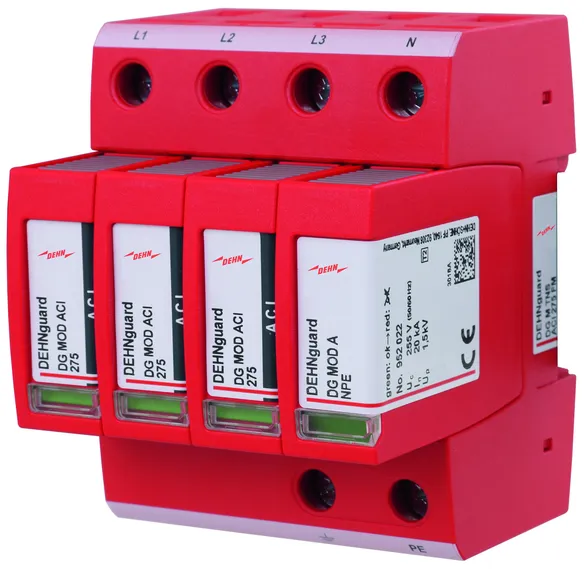

DEHNguard M TNS ACI 275 FM

Moduláris túlfeszültség-védelmi készülék Advanced Circuit Interruption (ACI) technológiával TN-S rendszerekhez.

1 Termék

Cikkszám 952440 DG M TNS ACI 275 FM

GTIN 4013364376625, Vámtarifa szám: 85363030, Bruttó súly: 450.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

DEHNguard M TNS ACI 275 FM túlfeszültségkorlátozó ACI technológiával

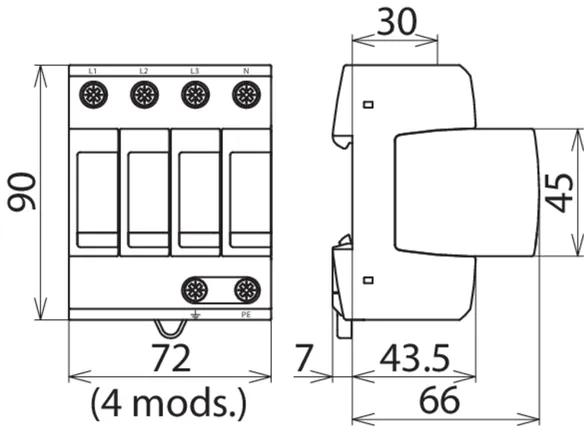

Moduláris és dugaszolható négypólusú túlfeszültségkorlátozó beépített
ACI kapcsoló- / szikraközzel 230/400 V TN-S rendszerekhez, beépítési méret: 4 modul
Távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Lagnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1.5 kV
Névleges levezetési áram: 20 kA
Nincs szükség külső kiegészítő előtétbiztosítóra
Energia koordináció az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád többi készülékeivel
Túlfeszültségkorlátozó mechanikai hibajelzése

Gyártó: DEHN
Típus: DG M TNS ACI 275 FM
Cikksz.: 952440
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Védelmi feszültségszint [L-PE] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Kiegészítő külső előtétbiztosító szükséges	nem
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Tanúsítványok	KEMA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált a végkészülékekkel (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Védelmi feszültségszint [L-PE] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Kiegészítő külső előtétbiztosító szükséges	nem
Névleges zárlati áram (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Működési hőmérséklet-tartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

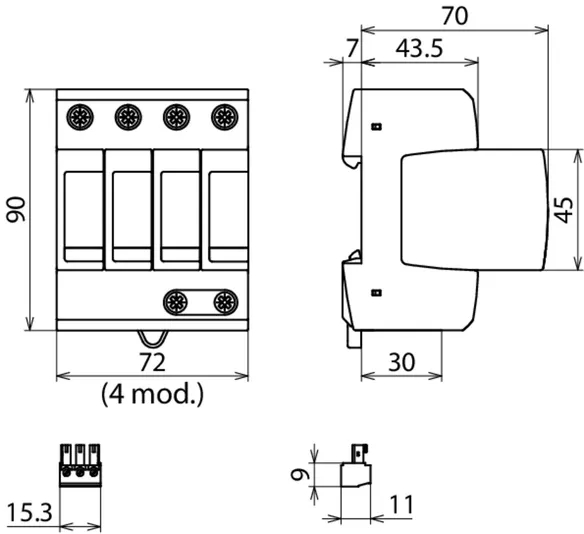

Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat

A 952440 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 952440 terméket hozzáadtuk a kosárhoz.

Webshop indítása

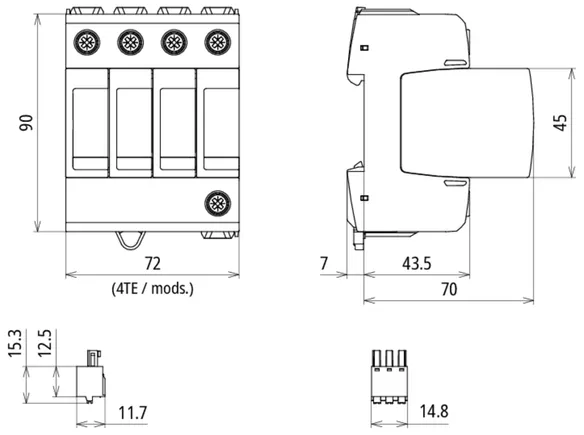

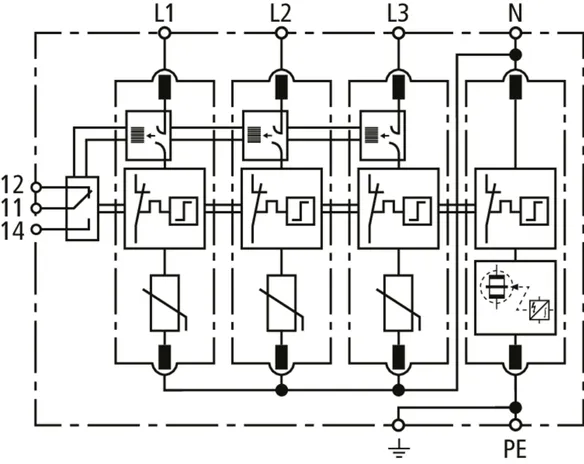

DEHNguard M TT ACI ... FM

Moduláris túlfeszültség-védelmi készülék Advanced Circuit Interruption (ACI) technológiával TT és TN-S rendszerekhez (3+1-es kapcsolás).

1 Termék

Cikkszám 952341 DG M TT ACI 275 FM

GTIN 4013364376632, Vámtarifa szám: 85363030, Bruttó súly: 455.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

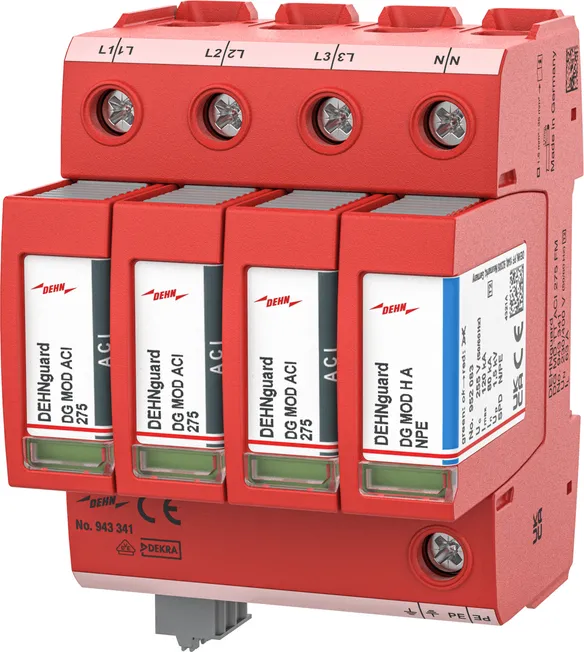

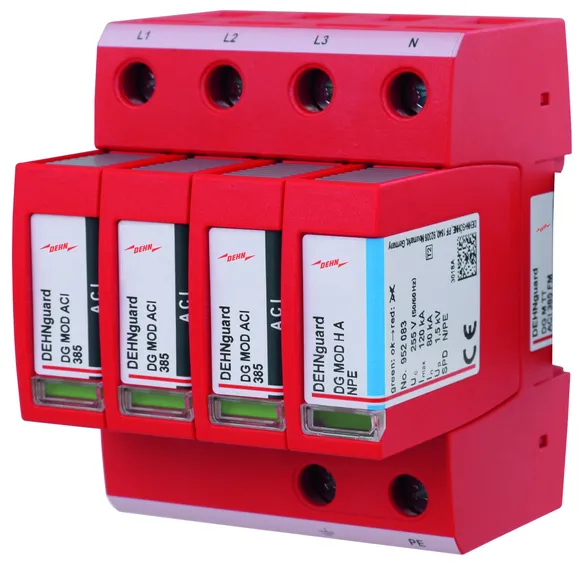

DEHNguard M TT ACI 275 FM túlfeszültségkorlátozó ACI technológiával
Moduláris és dugaszolható négypólusú túlfeszültségkorlátozó beépített
ACI kapcsoló- / szikraközzel 230/400 V TT és TN-S rendszerekhez, beépítési méret: 4 modul
Távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Lagnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1.5 kV
Névleges levezetési áram: 20 kA
Nincs szükség külső kiegészítő előtétbiztosítóra
Energia koordináció az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád többi készülékeivel
Túlfeszültségkorlátozó mechanikai hibajelzése

Gyártó: DEHN
Típus: DG M TT ACI 275 FM
Cikksz.: 952341
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Védelmi feszültségszint [L-N] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Kiegészítő külső előtétbiztosító szükséges	nem
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Tanúsítványok	KEMA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált a végkészülékekkel (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Védelmi feszültségszint [L-N] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N] / [N-PE] 5 kA-en (U_P )	≤ 1,5 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 100 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Kiegészítő külső előtétbiztosító szükséges	nem
Névleges zárlati áram (I_SCCR )	25 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Működési hőmérséklet-tartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat

A 952341 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 952341 terméket hozzáadtuk a kosárhoz.

Webshop indítása

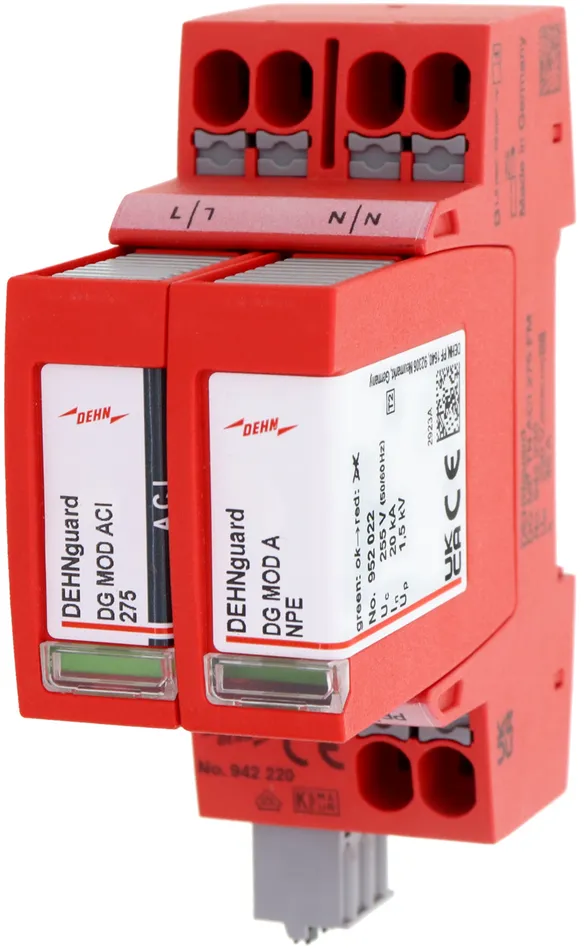

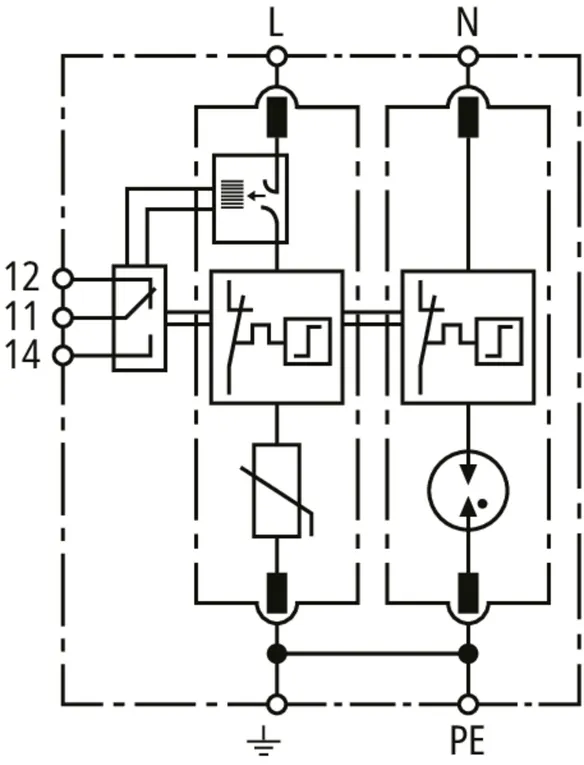

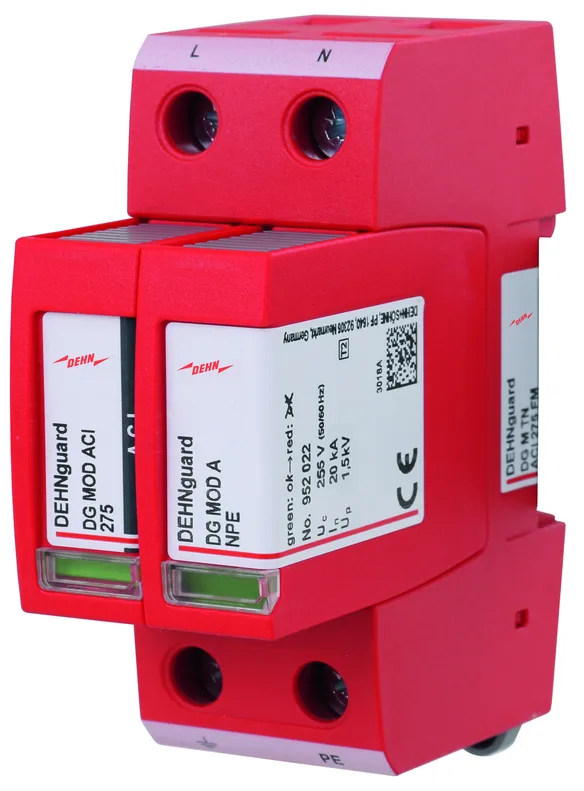

DEHNguard M TN ACI 275 FM

Moduláris túlfeszültség-védelmi készülék Advanced Circuit Interruption (ACI) technológiával egyfázisú 230V-os TN rendszerekhez.

1 Termék

Cikkszám 952220 DG M TN ACI 275 FM

GTIN 4013364376656, Vámtarifa szám: 85363030, Bruttó súly: 245.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

DEHNguard M TN ACI 275 FM túlfeszültségkorlátozó ACI technológiával
Moduláris és dugaszolható kétpólusú túlfeszültségkorlátozó beépített
ACI kapcsoló- / szikraközzel egyfázisú 230V TN rendszerekhez, beépítési méret: 2 modul
Távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Lagnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1.5 kV
Névleges levezetési áram: 20 kA
Nincs szükség külső kiegészítő előtétbiztosítóra
Energia koordináció az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád többi készülékeivel
Túlfeszültségkorlátozó mechanikai hibajelzése

Gyártó: DEHN
Típus: DG M TN ACI 275 FM
Cikksz.: 952220
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Védelmi feszültségszint [L-PE] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Kiegészítő külső előtétbiztosító szükséges	nem
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Tanúsítványok	KEMA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált a végkészülékekkel (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Védelmi feszültségszint [L-PE] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Kiegészítő külső előtétbiztosító szükséges	nem
Névleges zárlati áram (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Működési hőmérséklet-tartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat

A 952220 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 952220 terméket hozzáadtuk a kosárhoz.

Webshop indítása

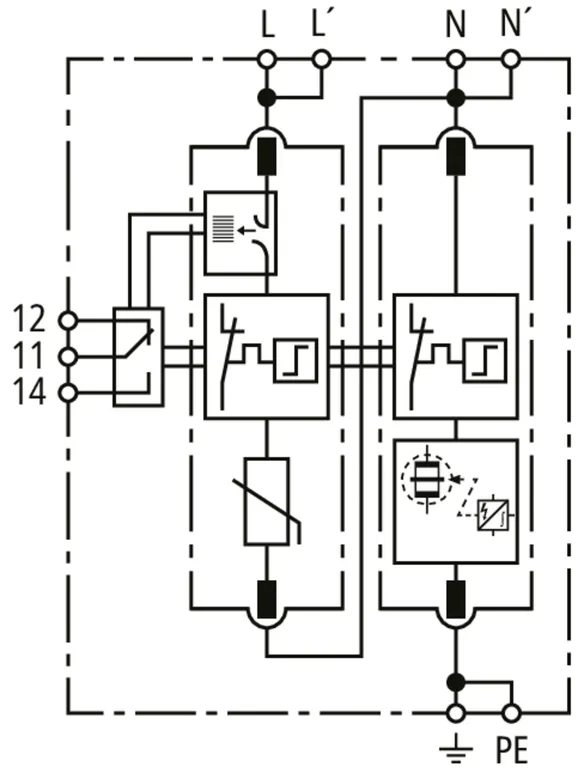

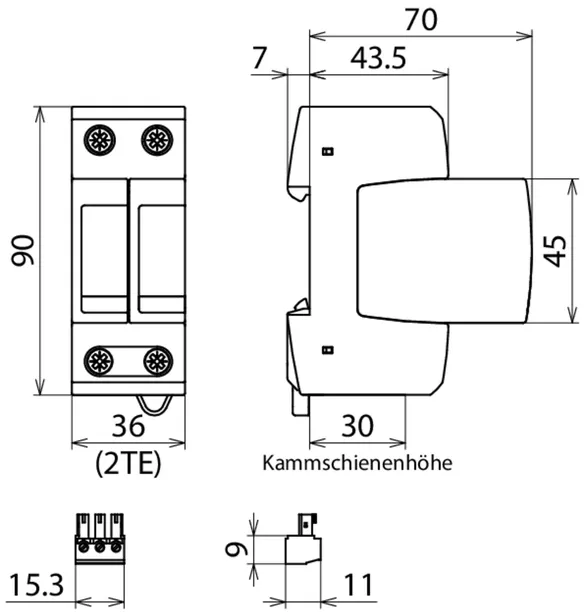

DEHNguard M TT 2P ACI ... FM

Moduláris túlfeszültség-védelmi készülék Advanced Circuit Interruption (ACI) technológiával egyfázisú 230V-os TT és TN rendszerekhez (1+1 kapcsolás).

1 Termék

Cikkszám 952121 DG M TT 2P ACI 275 FM

GTIN 4013364376663, Vámtarifa szám: 85363030, Bruttó súly: 255.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

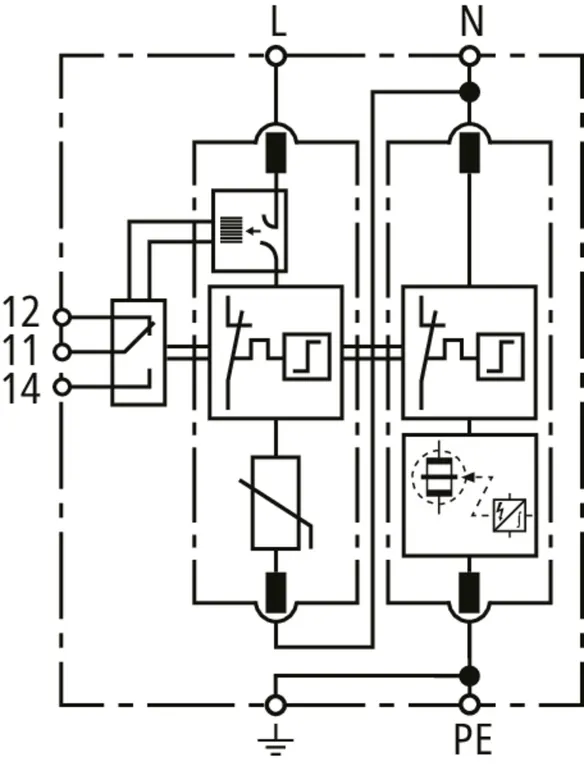

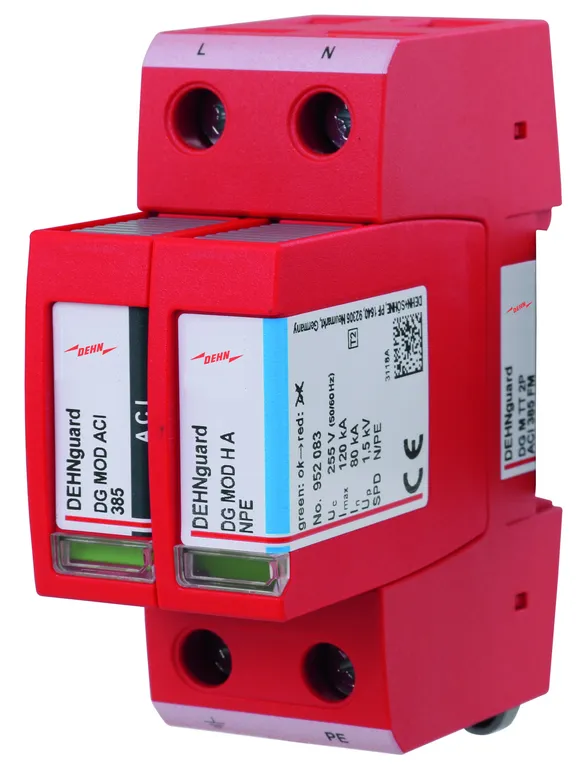

DEHNguard M TT 2P ACI 275 FM túlfeszültségkorlátozó ACI technológiával
Moduláris és dugaszolható kétpólusú túlfeszültségkorlátozó beépített
ACI kapcsoló- / szikraközzel egyfázisú 230V TT- és TN rendszerekhez, beépítési méret: 2 modul
Távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Lagnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1.5 kV
Névleges levezetési áram: 20 kA
Nincs szükség külső kiegészítő előtétbiztosítóra
Energia koordináció az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád többi készülékeivel
Túlfeszültségkorlátozó mechanikai hibajelzése

Gyártó: DEHN
Típus: DG M TT 2P ACI 275 FM
Cikksz.: 952121
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Védelmi feszültségszint [L-N] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Tanúsítványok	KEMA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált a végkészülékekkel (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Védelmi feszültségszint [L-N] / [N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N] / [N-PE] 5 kA-en (U_P )	≤ 1,5 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 100 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Névleges zárlati áram (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Működési hőmérséklet-tartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat

A 952121 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 952121 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNguard S ACI ... FM

Dugaszolható egypólusú túlfeszültség-védelmi készülék Advanced Circuit Interruption (ACI) technológiával, mely alapmodulból és dugaszolható védelmi modulból áll.

1 Termék

Cikkszám 952100 DG S ACI 275 FM

GTIN 4013364376526, Vámtarifa szám: 85363030, Bruttó súly: 142.10 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

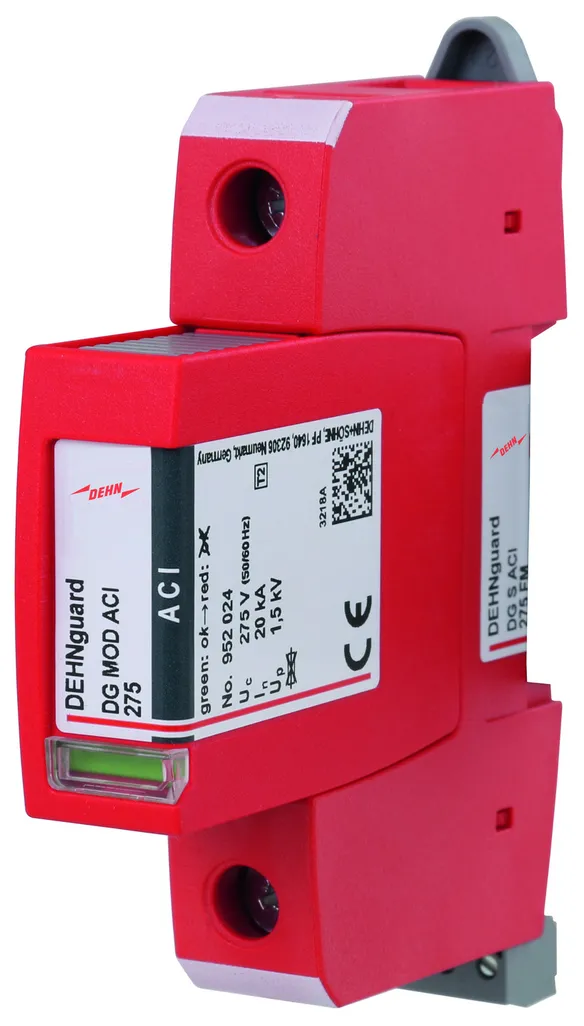

DEHNguard S ACI 275 FM túlfeszültségkorlátozó ACI technológiával
Moduláris és dugaszolható egypólusú túlfeszültségkorlátozó beépített
ACI kapcsoló- / szikraközzel egyfázisú 230V TT- és TN rendszerekhez, beépítési méret: 1 modul
Távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Lagnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1.5 kV
Névleges levezetési áram: 20 kA
Nincs szükség külső kiegészítő előtétbiztosítóra
Energia koordináció az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád többi készülékeivel
Túlfeszültségkorlátozó mechanikai hibajelzése

Gyártó: DEHN
Típus: DG S ACI 275 FM
Cikksz.: 952100
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Kiegészítő külső előtétbiztosító szükséges	nem
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Tanúsítványok	KEMA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált a végkészülékekkel (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Kiegészítő külső előtétbiztosító szükséges	nem
Névleges zárlati áram (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Működési hőmérséklet-tartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

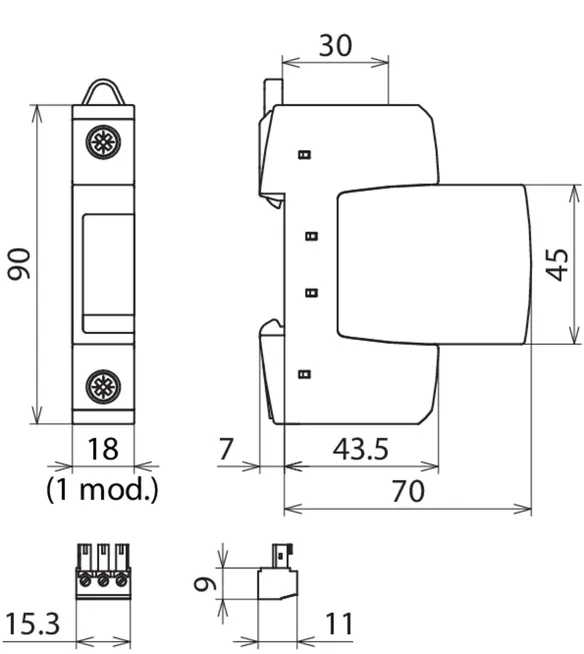

Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat

A 952100 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 952100 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

DEHNguard modular ACI technológiával (biztonságos méretezéssel)
