DEHNbloc Maxi 1 440 / 760

Szikraköz alapú villámáram-levezető
Nagy villámáram-levezető képesség
Nagy utánfolyóáram-, kioltási ill. korlátozási képesség a RADAX-Flow technológiának köszönhetően
Energetikailag koordinált a DEHNguard túlfeszültségkorlátozó készülékekkel kiegészítő kábelszakaszok nélkül
Működés- /hibaállapot jelzése, zöld / piros színnel a kémlelőablakban

Details

DEHNbloc Maxi 1 440 (FM)

Koordinált egypólusú villámáram-levezető beépített előtét-biztosítóval 400/690V rendszerekhez; FM változat potenciálfüggetlen távjelző érintkezővel.

2 Termékek

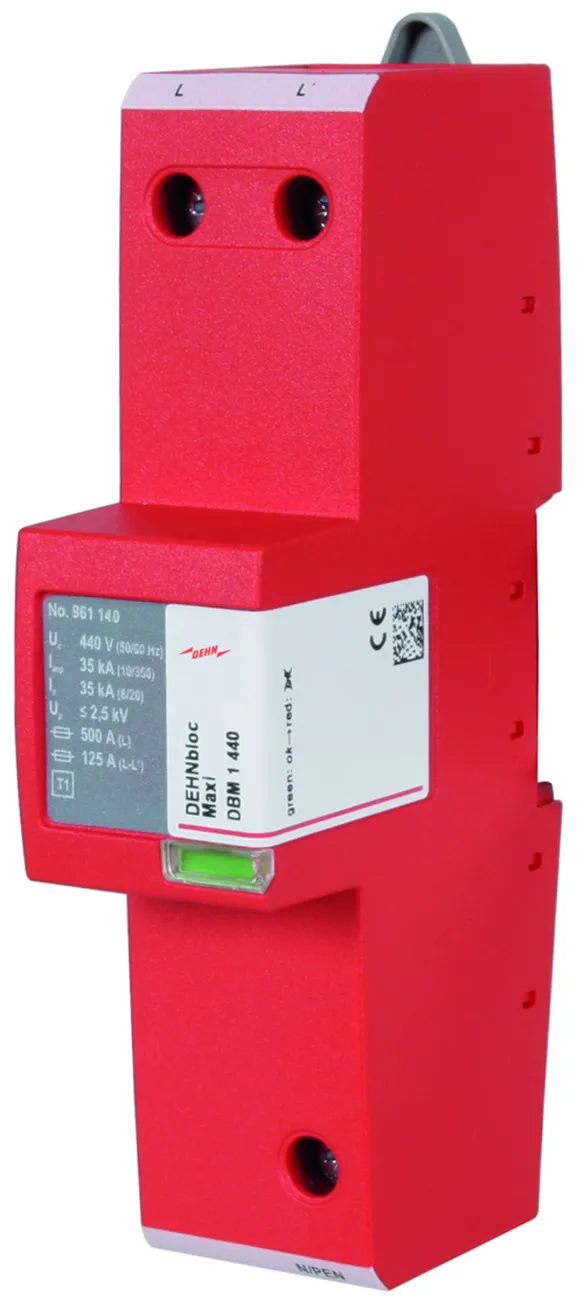

Cikkszám 961140 DBM 1 440

GTIN 4013364116269, Vámtarifa szám (EU): 85363090, Bruttó súly: 592.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

Koordinált villámáram-levezető DEHNbloc Maxi 1 440
Koordinált, egypólusú villámáram-levezető, 2 modul széles
1.típusú SPD az MSZ EN 61643-11 szerint
RADAX Flow szikraköz technológia
az utánfolyóáram-korlátozására
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 440 V AC
Védelmi szint: <= 2.5 kV
Villámáram impulzus (10/350): 35 kA
Utánfolyóáram-kioltási képesség: 100 kAeff-ig
Energetikailag koordinált az MSZ EN 62305-4 szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DBM 1 440
Cikksz.: 961140
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Tanúsítványok	UL, CSA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Névleges feszültség AC (U_N )	400 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Fajlagos energia (W/R)	306.25 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Névleges megszakítható utánfolyó áram AC (I_fi )	50 kAeff
Megszólalási idő (t_A )	≤ 100 ns
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Max. előtét-biztosító (L-L')	125 A gG
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	760 V / 120 perc - ellenáll
Üzemi hőmérséklettartomány (párhuzamos kapcsolás) (T_UP )	-40 °C ... +80 °C
Üzemi hőmérséklettartomány (V kapcsolás) (T_US )	-40 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozó-vezeték keresztmetszet (L, L',N/PEN) (min.)	10 mm2 tömör- /finomsodrat
Csatlakozó-vezeték keresztmetszet (L, N/PEN) (max.)	50 mm2 sodrott /35 mm2 finomsodrat
Csatlakozó-vezeték keresztmetszet (L') (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

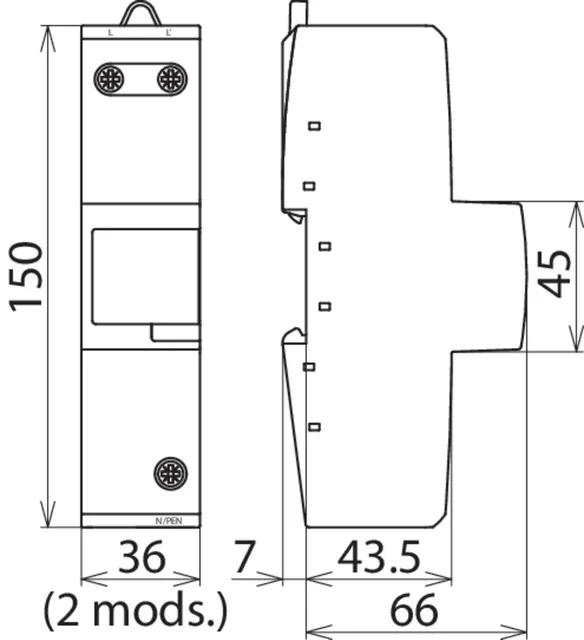

Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	UL, CSA
- Max. előtét-biztosító (L) IK = 100 kAeff-ig (ta ≤ 0,2 s)	500 A gG
- Max. előtét-biztosító (L) IK = 100 kAeff-ig (ta ≤ 5 s)	250 A gG

A 961140 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961140 terméket hozzáadtuk a kosárhoz.

Webshop indítása

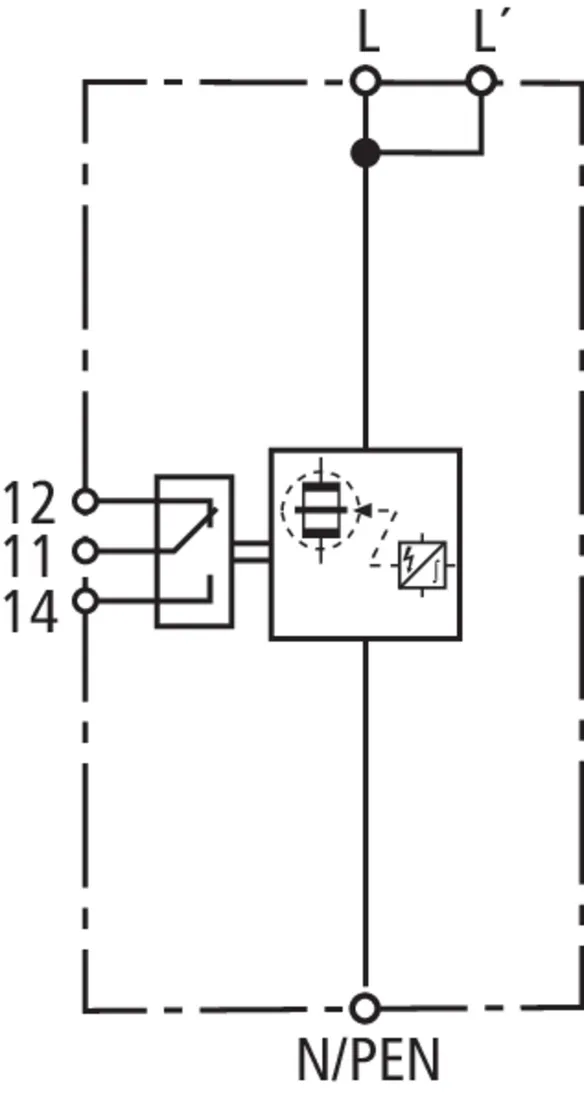

Cikkszám 961145 DBM 1 440 FM

GTIN 4013364116276, Vámtarifa szám (EU): 85363090, Bruttó súly: 601.60 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

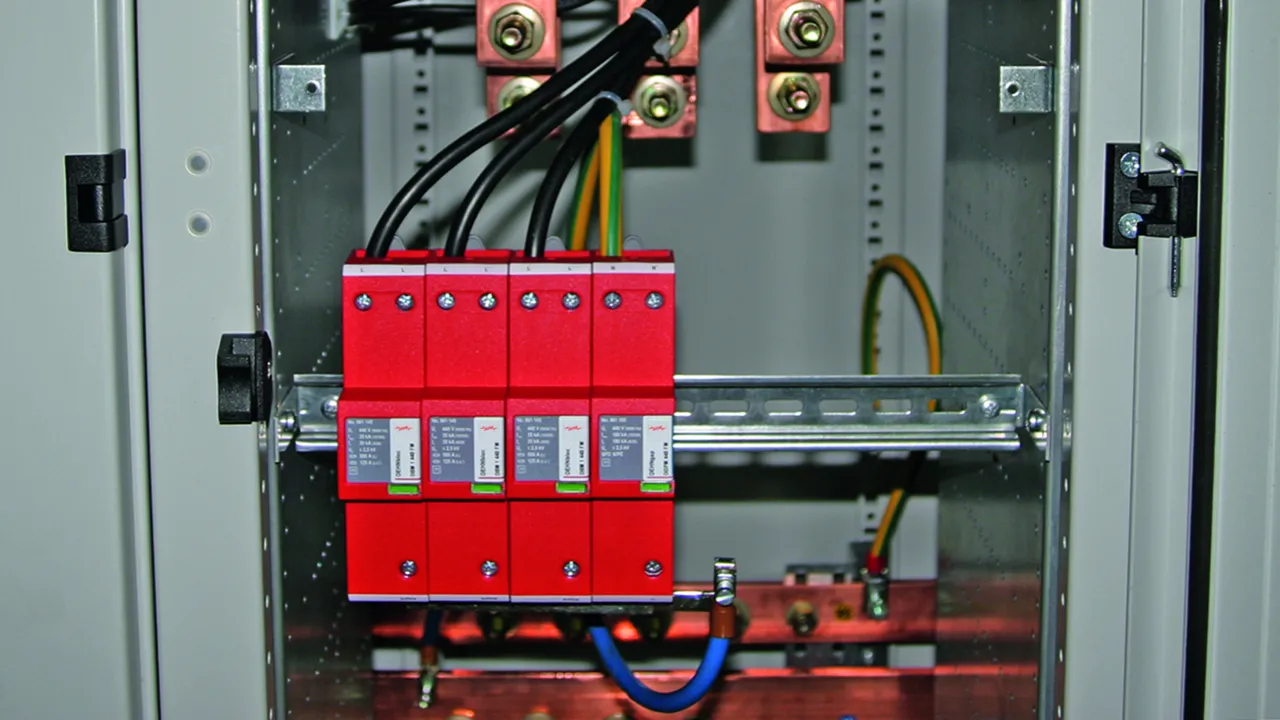

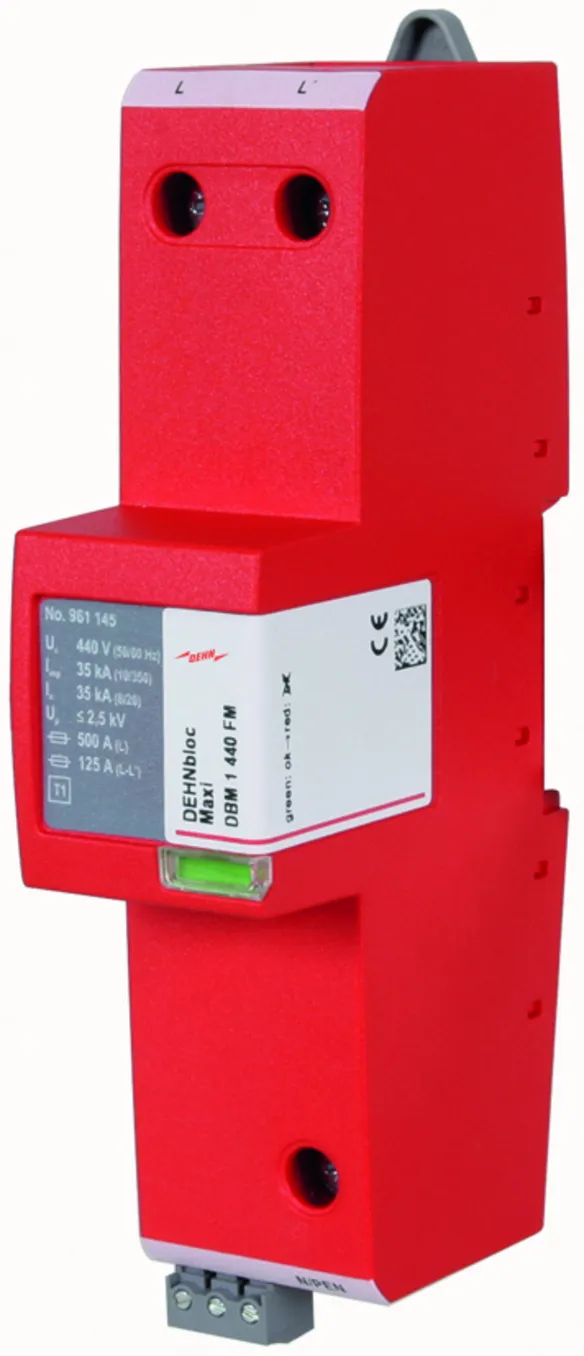

Koordinált villámáram-levezető DEHNbloc Maxi 1 440 FM
Koordinált, egypólusú villámáram-levezető, 2 modul széles
1.típusú SPD az MSZ EN 61643-11 szerint, távjelző érintkezővel
RADAX Flow szikraköz technológia
az utánfolyóáram-korlátozására
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 440 V AC
Védelmi szint: <= 2.5 kV
Villámáram impulzus (10/350): 35 kA
Utánfolyóáram-kioltási képesség: 100 kAeff-ig
Energetikailag koordinált az MSZ EN 62305-4 szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DBM 1 440 FM
Cikksz.: 961145
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Tanúsítványok	UL, CSA
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Névleges feszültség AC (U_N )	400 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Fajlagos energia (W/R)	306.25 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Névleges megszakítható utánfolyó áram AC (I_fi )	50 kAeff
Utánfolyóáram-korlátozás / Szelektivitás	szelektív 35 A gG olvadóbiztosítóval 50 kAeff-ig (függ.zárl.áram)
Megszólalási idő (t_A )	≤ 100 ns
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Max. előtét-biztosító (L-L')	125 A gG
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	760 V / 120 perc - ellenáll
Üzemi hőmérséklettartomány (párhuzamos kapcsolás) (T_UP )	-40 °C ... +80 °C
Üzemi hőmérséklettartomány (V kapcsolás) (T_US )	-40 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozó-vezeték keresztmetszet (L, L',N/PEN) (min.)	10 mm2 tömör- /finomsodrat
Csatlakozó-vezeték keresztmetszet (L, N/PEN) (max.)	50 mm2 sodrott /35 mm2 finomsodrat
Csatlakozó-vezeték keresztmetszet (L') (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

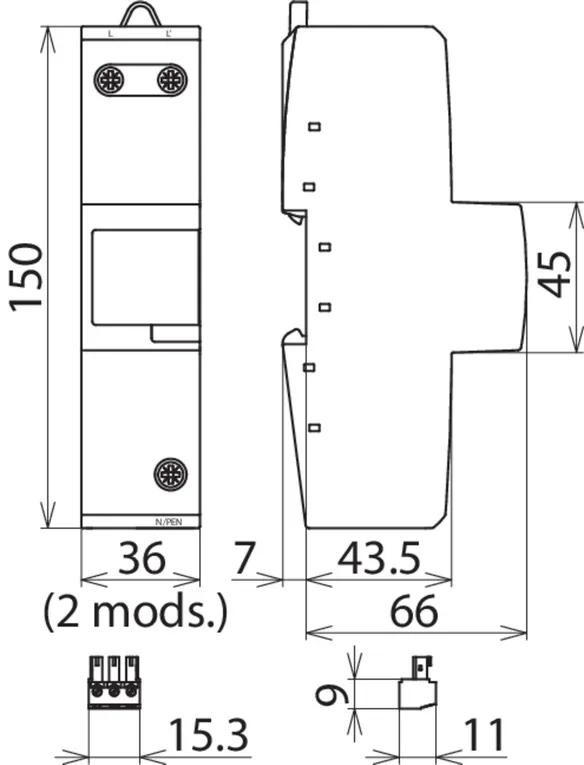

Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	UL, CSA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör / finomsodrat
Kiegészítő műszaki adatok:	Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff (VDE által bevizsgálva)
– Max. független zárlati áram	100 kAeff (220 kAcsúcs)
- Utánfolyó zárlatiáram-korlátozás/szelektivitás	100 kAeff-ig (220 kAcsúcs)
- Max. előtét-biztosító (L) IK = 100 kAeff-ig (ta ≤ 0,2 s)	500 A gG
- Max. előtét-biztosító (L) IK = 100 kAeff-ig (ta ≤ 5 s)	250 A gG

A 961145 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961145 terméket hozzáadtuk a kosárhoz.

Webshop indítása

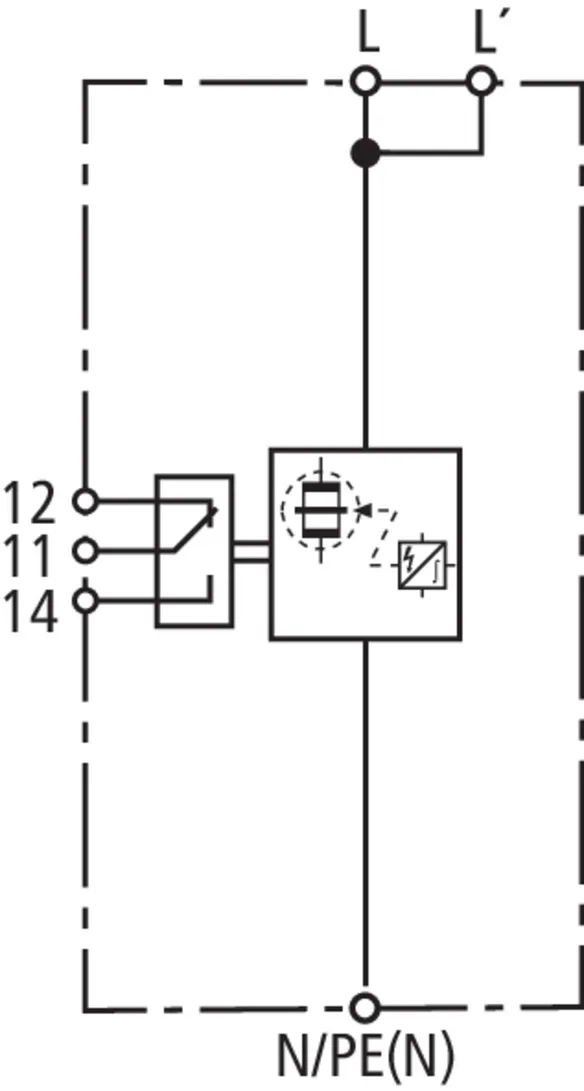

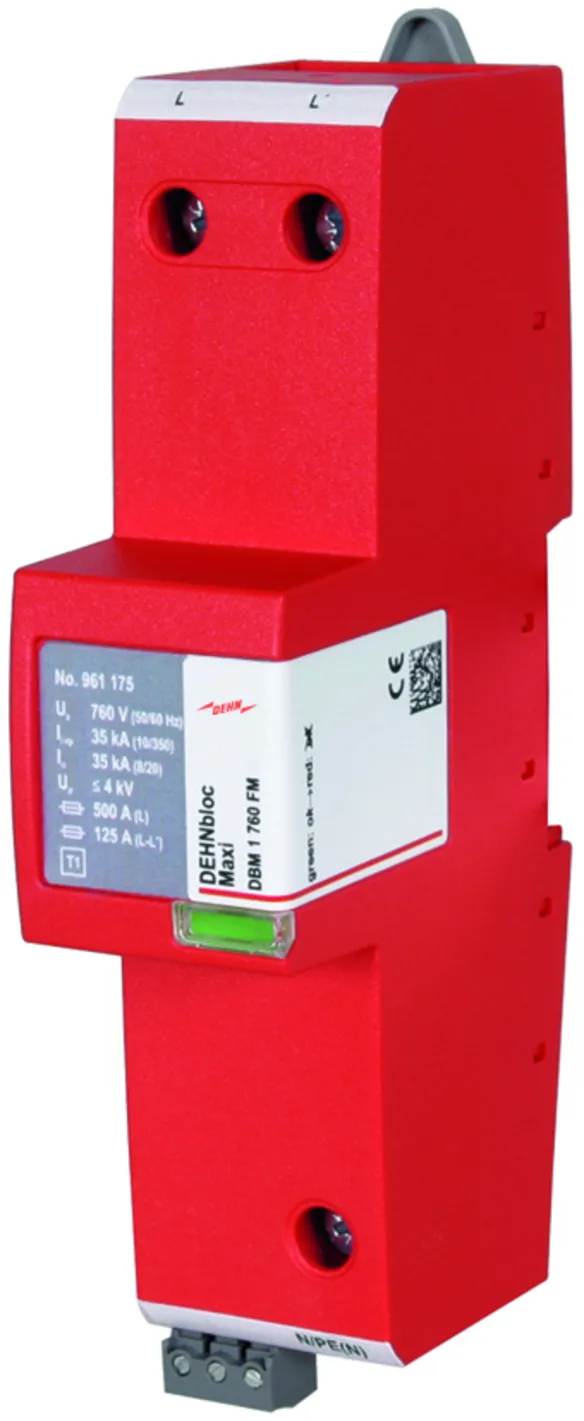

DEHNbloc Maxi 1 760 FM

Koordinált egypólusú villámáram-levezető 690V-os rendszerekhez; távjelző érintkezővel felügyeleti rendszerhez (potenciálfüggetlen váltóérintkező).

1 Termék

Cikkszám 961175 DBM 1 760 FM

GTIN 4013364116283, Vámtarifa szám (EU): 85363090, Bruttó súly: 589.80 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

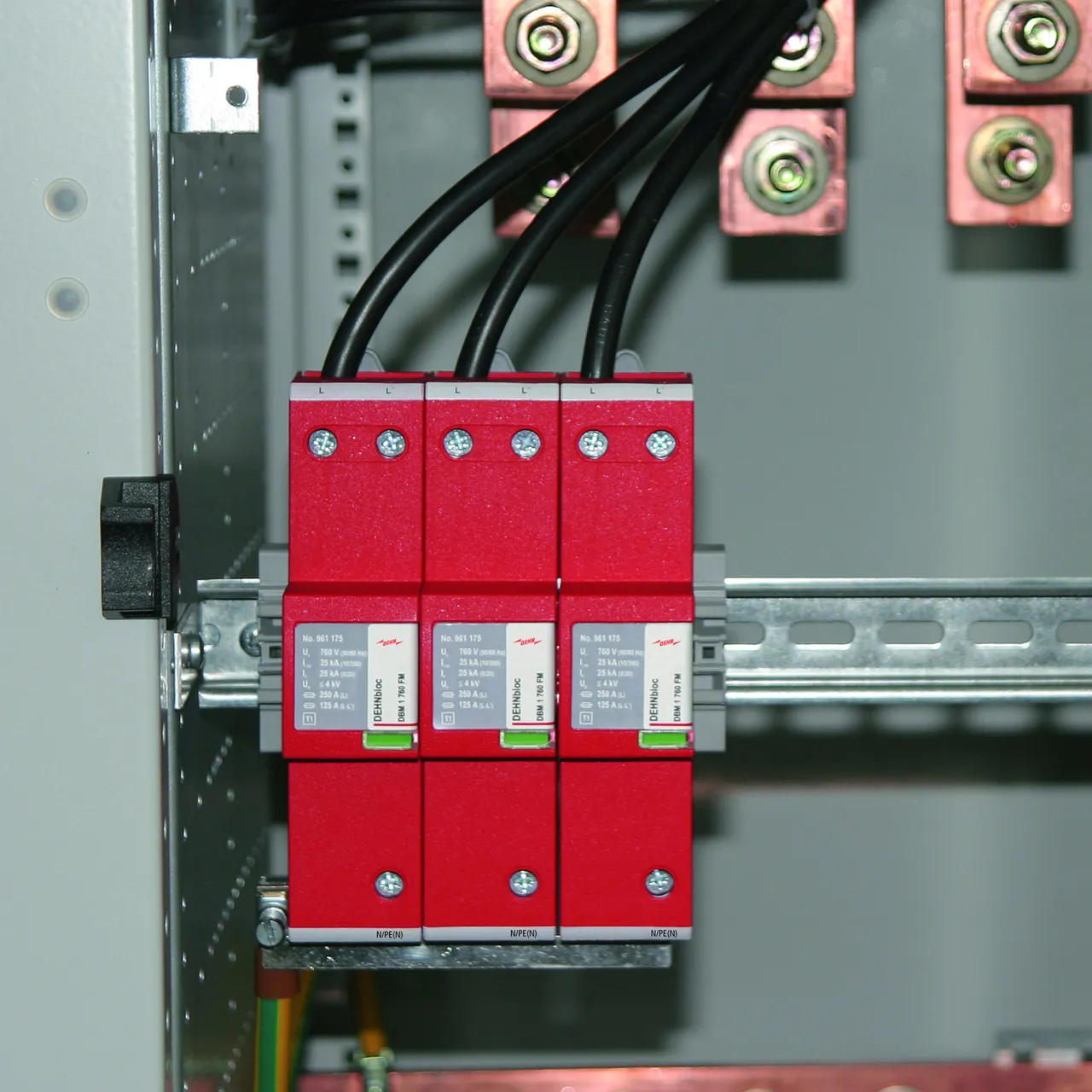

Koordinált villámáram-levezető DEHNbloc Maxi 1 760 FM
Koordinált, egypólusú villámáram-levezető, 2 modul széles
1.típusú SPD az MSZ EN 61643-11 szerint, távjelző érintkezővel
RADAX Flow szikraköz technológia
az utánfolyóáram-korlátozására
Hibajelzés
Legnagyobb üzemi folyamatos feszültség: 760 V AC
Védelmi szint: <= 4 kV
Villámáram impulzus (10/350): 25 kA
Utánfolyóáram-kioltási képesség: 25 kAeff-ig
Energetikailag koordinált az MSZ EN 62305-4 szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DBM 1 760 FM
Cikksz.: 961175
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	760 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Max. előtét-biztosító (L) I_K= 25 kAeff értékig (t_a≤ 5 s)	250 A gG
Tanúsítványok	UL, CSA
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I.osztály
Névleges feszültség AC (U_N )	690 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	760 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	25 kA
Fajlagos energia (W/R)	156.25 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges megszakítható utánfolyó áram AC (I_fi )	25 kAeff
Utánfolyóáram-korlátozás / Szelektivitás	szelektív 35 A gG olvadóbiztosítóval 25 kAeff-ig (függ.zárl.áram)
Megszólalási idő (t_A )	≤ 100 ns
Max. előtét-biztosító (L) I_K= 25 kAeff értékig (t_a≤ 5 s)	250 A gG
Max. előtét-biztosító (L) I_K> 25 kA_reff	100 A gG
Max. előtét-biztosító (L-L')	125 A gG
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	1320V / 120 perc - ellenáll
Üzemi hőmérséklettartomány (párhuzamos kapcsolás) (T_UP )	-40 °C ... +80 °C
Üzemi hőmérséklettartomány (V kapcsolás) (T_US )	-40 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozó-vezeték keresztmetszet (L, L', 9) (min.)	10 mm2 tömör- /finomsodrat
Csatlakozó-vezeték keresztmetszet (L, 9) (max.)	50 mm2 sodrott /35 mm2 finomsodrat
Csatlakozó-vezeték keresztmetszet (L') (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

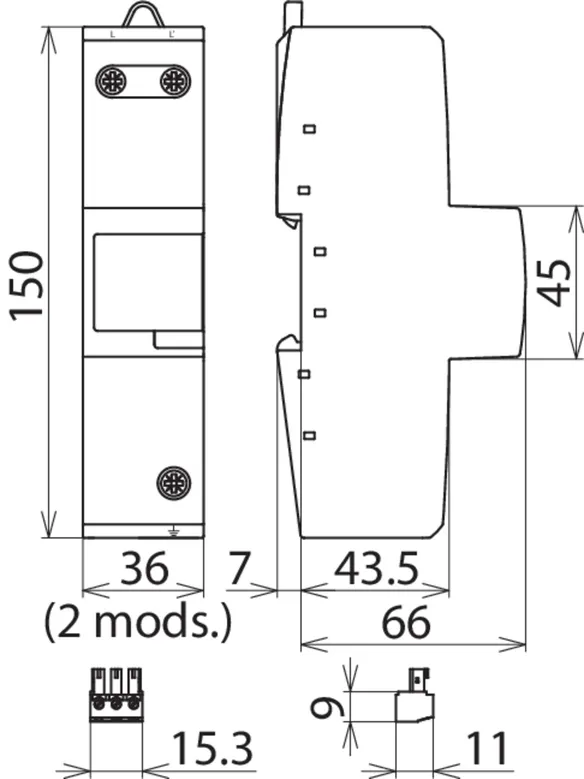

Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	UL, CSA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör / finomsodrat
