Gyújtószikramentes potenciálkiegyenlítő sínek robbanásveszélyes terekhez 1/21, 2/22 zóna

Gyújtószikramentes Ex-es potenciálkiegyenlítő sín fémes vezetők bevonására a villámvédelmi potenciálkiegyenlítésbe az MSZ EN 62305-3 szerint, valamint a védő- és üzemi potenciálkiegyenlítésbe az MSZ HD 60364-4-41 és -5-54 szabványok szerint.
  • Alkalmazható potenciálisan robbanásveszélyes terekben, Ex zóna 1/21 és 2/22 -ben
  • Alkalmazható egészen IIC gáz robbanási csoportban és T4 hőmérsékleti osztály esetén
  • A gyújtószikramentesség bevizsgálva a CLC 50703-2 szabány szerint egészen 100 kA-ig
  • Villámáram vezetőképesség a villámvédelmi termékszabvány szerinti H osztálynak megfelelően
  • A csavarok kilazulás ellen védettek a DIN EN 62305-3 2. nemzeti kiegészítése szerint illetve az MSZ EN 62305-3 D.5.1 melléklete alapján
  • Rugalmas konfigurálás a különböző csatlakozási lehetőségek alkalmazásához

PAS EX 7(11)AP SET

– Potenciálisan robbanásveszélyes térben történő alkalmazásra Ex zóna 1 és 2-ben (gázok, gőzök, ködök) egészen IIC gázcsoportig valamint Ex zóna 21 és 22-ben (porok)
– A csavarok kilazulás ellen védettek
– A push-in rugós adapter alkalmazásával csak beltéri alkalmazás megengedett.

2 Termékek

Cikkszám 472415 PAS EX 7AP SET

GTIN 4013364470590, Vámtarifa szám: 85389099, Bruttó súly: 3.23 kg, PU: 1.00 db.

Képek

További információ

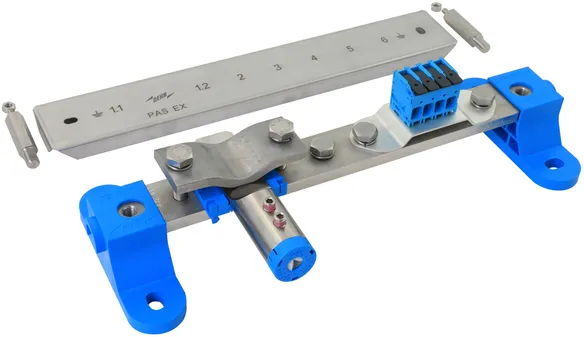

Non-sparking explosion-protected equipotential bonding bar PAS EX 7AP SET
Integration of metallic conductors and wires into
the lightning equipotential bonding according
to VDE 0185-305-3 (IEC 62305-3) as
well as for protective and functional
equipotential bonding according to DIN VDE 0100 Teil 410/540.
For use in Ex zones 1 and 2 (gases, vapours, mists)
and Ex zones 21 and 22 (dusts)
Explosion group IIC (safety factor 1)
according to CLC 50703-2;
Temperature class T4 as well as DIN EN 62561-1
(VDE 0185-561-1)
Lightning current carrying capability Class H (100 kA).
Screws secured against self-
loosening according to VDE 0185-305-3 Supplement 2.
Both indoor and outdoor installation
permissible.
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
2HExIIC 75 kA (non-sparking) T4
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
H 100 kA
Lightning impulse current (10/350 µs) St/tZn 30x3.5 mm/40x5mm:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm/40x5 mm:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm/40x5 mm:
1500 A / T4
Lightning impulse current (10/350 µs) StSt (V4A) Ø10 mm:
NExIIC 50 kA (non-sparking) T4
Lightning impulse current (10/350 µs) StSt (V4A) Ø10 mm:
75 kA
Lightning impulse current (10/350 µs) St/tZn Ø10 mm:
2HExIIC 75 kA (non-sparking) T4
Lightning impulse current (10/350 µs) St/tZn Ø10 mm:
H 100kA
Max. short-circuit current (AC 50 Hz / DC / 5 s) StSt (V4A) Ø10 mm:
650 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) St/tZn Ø10 mm:
1000 A / T4
Lightning impulse current (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 16 mm²:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 95 mm²:
3.1 kA / T4
Nominal discharge current (8/20 µs) per core (In) 4-10 mm² Cu:
10 kA (non-sparking)
Nominal discharge current (8/20 µs) per core (In) 16 mm² Cu:
15 kA (non-sparking)
Lightning impulse current (10/350 µs) Cu 4-16 mm² (per core):
3 kA (non-sparking)
Lightning impulse current (10/350 µs) Cu 16 mm² (per core):
25 kA (per core)
Max. surface temperature T4: 135 °C

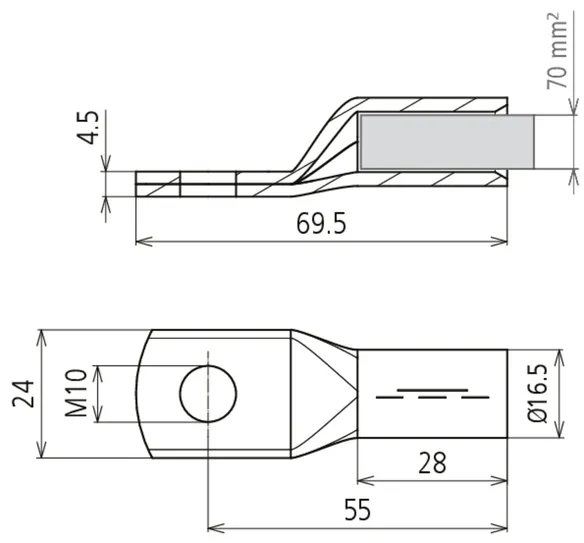

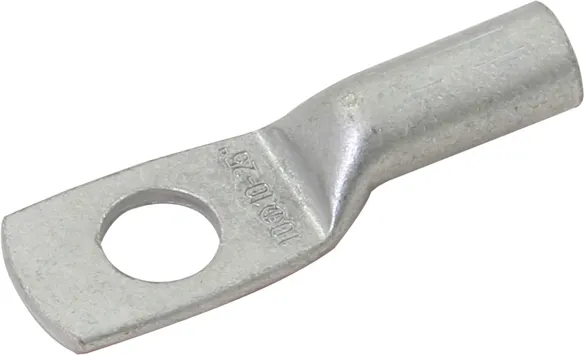

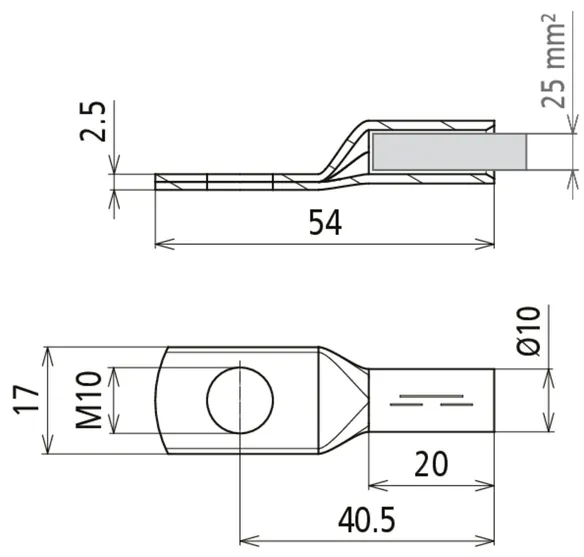

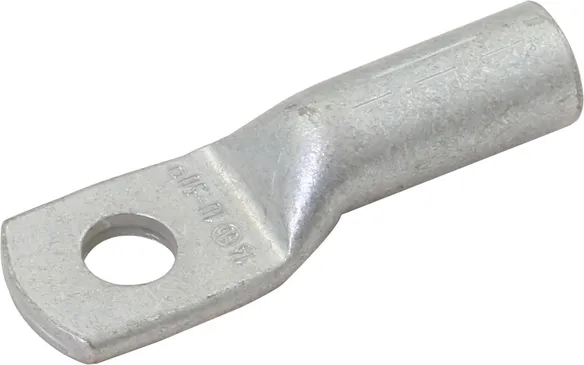

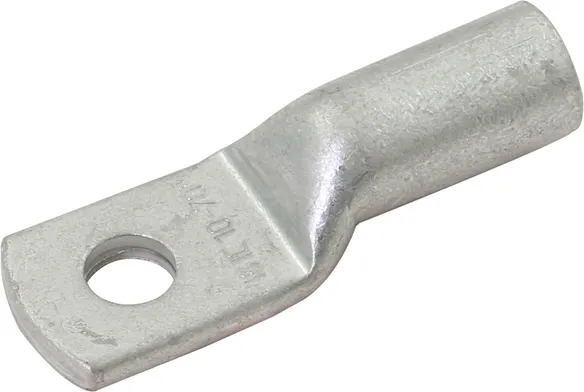

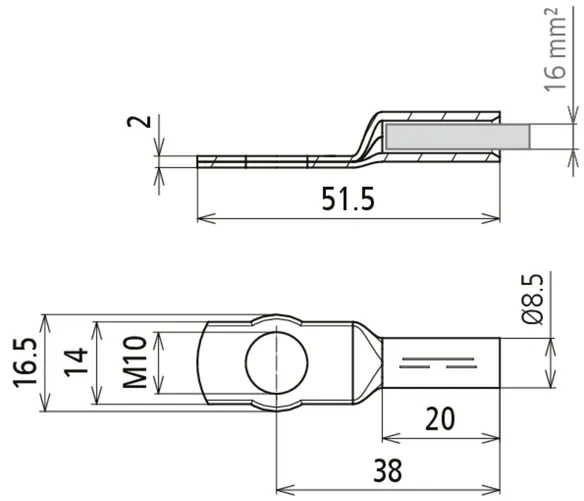

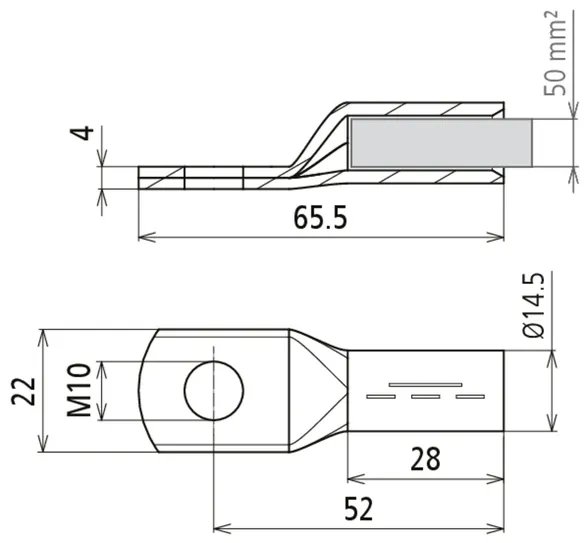

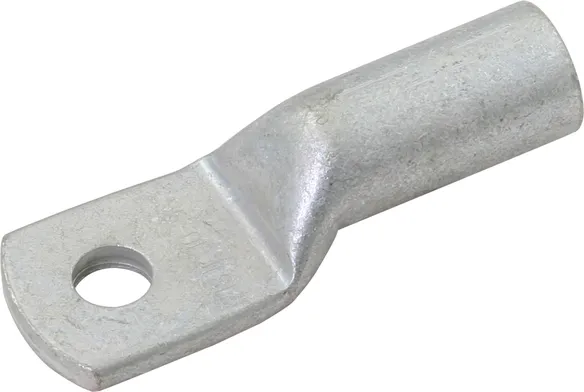

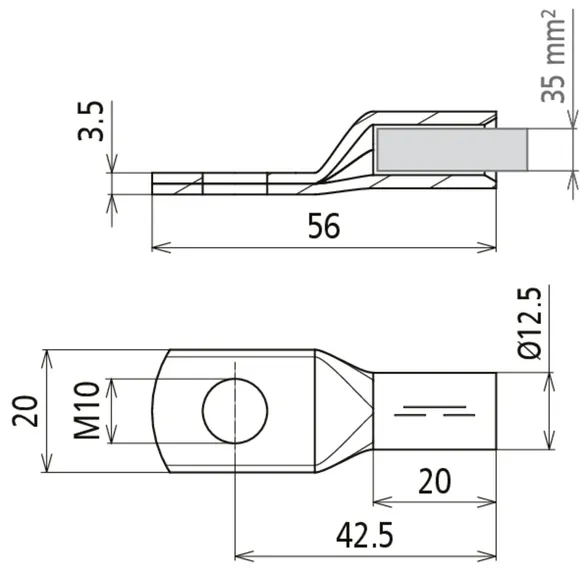

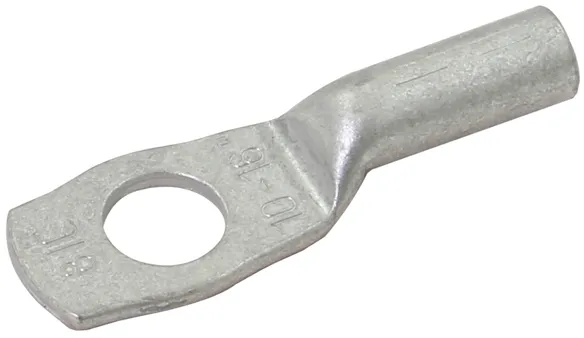

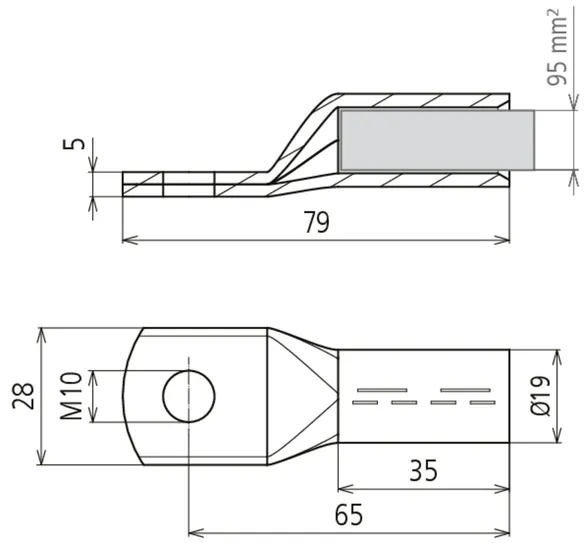

To avoid whisker formation in
hazardous areas, the use of tin-plated crimped cable
lugs with a nickel barrier layer is recommended.

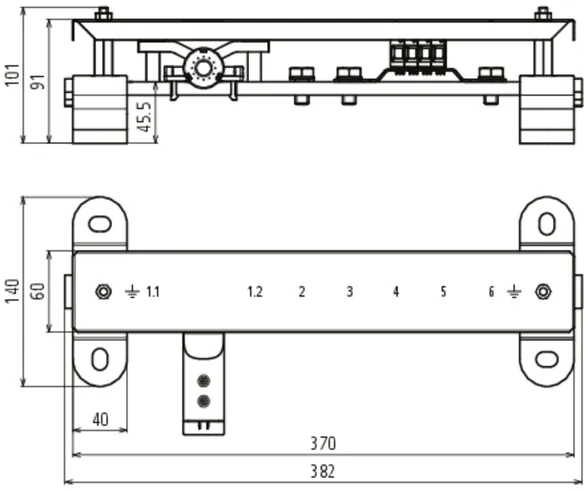

Bars: 360 x 40 x 10 mm
Dimensions: 382 x 140 x 101 mm

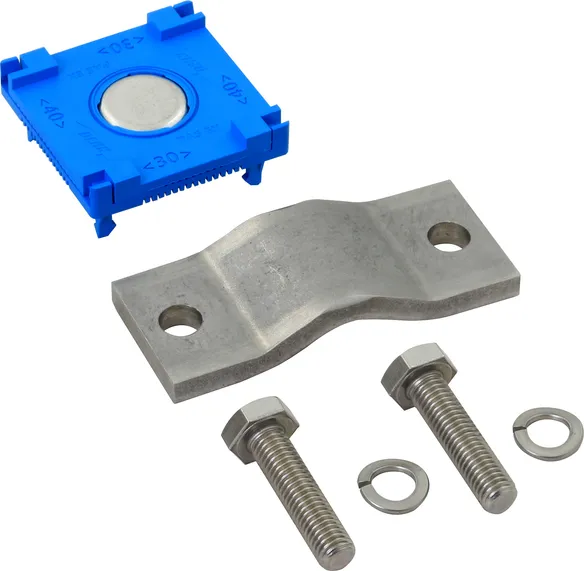

Connections: 1x flat conductor 30/40 mm or
adapter for Rd 10 mm,
1x flexible / rigid conductor 16-95mm²
by means of cable lug

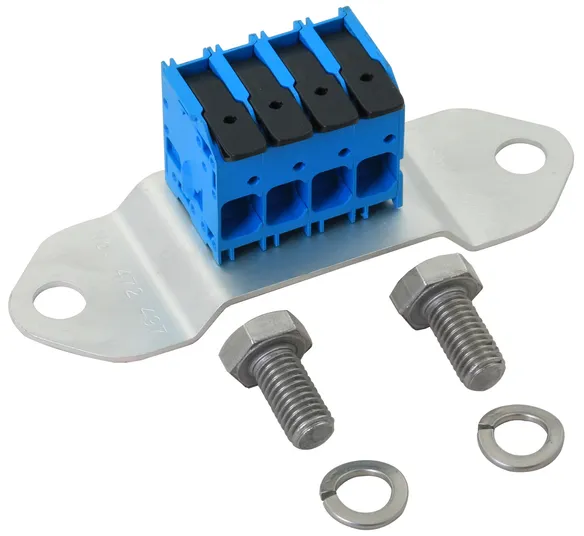

1x push-in adapter 4x 4-16 mm²
Material: StSt, Material No.: 1.4301 / 1.4303
Insulator/adapter housing Fl: Polyamide, halogen-free
blue, UV-stabilised
Push-in adapter: Polyamide
Standard: DIN EN 62561-1 / CLC 50703-2

Gyártó: DEHN
Típus: PAS EX 7AP SET
Cikksz.: 472415
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozás Rd/Fl 1x lapos vezető 30/40 mm vagy 1x kör keresztmetszetű vezető 10 mm
Csatlakozókapocs csatlakozás 4x 4-16 mm²
Kábelsaru csatlakozás 1x sordott / tömör vezető 16-95mm²
Méretek 382 x 140 x 101 mm
Levezetési áramimpulzus (10/350 µs) StSt (V4A) 30x3.5 mm / 40x5 mm 2HExIIC 75 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) St/tZn 30x3.5 mm/40x5 mm 1HExIIC 100 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) StSt (V4A) Ø10 mm NExIIC 50 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) St/tZn Ø10 mm 2HExIIC 75 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) Cu 4-16 mm² (erenként) 3 kA (gyújtószikramentes)
Névleges levezetési áram (8/20 µs) erenként (In ) Cu 4-10 mm² 10 kA (gyújtószikramentes)
Névleges levezetési áram (8/20 µs) erenként (In ) Cu 16 mm² 15 kA (gyújtószikramentes)
Max. zárlati áram (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm / 40x5 mm 750 A / T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm / 40x5 mm 1500 A / T4
Max. zárlati áram (AC 50 Hz /DC /5 s) StSt (V4A) Ø10 mm 650 A / T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) St/tZn Ø10 mm 1000 A / T4
Szabvány IEC 62561-1 / CLC 50703-2

A 472415 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472415 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 472425 PAS EX 11AP SET

GTIN 4013364470606, Vámtarifa szám: 85389099, Bruttó súly: 3.82 kg, PU: 1.00 db.

Képek

További információ

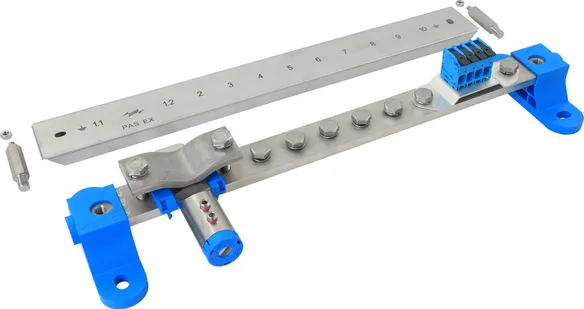

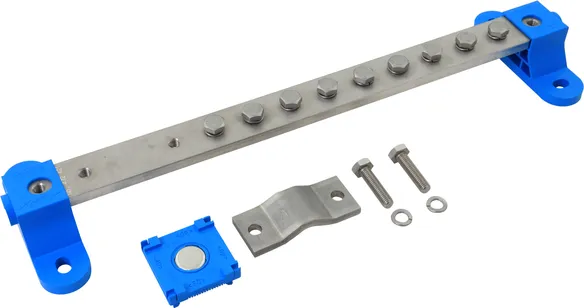

Non-sparking explosion-protected equipotential bonding bar PAS EX 11AP SET
Integration of metallic conductors and wires into
the lightning equipotential bonding according
to VDE 0185-305-3 (IEC 62305-3) as
well as for protective and functional
equipotential bonding according to DIN VDE 0100 Teil 410/540.
For use in Ex zones 1 and 2 (gases, vapours, mists)
and Ex zones 21 and 22 (dusts)
Explosion group IIC (safety factor 1)
according to CLC 50703-2;
Temperature class T4 as well as DIN EN 62561-1
(VDE 0185-561-1)
Lightning current carrying capability Class H (100 kA).
Screws secured against self-
loosening according to VDE 0185-305-3 Supplement 2.
Both indoor and outdoor installation
permissible.
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
2HExIIC 75 kA (non-sparking) T4
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
H 100 kA
Lightning impulse current (10/350 µs) St/tZn 30x3.5 mm/40x5mm:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm/40x5 mm:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm/40x5 mm:
1500 A / T4
Lightning impulse current (10/350 µs) StSt (V4A) Ø10 mm:
NExIIC 50 kA (non-sparking) T4
Lightning impulse current (10/350 µs) StSt (V4A) Ø10 mm:
75 kA
Lightning impulse current (10/350 µs) St/tZn Ø10 mm:
2HExIIC 75 kA (non-sparking) T4
Lightning impulse current (10/350 µs) St/tZn Ø10 mm:
H 100kA
Max. short-circuit current (AC 50 Hz / DC / 5 s) StSt (V4A) Ø10 mm:
650 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) St/tZn Ø10 mm:
1000 A / T4
Lightning impulse current (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 16 mm²:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 95 mm²:
3.1 kA / T4
Nominal discharge current (8/20 µs) per core (In) 4-10 mm² Cu:
10 kA (non-sparking)
Nominal discharge current (8/20 µs) per core (In) 16 mm² Cu:
15 kA (non-sparking)
Lightning impulse current (10/350 µs) Cu 4-16 mm² (per core):
3 kA (non-sparking)
Lightning impulse current (10/350 µs) Cu 16 mm² (per core):
25 kA (per core)
Max. surface temperature T4: 135 °C
To avoid whisker formation in
hazardous areas, the use of tin-plated crimped cable
lugs with a nickel barrier layer is recommended.

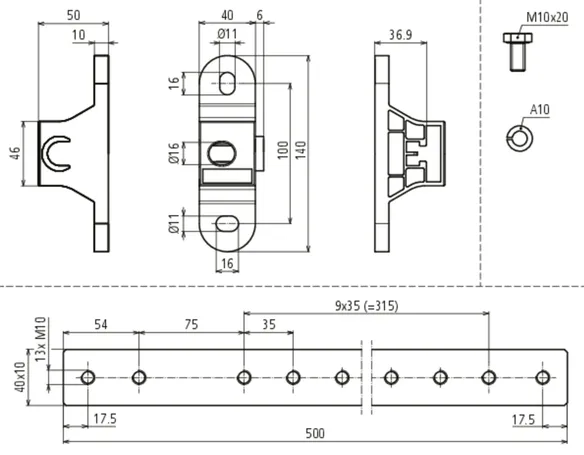

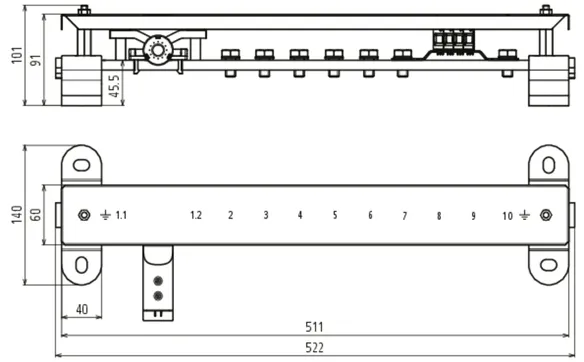

Bars: 500 x 40 x 10 mm
Dimensions: 522 x 140 x 101 mm
Connections: 1x flat conductor 30/40mm
or adapter for Rd 10 mm,
5x flexible / rigid conductor 16-95 mm²
by means of cable lug
1x push-in adapter 4x 4-16 mm²
Material: StSt,
Material No.: 1.4301 / 1.4303
Insulator/adapter housing Fl: Polyamide, halogen-free
blue, UV-stabilised
Push-in adapter: Polyamide
Standard: DIN EN 62561-1 / CLC 50703-2

Gyártó: DEHN
Típus: PAS EX 11AP SET
Cikksz.: 472425
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozás Rd/Fl 1x lapos vezető 30/40 mm vagy 1x kör keresztmetszetű vezető 10 mm
Csatlakozókapocs csatlakozás 4x 4-16 mm²
Kábelsaru csatlakozás 5x sodrott / tömör vezető 16-95 mm²
Méretek 522 x 140 x 101 mm
Levezetési áramimpulzus (10/350 µs) StSt (V4A) 30x3.5 mm / 40x5 mm 2HExIIC 75 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) St/tZn 30x3.5 mm/40x5 mm 1HExIIC 100 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) StSt (V4A) Ø10 mm NExIIC 50 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) St/tZn Ø10 mm 2HExIIC 75 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) Cu 4-16 mm² (erenként) 3 kA (gyújtószikramentes)
Névleges levezetési áram (8/20 µs) erenként (In ) Cu 4-10 mm² 10 kA (gyújtószikramentes)
Névleges levezetési áram (8/20 µs) erenként (In ) Cu 16 mm² 15 kA (gyújtószikramentes)
Max. zárlati áram (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm / 40x5 mm 750 A / T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm / 40x5 mm 1500 A / T4
Max. zárlati áram (AC 50 Hz /DC /5 s) StSt (V4A) Ø10 mm 650 A / T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) St/tZn Ø10 mm 1000 A / T4
Szabvány IEC 62561-1 / CLC 50703-2

A 472425 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472425 terméket hozzáadtuk a kosárhoz.

Webshop indítása

PAS EX 1+5(9)AP M10 V2A

– Potenciálisan robbanásveszélyes térben történő alkalmazásra Ex zóna 1 és 2-ben (gázok, gőzök, ködök) egészen IIC gázcsoportig valamint Ex zóna 21 és 22-ben (porok)
– A csavarok kilazulás ellen védettek
– Mind beltéri mind kültéri alkalmazás lehetséges.

2 Termékek

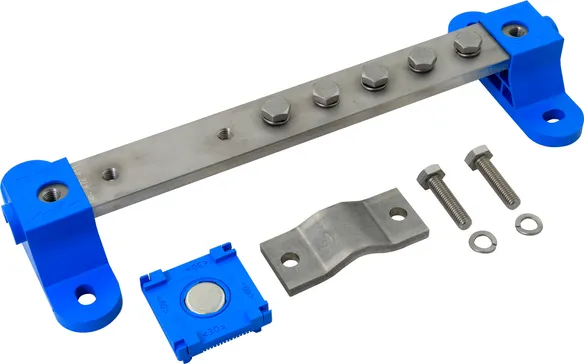

Cikkszám 472410 PAS EX 1+5AP M10 V2A

GTIN 4013364470521, Vámtarifa szám: 85389099, Bruttó súly: 1.96 kg, PU: 1.00 db.

Képek

További információ

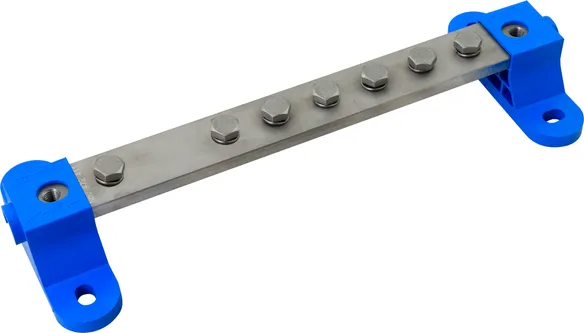

Non-sparking explosion-protected equipotential bonding bar PAS EX 1+5AP M10 V2A
Integration of metallic conductors and wires into
the lightning equipotential bonding according
to VDE 0185-305-3 (IEC 62305-3) as
well as for protective and functional
equipotential bonding according to DIN VDE 0100 Teil 410/540.
Use in Ex zones 1 and 2
(Gases, vapours, mists) and
Ex zones 21 and 22 (dusts)
Explosion group IIC (safety factor 1)
according to CLC 50703-2;
Temperature class T4 as well as DIN EN 62561-1
(VDE 0185-561-1)
Lightning current carrying capability Class H (100 kA).
Screws secured against self-
loosening according to VDE 0185-305-3 Supplement 2.
Both indoor and outdoor installation
permissible.
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
2HExIIC 75 kA (non-sparking) T4
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
H 100 kA
Lightning impulse current (10/350 µs) St/tZn 30x3.5 mm/40x5mm:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm/40x5 mm:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm/40x5 mm:
1500 A / T4
Lightning impulse current (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 16 mm²:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 95 mm²:
3.1 kA / T4
Max. surface temperature T4: 135 °C
To avoid whisker formation in
hazardous areas, the use of tin-plated crimped cable
lugs with a nickel barrier layer is recommended.

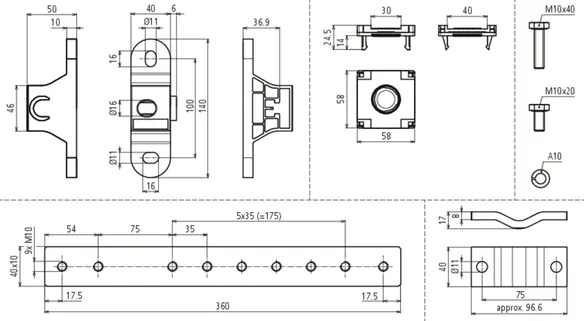

Bars: 360 x 40 x 10 mm
Dimensions: 382 x 140 x 101 mm
Connections: 1 flat (M10 x 40 mm with spring washer)
+ 5 cable lug (M10 x 20 mm with spring washer)
Equipotential bonding bar/saddle clamp/screws/spring washer:
StSt, Material No.: 1.4301 / 1.4303
Insulator/adapter housing Fl:
Polyamide / halogen-free, blue, UV-stabilised
Standard: DIN EN 62561-1 / CLC 50703-2

Gyártó: DEHN
Típus: PAS EX 1+5AP M10 V2A
Cikksz.: 472410
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozás Fl 1x lapos vezető 30/40mm
Kábelsaru csatlakozás 5x sodrott / tömör vezető 16-95 mm²
Méretek 382 x 140 x 65 mm
Levezetési áramimpulzus (10/350 µs) StSt (V4A) 30x3.5 mm / 40x5 mm 2HExIIC 75 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) St/tZn 30x3.5 mm/40x5 mm 1HExIIC 100 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (gyújtószikramentes) T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm / 40x5 mm 750 A / T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm / 40x5 mm 1500 A / T4
Szabvány IEC 62561-1 / CLC 50703-2
A korrózióállóság tekintetében ellenőrizni kell, hogy a PAS EX-nél használt anyagok (pl. Cu/galSn, StSt, poliamid, poliuretán-észter) használható-e a meglévő környezeti feltételek esetén.

A 472410 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472410 terméket hozzáadtuk a kosárhoz.

Webshop indítása

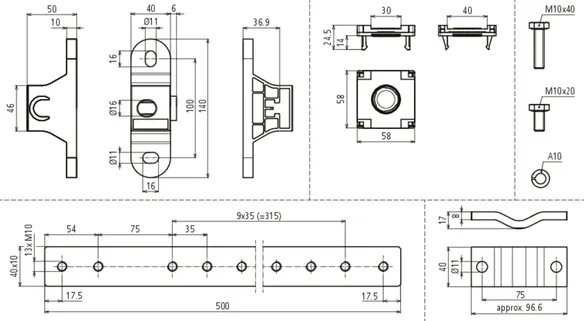

Cikkszám 472420 PAS EX 1+9AP M10 V2A

GTIN 4013364476059, Vámtarifa szám: 85389099, Bruttó súly: 2.50 kg, PU: 1.00 db.

Képek

További információ

Non-sparking explosion-protected equipotential bonding bar PAS EX 1+9AP M10 V2A
Integration of metallic conductors and wires into
the lightning equipotential bonding according
to VDE 0185-305-3 (IEC 62305-3) as
well as for protective and functional
equipotential bonding according to DIN VDE 0100 Teil 410/540.
Use in Ex zones 1 and 2
(Gases, vapours, mists) and
Ex zones 21 and 22 (dusts)
Explosion group IIC (safety factor 1)
according to CLC 50703-2;
Temperature class T4 as well as DIN EN 62561-1
(VDE 0185-561-1)
Lightning current carrying capability Class H (100 kA).
Screws secured against self-
loosening according to VDE 0185-305-3 Supplement 2.
Both indoor and outdoor installation
permissible.
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
2HExIIC 75 kA (non-sparking) T4
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
H 100 kA
Lightning impulse current (10/350 µs) St/tZn 30x3.5 mm/40x5mm:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm/40x5 mm:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm/40x5 mm:
1500 A / T4
Lightning impulse current (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 16 mm²:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 95 mm²:
3.1 kA / T4
Max. surface temperature T4: 135 °C
To avoid whisker formation in
hazardous areas, the use of tin-plated crimped cable
lugs with a nickel barrier layer is recommended.
Bars: 500 x 40 x 10 mm
Dimensions: 522 x 140 x 101 mm
Connections: 1 flat (M10 x 40 mm with spring washer)
+ 9 cable lug (M10 x 20 mm with spring washer)
Equipotential bonding bar/saddle clamp/screws/spring washer:
StSt, Material No.: 1.4301 / 1.4303
Insulator/adapter housing Fl: Polyamide,
halogen-free, blue, UV-stabilised
Standard: DIN EN 62561-1 / CLC 50703-2

Gyártó: DEHN
Típus: PAS EX 1+9AP M10 V2A
Cikksz.: 472420
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozás Fl 1x lapos vezető 30 / 40 mm
Kábelsaru csatlakozás 9x sodrott / tömör vezető 16-95 mm²
Méretek 522 x 140 x 65 mm
Levezetési áramimpulzus (10/350 µs) StSt (V4A) 30x3.5 mm / 40x5 mm 2HExIIC 75 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) St/tZn 30x3.5 mm/40x5 mm 1HExIIC 100 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (gyújtószikramentes) T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm / 40x5 mm 750 A / T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm / 40x5 mm 1500 A / T4
Szabvány IEC 62561-1 / CLC 50703-2
A korrózióállóság tekintetében ellenőrizni kell, hogy a PAS EX-nél használt anyagok (pl. Cu/galSn, StSt, poliamid, poliuretán-észter) használható-e a meglévő környezeti feltételek esetén.

A 472420 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472420 terméket hozzáadtuk a kosárhoz.

Webshop indítása

PAS EX 7(11)AP M10 V2A

– Potenciálisan robbanásveszélyes térben történő alkalmazásra Ex zóna 1 és 2-ben (gázok, gőzök, ködök) egészen IIC gázcsoportig valamint Ex zóna 21 és 22-ben (porok)
– A csavarok kilazulás ellen védettek
– Mind beltéri mind kültéri alkalmazás lehetséges.

2 Termékek

Cikkszám 472411 PAS EX 7AP M10 V2A

GTIN 4013364470460, Vámtarifa szám: 85389099, Bruttó súly: 1.65 kg, PU: 1.00 db.

Képek

További információ

Non-sparking explosion-protected equipotential bonding bar PAS EX 7AP M10 V2A
Integration of metallic conductors and wires into
the lightning equipotential bonding according
to VDE 0185-305-3 (IEC 62305-3) as
well as for protective and functional
equipotential bonding according to DIN VDE 0100 Teil 410/540.
For use in Ex zones 1 and 2 (gases, vapours, mists)
and Ex zones 21 and 22 (dusts)
Explosion group IIC (safety factor 1)
according to CLC 50703-2;
Temperature class T4 as well as DIN EN 62561-1
(VDE 0185-561-1)
Lightning current carrying capability Class H (100 kA).
Screws secured against self-
loosening according to VDE 0185-305-3 Supplement 2.
Both indoor and outdoor installation
permissible.
Lightning impulse current (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 16 mm²:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 95 mm²:
3.1 kA / T4
Max. surface temperature T4: 135 °C
To avoid whisker formation in
hazardous areas, the use of tin-plated crimped cable
lugs with a nickel barrier layer is recommended.
Bars: 300 x 40 x 10 mm
Dimensions: 382 x 140 x 101 mm
Connections: 7 cable lug (M10 x 20 mm with spring washer)
Equipotential bonding bar/screws/spring washer: StSt,
Material No.: 1.4301 / 1.4303
Insulator: Polyamide / halogen-free, blue, UV-stabilised
Standard: DIN EN 62561-1 / CLC 50703-2

Gyártó: DEHN
Típus: PAS EX 7AP M10 V2A
Cikksz.: 472411
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Kábelsaru csatlakozás 7x sordrott / tömör vezető 16-95 mm²
Méretek 382 x 140 x 50 mm
Levezetési áramimpulzus (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (gyujtószikramentes) T4
Szabvány IEC 62561-1 / CLC 50703-2
A korrózióállóság tekintetében ellenőrizni kell, hogy a PAS EX-nél használt anyagok (pl. Cu/galSn, StSt, poliamid, poliuretán-észter) használható-e a meglévő környezeti feltételek esetén.

A 472411 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472411 terméket hozzáadtuk a kosárhoz.

Webshop indítása

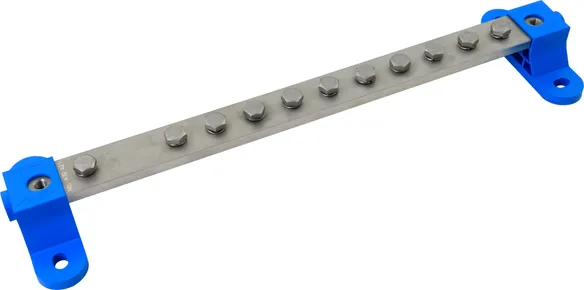

Cikkszám 472421 PAS EX 11AP M10 V2A

GTIN 4013364470477, Vámtarifa szám: 85389099, Bruttó súly: 2.16 kg, PU: 1.00 db.

Képek

További információ

Non-sparking explosion-protected equipotential bonding bar PAS EX 11AP M10 V2A
Integration of metallic conductors and wires into
the lightning equipotential bonding according
to VDE 0185-305-3 (IEC 62305-3) as
well as for protective and functional
equipotential bonding according to DIN VDE 0100 Teil 410/540.
For use in Ex zones 1 and 2 (gases, vapours, mists)
and Ex zones 21 and 22 (dusts)
Explosion group IIC (safety factor 1)
according to CLC 50703-2;
Temperature class T4 as well as DIN EN 62561-1
(VDE 0185-561-1)
Lightning current carrying capability Class H (100 kA).
Screws secured against self-
loosening according to VDE 0185-305-3 Supplement 2.
Both indoor and outdoor installation
permissible.
Lightning impulse current (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 16 mm²:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cu 95 mm²:
3.1 kA / T4
Max. surface temperature T4: 135 °C
To avoid whisker formation in
hazardous areas, the use of tin-plated crimped cable
lugs with a nickel barrier layer is recommended.
Bars: 500 x 40 x 10 mm
Dimensions: 522 x 140 x 101 mm
Connections: 11 cable lug (M10 x 20 mm with spring washer)
Equipotential bonding bar/screws/spring washer:
StSt, Material No.: 1.4301 / 1.4303
Insulator: Polyamide / halogen-free, blue, UV-stabilised
Standard: DIN EN 62561-1 / CLC 50703-2

Gyártó: DEHN
Típus: PAS EX 11AP M10 V2A
Cikksz.: 472421
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Kábelsaru csatlakozás 11x sordott / tömör vezető 16-95 mm²
Méretek 522 x 140 x 50 mm
Levezetési áramimpulzus (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (gyujtószikramentes) T4
Szabvány IEC 62561-1 / CLC 50703-2
A korrózióállóság tekintetében ellenőrizni kell, hogy a PAS EX-nél használt anyagok (pl. Cu/galSn, StSt, poliamid, poliuretán-észter) használható-e a meglévő környezeti feltételek esetén.

A 472421 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472421 terméket hozzáadtuk a kosárhoz.

Webshop indítása

PAS EX AD 7(11) AP

Fedlap távtartó csavarokkal a PAS EX gyújtószikramentes Ex-es potenciálkiegyenlítő sínhez. A csatkazosások számozásával és feliratmezővel.

2 Termékek

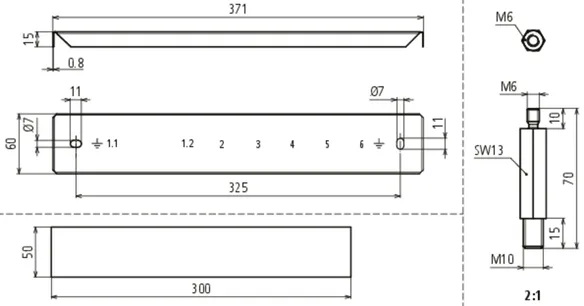

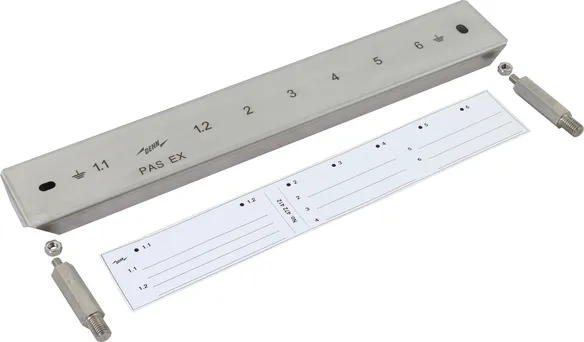

Cikkszám 472412 PAS EX AD 7 AP

GTIN 4013364470491, Vámtarifa szám: 85389099, Bruttó súly: 576.00 g, PU: 1.00 db.

Képek

További információ

Cover with distance bolts
and label for PAS EX 1+5AP M10 V2A
and PAS EX 7AP M10 V2A

Material: Stainless steel,
Material No.: 1.4301 / 1.4303

Gyártó: DEHN
Típus: PAS EX AD 7 AP
Cikksz.: 472412
vagy egyenértékű.



Műszaki adatok

Anyag StSt (rozsdamentes acél)

A 472412 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472412 terméket hozzáadtuk a kosárhoz.

Webshop indítása

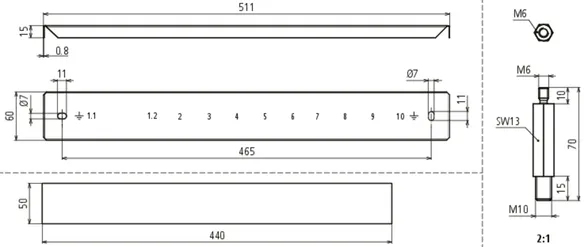

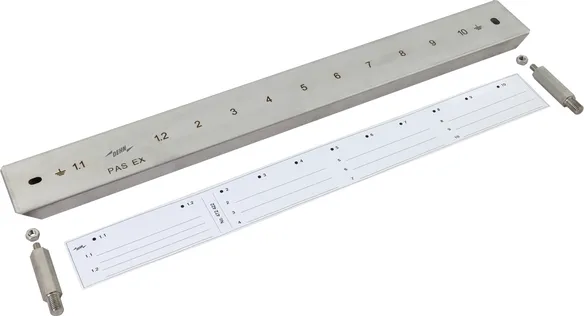

Cikkszám 472422 PAS EX AD 11 AP

GTIN 4013364470507, Vámtarifa szám: 85389099, Bruttó súly: 658.00 g, PU: 1.00 db.

Képek

További információ

Cover with distance bolts and label
for PAS EX 1+9AP M10 V2A and
PAS EX 11AP M10 V2A

Material: Stainless steel,
Material No.: 1.4301 / 1.4303

Gyártó: DEHN
Típus: PAS EX AD 11 AP
Cikksz.: 472422
vagy egyenértékű.



Műszaki adatok

Anyag StSt (rozsdamentes acél)

A 472422 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472422 terméket hozzáadtuk a kosárhoz.

Webshop indítása

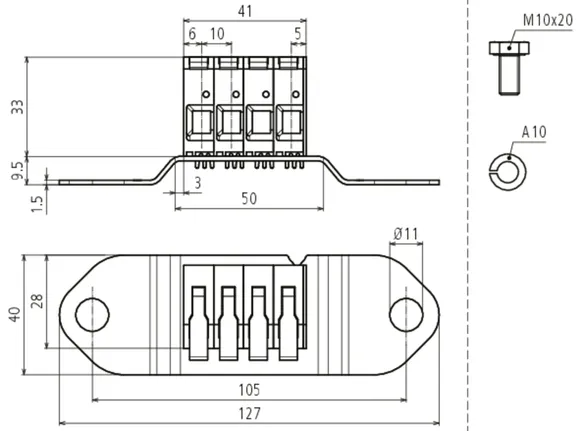

PAS EX CC

Push-in rugós adapter gyújtószikramentes Ex-es potenciálkiegyenlítő sínhez sodrott vezetékek kényelmes csatlakoztatásához. Potenciálisan robbanásveszélyes térben történő alkalmazásra Ex zóna 1 és 2-ben (gázok, gőzök, ködök) egészen IIC gázcsoportig valamint Ex zóna 21 és 22-ben (porok). Az alkalmazás csak beltérben lehetséges.

1 Termék

Cikkszám 472497 PAS EX CC

GTIN 4013364470484, Vámtarifa szám: 85389099, Bruttó súly: 196.00 g, PU: 1.00 db.

Képek

További információ

Push-in adapter for contact
of flexible conductors 4x 4-16 mm² on PAS EX...
Use in potentially explosive areas
Ex zones 1 and 2 (gases, vapours, mists)
as well as Ex zones 21 and 22 (dusts)
For use up to explosion group IIC
(safety factor 1)
For use up to temperature class T4
Screws secured against self-
loosening according to VDE 0185-305-3 Supplement 2
Use indoors permissible
Nominal discharge current (8/20 µs) per core (In) Cu 4–10 mm²:
10 kA (non-sparking)
Nominal discharge current (8/20 µs) per core (In) Cu 16 mm²:
15 kA (non-sparking)
Lightning impulse current (10/350 µs) Cu 4-16 mm² (per core):
3 kA (non-sparking)
Lightning impulse current (10/350 µs) Cu 16 mm² (per core):
25 kA
Material: Polyamide

Gyártó: DEHN
Típus: PAS EX CC
Cikksz.: 472497
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag Poliamid
Levezetési áramimpulzus (10/350 µs) Cu 4-16 mm² (erenként) 3 kA (gyújtószikramentes)
Névleges levezetési áram (8/20 µs) erenként (In ) Cu 4-10 mm² 10 kA (gyújtószikramentes)
Névleges levezetési áram (8/20 µs) erenként (In ) Cu 16 mm² 15 kA (gyújtószikramentes)
Megjegyzés: A gyújtószikramentesség csak a PAS EX ... eszközökkel biztosított!

A 472497 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472497 terméket hozzáadtuk a kosárhoz.

Webshop indítása

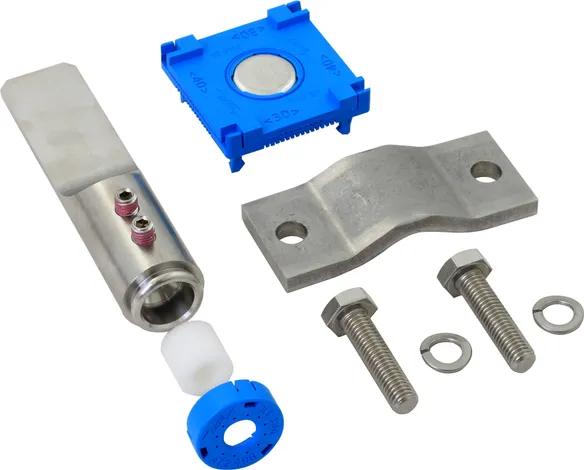

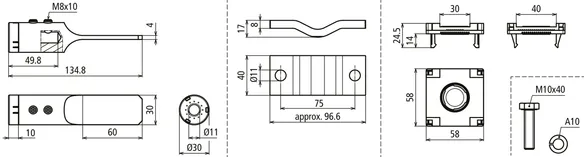

PAS EX R

Adapter gyújtószikramentes Ex-es potenciálkiegyenlítő sínhez PAS EX, kör keresztmetszetű vezető csatlakoztatásához. Potenciálisan robbanásveszélyes térben történő alkalmazásra Ex zóna 1 és 2-ben (gázok, gőzök, ködök) egészen IIC gázcsoportig valamint Ex zóna 21 és 22-ben (porok). Az alkalmazás mind kültérben mind beltérben lehetséges.

1 Termék

Cikkszám 472498 PAS EX R

GTIN 4013364476042, Vámtarifa szám: 85389099, Bruttó súly: 790.00 g, PU: 1.00 db.

Képek

További információ

Connection kit, Rd 10 mm for
PAS EX 11AP M10 V2A
PAS EX 7AP M10 V2A
Integration of metallic conductors and wires into
the lightning equipotential bonding according to
VDE 0185-305-3 (IEC 62305-3)
as well as for protective and functional
equipotential bonding according to DIN VDE 0100 Teil 410/540.
For use in Ex zones 1 and 2 (gases, vapours, mists)
and Ex zones 21 and 22 (dusts)
Explosion group IIC (safety factor 1)
according to CLC 50703-2;
Temperature class T4 as well as DIN EN 62561-1
(VDE 0185-561-1)
Lightning current carrying capability Class H (100 kA).
Screws secured against self-
loosening according to VDE 0185-305-3 Supplement 2.
Both indoor and outdoor installation
permissible.
Lightning impulse current (10/350 µs) StSt (V4A) Ø10 mm:
NExIIC 50 kA (non-sparking) T4
Lightning impulse current (10/350 µs) StSt (V4A) Ø10 mm:
75 kA
Lightning impulse current (10/350 µs) St/tZn Ø10 mm:
2HExIIC 75 kA (non-sparking) T4
Lightning impulse current (10/350 µs) St/tZn Ø10 mm:
H 100kA
Max. short-circuit current (AC 50 Hz / DC / 5 s) StSt (V4A) Ø10 mm:
650 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) St/tZn Ø10 mm:
1000 A / T4
Max. surface temperature T4: 135 °C
Adapter, Rd/saddle clamp: StSt,
Material No.: 1.4301 / 1.4303
Adapter housing Fl: Polyamide,
halogen-free, blue, UV-stabilised

Gyártó: DEHN
Típus: PAS EX R
Cikksz.: 472498
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Levezetési áramimpulzus (10/350 µs) StSt (V4A) Ø10 mm NExIIC 50 kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) St/tZn Ø10 mm 2HExIIC 75 kA (gyűjtószikramentes) T4
Max. zárlati áram (AC 50 Hz /DC /5 s) StSt (V4A) Ø10 mm 650 A / T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) St/tZn Ø10 mm 1000 A / T4
Megjegyzés: A gyújtószikramentesség csak a PAS EX ... eszközökkel biztosított!

A 472498 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472498 terméket hozzáadtuk a kosárhoz.

Webshop indítása

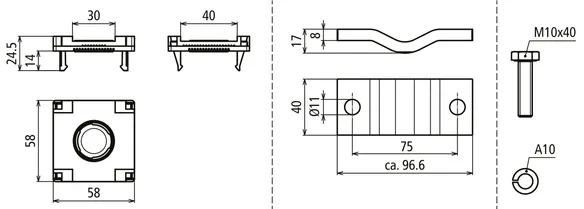

PAS EX FL

Adapter gyújtószikramentes Ex-es potenciálkiegyenlítő sínhez PAS EX, lapos vezető csatlakoztatásához. Potenciálisan robbanásveszélyes térben történő alkalmazásra Ex zóna 1 és 2-ben (gázok, gőzök, ködök) egészen IIC gázcsoportig valamint Ex zóna 21 és 22-ben (porok). Az alkalmazás mind kültérben mind beltérben lehetséges.

1 Termék

Cikkszám 472499 PAS EX FL

GTIN 4013364470514, Vámtarifa szám: 85389099, Bruttó súly: 408.00 g, PU: 1.00 db.

Képek

További információ

Connection kit FL 30/40 mm for
PAS EX 11AP M10 V2A
PAS EX 7AP M10 V2A
Integration of metallic conductors and wires into
the lightning equipotential bonding according
to VDE 0185-305-3 (IEC 62305-3) as
well as for protective and functional
equipotential bonding according to DIN VDE 0100 Teil 410/540.
For use in Ex zones 1 and 2 (gases, vapours, mists)
and Ex zones 21 and 22 (dusts)
Explosion group IIC (safety factor 1)
according to CLC 50703-2;
Temperature class T4 as well as DIN EN 62561-1
(VDE 0185-561-1)
Lightning current carrying capability Class H (100 kA).
Screws secured against self-
loosening according to VDE 0185-305-3 Supplement 2.
Both indoor and outdoor installation
permissible.
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
2HExIIC 75kA (non-sparking) T4
Lightning impulse current (10/350 µs) StSt (V4A) 30x3.5 mm/40x5 mm:
H 100 kA
Lightning impulse current (10/350 µs) St/tZn 30x3.5 mm/40x5mm:
1HExIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm/40x5 mm:
750 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm/40x5 mm:
1500 A / T4
Max. surface temperature T4: 135 °C
Material of saddle clamp: StSt,
Material No.: 1.4301 / 1.4303
Adapter housing Fl: Polyamide, halogen-free
blue, UV-stabilised

Gyártó: DEHN
Típus: PAS EX FL
Cikksz.: 472499
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Levezetési áramimpulzus (10/350 µs) StSt (V4A) 30x3.5 mm / 40x5 mm 2HExIIC 75kA (gyújtószikramentes) T4
Levezetési áramimpulzus (10/350 µs) St/tZn 30x3.5 mm/40x5 mm 1HExIIC 100 kA (gyújtószikramentes) T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3.5 mm / 40x5 mm 750 A / T4
Max. zárlati áram (AC 50 Hz / DC / 5 s) St/tZn 30x3.5 mm / 40x5 mm 1500 A / T4
Megjegyzés: A gyújtószikramentesség csak a PAS EX ... eszközökkel biztosított!

A 472499 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472499 terméket hozzáadtuk a kosárhoz.

Webshop indítása

PAS ... CUGALSSN

Krimpelt kábelsaru DIN 46235 szerint, nikkel bevonattal fém bajuszok kialakulásának megakadályozására.

6 Termékek

Cikkszám 472432 PKS 16 10 CUGALSN

GTIN 4013364470538, Vámtarifa szám: 85389099, Bruttó súly: 16.33 g, PU: 3.00 db.

Képek

További információ

Crimped cable lug DIN 46235 16 mm² M10
Cu/gal Sn with nickel barrier layer
To avoid whisker formation in
hazardous areas, we
recommend the use of tin-plated crimped cable lugs
with a nickel barrier layer
Material: Cu/gal (Ni)Sn
Lightning impulse current (10/350 μs) Cugal (Ni)Sn 16 mm² (Re/Rm/Rf) /
StSt 40x10 mm: 1HEXIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn 16
mm² (Re) / StSt 40x10 mm: 1100 A / T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn 16
mm² (Rm/Rf) / StSt 40x10 mm: 750 A / T4
Max. surface temperature T4: 135 °C
Cable lug hole: M10
Conductor cross-section: 16 mm²

Gyártó: DEHN
Típus: PKS 16 10 CUGALSN
Cikksz.: 472432
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag Cu/gal (Ni)Sn
Kábelsaru furat M10
Vezetékkeresztmetszet 16 mm2
Megjegyzés: A gyújtószikramentesség csak a PAS EX... potenciálkiegyenlítő sínekkel együtt biztosított!

A 472432 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472432 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 472433 PKS 25 10 CUGALSN

GTIN 4013364470545, Vámtarifa szám: 85389099, Bruttó súly: 19.67 g, PU: 3.00 db.

Képek

További információ

Crimped cable lug DIN 46235 25 mm² M10
Cu/gal Sn with nickel barrier layer
To avoid whisker formation in
hazardous areas, we
recommend the use of tin-plated crimped cable lugs
with a nickel barrier layer
Material: Cu/gal (Ni)Sn
Lightning impulse current (10/350 μs) Cugal (Ni)Sn 25 mm² (Rm/Rf) /
StSt 40x10 mm: 1HEXIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
25 mm² (Rm/Rf) / StSt 40x10 mm: 1100 A / T4
Max. surface temperature T4: 135 °C
Cable lug hole: M10
Conductor cross-section: 25 mm²

Gyártó: DEHN
Típus: PKS 25 10 CUGALSN
Cikksz.: 472433
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag Cu/gal (Ni)Sn
Kábelsaru furat M10
Vezetékkeresztmetszet 25 mm2
Megjegyzés: A gyújtószikramentesség csak a PAS EX... potenciálkiegyenlítő sínekkel együtt biztosított!

A 472433 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472433 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 472434 PKS 35 10 CUGALSN

GTIN 4013364470552, Vámtarifa szám: 85389099, Bruttó súly: 34.33 g, PU: 3.00 db.

Képek

További információ

Crimped cable lug DIN 46235 35 mm² M10
Cu/gal Sn with nickel barrier layer
To avoid whisker formation in
hazardous areas, we
recommend the use of tin-plated crimped cable lugs
with a nickel barrier layer
Material: Cu/gal (Ni)Sn
Lightning impulse current (10/350 μs) Cugal (Ni)Sn 35 mm² (Rm/Rf) /
StSt 40x10 mm: 1HEXIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
35 mm² (Rm/Rf) / StSt 40x10 mm: 1100 A / T4
Max. surface temperature T4: 135 °C
Cable lug hole: M10
Conductor cross-section: 35 mm²

Gyártó: DEHN
Típus: PKS 35 10 CUGALSN
Cikksz.: 472434
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag Cu/gal (Ni)Sn
Kábelsaru furat M10
Vezetékkeresztmetszet 35 mm2
Megjegyzés: A gyújtószikramentesség csak a PAS EX... potenciálkiegyenlítő sínekkel együtt biztosított!

A 472434 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472434 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 472435 PKS 50 10 CUGALSN

GTIN 4013364470569, Vámtarifa szám: 85389099, Bruttó súly: 51.67 g, PU: 3.00 db.

Képek

További információ

Crimped cable lug DIN 46235 50 mm² M10
Cu/gal Sn with nickel barrier layer
To avoid whisker formation in
hazardous areas, we
recommend the use of tin-plated crimped cable lugs
with a nickel barrier layer
Material: Cu/gal (Ni)Sn
Lightning impulse current (10/350 μs) Cugal (Ni)Sn 50 mm² (Rm/Rf) /
StSt 40x10 mm: 1HEXIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
50 mm² (Rm/Rf) / StSt 40x10 mm: 1100 A / T4
Max. surface temperature T4: 135 °C
Cable lug hole: M10
Conductor cross-section: 50 mm²

Gyártó: DEHN
Típus: PKS 50 10 CUGALSN
Cikksz.: 472435
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag Cu/gal (Ni)Sn
Kábelsaru furat M10
Vezetékkeresztmetszet 50 mm2
Megjegyzés: A gyújtószikramentesség csak a PAS EX... potenciálkiegyenlítő sínekkel együtt biztosított!

A 472435 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472435 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 472436 PKS 70 10 CUGALSN

GTIN 4013364470576, Vámtarifa szám: 85389099, Bruttó súly: 68.00 g, PU: 3.00 db.

Képek

További információ

Crimped cable lug DIN 46235 70 mm² M10
Cu/gal Sn with nickel barrier layer
To avoid whisker formation in
hazardous areas, we
recommend the use of tin-plated crimped cable lugs
with a nickel barrier layer
Material: Cu/gal (Ni)Sn
Lightning impulse current (10/350 μs) Cugal (Ni)Sn 70 mm² (Rm/Rf) /
StSt 40x10 mm: 1HEXIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
70 mm² (Rm/Rf) / StSt 40x10 mm: 1100 A / T4
Max. surface temperature T4: 135 °C
Cable lug hole: M10
Conductor cross-section: 70 mm²

Gyártó: DEHN
Típus: PKS 70 10 CUGALSN
Cikksz.: 472436
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag Cu/gal (Ni)Sn
Kábelsaru furat M10
Vezetékkeresztmetszet 70 mm2
Megjegyzés: A gyújtószikramentesség csak a PAS EX... potenciálkiegyenlítő sínekkel együtt biztosított!

A 472436 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472436 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 472437 PKS 95 10 CUGALSN

GTIN 4013364470583, Vámtarifa szám: 85389099, Bruttó súly: 98.00 g, PU: 3.00 db.

Képek

További információ

Crimped cable lug DIN 46235 95 mm² M10
Cu/gal Sn with nickel barrier layer
To avoid whisker formation in
hazardous areas, we
recommend the use of tin-plated crimped cable lugs
with a nickel barrier layer
Material: Cu/gal (Ni)Sn
Lightning impulse current (10/350 μs) Cugal (Ni)Sn 95 mm² (Rm/Rf) /
StSt 40x10 mm: 1HEXIIC 100 kA (non-sparking) T4
Max. short-circuit current (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
95 mm² (Rm/Rf) / StSt 40x10 mm: 1100 A / T4
Max. surface temperature T4: 135 °C
Cable lug hole: M10
Conductor cross-section: 95 mm²

Gyártó: DEHN
Típus: PKS 95 10 CUGALSN
Cikksz.: 472437
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag Cu/gal (Ni)Sn
Kábelsaru furat M10
Vezetékkeresztmetszet 95 mm2
Megjegyzés: A gyújtószikramentesség csak a PAS EX... potenciálkiegyenlítő sínekkel együtt biztosított!

A 472437 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 472437 terméket hozzáadtuk a kosárhoz.

Webshop indítása
back to top
