DEHNguard 1000

Nagy villámáramlevezetési képesség a nagyteljesítményű cink-oxid varisztoroknak köszönhetően
Gyors megszólalás
Nagy megbizhatóság a "Thermo Dynamic Control" leválasztó egységnek köszönhetően
Hibajelzés zöld / piros színnel a kémlelő ablakban
Kifejezetten nagy rendszerfeszültségű készülékek védelmére tervezték

DEHNguard 1000 (FM)

Egypólusú, kompakt túlfeszültségkorlátozó; FM változat potenciálfüggetlen távjelző érintkezővel.

2 Termékek

Cikkszám 950102 DG 1000

GTIN 4013364105621, Vámtarifa szám (EU): 85363030, Bruttó súly: 205.30 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

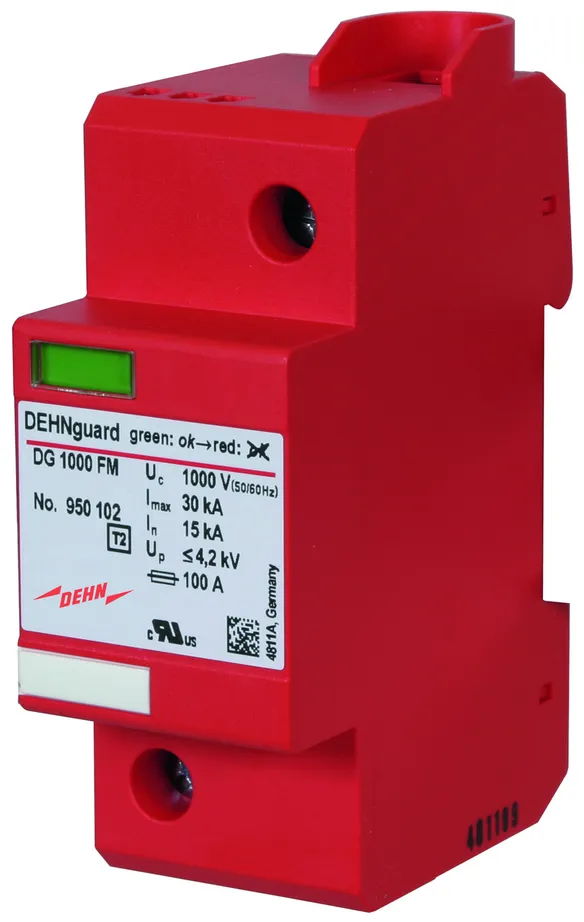

DEHNguard 1000 kompakt túlfeszültségkorlátozó
Egypólusú túlfeszültségkorlátozó, szélesség: 2 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Legnagyobb folyamatos üzemi feszültség: 1000 V AC/DC
Védelmi feszültségszint: <= 4.2 kV
Névleges levezetési áram: 15 kA
Legnagyobb levezetési áram: 30 kA
Zárlati szilárdság: 25 KAeff
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG 1000
Cikksz.: 950102
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	1000 V (50 / 60 Hz)
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_p )	≤ 4,2 kV
Legnagyobb túláramvédelem	100 A aM
Legnagyobb túláramvédelem U ≤ 690 V AC	125 A gG
Tanúsítványok	UL

SPD típus/osztály az EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	830 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	1000 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	1000 V
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_p )	≤ 4,2 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 3,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb túláramvédelem	100 A aM
Legnagyobb túláramvédelem U ≤ 690 V AC	125 A gG
Névleges zárlati áram a legnagyobb értékű előtét-biztosítóval (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	1205 V / 5 s – ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	1580 V / 120 perc – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

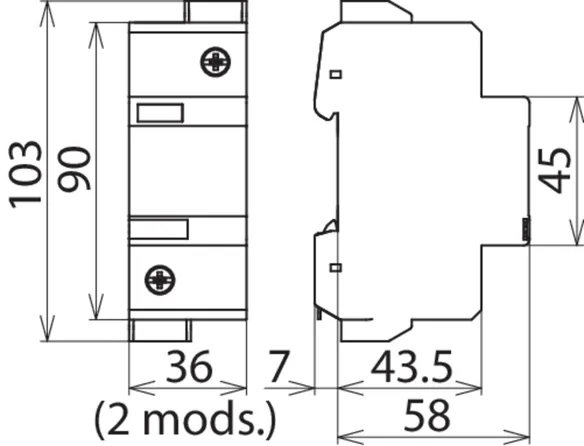

Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	UL

A 950102 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 950102 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 950112 DG 1000 FM

GTIN 4013364105638, Vámtarifa szám (EU): 85363030, Bruttó súly: 217.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

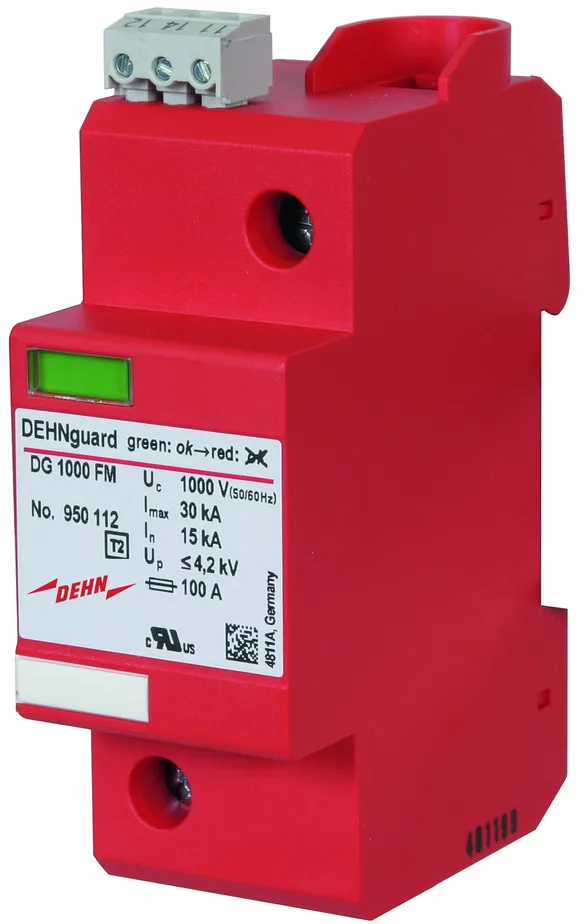

DEHNguard 1000 FM kompakt túlfeszültségkorlátozó
Egypólusú túlfeszültségkorlátozó, szélesség: 2 modul
Távjelző érintkezővel
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Legnagyobb folyamatos üzemi feszültség: 1000 V AC/DC
Védelmi feszültségszint: <= 4.2 kV
Névleges levezetési áram: 15 kA
Legnagyobb levezetési áram: 30 kA
Zárlati szilárdság: 25 KAeff
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG 1000 FM
Cikksz.: 950112
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	1000 V (50 / 60 Hz)
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_p )	≤ 4,2 kV
Legnagyobb túláramvédelem	100 A aM
Legnagyobb túláramvédelem U ≤ 690 V AC	125 A gG
Tanúsítványok	UL

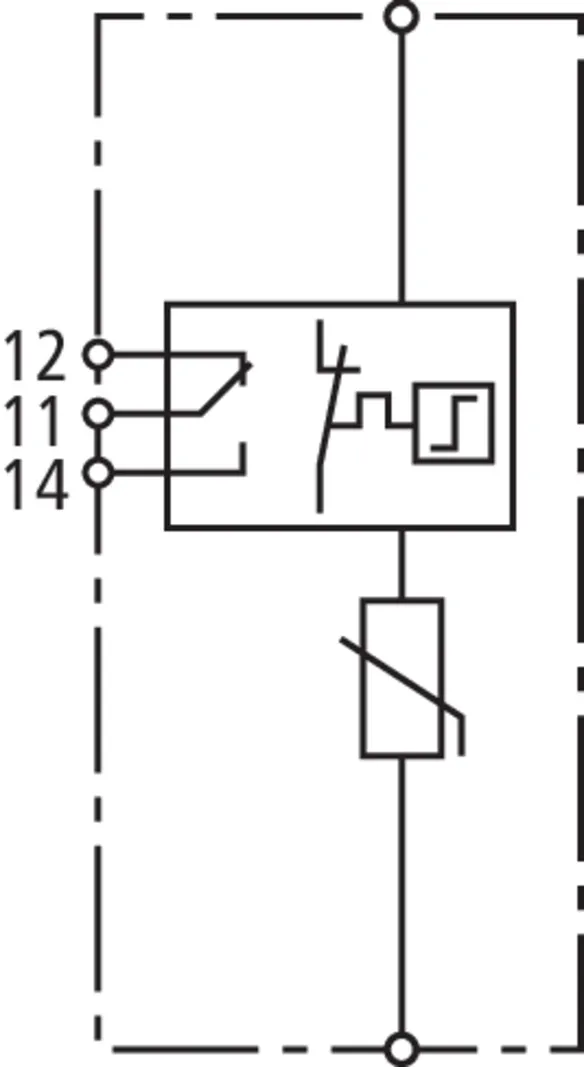

Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	830 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	1000 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	1000 V
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_p )	≤ 4,2 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 3,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb túláramvédelem	100 A aM
Legnagyobb túláramvédelem U ≤ 690 V AC	125 A gG
Névleges zárlati áram a legnagyobb értékű előtét-biztosítóval (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	1205 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	1580 V / 120 perc – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

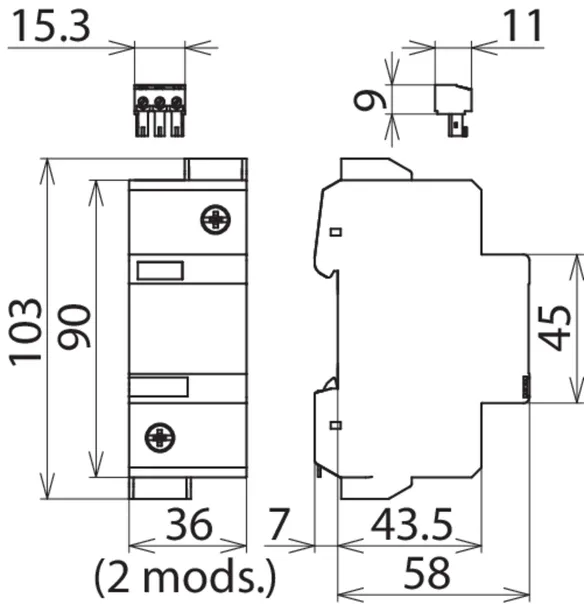

Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör / finomsodrat
