Rendkívül jó – a részletek tekintetében is
A DEHNventil M2-sorozat
A DEHNventil M2-sorozattal a maximális teljesítményt választja a legkisebb helyen. A rugalmasan alkalmazható, kombinált villámáram-levezetők kompakt, monoblokkos cseremodullal megbízhatóan és megszakításmentesen védik az ipari kisfeszültségű kapcsolóberendezéseket. Az MSZ EN 61643-11 termékszabvány szerint bevizsgált, 1. + 2. + 3. típusú kombinált villámáram-levezetők teljesítik a villámvédelmi potenciálkiegyenlítés, valamint a túlfeszültség-védelem feladatát és a végberendezések védelmét egyetlen eszközben.
Ez jellemzi a DEHNventil M2-sorozatát
rendkívül nagyteljesítményű
A DEHNventil M2-sorozat meggyőző teljesítményt mutat: Nagy lökőáram-levezetőképesség 100 kAeff, zárlati szilárdsággal kombinálva moduláris kialakítással – ahol a beépítési méret csak 4 modul.
rendkívül gyors
A integrált RAC szikraköz-technológia páratlan mércét állít fel: Összehasonlítva más szikraköz-technológiákkal gyorsan csökkenti a villámáramokat az utána kapcsolt installáció számára biztonságos szintre.
rendkívül univerzális
Minden jelentős hálózati rendszertípushoz elérhető (több-, egyfázisú), helytakarékos és flexibilis a beszerelésnél. A DEHNventil M2-sorozat az ideális „all-in-one-megoldás“ nagyszámú alkalmazáshoz.
Műszaki funkciók egy pillantásra

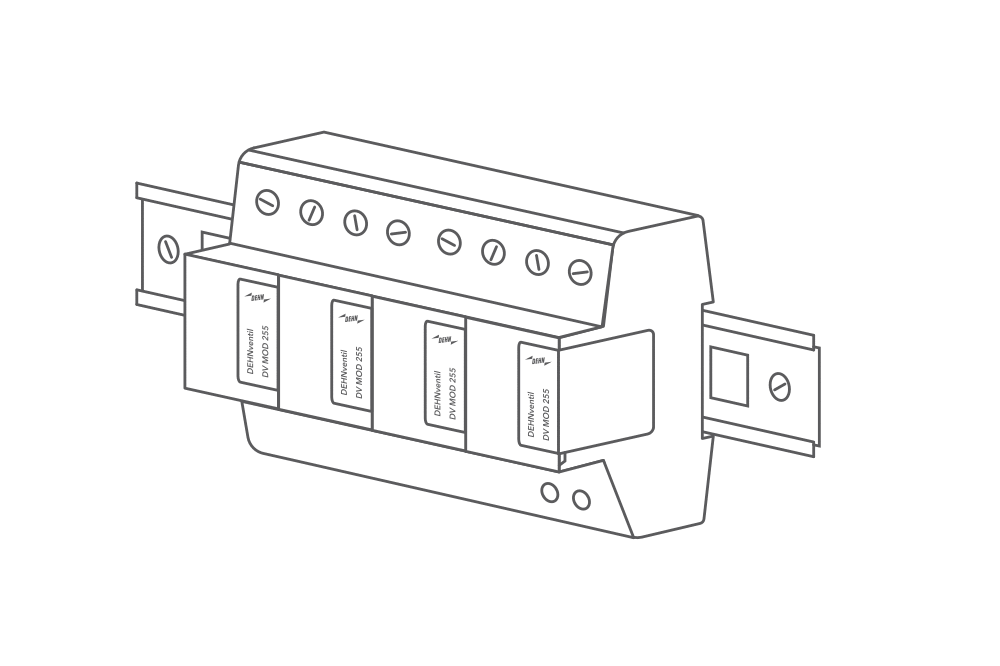

1. egyszerű modulcsere
2. Távjelző érintkező (FM) az állapotfelügyeletre
3. maximális szélesség: 4 modul
4. 2 védővezető-csatlakozó a védelmi feszültségszint javításához
Teljesítménye egyedülálló
Még sohasem volt ilyen nagy teljesítmény ilyen kevés helyen lehetséges:
Alkalmas az összes villámvédelmi fokozathoz
Az 1. + 2. + 3. típusú kombinált villámáram-levezető ezért különösen ipari környezetben és szigorúbb műszaki követelmények esetén jelenti az első számú választást.
Modularitás
A dugaszolható betét gyors és biztonságos cserét tesz lehetővé. Az összes fázisban a csere egyidejűleg történik.
Ipari alkalmazás
Alkalmazható berendezésekben, ahol a független rövidzárlati áram max. 100 kAeff .
Kisebb rendszerterhelés
A gyors RAC-technológia messzemenően megóvja az utána kapcsolt berendezést a káros villámáramoktól.
Biztonságos és rugalmas támogatás a telepítés során
Soros bekötés az opcionálisan kapható csapos csatlakozókapoccsal a flexibilitás és biztonság érdekében a beszerelés során.
Maximális mechanikus terhelhetőség
még az olyan rendkívüli villámáram-terhelésnél is, mint az építménybe történő közvetlen villámcsapás (Itotal = 100 kA , I. villámvédelmi fokozat).
Túlfeszültség-védelem kompakt formában
Egy sorozat, sok lehetőség

Könnyű szerelés
Több hely a kapcsolószekrényben: megkönnyíti a DEHNventil telepítését és bekötését, beleértve a szomszédos komponenseket is. A szekrény belső oldalfalára történő szerelés lehetősége segíti Önt a 0,5 m vezetékhossz betartásában. Lehetőség van 180°-kal elforgatott beépítésre is.

Optimális helykihasználás és alacsony költségek
A DEHNventil csekély helyigénye költséget takaríthat meg, ha ezáltal kisebb kapcsolószekrény is elegendő. 4 modulnyi beépítési szélességével a kombinált villámáram-levezető tartalék helyet képez további komponensek számára.
Jó tudni: A DEHNventil M2-sorozat 10 m vezetékhosszon belül megvédi a végberendezéseket. További készülékek és telepítésük költségei szükségtelenné válnak.
Alkalmazható az összes hálózattípus esetében
Minden igényre a helyes megoldás
Fedezze fel a DEHNventil M2-sorozat sokféleségét.
A kombinált villámáram-levezetők a TNS-, TNC-, TT- és TN-rendszerekben való alkalmazás számára elérhetők.
/www.dehn.hu/store/f/60432471/HDVORSCHAU/956405.jpg)
956405

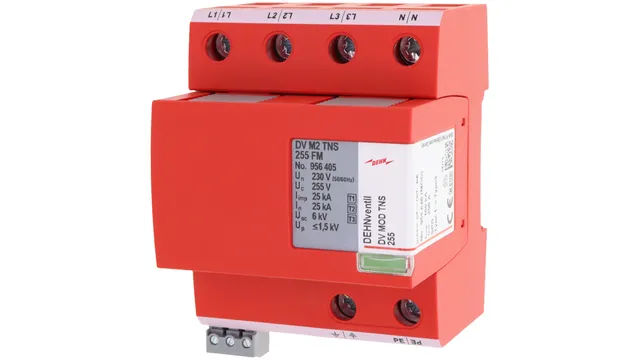

DEHNventil M2 TN-S
DEHNventil modular többpólusú kombinált-levezető, 1.típus+2.típus+3.típus az MSZ EN 61643-11 szabvány szerint, mely alapmodulból és dugaszolható védőmodulokból áll. Nagy rendelkezésre állás a Rapid Arc Control (RAC) hálózati utánfolyóáram korlátozása révén.
/www.dehn.hu/store/f/60432429/HDVORSCHAU/956305.jpg)
956305
DEHNventil M2 TNC
DEHNventil modular többpólusú kombinált-levezető, 1.típus+2.típus+3.típus az MSZ EN 61643-11 szabvány szerint, mely alapmodulból és dugaszolható védőmodulokból áll. Nagy rendelkezésre állás a Rapid Arc Control (RAC) hálózati utánfolyóáram korlátozása révén.
/www.dehn.hu/store/f/60432514/HDVORSCHAU/956205.jpg)
956205

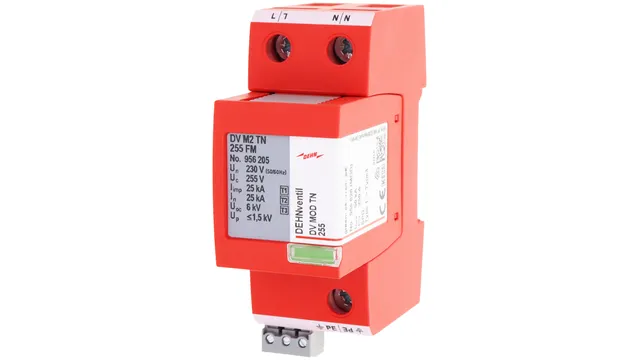

DEHNventil M2 TN
DEHNventil modular többpólusú kombinált-levezető, 1.típus+2.típus+3.típus az MSZ EN 61643-11 szabvány szerint, mely alapmodulból és dugaszolható védőmodulokból áll. Nagy rendelkezésre állás a Rapid Arc Control (RAC) hálózati utánfolyóáram korlátozása révén.
/www.dehn.hu/store/f/60432491/HDVORSCHAU/956315.jpg)
956315

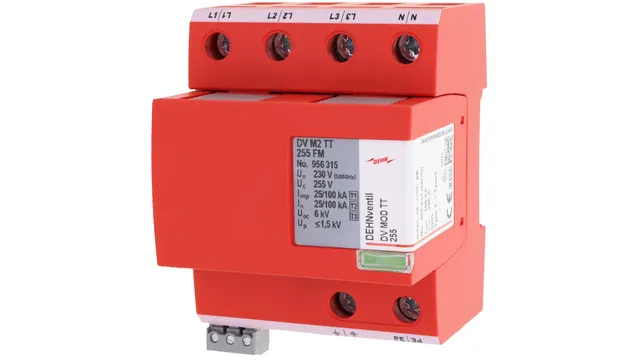

DEHNventil M2 TT
DEHNventil modular többpólusú kombinált-levezető, 1.típus+2.típus+3.típus az MSZ EN 61643-11 szabvány szerint, mely alapmodulból és dugaszolható védőmodulokból áll. Nagy rendelkezésre állás a Rapid Arc Control (RAC) hálózati utánfolyóáram korlátozása révén.
/www.dehn.hu/store/f/60432535/HDVORSCHAU/956115.jpg)
956115

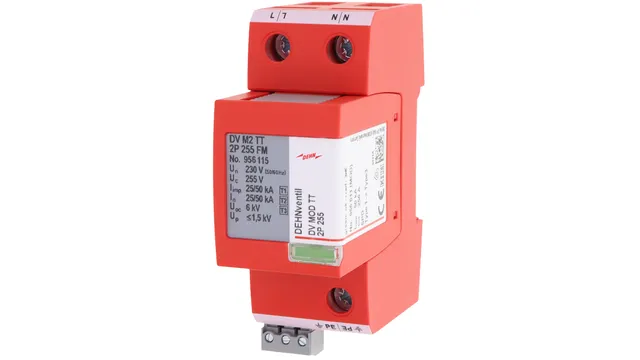

DEHNventil M2 TT 2P
DEHNventil modular többpólusú kombinált-levezető, 1.típus+2.típus+3.típus az MSZ EN 61643-11 szabvány szerint, mely alapmodulból és dugaszolható védőmodulokból áll. Nagy rendelkezésre állás a Rapid Arc Control (RAC) hálózati utánfolyóáram korlátozása révén.

RAC szikraköz-technológia
Know-how, amiben megbízhat
A gyorsaság biztonság: Mivel az RAC-technológia (Rapid Arc Control) rendkívüli gyorsan reagál és kevesebb energiát enged át, az utána kapcsolt rendszerek védettek és ezért hosszabb a csatlakoztatott eszközök élettartama. Az RAC-technológiával a villamos ív villámgyorsan a kioltó kamrákba jut, ahol több ívszakaszra darabolódik és kioltásra kerül.
Szeretne többet megtudni a RAC szikraköz-technológiáról? Ezen technológia működéséről és előnyeiről szívesen adunk további tájékoztatást Önnek.
Továbbiak a technológiárólFAQs
Melyik a DEHNventil optimális alkalmazási területe?
A kompakt kombinált villámáram-levezető erejét mindenekelőtt az ipari kisfeszültségű kapcsolóberendezésekben mutatja meg. Az eszköz egyidejűleg kínál villámvédelmi potenciálkiegyenlítést és végberendezés-védelmet. Ipari hálózatokban akár 100 kA utánfolyó zárlati áram és I - IV villámvédelmi fokozatok esetén alkalmazható.
Milyen változások érvényesek a DEHNventil M2 csatlakoztatásánál a párhuzamos bekötés tekintetében?
Párhuzamos bekötésnél a maximális előbiztosító névleges értéke az eddigi 315 A-ről 250 A csökkent. Ez több helyet hagy a kisfeszültségű kapcsolóberendezések csatlakozóterében. Egy további előny: A kombinált villámáram-levezető csatlakoztatásához a rövidebb vezetékhosszak lehetővé teszik kisebb, NH1 olvadóbiztosítós szakaszolókapcsoló alkalmazását a korábban szükséges NH2 szakaszolókapcsoló helyett.
Milyen változások érvényesek a DEHNventil M2 csatlakoztatásánál a soros bekötés tekintetében?
Az előző modellel összehasonlítva a DEHNventil M2 szélessége fele akkora. A megszokott soros bekötés a készüléken lévő kettős kapoccsal ezért már nem lehetséges. Ha Ön ezt a csatlakozásmódot preferálja, használjon STAK 25-öt (cikkszám 952589) az üzemi áramok biztonságos vezetéséhez 100 A-ig.
Milyen előnyöket kínál az új DEHNventil alkalmazása az előző verzióval szemben?
Az új DEHNventil M2 előnyei:
- A DEHNventil M szélességének fele: 4 MODUL
- Kényelmes mechanizmus a modul egyszerű cseréjéhez
- Egyetlen cseremodul: Egy modul a villámáram-levezető teljes kialakításához
- Segédérintkező (FM) minden típus része
- Elforgatott telepítés lehetséges: 180°-os forgatás
- Max. előtétbiztosító: 250 A - További helymegtakarítás a kisebb, NH1 szakaszolókapcsoló révén (NH2 helyett)
- 5 a korábbi 10 változat helyett
- Kombinált villámáram-levezető 1.+2.+3. típus RAC szikraköz-technológiával
A fotón szereplő lemez a bemutatott alkalmazási környezetben a védővezető csatlakozásánál közvetlenül megvásárolható a DEHN-nél?
Nem, ez csak példa egy lehetséges szerelési módra. Általában az elosztószekrény gyártók maguk készítik el és az egyszerűbb szerelést szolgálja. Ha ebben a témában további információra van szüksége, kérjük, forduljon hozzánk bizalommal. Az elérhetőségi adatokat az oldal alján adjuk meg.
A DEHNventil M2 csatlakoztatásához szükséges érvéghüvelyeket alkalmazni?
Nem, a csatlakoztatás és a biztonságos üzemeltetés az alkalmazott nyomókengyeles szorítókapcsokkal, érvéghüvelyek nélkül is lehetséges.
Mit jelent az UOC érték? Miért 6 kV az értéke?
A DEHNventil M2 az MSZ EN 61643-11 szerint bevizsgált 1.+2.+3. típusú kombinált villámáram-levezető. Ezért az összetett hullámú generátor üresjárási feszültség értékét is meg kell adni a 3. típus vizsgálat keretében. A UOC-adat megfelel ebben az összefüggésben a 3. típus vizsgálat vizsgálófeszültség értékének. Ez az érték, az összetett hullámú generátor üresjárási feszültsége a vizsgálati darab csatlakozópontján mért érték és a DEHNventil M2 esetében 6 kV-nak felel meg.
Mi a különbség Ifi és Isccr között? Hogyan függnek össze ezek az értékek?
Az Ifi utánfolyó zárlati áramkioltó képesség az MSZ EN 61643-11 szerint az a független rövidzárlati áram, amit az SPD önállóan és leválasztás nélkül meg tud szakítani. Ideális esetben ez az érték nagyobb vagy egyenlő, mint az Isccr rövidzárlati szilárdság. Ez a villamos hálózat legmagasabb független rövidzárlati árama, amire az SPD a saját leválasztóegységével méretezve van (MSZ EN 61643-11). A DEHNventil M2 képes akár 100 kAeff utánfolyó zárlati áramot önállóan megszakítani (VDE által bevizsgálva).
Milyen maximális rövidzárlati áramig alkalmazható a DEHNventil M2?
A DEHNventil M2 kombinált villámáram-levezető 50 kAeff fölötti független zárlati áramú kapcsolóberendezésekben alkalmazható (VDE által bevizsgálva). Egy további vizsgálati tanúsítvány ezen túlmenően lehetőséget ad az alkalmazásra 100 kAeff (220 kApeak) maximális független rövidzárlati áramig.
Szükséges-e földelő összekötés a DEHNventil M2-ről a fő földelősínre, valamint ezen kívül összekötés a védővezetővel?
Túlfeszültség-korlátozók alkalmazását és csatlakoztatását az MSZ HD 60364-5-534 szabályozza. Itt az 1. típusú túlfeszültség-korlátozóknál előírt a kapcsolóberendezés védővezetőjére, valamint javasolt (Németországban kötelező) járulékosan a fő földelősínre/fő földelőkapocsra történő csatlakoztatás. Mindkét összeköttetés látható az ábrán: A védővezető csatlakoztatása a földelt szerelvénylapon keresztül (jobb oldali kapocs a DEHNventil M2-n), a fő földelősínre (bal oldali kapoccsal) történik.
Megjegyzés: 150 mm2 fölötti keresztmetszetű ipari kapcsolóberendezésekben el lehet tekinteni a túlfeszültség-korlátozó fő földelősínnel történő külön összekötésétől, mivel azok már egy megfelelő keresztmetszetű összekötő vezetékkel össze vannak kötve. Ennek leírása a ZVEH által közzétett „Védelem túlfeszültség esetére kisfeszültségű berendezésekben“ (21. oldal, 6. kérdés) is megtalálható.
Vannak-e korróziós problémák a szerelőlapnál a rézből készült gyűjtősínnel kapcsolatban?
Az ábrán látható szerelőlap nem alumíniumból van. Az itt alkalmazott anyag ónozott réz (Cu/gal Sn). Galvanikusan ónozott szerkezeti elemek korrózióvédelemre szolgálnak és például Cu-kábelsaruknál fordulnak elő. Így a képen a védővezető-gyűjtősín (Cu) és a szerelőlap (Cu/gal Sn) esetében nem alakul ki korrózióra hajlamos anyagkombináció.
A távjelző érintkező kapocshoz történő csatlakozásnál kell érvéghüvelyeket használni?
Az MSZ EN 60999-1 az összes csavaros és csavarmentes szorítócsatlakozásra érvényes. A szabvány rögzíti, hogy az összekötéseket a gyártói oldalon úgy kell kialakítani, hogy az összes előkészítetlen vezetékfajtát csatlakoztatni lehessen.
A távjelző (FM) érintkezőnél és a DEHNventil M2 bekötéséhez felhasznált kapcsok un. nyomókengyeles szorítókapcsok. Mivel itt biztonságosan kialakul a teljes felületű érintkezés a többeres vezetékeknél, érvéghüvely nélküli csatlakoztatást javaslunk. A bekötési példa is megtalálható beépítési útmutatónkban. A beépítési útmutatót DEHNventil M2 termékeink műszaki adatainál találja.
Létezik DEHNventil a 40 mm-es gyűjtősínrendszerhez is?
A DEHNventil a 40 mm-es gyűjtősínrendszerhez is kapható: A DEHNventil ZP TNC (cikkszám 900 390), ill. DEHNventil ZP TT (cikkszám 900 391) kombinált villámáram-levezetők speciálisan a 40 mm-es fogyasztásmérő gyűjtősín-csatlakozómező számára tervezett védőkészülékek. A DEHNventil ZP az I. és II. villámvédelmi fokozattal rendelkező, külső villámvédelemmel ellátott épületeknél alkalmazható. A III./IV. villámvédelmi fokozatú külső villámvédelemmel rendelkező (lakó-) épületeknél, ill. külső villámvédelem nélküli lakóépületeknél a jól bevált DEHNshield ZP-termékportfóliónk, pl. a DSH ZP 2 SG TT 255 alkalmazható.
