Indfangerspids, vinklet

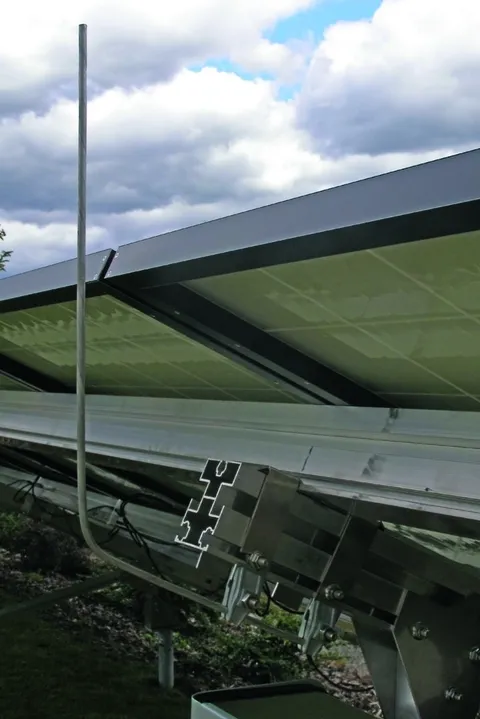

Til beskyttelse af f.eks. solcelleanlæg eller carporte med solcelleanlæg imod direkte lynnedslag.

Fastgørelsen af indfangerspidsen med samtidig lynstrømsbærende forbindelse via de to falsklemmer, f.eks. på solcellemodulernes underkonstruktioner af metal.
Ved montering på underkonstruktionen er en afstand på 15-20 cm mellem de to falsklemmer og en frilængde på 80-85 cm er nødvendig. Indfangerspidserne er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Ved korrekt montering er den mekaniske styrke og en lynstrømsbæreevne på 100 kA (10/350 µs) givet.

Indfangerspidsen kan eventuelt tilpasses efter solcelleanlæggets hældningsvinkel. Standardudgaven er vinklet 55°. Dette svarer til en hældningsvinkel af solcelleanlægget på 35°.

Indfangerspids med to falsklemmer (art.-nr. 365 031)

Klemmebredde på falsklemmer: 0,7-8 mm.

1 Termék

Cikkszám 101110 FSPS 10 1000 W55 FK AL

GTIN 4013364138704, Vámtarifa szám (EU): 85389099, Bruttó súly: 305.00 g, PU: 1.00 Pakkestørrelse

Képek

További információ

Indfangerspids vinklet inkl. to falsklemmer
Indfangerspids til beskyttelse af f.eks. solcelleparker
eller carporte med solcelleanlæg mod direkte lynnedslag
inkl. to falsklemmer (varenr. 365 031)
Falsklemmernes klemmeområde 0,7-8 mm
Standardudgaven er vinklet 55°.
Dette svarer til en hældningsvinkel af solcelleanlægget på 35°.
Indfangerspidserne er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på maks. 224 km/t.
Samlet længde: 1000 mm
Materiale: Al
Diameter Ø: 10 mm

fabrikat: DEHN
Type: FSPS 10 1000 W55 FK AL
artikelnr.: 101110
eller tilsvarende

Tanúsítványok



Műszaki adatok

Samlet længde 1000 mm
Materiale Al
Diameter Ø 10 mm
Max. vindstyrke 224 km/t

A 101110 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 101110 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Indfangerspids

Til kombination med eksempelvis tilslutningsklemmer til stålgitter.

1 Termék

Cikkszám 101010 FSP 10 1000 W55 AL

GTIN 4013364138698, Vámtarifa szám (EU): 85389099, Bruttó súly: 208.00 g, PU: 10.00 Pakkestørrelse

Képek

További információ

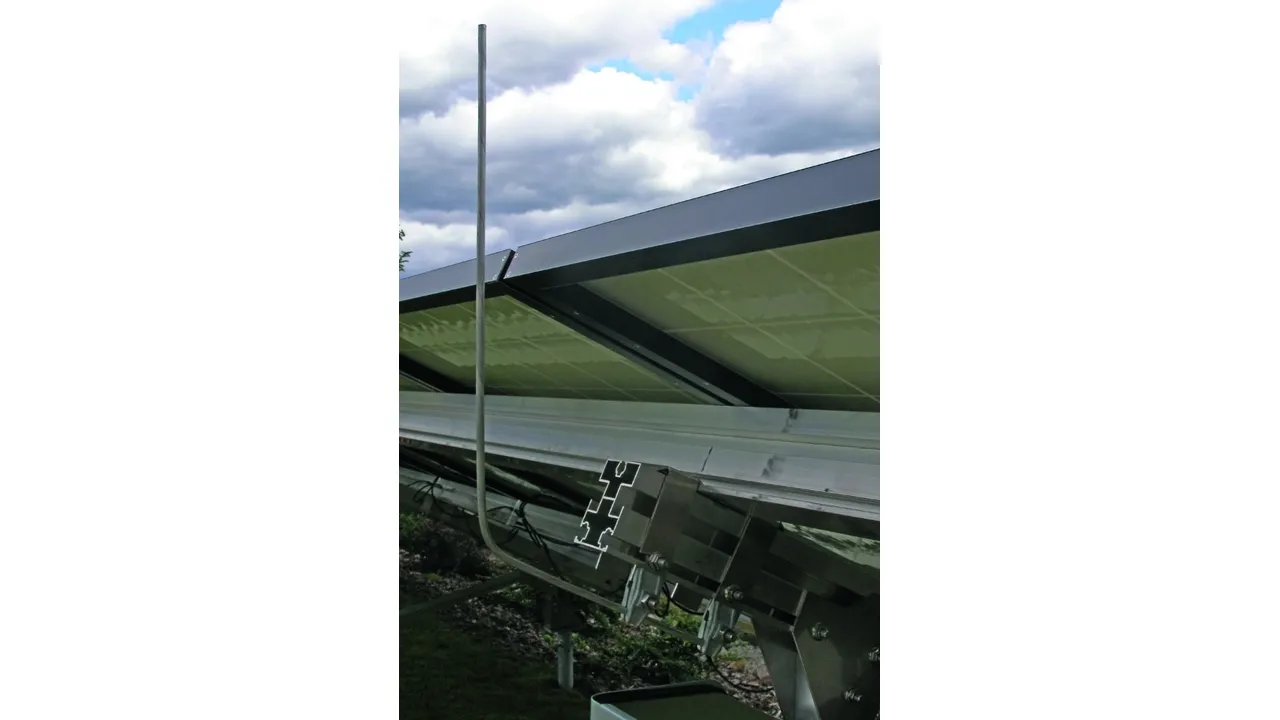

Vinklet indfangerspids
Indfangerspidser til beskyttelse af f.eks. solcelleparker
eller carporte med solcelleanlæg mod direkte lynnedslag
til kombination f.eks. med separate tilslutningsklemmer til stålbjælker
Standardudgaven er vinklet 55°.
Dette svarer til en hældningsvinkel af solcelleanlægget på 35°.
Indfangerspidserne er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på maks. 224 km/t.
Samlet længde: 1000 mm
Materiale: Al
Diameter Ø: 10 mm

fabrikat: DEHN
Type: FSP 10 1000 W55 AL
artikelnr.: 101010
eller tilsvarende



Műszaki adatok

Samlet længde 1000 mm
Materiale Al
Diameter Ø 10 mm
Max. vindstyrke 224 km/t
