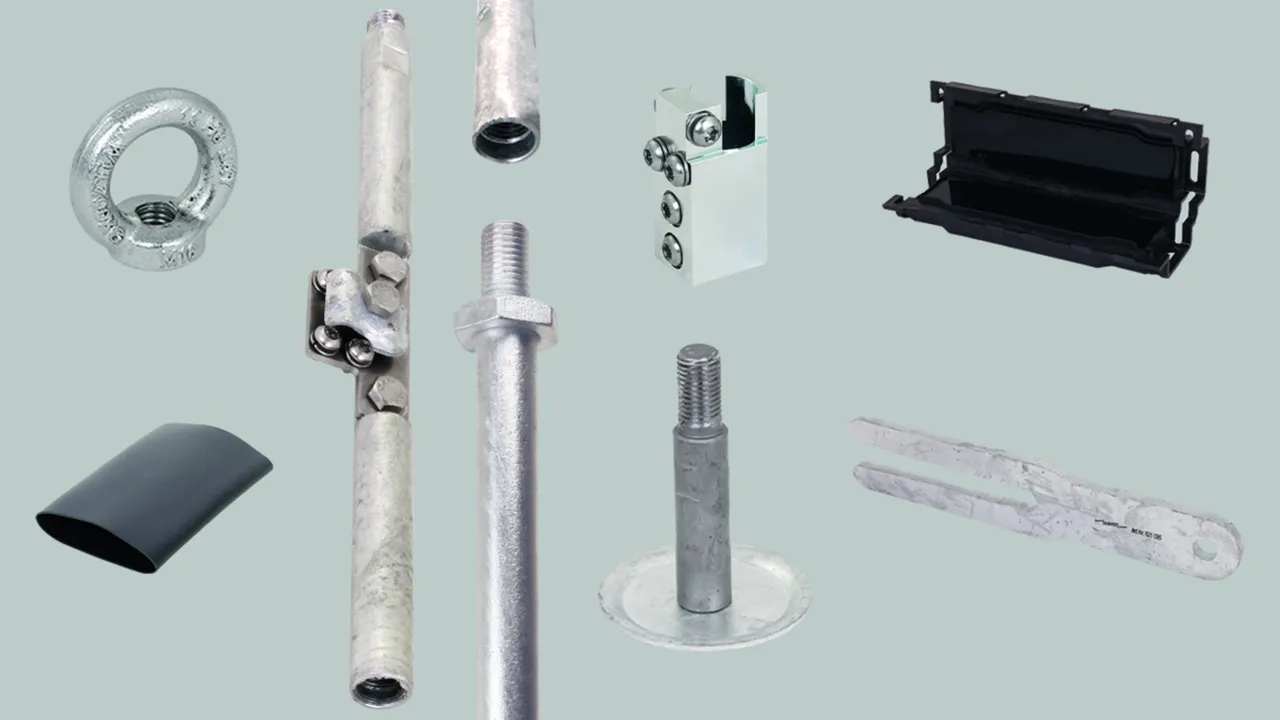

jordspyd, til påskruning

Komplet system til oprettelse af borede jordingsanlæg op til 99 m ved hjælp af kerneboring i henhold til kravene til meget lave jordingsmodstande, f.eks. 1-2 ohm ved anvendelse i rørledninger eller overalt, hvor det ikke er muligt at få jordspyd i jorden. Jordelektrode med ind- og udvendigt gevind M16 i henhold til kravene i DIN EN 62561-2. Med anordning til ophængning over borehul.
  • System afprøvet iht. DIN EN 62561-2
  • Variable jordelektrodelængder på 3,0 m/1,5 m og 0,5 m til optimal montering med borekran
  • Hurtig tilslutnings- og placeringsteknik sparer tid
  • Stort udvalg af tilbehør til montering, tætning og tilslutninger, f.eks. til kortslutter

Startsæt

Startsæt jordspyd, til påskruning

Anvendelse 1x pr. borehul, bestående af:
1 tilslutningsdel L 320 mm (varenr. 621 092)
2 jordspyd til påskruning L 500 mm (varenr. 621 050)
1 fodstykke med flangeplade Ø80 mm (varenr. 621 091)
1 ringmøtrik M16 (varenr. 621 097)
1 krympeslange L 140 mm (varenr. 621 096)

1 Termék

Cikkszám 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, Vámtarifa szám (EU): 85389099, Bruttó súly: 4.24 kg, PU: 1.00 Pakkestørrelse

Képek

További információ

Startsæt til jordspyd, til påskruning,
Startsæt, St/tZn, med M16-gevind, Ø20 mm
1 tilslutningsdel med tilslutningsplade
1 ringmøtrik St/tZn M16
2 midterstykker 500 mm
1 fodstykke
1 krympeslange
Jordelektrode, materiale: St/tZn
Længde (spyd): 500 mm
Jordelektrode, diameter: 20 mm

fabrikat: DEHN
Type: SET STARTER KIT TE 20 M16 STTZN
artikelnr.: 621090
eller tilsvarende



Műszaki adatok

Jordelektrode, materiale St/tZn
Længde (spyd) (l1) 500 mm
Jordelektrode, diameter 20 mm

A 621090 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621090 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Jordspyd

Jordspyd til påskruning St/tZn, Ø20 mm, med M16-gevind til montering af borede jordingsanlæg, f.eks. ved klippegrund eller til anvendelse i rørledninger.

3 Termékek

Cikkszám 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, Vámtarifa szám (EU): 85389099, Bruttó súly: 1.21 kg, PU: 1.00 Pakkestørrelse

Képek

További információ

Jordspyd, til påskruning St/tZn, længde 500 mm Ø20 mm
Jordspyd til opførelse af borede
jordingsanlæg, f.eks. ved klippegrund
eller til anvendelse i rørledninger
Jordelektrode med ind- og udvendigt M16-gevind
iht. kravene i
DIN EN 62561-2
Med anordning til
ophængning over borehul.
Materiale: St/tZn
Længde (spyd): 500 mm
Jordelektrode, diameter: 20 mm
Gevind: M16
Lynstrømsbæreevne (10/350 µs): 100 kA
Kortslutningsstrøm (AC 50 Hz/DC): 7,4 kA
Standarder: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 500 M16 STTZN
artikelnr.: 621050
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn
Længde (spyd) (l1) 500 mm
Jordelektrode, diameter 20 mm
Gevind M16
Lynstrømsbæreevne (10/350 µs) (Iimp ) 100 kA
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,4 kA
Standarder DIN EN 62561-2

A 621050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.66 kg, PU: 6.00 Pakkestørrelse

Képek

További információ

Jordspyd, til påskruning, St/tZn, længde 1500 mm Ø20 mm
Jordspyd til opførelse af borede
jordingsanlæg, f.eks. ved klippegrund
eller til anvendelse i rørledninger
Jordelektrode med ind- og udvendigt M16-gevind
iht. kravene i
DIN EN 62561-2
Med anordning til
ophængning over borehul.
Materiale: St/tZn
Længde (spyd): 1500 mm
Jordelektrode, diameter: 20 mm
Gevind: M16
Lynstrømsbæreevne (10/350 µs): 100 kA
Kortslutningsstrøm (AC 50 Hz/DC): 7,4 kA
Standarder: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1500 M16 STTZN
artikelnr.: 621150
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn
Længde (spyd) (l1) 1500 mm
Jordelektrode, diameter 20 mm
Gevind M16
Lynstrømsbæreevne (10/350 µs) (Iimp ) 100 kA
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,4 kA
Standarder DIN EN 62561-2

A 621150 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621150 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, Vámtarifa szám (EU): 85389099, Bruttó súly: 7.66 kg, PU: 3.00 Pakkestørrelse

Képek

További információ

Jordspyd, til påskruning St/tZn længde 3000 mm Ø20 mm
Jordspyd til opførelse af borede
jordingsanlæg, f.eks. ved klippegrund
eller til anvendelse i rørledninger
Jordelektrode med ind- og udvendigt M16-gevind
iht. kravene i
DIN EN 62561-2
Med anordning til
ophængning over borehul.
Materiale: St/tZn
Længde (spyd): 3000 mm
Jordelektrode, diameter: 20 mm
Gevind: M16
Lynstrømsbæreevne (10/350 µs): 100 kA
Kortslutningsstrøm (AC 50 Hz/DC): 7,4 kA
Standarder: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 3000 M16 STTZN
artikelnr.: 621300
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn
Længde (spyd) (l1) 3000 mm
Jordelektrode, diameter 20 mm
Gevind M16
Lynstrømsbæreevne (10/350 µs) (Iimp ) 100 kA
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,4 kA
Standarder DIN EN 62561-2

A 621300 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621300 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Fodstykke

Fodstykke med flangeplade St/tZn Ø20 mm M16 til tilslutning forneden på jordspyddet til påskruning for at undgå nedsynkning i jorden som følge af egenvægten.

1 Termék

Cikkszám 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, Vámtarifa szám (EU): 85389099, Bruttó súly: 343.29 g, PU: 1.00 Pakkestørrelse

Képek

További információ

Fodstykke med flangeplade St/tZn til jordspyd til påskruning Ø20 mm
Fodstykke med flangeplade
Jordspyd, til påskruning St/tZn
Ø20 mm længde 100 mm
til tilslutning forneden
på jordspyddet til påskruning
for at undgå nedsynkning i
jorden som følge af egenvægten.
Materiale: St/tZn
Længde (spyd): 100 mm
Jordelektrode, diameter: 20 mm
Plade, diameter Ø: 80 mm
Gevind: M16

fabrikat: DEHN
Type: FS TE 20 100 M16 FP80 STTZN
artikelnr.: 621091
eller tilsvarende



Műszaki adatok

Materiale St/tZn
Længde (spyd) (l1) 100 mm
Jordelektrode, diameter 20 mm
Plade, diameter Ø 80 mm
Gevind M16

A 621091 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621091 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Tilslutningsklemme

Tilslutningsklemme St/galZn til jordspyd Ø20 mm med 4 kontaktmuligheder til kabelsko over skruer M6.

1 Termék

Cikkszám 621094 AK TE 20 STGALZN

GTIN 4013364500082, Vámtarifa szám (EU): 85369010, Bruttó súly: 186.22 g, PU: 1.00 Pakkestørrelse

Képek

További információ

Tilslutningsklemme St/tZn til jordspyd til påskruning Ø20 mm
Tilslutningsklemme med
4 kontaktmuligheder
til kabelsko
over skruer M6.
Materiale, klemme: St/gal Zn
Jordelektrode, diameter: 20 mm
Skruer: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - maks. 16 mm2) [2x jordelektrode/4x tilslutning]
Materiale, skruer/fjederskive: NIRO
Maks. konstantstrømsbelastning Tmax=100 °C (VDE 0101-2): 125 A

fabrikat: DEHN
Type: AK TE 20 STGALZN
artikelnr.: 621094
eller tilsvarende



Műszaki adatok

Materiale, klemme St/gal Zn
Jordelektrode, diameter 20 mm
Skruer 6x M6 x 10 mm lTX30 (4x 2,5 mm2 - maks. 16 mm2) [2x jordelektrode/4x tilslutning]
Materiale, skruer/fjederskive NIRO
Maks. konstantstrømsbelastning Tmax=100 °C (VDE 0101-2) 125 A

A 621094 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621094 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Tilslutningsdel

Tilslutningsdel jordspyd til påskruning St/tZn Ø20 mm længde 320 mm til oprettelse af afprøvede tilslutningsmuligheder på jordspyd til påskruning.

1 Termék

Cikkszám 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, Vámtarifa szám (EU): 85389099, Bruttó súly: 935.00 g, PU: 1.00 Pakkestørrelse

Képek

További információ

Tilslutningsdel St/tZn til jordspyd til påskruning Ø20 mm
Tilslutningsdel jordspyd
Til påskruning St/tZn Ø20 mm
Længde (spyd) 320 mm
til oprettelse af afprøvede
tilslutningsmuligheder på
jordspyd, til påskruning
Materiale: St/tZn / NIRO
Længde (spyd): 320 mm
Jordelektrode, diameter: 20 mm
Gevind: M16
Tilslutning: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - maks. 16 mm2) eller 1x M8 x 20 mm SW13 (Ø6-10 mm)
Lynstrømsbæreevne (10/350 µs): 100 kA
Kortslutningsstrøm (AC 50 Hz/DC): 5,3 kA (35 mm2, flertrådet)
Maks. konstantstrømsbelastning Tmax=100 °C (VDE 0101-2): 125 A
Standarder: DIN EN 62561-1

fabrikat: DEHN
Type: AS TE 20 320 M16 STTZN
artikelnr.: 621092
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn / NIRO
Længde (spyd) (l1) 320 mm
Jordelektrode, diameter 20 mm
Gevind M16
Tilslutning 4x M6 x 10 mm lTX30 (4x 2,5 mm2 - maks. 16 mm2) eller 1x M8 x 20 mm iSW13 (Ø6-10 mm)
Lynstrømsbæreevne (10/350 µs) (Iimp ) 100 kA
Kortslutningsstrøm (AC 50 Hz/DC) (0.2 s; ≤ 300 °C) 5,3 kA (35 mm2, flertrådet)
Maks. konstantstrømsbelastning Tmax=100 °C (VDE 0101-2) 125 A
Standarder DIN EN 62561-1

A 621092 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621092 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Tilbehør

4 Termékek

Cikkszám 621095 HG TE 20 STTZN

GTIN 4013364499959, Vámtarifa szám (EU): 85389099, Bruttó súly: 2.35 kg, PU: 1.00 Pakkestørrelse

Képek

További információ

Jordspydsgaffel St/tZn
Jordspydsgaffel til sikker
ophængning af jordspyddet
til påskruning over
borehullet
Materiale: St/tZn
Mål: 400 x 78 x 12 mm
Henvisning: til jordspyd, til påskruning med Ø20 mm
Maksimal statisk belastning som følge af jordelektroden: 99 m (ca. 250 kg)

fabrikat: DEHN
Type: HG TE 20 STTZN
artikelnr.: 621095
eller tilsvarende



Műszaki adatok

Materiale St/tZn
Mål (l x b x h) 400 x 78 x 12 mm
Henvisning til jordspyd, til påskruning med Ø20 mm
Maksimal statisk belastning som følge af jordelektroden 99 m (ca. 250 kg)

A 621095 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621095 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621097 RM M16 STTZN

GTIN 4013364502741, Vámtarifa szám (EU): 73181699, Bruttó súly: 236.21 g, PU: 1.00 Pakkestørrelse

Képek

További információ

Ringmøtrik M16 St/tZn
Materiale: St/tZn (C15E)
Udvendig diameter: 63 mm
Indvendig diameter: 35 mm
Højde: 62 mm
Indvendigt gevind: M16
Bærelast aksial: 700 kg
Standarder: DIN 582

fabrikat: DEHN
Type: RM M16 STTZN
artikelnr.: 621097
eller tilsvarende



Műszaki adatok

Materiale St/tZn (C15E)
Udvendig diameter 63 mm
Indvendig diameter 35 mm
Højde 62 mm
Indvendigt gevind M16
Bærelast aksial (F max.) 700 kg
Standarder DIN 582

A 621097 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621097 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621093 VM EASY 5 TE M16

GTIN 4013364502383, Vámtarifa szám (EU): 85369010, Bruttó súly: 612.17 g, PU: 1.00 Pakkestørrelse

Képek

További információ

Gel-samlemuffer
til jordspyd, til påskruning
til varig beskyttelse af
tilslutningsledningerne mod
indtrængen af vand eller
fugtighed.
Anvendelse: Indendørs
(montering i bygninger
og på kabeltrin) /
Udendørs/Jord/
Vand (iht. teststandard)
Spændingsniveauer: U0/U (Um) 0,6/1 (1,2) kV
Udvendige mål: 240 x 75 x 44 mm
Indvendige mål: ca. 130 x 45 x 34 mm
Kabel, diameter: 19-28 mm
Beskyttelsestype: IP 68
Installationstemperatur: -20 til 90 °C
Standarder: Typegodkendt iht. EN 50393

fabrikat: DEHN
Type: VM EASY 5 TE M16
artikelnr.: 621093
eller tilsvarende

Tanúsítványok



Műszaki adatok

Egenskaber Forbinderområdet tætnes helt ved hjælp af gel. Kan igen fås og er straks klar til brug. Flammehæmmende, UV-bestandig og slagfast plastskal. Hurtig, enkel og sikker montering.
Anvendelse Jord/vand (iht. teststandard)/Indendørs (montering i bygninger og på kabeltrin)/Udendørs
Spændingsniveauer U0/U (Um) 0,6/1 (1,2) kV
Udvendige mål (l x b x h) 240 x 75 x 44 mm
Indvendige mål (l x b x h) ca. 130 x 45 x 34 mm
Kabel, diameter 19-28 mm
Beskyttelsestype IP 68
Installationstemperatur -20 til 90 °C
Standarder Typegodkendt iht. EN 50393

A 621093 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621093 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621096 WSS KL D40 L140

GTIN 4013364502734, Vámtarifa szám (EU): 39173200, Bruttó súly: 20.00 g, PU: 1.00 Pakkestørrelse

Képek

További információ

Varmekrympeslange
Klæbemiddelbelagt
Materiale: tyndvægget, klæbemiddelbelagt, trådet polyolefin
Længde: 140 mm
Indvendig diameter: 40 mm
Farve: sort
Krymperate: 3:1 (40/13)
Temperatur ved konstant anvendelse (udvendig kappe): -55 °C ... +110 °C
Krympetemperatur: 95 °C

fabrikat: DEHN
Type: WSS KL D40 L140
artikelnr.: 621096
eller tilsvarende



Műszaki adatok

Materiale tyndvægget, klæbemiddelbelagt, trådet polyolefin
Længde (l) 140 mm
Indvendig diameter (d) 40 mm
Farve sort
Krymperate 3:1 (40/13)
Temperatur ved konstant anvendelse (udvendig kappe) -55 °C ... +110 °C
Krympetemperatur 95 °C

A 621096 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621096 terméket hozzáadtuk a kosárhoz.

Webshop indítása
back to top
