DEHNshield

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung
Erfüllt Mindestanforderungen an das Blitzstromableitvermögen nach VDE 0100-534
Ermöglicht kompakten Blitzschutzpotentialausgleich inklusive Endgeräteschutz
Ableitvermögen bis 50 kA (10/350 µs)
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
Hohes Folgestromlöschvermögen (I_fi = 25 kA_eff)

Details

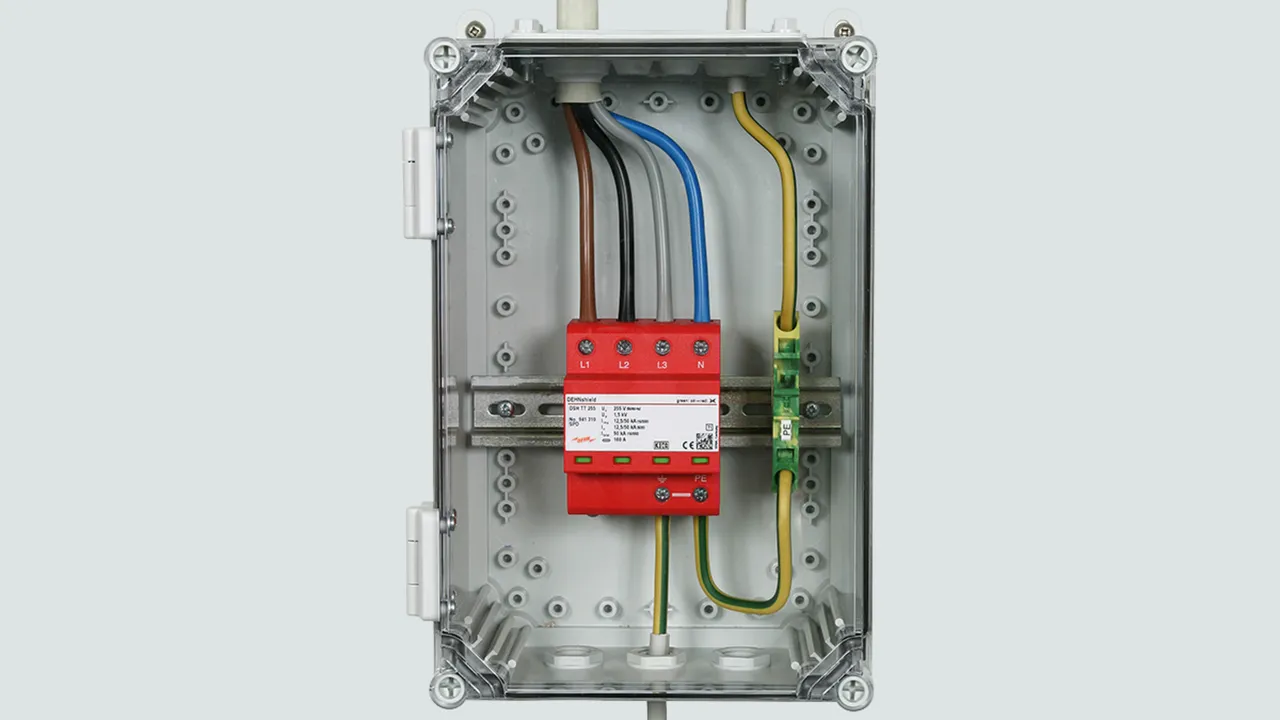

V-Verdrahtung mit blitzstromgeprüfter Stiftanschlussklemme STAK 25.

lorem ipsum — V-Verdrahtung mit blitzstromgeprüfter Stiftanschlussklemme STAK 25.

Termékek szűrése

DEHNshield TNC

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-C-Systeme mit 230 / 400 V Nennspannung (3+0-Schaltung).

1 Termék

Cikkszám 941300 DSH TNC 255

GTIN 4013364133556, Vámtarifa szám (EU): 85363090, Bruttó súly: 415.80 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TNC 255
3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme
Ableiter Typ 1 + Typ 2 nach EN 61643-11, Breite 4TE
Anwendungsoptimierter Einsatz im kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 37,5 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNC 255
Art.-Nr.: 941300
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL

A 941300 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941300 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TNC FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-C-Systeme mit 230 / 400 V Nennspannung (3+0-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 Termék

Cikkszám 941305 DSH TNC 255 FM

GTIN 4013364275317, Vámtarifa szám (EU): 85363090, Bruttó súly: 420.60 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TNC 255 FM
3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme
mit Fernmeldekontakt, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 37,5 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNC 255 FM
Art.-Nr.: 941305
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

A 941305 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941305 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TNC Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).; mit potentialfreien Fernmeldekontakt.

1 Termék

Cikkszám 941306 DSH B TNC 255 FM

GTIN 4013364328068, Vámtarifa szám (EU): 85363090, Bruttó súly: 422.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield B TNC 255 FM
3-poliger Kombi-Ableiter für 230/400 V- TN C-Systeme
mit Fernmeldekontakt, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 22,5 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TNC 255 FM
Art.-Nr.: 941306
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

A 941306 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941306 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TNS

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-S-Systeme mit 230 / 400 V Nennspannung (4+0-Schaltung).

1 Termék

Cikkszám 941400 DSH TNS 255

GTIN 4013364133563, Vámtarifa szám (EU): 85363090, Bruttó súly: 555.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TNS 255
4-poliger Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimier Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNS 255
Art.-Nr.: 941400
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL

A 941400 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941400 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TNS FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-S-Systeme mit 230 / 400 V Nennspannung (4+0-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 Termék

Cikkszám 941405 DSH TNS 255 FM

GTIN 4013364275331, Vámtarifa szám (EU): 85363090, Bruttó súly: 488.30 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TNS 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme,
Breite 4TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TNS 255 FM
Art.-Nr.: 941405
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

A 941405 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941405 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TNS Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung); mit potentialfreien Fernmeldekontakt.

1 Termék

Cikkszám 941406 DSH B TNS 255 FM

GTIN 4013364328082, Vámtarifa szám (EU): 85363090, Bruttó súly: 489.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield B TNS 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TN(C)-S-Systeme,
Breite 4TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 30 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TNS 255 FM
Art.-Nr.: 941406
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

A 941406 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941406 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TT

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TT- und TN-S-Systeme mit 230 / 400 V Nennspannung (3+1-Schaltung).

1 Termék

Cikkszám 941310 DSH TT 255

GTIN 4013364131798, Vámtarifa szám (EU): 85363090, Bruttó súly: 509.90 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TT 255
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 255
Art.-Nr.: 941310
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

A 941310 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941310 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TT FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TT- und TN-S-Systeme mit 230 / 400 V Nennspannung (3+1-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 Termék

Cikkszám 941315 DSH TT 255 FM

GTIN 4013364275324, Vámtarifa szám (EU): 85363090, Bruttó súly: 508.80 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TT 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TT- und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 255 FM
Art.-Nr.: 941315
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

A 941315 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941315 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TT Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung); mit potentialfreien Fernmeldekontakt.

1 Termék

Cikkszám 941316 DSH B TT 255 FM

GTIN 4013364328075, Vámtarifa szám (EU): 85363090, Bruttó súly: 510.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield B TT 255 FM
4-poliger Kombi-Ableiter für 230/400 V- TT-
und TN (C) -S-Systeme,
Breite 4 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 30 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TT 255 FM
Art.-Nr.: 941316
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

A 941316 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941316 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TN

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TN-Systeme mit 230 V Nennspannung (2+0-Schaltung).

1 Termék

Cikkszám 941200 DSH TN 255

GTIN 4013364138209, Vámtarifa szám (EU): 85363090, Bruttó súly: 266.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TN 255
2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme, Breite 2TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TN 255
Art.-Nr.: 941200
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE, UL

A 941200 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941200 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TN FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TN-Systeme mit 230 V Nennspannung (2+0-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 Termék

Cikkszám 941205 DSH TN 255 FM

GTIN 4013364289185, Vámtarifa szám (EU): 85363090, Bruttó súly: 276.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TN 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme,
Breite 2TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TN 255 FM
Art.-Nr.: 941205
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spezifische Energie [L,N-PE] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

A 941205 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941205 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TN Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TN-Systeme zum Einsatz im Hauptstromversorgungssystem (2+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung); mit potentialfreien Fernmeldekontakt.

1 Termék

Cikkszám 941206 DSH B TN 255 FM

GTIN 4013364373839, Vámtarifa szám (EU): 85363090, Bruttó súly: 276.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield B TN 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TN-Systeme
Breite 2TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 15 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TN 255 FM
Art.-Nr.: 941206
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

A 941206 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941206 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TT 2P

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme mit 230 V Nennspannung (1+1-Schaltung).

1 Termék

Cikkszám 941110 DSH TT 2P 255

GTIN 4013364137899, Vámtarifa szám (EU): 85363090, Bruttó súly: 291.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TT 2P 255
2-poliger Kombi-Ableiter für 230/400 V- TT-Systeme, Breite 2TE
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 2P 255
Art.-Nr.: 941110
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

A 941110 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941110 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TT 2P FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme mit 230 V Nennspannung (1+1-Schaltung); mit potentialfreiem Fernmeldekontakt.

1 Termék

Cikkszám 941115 DSH TT 2P 255 FM

GTIN 4013364289208, Vámtarifa szám (EU): 85363090, Bruttó súly: 301.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield TT 2P 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TT-Systeme
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Breite 2 TE, mit Fernmeldekontakt
Anwendungsoptimierter Einsatz in kompakten Elektroinstallationen
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH TT 2P 255 FM
Art.-Nr.: 941115
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	25 kA
Spezifische Energie [L+N-PE] (W/R)	156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spezifische Energie [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

A 941115 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941115 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield TT 2P Basic FM

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für einphasige TT- und TN-Systeme zum Einsatz im Hauptstromversorgungssystem (1+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung); mit potentialfreien Fernmeldekontakt.

1 Termék

Cikkszám 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, Vámtarifa szám (EU): 85363090, Bruttó súly: 301.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Kombi-Ableiter DEHNshield B TT 2P 255 FM
2-poliger Kombi-Ableiter für 230/400 V- TT-Systeme
Breite 2 TE, mit Fernmeldekontakt
Ableiter Typ 1 + Typ 2 nach EN 61643-11
Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443
Funkenstrecken-Technologie mit Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V AC
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 15 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie, sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH B TT 2P 255 FM
Art.-Nr.: 941116
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (I_total )	15 kA
Blitzstoßstrom (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Schutzpegel [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L, N, PE, 9) (min.)	1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	2,0 kV

A 941116 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 941116 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNshield

Details

DEHNshield TNC

Cikkszám 941300 DSH TNC 255

Ön nem jogosult a letöltésre 941300.stp

Ön nem jogosult a letöltésre 941300.igs

Ön nem jogosult a letöltésre 941300.jt

Ön nem jogosult a letöltésre 941300.dwg

Ön nem jogosult a letöltésre 941300m_E.dxf

Ön nem jogosult a letöltésre DEHN.941300.wspak

Ön nem jogosult a letöltésre 941300_eplan.zip

A 941300 termék hozzá lett adva a jegyzettömbhöz.

A 941300 terméket hozzáadtuk a kosárhoz.

DEHNshield TNC FM

Cikkszám 941305 DSH TNC 255 FM

Ön nem jogosult a letöltésre 941305.stp

Ön nem jogosult a letöltésre 941305.igs

Ön nem jogosult a letöltésre 941305.jt

Ön nem jogosult a letöltésre 941305.dwg

Ön nem jogosult a letöltésre 941305+306m_E.dxf

Ön nem jogosult a letöltésre DEHN.941305.wspak

Ön nem jogosult a letöltésre DEHN.941305.edz

A 941305 termék hozzá lett adva a jegyzettömbhöz.

A 941305 terméket hozzáadtuk a kosárhoz.

DEHNshield TNC Basic FM

Cikkszám 941306 DSH B TNC 255 FM

Ön nem jogosult a letöltésre 941305.stp

Ön nem jogosult a letöltésre 941305.igs

Ön nem jogosult a letöltésre 941305.jt

Ön nem jogosult a letöltésre 941305.dwg

Ön nem jogosult a letöltésre 941305+306m_E.dxf

Ön nem jogosult a letöltésre DEHN.941306.wspak

Ön nem jogosult a letöltésre DEHN.941306.edz

A 941306 termék hozzá lett adva a jegyzettömbhöz.

A 941306 terméket hozzáadtuk a kosárhoz.

DEHNshield TNS

Cikkszám 941400 DSH TNS 255

Ön nem jogosult a letöltésre 941400.stp

Ön nem jogosult a letöltésre 941400.igs

Ön nem jogosult a letöltésre 941400.jt

Ön nem jogosult a letöltésre 941400.dwg

Ön nem jogosult a letöltésre 941310+400m_E.dxf

Ön nem jogosult a letöltésre DEHN.941400.wspak

Ön nem jogosult a letöltésre 941400_eplan.zip

A 941400 termék hozzá lett adva a jegyzettömbhöz.

A 941400 terméket hozzáadtuk a kosárhoz.

DEHNshield TNS FM

Cikkszám 941405 DSH TNS 255 FM

Ön nem jogosult a letöltésre 941315.stp

Ön nem jogosult a letöltésre 941315.igs

Ön nem jogosult a letöltésre 941315.jt

Ön nem jogosult a letöltésre 941315.dwg

Ön nem jogosult a letöltésre 941315+316+405+406m_E.dxf

Ön nem jogosult a letöltésre DEHN.941405.wspak

Ön nem jogosult a letöltésre 941315_eplan.zip

A 941405 termék hozzá lett adva a jegyzettömbhöz.

A 941405 terméket hozzáadtuk a kosárhoz.

DEHNshield TNS Basic FM

Cikkszám 941406 DSH B TNS 255 FM

Ön nem jogosult a letöltésre 941315.stp

Ön nem jogosult a letöltésre 941315.jt

Ön nem jogosult a letöltésre 941315.jt

Ön nem jogosult a letöltésre 941315.dwg

Ön nem jogosult a letöltésre 941315+316+405+406m_E.dxf

Ön nem jogosult a letöltésre DEHN.941406.wspak

Ön nem jogosult a letöltésre 941315_eplan.zip

A 941406 termék hozzá lett adva a jegyzettömbhöz.

A 941406 terméket hozzáadtuk a kosárhoz.

DEHNshield TT

Cikkszám 941310 DSH TT 255

Ön nem jogosult a letöltésre 941400.stp

Ön nem jogosult a letöltésre 941400.igs

Ön nem jogosult a letöltésre 941400.jt

Ön nem jogosult a letöltésre 941400.dwg

Ön nem jogosult a letöltésre 941310+400m_E.dxf

Ön nem jogosult a letöltésre DEHN.941310.wspak

Ön nem jogosult a letöltésre 941400_eplan.zip

A 941310 termék hozzá lett adva a jegyzettömbhöz.

A 941310 terméket hozzáadtuk a kosárhoz.

DEHNshield TT FM
