Phasenseitige Anschlusselemente für Freileitungen

Zur phasenseitigen Bestückung von ein- und dreipoligen Erdungs- und Kurzschließseilen in der Freileitung
Mit Einhängehilfe zum zielsicheren Einhängen an Leiterseilen
Einfaches Einhängen durch Federvorspannung
Mit Verdrehungsschutz Ausführung PK1 bzw. PK2 und langer Schraubspindel mit Querstift
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

Phasenschraubklemme mit Federvorspannung.

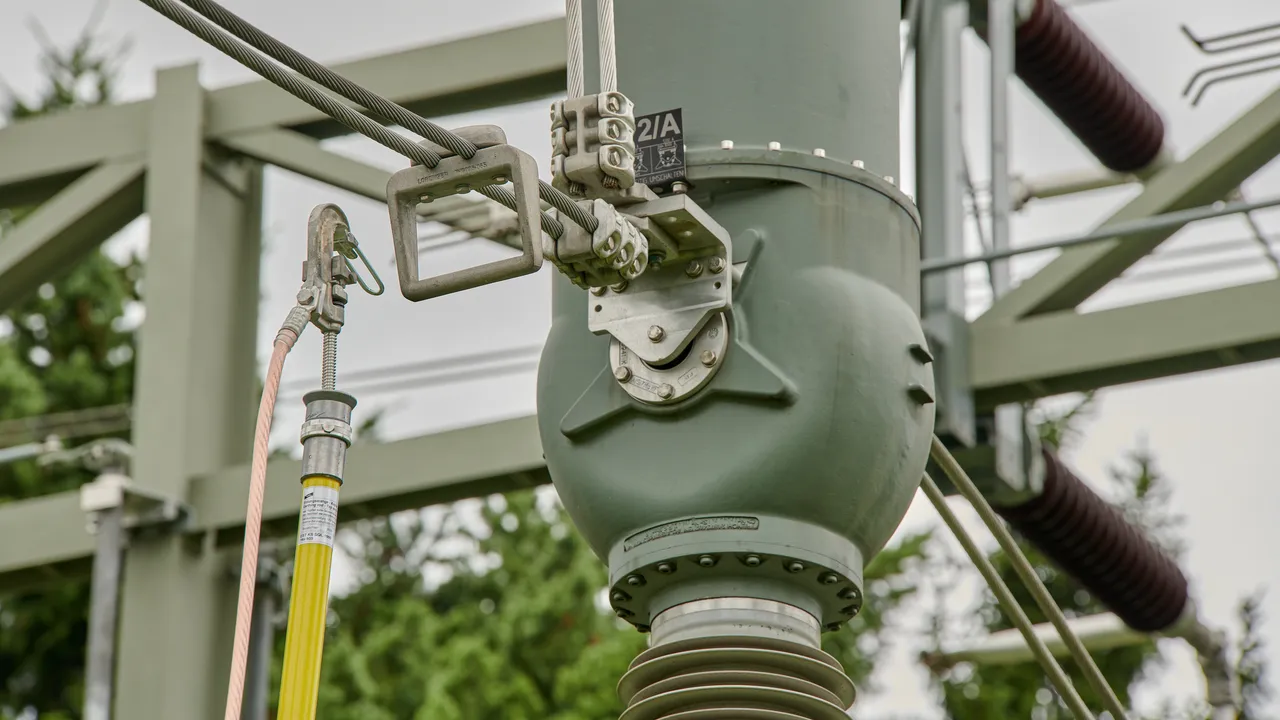

Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.

Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

Phasenschraubklemme Normalausführung

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Termékek

Cikkszám 784201 PSK 4 30 SQL

GTIN 4013364006591, Vámtarifa szám (EU): 85359000, Bruttó súly: 880.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

A 784201 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784201 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 784301 PSK 10 65 SQL

GTIN 4013364006553, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.70 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

A 784301 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784301 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Phasenschraubklemme mit Einhängehilfe

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Termékek

Cikkszám 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.47 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

A 784401 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784401 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Vámtarifa szám (EU): 85359000, Bruttó súly: 2.12 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

A 784501 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784501 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Phasenschraubklemme mit Federvorspannung

Das Einhängen erfolgt einfach über die vorgespannte Klemme.

1 Termék

Cikkszám 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Vámtarifa szám (EU): 85359000, Bruttó súly: 600.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

A 784480 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784480 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Phasenschraubklemme mit großem Klemmbereich

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Termék

Cikkszám 784085 PSK 10 85 SQL

GTIN 4013364018686, Vámtarifa szám (EU): 85359000, Bruttó súly: 872.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

A 784085 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784085 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Termék

Cikkszám 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Vámtarifa szám (EU): 82055980, Bruttó súly: 5.71 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm
Durchmesser Stange	43 mm

A 769511 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 769511 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Phasenschraubklemme

Besonders geeignet zum Einsatz in Schräglage.

1 Termék

Cikkszám 784032 PSK 10 32 SQL

GTIN 4013364018679, Vámtarifa szám (EU): 85359000, Bruttó súly: 969.40 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

CAD fájlok

Műszaki adatok

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

A 784032 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784032 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Phasenschraubklemme mit Sicherungsbügel

Besonders geeignet zum Einsatz in Schräglage.

1 Termék

Cikkszám 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.01 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Einhängehilfe	NIRO

A 784038 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784038 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Kugelkopfhaube starr

2 Termékek

Cikkszám 772314 KKH 20 SQL

GTIN 4013364080171, Vámtarifa szám (EU): 85359000, Bruttó súly: 446.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

A 772314 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772314 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 772324 KKH 25 SQL

GTIN 4013364080188, Vámtarifa szám (EU): 85359000, Bruttó súly: 719.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

A 772324 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772324 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Universalklemme

2 Termékek

Cikkszám 773236 UK 25 SQL

GTIN 4013364114579, Vámtarifa szám (EU): 85359000, Bruttó súly: 713.50 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

A 773236 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773236 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 773331 UK 30 SQL

GTIN 4013364069244, Vámtarifa szám (EU): 85359000, Bruttó súly: 793.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

A 773331 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773331 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Phasenseitige Anschlusselemente für Freileitungen

Details

Phasenschraubklemme Normalausführung

Cikkszám 784201 PSK 4 30 SQL

A 784201 termék hozzá lett adva a jegyzettömbhöz.

A 784201 terméket hozzáadtuk a kosárhoz.

Cikkszám 784301 PSK 10 65 SQL

A 784301 termék hozzá lett adva a jegyzettömbhöz.

A 784301 terméket hozzáadtuk a kosárhoz.

Phasenschraubklemme mit Einhängehilfe

Cikkszám 784401 PSK 4 30 SQL EH

A 784401 termék hozzá lett adva a jegyzettömbhöz.

A 784401 terméket hozzáadtuk a kosárhoz.

Cikkszám 784501 PSK 10 65 SQL EH

A 784501 termék hozzá lett adva a jegyzettömbhöz.

A 784501 terméket hozzáadtuk a kosárhoz.

Phasenschraubklemme mit Federvorspannung

Cikkszám 784480 PSK FV 4 30 SQL

A 784480 termék hozzá lett adva a jegyzettömbhöz.

A 784480 terméket hozzáadtuk a kosárhoz.

Phasenschraubklemme mit großem Klemmbereich

Cikkszám 784085 PSK 10 85 SQL

A 784085 termék hozzá lett adva a jegyzettömbhöz.

A 784085 terméket hozzáadtuk a kosárhoz.

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Cikkszám 769511 ESTC PSK 5000 SN7249

Ön nem jogosult a letöltésre 769511m_D.dxf

A 769511 termék hozzá lett adva a jegyzettömbhöz.

A 769511 terméket hozzáadtuk a kosárhoz.

Phasenschraubklemme

Cikkszám 784032 PSK 10 32 SQL

Ön nem jogosult a letöltésre 784032.stp

Ön nem jogosult a letöltésre 784032.igs

Ön nem jogosult a letöltésre 784032.dwg

Ön nem jogosult a letöltésre 784032.jt

Ön nem jogosult a letöltésre 784032m_D.dxf

A 784032 termék hozzá lett adva a jegyzettömbhöz.

A 784032 terméket hozzáadtuk a kosárhoz.

Phasenschraubklemme mit Sicherungsbügel

Cikkszám 784038 PSK 10 32 SQL SB

A 784038 termék hozzá lett adva a jegyzettömbhöz.

A 784038 terméket hozzáadtuk a kosárhoz.

Kugelkopfhaube starr

Cikkszám 772314 KKH 20 SQL

A 772314 termék hozzá lett adva a jegyzettömbhöz.

A 772314 terméket hozzáadtuk a kosárhoz.

Cikkszám 772324 KKH 25 SQL

A 772324 termék hozzá lett adva a jegyzettömbhöz.

A 772324 terméket hozzáadtuk a kosárhoz.

Universalklemme

Cikkszám 773236 UK 25 SQL

A 773236 termék hozzá lett adva a jegyzettömbhöz.

A 773236 terméket hozzáadtuk a kosárhoz.

Cikkszám 773331 UK 30 SQL

A 773331 termék hozzá lett adva a jegyzettömbhöz.

A 773331 terméket hozzáadtuk a kosárhoz.
