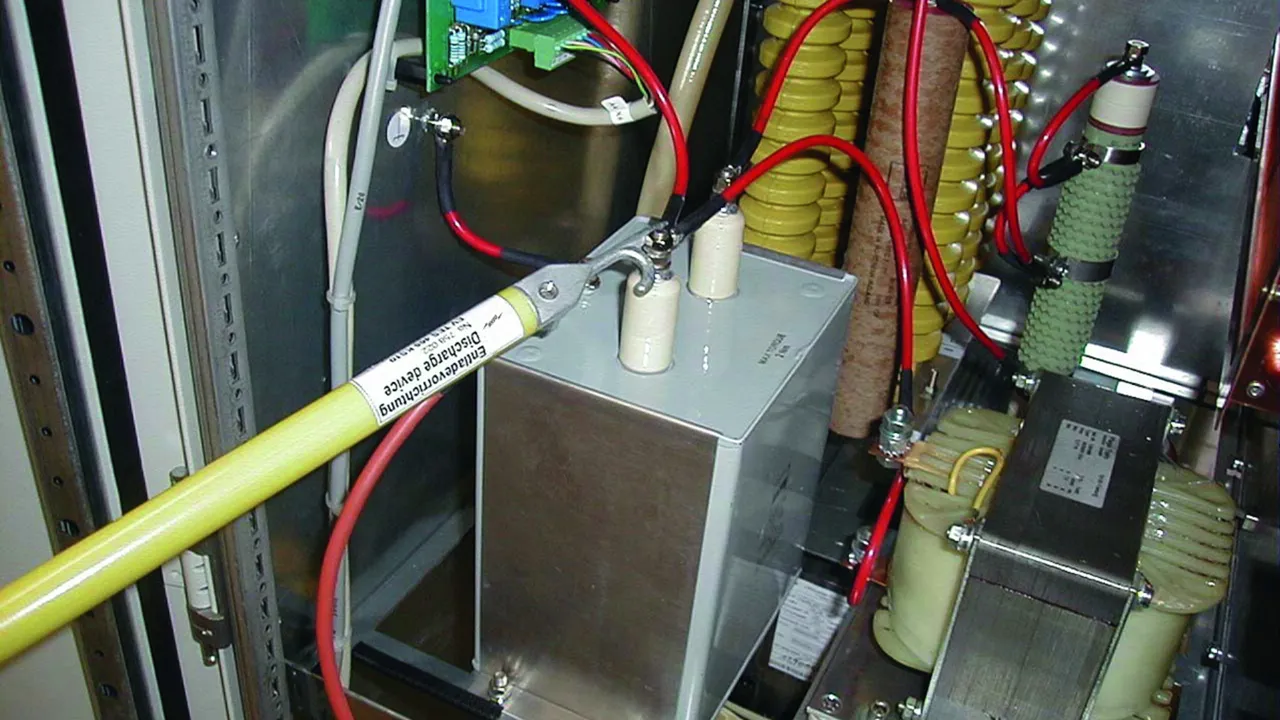

Entlade- und Potentialausgleichsvorrichtungen

Zum Ableiten statischer Aufladungen
Unterschiedliche Tastspitzen
Einhängeklinke speziell für Elektrofilteranlagen, zum Einhängen an Rundleiter Ø12 ... 26,5 mm
Seileinführungen wasserdicht kunststoffummantelt, mit zusätzlichem Knickschutz

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

1 Termék

Cikkszám 758020 EV TES 465 EK

GTIN 4013364098992, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.44 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

A 758020 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758020 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

1 Termék

Cikkszám 758021 EV TES 465 EZ

GTIN 4013364099005, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.20 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

A 758021 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758021 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Bohrung Ø8,4 mm und Silikonleitung.

1 Termék

Cikkszám 758022 EV TES 465 KS10

GTIN 4013364099012, Vámtarifa szám (EU): 85369095, Bruttó súly: 750.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

A 758022 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758022 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

1 Termék

Cikkszám 758001 EV TS 2000 EK

GTIN 4013364004030, Vámtarifa szám (EU): 85369095, Bruttó súly: 3.22 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

A 758001 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758001 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Erdungszange mit Spannfeder

1 Termék

Cikkszám 758003 EV TS 2000 EZ

GTIN 4013364004047, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.95 kg, PU: 1.00 Stk.

Képek

További információ

Műszaki adatok

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn
^*) Prüfung nach eigenen Angaben

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Isoliervermögen Isolierrohr (in Anlehnung an DIN VDE 0681-1)	75 kV
Max. Ableitstoßstrom (8/20 µs)*	50 kA
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
^*) Prüfung nach eigenen Angaben

A 758003 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758003 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Zum Einhängen an Rundleitern Ø12 ... 26,5 mm von Elektrofilteranlagen.

1 Termék

Cikkszám 758015 EV EH 1725 EK

GTIN 4013364041608, Vámtarifa szám (EU): 85369095, Bruttó súly: 3.62 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Werkstoff Einhängeklinke	Bronze/gal Sn

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Anschließteil an Erdungsanlage	Erdungsklemme Typ F 2, Klemmbereich bis 30 mm
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängeklinke	Bronze/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

A 758015 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758015 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Termék

Cikkszám 758025 EV TES STK 1500 KS

GTIN 4013364127838, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.29 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

A 758025 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758025 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Termék

Cikkszám 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Vámtarifa szám (EU): 85369095, Bruttó súly: 5.16 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Werkstoff Einhängebügel	NIRO

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängebügel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

A 758028 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758028 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

1 Termék

Cikkszám 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Vámtarifa szám (EU): 85369095, Bruttó súly: 3.21 kg, PU: 1.00 Stk.

Képek

További információ

Műszaki adatok

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm
Farbe Klemme A / B / C	schwarz
Farbe Klemme D	rot
Mögliche Klemmenbetätigungen	> 500
Max. zulässiger Dauerstrom	10 A
Einsatztemperaturbereich	-30 °C ... +50 °C
Lagertemperaturbereich	-40 °C ... +70 °C
Leiteraufbau	feindrähtige blanke Cu-Litze nach VDE 0295-6
Durchschlagfestigkeit Seilmantel	min. 10 kV/mm
Wandstärke Isolation	1,20 mm (typisch)
Isolierung	PVC-Mischung TM2 nach HD21.1

A 758099 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758099 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

1 Termék

Cikkszám 758036 EV TES 465 SN7215

GTIN 4013364133884, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.35 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

A 758036 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758036 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

1 Termék

Cikkszám 758075 EV TS STK 1470

GTIN 4013364247789, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.75 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1470 mm
Schraube	M8 x 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

A 758075 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758075 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

1 Termék

Cikkszám 758085 EV TES STK 1500

GTIN 4013364247819, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.42 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

A 758085 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758085 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

1 Termék

Cikkszám 758095 EV EHB STK 1600

GTIN 4013364247826, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.32 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

CAD fájlok

Műszaki adatok

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Schraube	M8 x 20 mm
Werkstoff Einhängebügel	NIRO

A 758095 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758095 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Entlade- und Potentialausgleichsvorrichtungen

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

Cikkszám 758020 EV TES 465 EK

A 758020 termék hozzá lett adva a jegyzettömbhöz.

A 758020 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

Cikkszám 758021 EV TES 465 EZ

A 758021 termék hozzá lett adva a jegyzettömbhöz.

A 758021 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Cikkszám 758022 EV TES 465 KS10

A 758022 termék hozzá lett adva a jegyzettömbhöz.

A 758022 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

Cikkszám 758001 EV TS 2000 EK

A 758001 termék hozzá lett adva a jegyzettömbhöz.

A 758001 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Erdungszange mit Spannfeder

Cikkszám 758003 EV TS 2000 EZ

A 758003 termék hozzá lett adva a jegyzettömbhöz.

A 758003 terméket hozzáadtuk a kosárhoz.

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Cikkszám 758015 EV EH 1725 EK

A 758015 termék hozzá lett adva a jegyzettömbhöz.

A 758015 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Cikkszám 758025 EV TES STK 1500 KS

A 758025 termék hozzá lett adva a jegyzettömbhöz.

A 758025 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Cikkszám 758028 EV EHB 1600 SN7114

A 758028 termék hozzá lett adva a jegyzettömbhöz.

A 758028 terméket hozzáadtuk a kosárhoz.

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

Cikkszám 758099 PAV 3+1 16 ZAK

A 758099 termék hozzá lett adva a jegyzettömbhöz.

A 758099 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

Cikkszám 758036 EV TES 465 SN7215

Ön nem jogosult a letöltésre 758036.stp

Ön nem jogosult a letöltésre 758036.igs

Ön nem jogosult a letöltésre 758036.jt

Ön nem jogosult a letöltésre 758036.dwg

A 758036 termék hozzá lett adva a jegyzettömbhöz.

A 758036 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

Cikkszám 758075 EV TS STK 1470

A 758075 termék hozzá lett adva a jegyzettömbhöz.

A 758075 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

Cikkszám 758085 EV TES STK 1500

A 758085 termék hozzá lett adva a jegyzettömbhöz.

A 758085 terméket hozzáadtuk a kosárhoz.

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

Cikkszám 758095 EV EHB STK 1600

Ön nem jogosult a letöltésre 758095.stp

Ön nem jogosult a letöltésre 758095.igs

Ön nem jogosult a letöltésre 758095.jt

Ön nem jogosult a letöltésre 758095.dwg

Ön nem jogosult a letöltésre 758095m_D.dxf

A 758095 termék hozzá lett adva a jegyzettömbhöz.

A 758095 terméket hozzáadtuk a kosárhoz.
