Phasenseitige Anschlusselemente für Schaltanlagen

Zur phasenseitigen Bestückung von ein- bis fünfpoligen Erdungs- und Kurzschließvorrichtungen
Mit Verdrehungsschutz Ausführung PK1
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

Kugelkopfhaube starr, Spindel mit Sechskant

2 Termékek

Cikkszám 772310 KKH 20 SK

GTIN 4013364057593, Vámtarifa szám (EU): 85359000, Bruttó súly: 469.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 772310 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772310 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 772320 KKH 25 SK

GTIN 4013364057432, Vámtarifa szám (EU): 85359000, Bruttó súly: 785.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 772320 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772320 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Kugelkopfhaube starr, Spindel mit Querstift

2 Termékek

Cikkszám 772311 KKH 20 SQ

GTIN 4013364057586, Vámtarifa szám (EU): 85359000, Bruttó súly: 482.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 772311 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772311 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 772321 KKH 25 SQ

GTIN 4013364057449, Vámtarifa szám (EU): 85359000, Bruttó súly: 756.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 772321 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772321 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

2 Termékek

Cikkszám 772330 KKH 20 D SK

GTIN 4013364069220, Vámtarifa szám (EU): 85359000, Bruttó súly: 560.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 772330 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772330 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 772340 KKH 25 D SK

GTIN 4013364057456, Vámtarifa szám (EU): 85359000, Bruttó súly: 878.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 772340 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772340 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

2 Termékek

Cikkszám 772331 KKH 20 D SQ

GTIN 4013364066304, Vámtarifa szám (EU): 85359000, Bruttó súly: 566.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 772331 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772331 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 772341 KKH 25 D SQ

GTIN 4013364057425, Vámtarifa szám (EU): 85359000, Bruttó súly: 902.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 772341 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772341 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Rundbolzenklemme, Spindel mit Querstift

Für Kontaktrundbolzen in Schaltanlagen.

4 Termékek

Cikkszám 715314 RBK 25 SQ SN7151

GTIN 4013364132474, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.61 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 715314 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 715314 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 715315 RBK 26 SQ SN7255

GTIN 4013364135338, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.60 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 715315 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 715315 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 715313 RBK 30 SQ SN7642

GTIN 4013364154971, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.55 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 715313 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 715313 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 715312 RBK 35 SQ

GTIN 4013364150386, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.50 kg, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

A 715312 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 715312 terméket hozzáadtuk a kosárhoz.

Webshop indítása

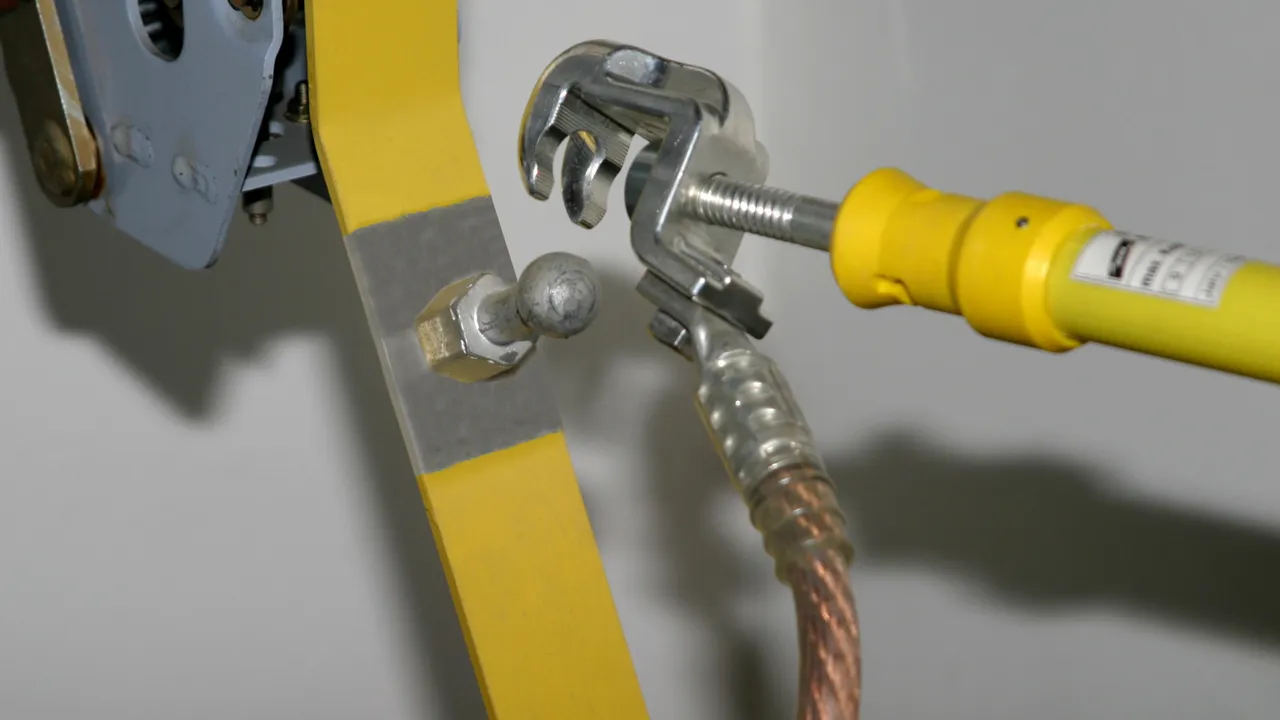

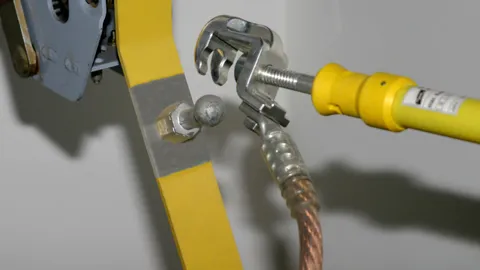

Universalklemme, Spindel mit Sechskant

2 Termékek

Cikkszám 773034 UK 25 SK

GTIN 4013364114562, Vámtarifa szám (EU): 85359000, Bruttó súly: 634.40 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

CAD fájlok

Műszaki adatok

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

A 773034 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773034 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 773130 UK 30 SK

GTIN 4013364057722, Vámtarifa szám (EU): 85359000, Bruttó súly: 801.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

A 773130 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773130 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Universalklemme, Spindel mit Querstift

2 Termékek

Cikkszám 773234 UK 25 SQ

GTIN 4013364114555, Vámtarifa szám (EU): 85359000, Bruttó súly: 660.60 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

A 773234 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773234 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 773330 UK 30 SQ

GTIN 4013364057760, Vámtarifa szám (EU): 85359000, Bruttó súly: 830.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

A 773330 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773330 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Phasenanschlussstück, Spindel mit Querstift

Zum Anschrauben mit Gewindebolzen M16 in Schaltanlagen.

1 Termék

Cikkszám 771316 PAS EK SQ 16

GTIN 4013364150393, Vámtarifa szám (EU): 85359000, Bruttó súly: 418.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

Műszaki adatok

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Spindel	Cu-Legierung/gal Sn

A 771316 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 771316 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Phasenseitige Anschlusselemente für Schaltanlagen

Details

Kugelkopfhaube starr, Spindel mit Sechskant

Cikkszám 772310 KKH 20 SK

A 772310 termék hozzá lett adva a jegyzettömbhöz.

A 772310 terméket hozzáadtuk a kosárhoz.

Cikkszám 772320 KKH 25 SK

Ön nem jogosult a letöltésre 772320.stp

Ön nem jogosult a letöltésre 772320.igs

Ön nem jogosult a letöltésre 772320.jt

Ön nem jogosult a letöltésre 772320.dwg

A 772320 termék hozzá lett adva a jegyzettömbhöz.

A 772320 terméket hozzáadtuk a kosárhoz.

Kugelkopfhaube starr, Spindel mit Querstift

Cikkszám 772311 KKH 20 SQ

A 772311 termék hozzá lett adva a jegyzettömbhöz.

A 772311 terméket hozzáadtuk a kosárhoz.

Cikkszám 772321 KKH 25 SQ

A 772321 termék hozzá lett adva a jegyzettömbhöz.

A 772321 terméket hozzáadtuk a kosárhoz.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

Cikkszám 772330 KKH 20 D SK

A 772330 termék hozzá lett adva a jegyzettömbhöz.

A 772330 terméket hozzáadtuk a kosárhoz.

Cikkszám 772340 KKH 25 D SK

A 772340 termék hozzá lett adva a jegyzettömbhöz.

A 772340 terméket hozzáadtuk a kosárhoz.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

Cikkszám 772331 KKH 20 D SQ

A 772331 termék hozzá lett adva a jegyzettömbhöz.

A 772331 terméket hozzáadtuk a kosárhoz.

Cikkszám 772341 KKH 25 D SQ

A 772341 termék hozzá lett adva a jegyzettömbhöz.

A 772341 terméket hozzáadtuk a kosárhoz.

Rundbolzenklemme, Spindel mit Querstift

Cikkszám 715314 RBK 25 SQ SN7151

Ön nem jogosult a letöltésre 715314m_D.dxf

A 715314 termék hozzá lett adva a jegyzettömbhöz.

A 715314 terméket hozzáadtuk a kosárhoz.

Cikkszám 715315 RBK 26 SQ SN7255

Ön nem jogosult a letöltésre 715315m_D.dxf

A 715315 termék hozzá lett adva a jegyzettömbhöz.

A 715315 terméket hozzáadtuk a kosárhoz.

Cikkszám 715313 RBK 30 SQ SN7642

Ön nem jogosult a letöltésre 715313m_D.dxf

A 715313 termék hozzá lett adva a jegyzettömbhöz.

A 715313 terméket hozzáadtuk a kosárhoz.

Cikkszám 715312 RBK 35 SQ

Ön nem jogosult a letöltésre 715312m_D.dxf

A 715312 termék hozzá lett adva a jegyzettömbhöz.

A 715312 terméket hozzáadtuk a kosárhoz.

Universalklemme, Spindel mit Sechskant

Cikkszám 773034 UK 25 SK

Ön nem jogosult a letöltésre 773034.stp

Ön nem jogosult a letöltésre 773034.igs

Ön nem jogosult a letöltésre 773034.jt

Ön nem jogosult a letöltésre 773034.dwg

Ön nem jogosult a letöltésre 773034m_D.dxf

A 773034 termék hozzá lett adva a jegyzettömbhöz.

A 773034 terméket hozzáadtuk a kosárhoz.

Cikkszám 773130 UK 30 SK

A 773130 termék hozzá lett adva a jegyzettömbhöz.

A 773130 terméket hozzáadtuk a kosárhoz.

Universalklemme, Spindel mit Querstift

Cikkszám 773234 UK 25 SQ

A 773234 termék hozzá lett adva a jegyzettömbhöz.

A 773234 terméket hozzáadtuk a kosárhoz.

Cikkszám 773330 UK 30 SQ

A 773330 termék hozzá lett adva a jegyzettömbhöz.

A 773330 terméket hozzáadtuk a kosárhoz.

Phasenanschlussstück, Spindel mit Querstift

Cikkszám 771316 PAS EK SQ 16

Ön nem jogosult a letöltésre 771316.stp

Ön nem jogosult a letöltésre 771316.igs

Ön nem jogosult a letöltésre 771316.jt

Ön nem jogosult a letöltésre 771316.dwg

A 771316 termék hozzá lett adva a jegyzettömbhöz.

A 771316 terméket hozzáadtuk a kosárhoz.
