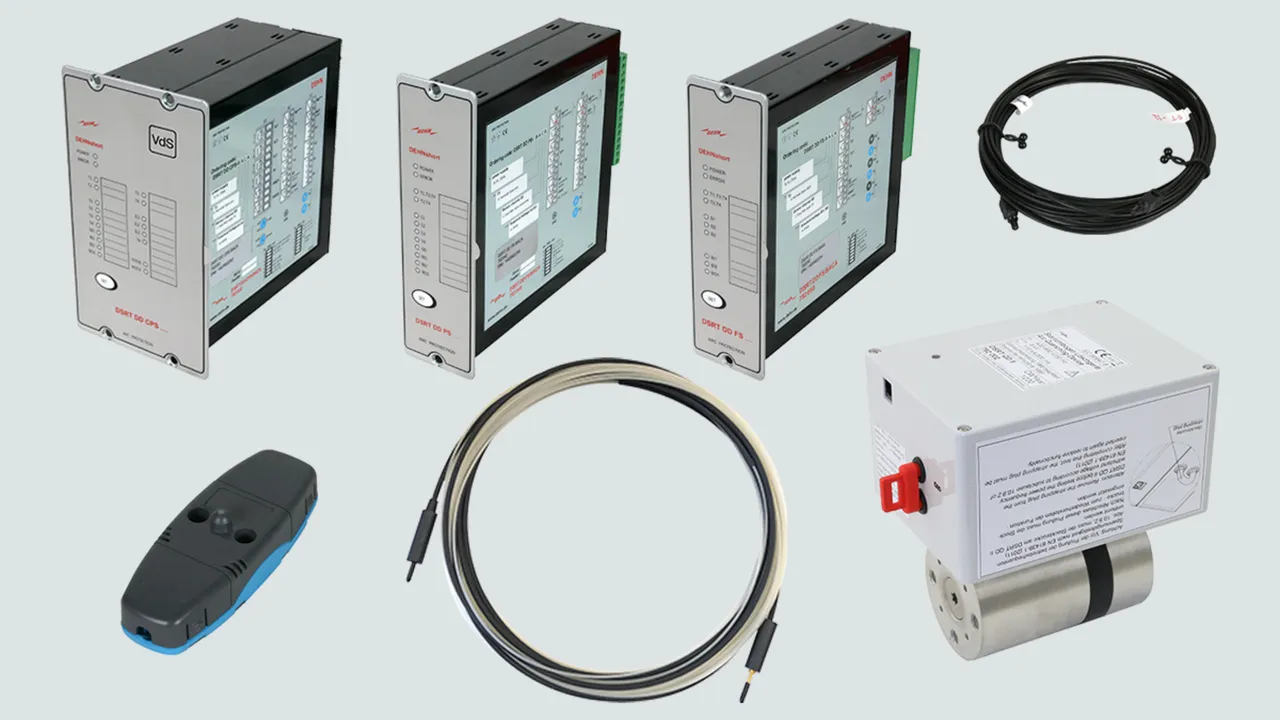

Aktives Störlichtbogenschutzsystem DEHNshort

  • Personen-, Anlagen- und Anlagenfunktionsschutz gemäß DIN EN 61439-2, Bbl. 1 (IEC/TR 61641 ed. 3, 2014)
  • Einsatz in Niederspannungs-Schaltgerätekombinationen gemäß DIN EN 61439-2 nach Integrationsprüfungen gemäß DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Höchste Anlagenverfügbarkeit
  • Modularer Systemaufbau
  • Systemstatus wird in der Front der Anlage signalisiert

Details

Erfassungsgeräte in der Tür
lorem ipsum
Eingebaute Schutzstromwandler
lorem ipsum
Eingebaute Lichtsensoren
lorem ipsum
Löschgeräte im eingebauten Zustand
lorem ipsum
Prinzipschaltbild
lorem ipsum

További információ


Erfassungsgerät (Strom + Licht)

Erfassungsgerät DSRT DD CPS .... für Strom- und Lichterfassung (Punktsensoren DSRT PS) inkl. Ausgang zum Anschluss zweier Löschgeräte DSRT QD II.

2 Termékek

Cikkszám 782030 DSRT DD CPS BACA

GTIN 4013364245792, Vámtarifa szám (EU): 85364900, Bruttó súly: 1.48 kg, PU: 1.00 Stk.


Képek

További információ

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von punktförmigen Lichtsensoren
und einem Stromwandlersatz
Einbau in die Schaltschranktüre
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensor
Relaisausgänge: 4 potenzialfrei
5 A, 250 V AC/DC
Stromeingangssignal: 1 / 5 A
Anzahl Stromwandleranschlüsse:
3 für Außenleiter 1 für Summenstrom

Fabrikat: DEHN
Typ: DSRT DD CPS BACA
Art.-Nr.: 782030
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Min. / max. Spannung (UN ) 18-72 V DC
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 102 mm
Einbaumaß (h x b x t) 157 x 82 x 164 mm
Sensoreingänge S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Stromeingänge 1 A / 5 A (IL1, IL2, IL3, Io)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Hochgeschwindigkeitsausgänge bis 250 V AC/DC 2 A (HS01, HS02)
Löschgeräteausgänge LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Auslösezeit HSO < 2 ms
Auslösezeit TX < 2 ms
Zulassungen VdS

A 782030 termék hozzá lett adva a jegyzettömbhöz.

A 782030 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782031 DSRT DD CPS AACA

GTIN 4013364245815, Vámtarifa szám (EU): 85364900, Bruttó súly: 1.48 kg, PU: 1.00 Stk.


Képek

További információ

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von punktförmigen Lichtsensoren
und einem Stromwandlersatz
Einbau in die Schaltschranktüre
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige.
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensor
Relaisausgänge: 4 potenzialfrei
5 A, 250 V AC/DC
Stromeingangssignal: 1 / 5 A
Anzahl Stromwandleranschlüsse:
3 für Außenleiter 1 für Summenstrom

Fabrikat: DEHN
Typ: DSRT DD CPS AACA
Art.-Nr.: 782031
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Min. / max. Spannung (UN ) 92-265 V AC / DC
Frequenz 50 / 60 Hz
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 102 mm
Einbaumaß (h x b x t) 157 x 82 x 164 mm
Sensoreingänge S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Stromeingänge 1 A / 5 A (IL1, IL2, IL3, Io)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Hochgeschwindigkeitsausgänge bis 250 V AC/DC 2 A (HS01, HS02)
Löschgeräteausgänge LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Auslösezeit HSO < 2 ms
Auslösezeit TX < 2 ms
Zulassungen VdS

A 782031 termék hozzá lett adva a jegyzettömbhöz.

A 782031 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Erfassungsgerät (Punktsensor)

Erfassungsgerät DSRT DD PS .... für Lichterfassung (Punktsensoren DSRT PS) inkl. Ausgang zum Anschluss zweier Löschgeräte DSRT QD II.

2 Termékek

Cikkszám 782040 DSRT DD PS BACA

GTIN 4013364245822, Vámtarifa szám (EU): 85364900, Bruttó súly: 953.00 g, PU: 1.00 Stk.


Képek

További információ

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 12 punktförmigen Lichtsensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD PS BACA
Art.-Nr.: 782040
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Min. / max. Spannung (UN ) 18-72 V DC
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 52 mm
Einbaumaß (h x b x t) 157 x 45 x 164 mm
Sensoreingänge S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Löschgeräteausgänge LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Auslösezeit TX < 2 ms
Zulassungen VdS

A 782040 termék hozzá lett adva a jegyzettömbhöz.

A 782040 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782041 DSRT DD PS AACA

GTIN 4013364245839, Vámtarifa szám (EU): 85364900, Bruttó súly: 953.00 g, PU: 1.00 Stk.


Képek

További információ

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 12 punktförmigen Lichtsensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD PS AACA
Art.-Nr.: 782041
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Min. / max. Spannung (UN ) 92-265 V AC / DC
Frequenz 50 / 60 Hz
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 52 mm
Einbaumaß (h x b x t) 157 x 45 x 164 mm
Sensoreingänge S1, S2, S3, S4 (pro Kanal Anschluss von 3 Sensoren (DSRT PS) möglich)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Löschgeräteausgänge LWL (entspr. min. 43 mA) (2x TX)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Auslösezeit TX < 2 ms
Zulassungen VdS

A 782041 termék hozzá lett adva a jegyzettömbhöz.

A 782041 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Erfassungsgerät (Faseroptischer Sensor)

Erfassungsgerät DSRT DD FS .... für Lichterfassung (Faseroptischer Sensor DSRT FS).

2 Termékek

Cikkszám 782050 DSRT DD FS BAAA

GTIN 4013364245846, Vámtarifa szám (EU): 85364900, Bruttó súly: 1020.00 g, PU: 1.00 Stk.


Képek

További információ

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 3 faseroptischen Sensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Optische Eingänge: 3
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD FS BAAA
Art.-Nr.: 782050
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Min. / max. Spannung (UN ) 18-72 V DC
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 52 mm
Einbaumaß (h x b x t) 157 x 45 x 164 mm
Sensoreingänge S1, S2, S3 (pro Kanal Anschluss eines faseroptischen Sensors (DSRT FS) möglich)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Zulassungen VdS

A 782050 termék hozzá lett adva a jegyzettömbhöz.

A 782050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782051 DSRT DD FS AAAA

GTIN 4013364245853, Vámtarifa szám (EU): 85364900, Bruttó súly: 1020.00 g, PU: 1.00 Stk.


Képek

További információ

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 3 faseroptischen Sensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Optische Eingänge: 3
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD FS AAAA
Art.-Nr.: 782051
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Min. / max. Spannung (UN ) 92-265 V AC / DC
Frequenz 50 / 60 Hz
Störlichtbogenlöschzeit (tmtA ) < 3-4 ms mit DSRT QD II
Schutzart (Vorderseite) IP 50
Schutzart (Rückseite) IP 20
Abmessung Frontplatte (h x b ) 177 x 52 mm
Einbaumaß (h x b x t) 157 x 45 x 164 mm
Sensoreingänge S1, S2, S3 (pro Kanal Anschluss eines faseroptischen Sensors (DSRT FS) möglich)
Binäre Eingänge 24 V DC, 3 mA (BI1, BI2)
Auslöserelais bis 250 V AC/DC 5 A (T1, T2, T3, T4)
Binärer Ausgang 24 V DC 20 mA (B01)
Betriebstemperatur (TU ) –35 °C ... +70 °C
Auslösezeit Relais 7 ms
Zulassungen VdS

A 782051 termék hozzá lett adva a jegyzettömbhöz.

A 782051 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Löschgerät QD II

Löschgerät für den Anschluss an die Erfassungsgeräte DSRT DD CPS und DSRT DD PS.

1 Termék

Cikkszám 782002 DSRT QD II

GTIN 4013364312562, Vámtarifa szám (EU): 85363090, Bruttó súly: 5.23 kg, PU: 1.00 Stk.


Képek

További információ

Löschgerät
Löschgerät zum Löschen des Störlichtbogens mit
2-phasigem Anschluss an das Hauptsammelschienensystem.
Bemessungsstoßstromfestigkeit Ipk: 242 kA
Bemessungskurzzeitstromfestigkeit Icw: 110 kA / 300 ms
Bemessungsbetriebsspannung: 690 V / AC
Bemessungsfrequenz: 50 Hz / 60 Hz

Fabrikat: DEHN
Typ: DSRT QD II
Art.-Nr.: 782002
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Norm IEC 60947-9-1:2019
Bemessungsbetriebsspannung (Ue ) 400 – 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw ) 110 kA, 300 ms
Bemessungsstoßstromfestigkeit (Ipk ) 242 kA
Abmessung (h x b x t) 177 x 120 x 180 mm
Netzformen TN, TT, IT
Schutzart IP 00
Zulassungen VdS

A 782002 termék hozzá lett adva a jegyzettömbhöz.

A 782002 terméket hozzáadtuk a kosárhoz.

Webshop indítása

LWL

Konfektionierte Lichtwellenleiter zur Verbindung zwischen Erfassungsgeräten DSRT DD CPS, DSRT DD PS und Löschgeräteeinheiten DSRT QD II.
1 Satz = 2 Stück.

4 Termékek

Cikkszám 782020 DSRT LWL 0.75

GTIN 4013364236509, Vámtarifa szám (EU): 85447000, Bruttó súly: 10.00 g/PAK, PU: 1.00 PAK


Képek

További információ

Konfektionierte Lichtwellenleiter 0,75 m
Konfektionierte Lichtwellenleiter
zur Verbindung zwischen
Erfassungsgeräten DSRT DD CPS, DSRT DD PS
und Löschgerät DSRT QD II
Länge: 0,75 m


Fabrikat: DEHN
Typ: DSRT LWL 0.75
Art.-Nr.: 782020
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Länge 0,75 m
Durchmesser 2,2 mm
Zulassungen VdS

A 782020 termék hozzá lett adva a jegyzettömbhöz.

A 782020 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782022 DSRT LWL 2.00

GTIN 4013364236516, Vámtarifa szám (EU): 85447000, Bruttó súly: 20.00 g/PAK, PU: 1.00 PAK


Képek

További információ

Konfektionierte Lichtwellenleiter 2,00 m
Konfektionierte Lichtwellenleiter
zur Verbindung zwischen
Erfassungsgeräten DSRT DD CPS, DSRT DD PS
und Löschgerät DSRT QD II
Länge: 2,00 m

Fabrikat: DEHN
Typ: DSRT LWL 2.00
Art.-Nr.: 782022
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Länge 2 m
Durchmesser 2,2 mm
Zulassungen VdS

A 782022 termék hozzá lett adva a jegyzettömbhöz.

A 782022 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782024 DSRT LWL 4.00

GTIN 4013364237193, Vámtarifa szám (EU): 85447000, Bruttó súly: 36.00 g/PAK, PU: 1.00 PAK


Képek

További információ

Konfektionierte Lichtwellenleiter 4,00 m
Konfektionierte Lichtwellenleiter
zur Verbindung zwischen
Erfassungsgeräten DSRT DD CPS, DSRT DD PS
und Löschgerät DSRT QD II
Länge: 4,00 m

Fabrikat: DEHN
Typ: DSRT LWL 4.00
Art.-Nr.: 782024
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Länge 4 m
Durchmesser 2,2 mm
Zulassungen VdS

A 782024 termék hozzá lett adva a jegyzettömbhöz.

A 782024 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782028 DSRT LWL 8.00

GTIN 4013364237223, Vámtarifa szám (EU): 85447000, Bruttó súly: 66.00 g/PAK, PU: 1.00 PAK


Képek

További információ

Konfektionierte Lichtwellenleiter 8,00 m
Konfektionierte Lichtwellenleiter
zur Verbindung zwischen
Erfassungsgeräten DSRT DD CPS, DSRT DD PS
und Löschgerät DSRT QD II
Länge: 8,00 m

Fabrikat: DEHN
Typ: DSRT LWL 8.00
Art.-Nr.: 782028
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Länge 8 m
Durchmesser 2,2 mm
Zulassungen VdS

A 782028 termék hozzá lett adva a jegyzettömbhöz.

A 782028 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Punktsensor

Punktsensor DSRT PS zur Erfassung von Lichtbögen. Serieller Anschluss von max. 3 Sensoren an jedem Sensoreingang der Geräte DSRT DD CPS und DSRT DD PS möglich.

1 Termék

Cikkszám 782060 DSRT PS

GTIN 4013364245860, Vámtarifa szám (EU): 85364900, Bruttó súly: 32.00 g, PU: 1.00 Stk.


Képek

További információ

Punktsensor
Punktförmiger Lichtsensor zur Erfassung der
Lichtemission des Störlichtbogens ab 5 kA.

Fabrikat: DEHN
Typ: DSRT PS
Art.-Nr.: 782060
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Abmessung (l x b x h) 90 x 32,8 x 19,5 mm
Befestigungslöcher 2x 3,2 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 90° (180°)
Max. Abstand zum Störlichtbogen 2 m (0,5 m)
Sensorverdrahtung 2 Adern und Abschirmung
Sensorkabelspezifikation Twisted pair max. 0,5 mm², geschirmt
Max. Sensorkabellänge je Sensorkanal 100 m
Schutzart IP 60
Betriebstemperatur (TU ) –20 °C ... +85 °C
Zulassungen VdS

A 782060 termék hozzá lett adva a jegyzettömbhöz.

A 782060 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Faseroptischer Sensor

Faseroptischer Sensor DSRT FS zur Erfassung von Lichtbögen. Anschluss von einem Sensor an jedem Sensoreingang des Gerätes DSRT DD FS möglich.

5 Termékek

Cikkszám 782077 DSRT FS 8 1.5

GTIN 4013364273375, Vámtarifa szám (EU): 85447000, Bruttó súly: 142.59 g, PU: 1.00 Stk.


Képek

További információ

Faseroptischer Sensor 8 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission des
Störlichtbogens ab 5 kA.
Gesamtlänge: 8 m

Fabrikat: DEHN
Typ: DSRT FS 8 1.5
Art.-Nr.: 782077
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Sensorlänge 8 m
Aktive Sensorlänge 5 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

A 782077 termék hozzá lett adva a jegyzettömbhöz.

A 782077 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782081 DSRT FS 10 1.5

GTIN 4013364273344, Vámtarifa szám (EU): 85447000, Bruttó súly: 147.27 g, PU: 1.00 Stk.


Képek

További információ

Faseroptischer Sensor 10 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission des
Störlichtbogens ab 5 kA.
Gesamtlänge: 10 m

Fabrikat: DEHN
Typ: DSRT FS 10 1.5
Art.-Nr.: 782081
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Sensorlänge 10 m
Aktive Sensorlänge 7 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

A 782081 termék hozzá lett adva a jegyzettömbhöz.

A 782081 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782085 DSRT FS 12 1.5

GTIN 4013364273443, Vámtarifa szám (EU): 85447000, Bruttó súly: 150.00 g, PU: 1.00 Stk.


Képek

További információ

Faseroptischer Sensor 12 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens ab 5 kA.
Gesamtlänge: 12 m

Fabrikat: DEHN
Typ: DSRT FS 12 1.5
Art.-Nr.: 782085
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Sensorlänge 12 m
Aktive Sensorlänge 9 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

A 782085 termék hozzá lett adva a jegyzettömbhöz.

A 782085 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782091 DSRT FS 15 1.5

GTIN 4013364273474, Vámtarifa szám (EU): 85447000, Bruttó súly: 156.67 g, PU: 1.00 Stk.


Képek

További információ

Faseroptischer Sensor 15 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens ab 5 kA.
Gesamtlänge: 15 m


Fabrikat: DEHN
Typ: DSRT FS 15 1.5
Art.-Nr.: 782091
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Sensorlänge 15 m
Aktive Sensorlänge 12 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

A 782091 termék hozzá lett adva a jegyzettömbhöz.

A 782091 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 782092 DSRT FS 17 1.5

GTIN 4013364468092, Vámtarifa szám (EU): 85447000, Bruttó súly: 170.88 g, PU: 1.00 Stk.


Képek

További információ

Faseroptischer Sensor 17 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens ab 5 kA.
Gesamtlänge: 17 m

Fabrikat: DEHN
Typ: DSRT FS 17 1.5
Art.-Nr.: 782092
oder gleichwertig.

Tanúsítványok



Műszaki adatok

Sensorlänge 17 m
Aktive Sensorlänge 14 m
Durchmesser 1,2 mm
Biegeradius 50 mm
Untere Ansprechschwelle (Iparc ) 5 kA
Detektionsradius 360°
Max. Abstand zum Störlichtbogen max. 10 cm
Betriebstemperatur (TU ) –5 °C ... +85 °C

A 782092 termék hozzá lett adva a jegyzettömbhöz.

A 782092 terméket hozzáadtuk a kosárhoz.

Webshop indítása

back to top
