Kurzschließschiene

  • Einfach online die passende Kurzschließschiene erstellen
  • Individuelle Konfiguration
  • Permanente Plausiblitätsprüfung im Hintergrund
  • Mit Längsnut zur sicheren Kontaktierung
  • Hohe Kurzschlussstromfestigkeit bis max. 130 kA / 0,5 s für Niederpannungsanlagen (NS) und 80 kA / 0,5 s für Mittelspannungsanlagen (MS)
  • Betätigung mit Erdungsstangen in Ausführung Spindel mit Sechskant oder Spindel mit Querstift
  • Schienen- und Erdungsseillängen können über den EuK-Konfigurator online ausgewählt werden

Details

SQ: Spindel mit Querstift (Bajonettausführung).
lorem ipsum
lorem ipsum
SK: Spindel mit Sechskant.
lorem ipsum
lorem ipsum

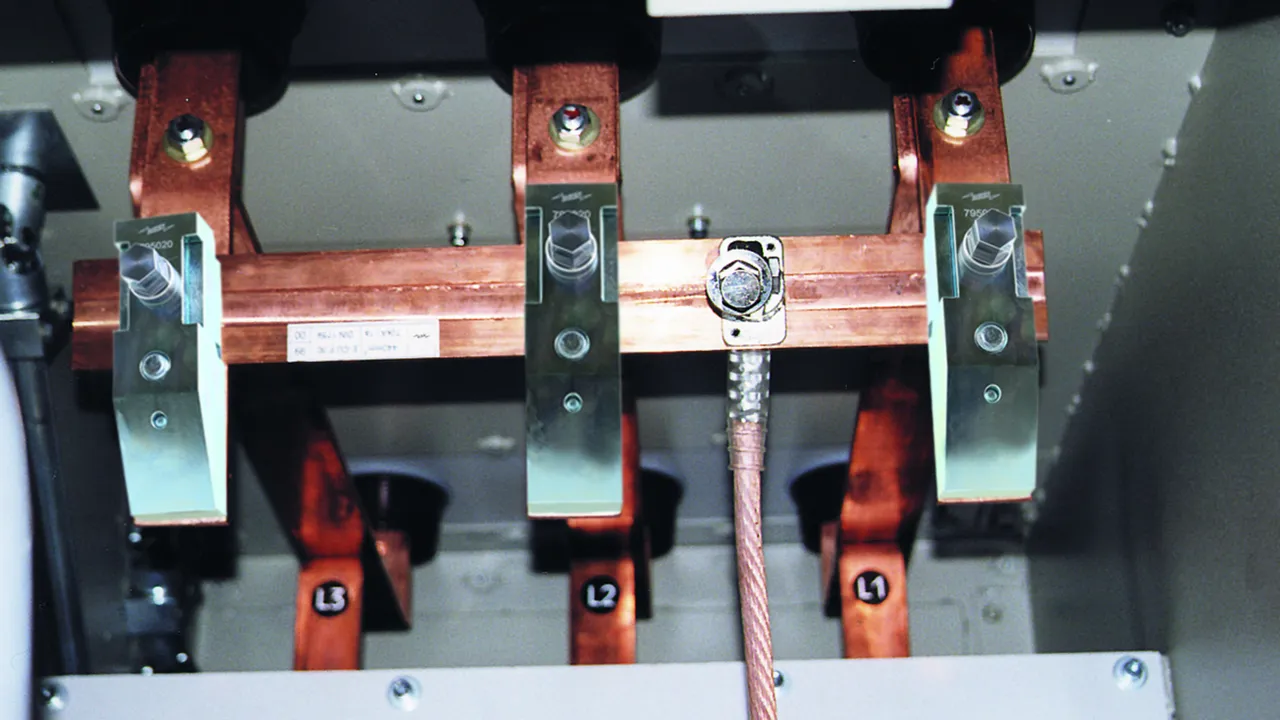

Klemmfestpunkt montiert auf Sammelschiene und eingebrachter Kurzschließschiene
lorem ipsum

Kurzschließschiene aus Kupfer

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 Termékek

Cikkszám VL2FG28 KS SQ C NS VL2FG28

GTIN 4013364450820, Vámtarifa szám (EU): 85359000, Bruttó súly: 6.18 kg, PU: 1.00 Stk.

Képek

További információ



Műszaki adatok

Anwendung NS
Einhängevorrichtung SQ
Position Einhängevorrichtung (IH ) 175 mm
Gesamtlänge (IG ) 500 mm
Schienenabstand (SA ) 150 mm
Max. Kurzschlussstrom Ik 0,5 s 130 kA
Max. Kurzschlussstrom Ik 1 s 90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

A VL2FG28 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A VL2FG28 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám VHNEFQE KS SK C NS VHNEFQE

GTIN 4013364450837, Vámtarifa szám (EU): 85359000, Bruttó súly: 6.14 kg, PU: 1.00 Stk.

Képek

További információ



Műszaki adatok

Anwendung NS
Einhängevorrichtung SK
Position Einhängevorrichtung (IH ) 175 mm
Gesamtlänge (IG ) 500 mm
Schienenabstand (SA ) 150 mm
Max. Kurzschlussstrom Ik 0,5 s 130 kA
Max. Kurzschlussstrom Ik 1 s 90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

A VHNEFQE termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A VHNEFQE terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN 4013364461963, Vámtarifa szám (EU): 85359000, Bruttó súly: 10.00 kg, PU: 1.00 Stk.

Képek

További információ



Műszaki adatok

Anwendung MS
Einhängevorrichtung SQ
Position Einhängevorrichtung (IH ) 525 mm
Gesamtlänge (IG ) 1500 mm
Schienenabstand (SA ) 450 mm
Max. Kurzschlussstrom Ik 0,5 s 80 kA
Max. Kurzschlussstrom Ik 1 s 80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

A VV7M6CQ termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A VV7M6CQ terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám V5DHK24 KSX SK C MS V5DHK24

GTIN 4013364461970, Vámtarifa szám (EU): 85359000, Bruttó súly: 10.00 kg, PU: 1.00 Stk.

Képek

További információ



Műszaki adatok

Anwendung MS
Einhängevorrichtung SK
Position Einhängevorrichtung (IH ) 525 mm
Gesamtlänge (IG ) 1500 mm
Schienenabstand (SA ) 450 mm
Max. Kurzschlussstrom Ik 0,5 s 80 kA
Max. Kurzschlussstrom Ik 1 s 80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

A V5DHK24 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A V5DHK24 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Kurzschließschiene aus Aluminium

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 Termékek

Cikkszám VNRLBXU KS SQ A NS VNRLBXU

GTIN 4013364450868, Vámtarifa szám (EU): 85359000, Bruttó súly: 10.00 kg, PU: 1.00 Stk.

Képek

További információ



Műszaki adatok

Anwendung NS
Einhängevorrichtung SQ
Position Einhängevorrichtung (IH ) 175 mm
Gesamtlänge (IG ) 500 mm
Schienenabstand (SA ) 150 mm
Max. Kurzschlussstrom Ik 0,5 s 90 kA
Max. Kurzschlussstrom Ik 1 s 64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.
Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

A VNRLBXU termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A VNRLBXU terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám VP33XYL KS SK A NS VP33XYL

GTIN 4013364450875, Vámtarifa szám (EU): 85359000, Bruttó súly: 10.00 kg, PU: 1.00 Stk.

Képek

További információ



Műszaki adatok

Anwendung NS
Einhängevorrichtung SK
Position Einhängevorrichtung (IH ) 175 mm
Gesamtlänge (IG ) 500 mm
Schienenabstand (SA ) 150 mm
Max. Kurzschlussstrom Ik 0,5 s 90 kA
Max. Kurzschlussstrom Ik 1 s 64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.
Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

A VP33XYL termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A VP33XYL terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN 4013364461994, Vámtarifa szám (EU): 85359000, Bruttó súly: 10.00 kg, PU: 1.00 Stk.

Képek

További információ



Műszaki adatok

Anwendung MS
Einhängevorrichtung SQ
Position Einhängevorrichtung (IH ) 675 mm
Gesamtlänge (IG ) 1500 mm
Schienenabstand (SA ) 450 mm
Max. Kurzschlussstrom Ik 0,5 s 60 kA
Max. Kurzschlussstrom Ik 1 s 60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.
Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

A VSJ3Y6N termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A VSJ3Y6N terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám VANH53Y KSX SK A MS VANH53Y

GTIN 4013364461987, Vámtarifa szám (EU): 85359000, Bruttó súly: 10.00 kg, PU: 1.00 Stk.

Képek

További információ



Műszaki adatok

Anwendung MS
Einhängevorrichtung SK
Position Einhängevorrichtung (IH ) 675 mm
Gesamtlänge (IG ) 1500 mm
Schienenabstand (SA ) 450 mm
Max. Kurzschlussstrom Ik 0,5 s 60 kA
Max. Kurzschlussstrom Ik 1 s 60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.
Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

A VANH53Y termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A VANH53Y terméket hozzáadtuk a kosárhoz.

Webshop indítása
