Cikkszám 955320 VT2 M TT 320

GTIN 4013364369108, Vámtarifa szám (EU): 85363030, Bruttó súly: 442.00 g, PU: 1.00 pc(s)

Képek

További információ

CAD fájlok

Tanúsítványok

Műszaki adatok

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

A 955320 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 955320 terméket hozzáadtuk a kosárhoz.

Webshop indítása

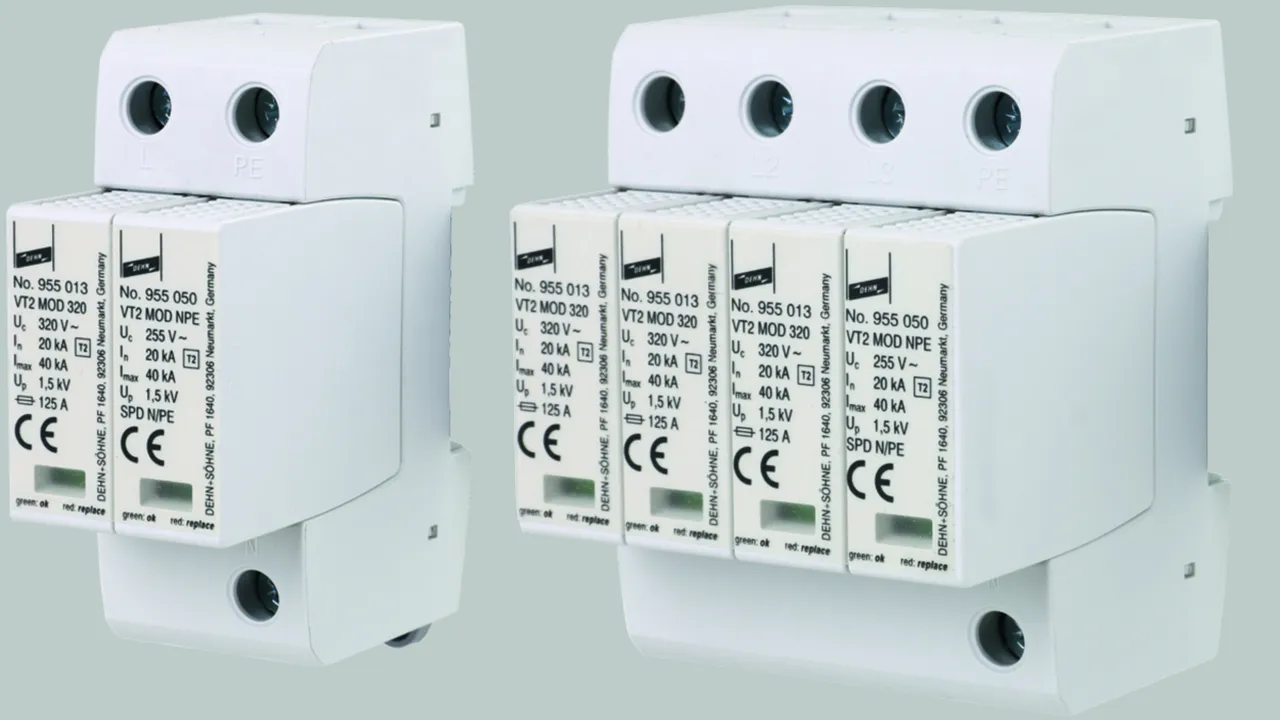

Cikkszám 955325 VT2 M TT 320 FM

GTIN 4013364369122, Vámtarifa szám (EU): 85363030, Bruttó súly: 450.00 g, PU: 1.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

Tanúsítványok

Műszaki adatok

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

A 955325 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 955325 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 955130 VT2 M TT 2P 320

GTIN 4013364369115, Vámtarifa szám (EU): 85363030, Bruttó súly: 263.00 g, PU: 1.00 pc(s)

Képek

További információ

CAD fájlok

Tanúsítványok

Műszaki adatok

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

A 955130 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 955130 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 955135 VT2 M TT 2P 320 FM

GTIN 4013364369092, Vámtarifa szám (EU): 85363030, Bruttó súly: 269.20 g, PU: 1.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

Tanúsítványok

Műszaki adatok

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

A 955135 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 955135 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 955300 VT2 M TNC 320 AT

GTIN 4013364439788, Vámtarifa szám (EU): 85363030, Bruttó súly: 357.40 g, PU: 1.00 pc(s)

Képek

További információ

CAD fájlok

Tanúsítványok

Műszaki adatok

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880

A 955300 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 955300 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 955305 VT2 M TNC 320 FM AT

GTIN 4013364439795, Vámtarifa szám (EU): 85363030, Bruttó súly: 365.86 g, PU: 1.00 pc(s)

Képek

További információ

CAD fájlok

Tanúsítványok

Műszaki adatok

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

A 955305 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 955305 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 955013 VT2 MOD 320

GTIN 4013364376083, Vámtarifa szám (EU): 85363030, Bruttó súly: 52.00 g, PU: 1.00 pc(s)

Képek

További információ

Tanúsítványok

Műszaki adatok

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

A 955013 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 955013 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 955050 VT2 MOD NPE

GTIN 4013364376090, Vámtarifa szám (EU): 85363030, Bruttó súly: 44.00 g, PU: 1.00 pc(s)

Képek

További információ

Tanúsítványok

Műszaki adatok

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

A 955050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 955050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

SPD VT2

SPD VT2 TT (FM)

Cikkszám 955320 VT2 M TT 320

A 955320 termék hozzá lett adva a jegyzettömbhöz.

A 955320 terméket hozzáadtuk a kosárhoz.

Cikkszám 955325 VT2 M TT 320 FM

A 955325 termék hozzá lett adva a jegyzettömbhöz.

A 955325 terméket hozzáadtuk a kosárhoz.

SPD VT2 TT 2P (FM)

Cikkszám 955130 VT2 M TT 2P 320

A 955130 termék hozzá lett adva a jegyzettömbhöz.

A 955130 terméket hozzáadtuk a kosárhoz.

Cikkszám 955135 VT2 M TT 2P 320 FM

A 955135 termék hozzá lett adva a jegyzettömbhöz.

A 955135 terméket hozzáadtuk a kosárhoz.

SPD VT2 TNC (FM)

Cikkszám 955300 VT2 M TNC 320 AT

A 955300 termék hozzá lett adva a jegyzettömbhöz.

A 955300 terméket hozzáadtuk a kosárhoz.

Cikkszám 955305 VT2 M TNC 320 FM AT

A 955305 termék hozzá lett adva a jegyzettömbhöz.

A 955305 terméket hozzáadtuk a kosárhoz.

Varistor-based Protection Module for VT2

Cikkszám 955013 VT2 MOD 320

A 955013 termék hozzá lett adva a jegyzettömbhöz.

A 955013 terméket hozzáadtuk a kosárhoz.

N-PE Spark-Gap-Based Protection Module for VT2

Cikkszám 955050 VT2 MOD NPE

A 955050 termék hozzá lett adva a jegyzettömbhöz.

A 955050 terméket hozzáadtuk a kosárhoz.

SPD VT2

SPD VT2 TT (FM)

Cikkszám 955320 VT2 M TT 320

Ön nem jogosult a letöltésre PLP DG 4P.stp

Ön nem jogosult a letöltésre PLP DG 4P.igs

Ön nem jogosult a letöltésre PLP DG 4P.jt

Ön nem jogosult a letöltésre PLP DG 4P.dwg

Ön nem jogosult a letöltésre 955320m_E.dxf

A 955320 termék hozzá lett adva a jegyzettömbhöz.

A 955320 terméket hozzáadtuk a kosárhoz.

Cikkszám 955325 VT2 M TT 320 FM

Ön nem jogosult a letöltésre PLP DG 4P FM.stp

Ön nem jogosult a letöltésre PLP DG 4P FM.igs

Ön nem jogosult a letöltésre PLP DG 4P FM.jt

Ön nem jogosult a letöltésre PLP DG 4P FM.dwg

Ön nem jogosult a letöltésre 955325m_E.dxf

A 955325 termék hozzá lett adva a jegyzettömbhöz.

A 955325 terméket hozzáadtuk a kosárhoz.

SPD VT2 TT 2P (FM)

Cikkszám 955130 VT2 M TT 2P 320

Ön nem jogosult a letöltésre PLP DG 2P.stp

Ön nem jogosult a letöltésre PLP DG 2P.igs

Ön nem jogosult a letöltésre PLP DG 2P.jt

Ön nem jogosult a letöltésre PLP DG 2P.dwg

Ön nem jogosult a letöltésre 955130m_E.dxf

A 955130 termék hozzá lett adva a jegyzettömbhöz.

A 955130 terméket hozzáadtuk a kosárhoz.

Cikkszám 955135 VT2 M TT 2P 320 FM

Ön nem jogosult a letöltésre PLP DG 2P FM.stp

Ön nem jogosult a letöltésre PLP DG 2P FM.igs

Ön nem jogosult a letöltésre PLP DG 2P FM.jt

Ön nem jogosult a letöltésre PLP DG 2P FM.dwg

Ön nem jogosult a letöltésre 955135m_E.dxf

A 955135 termék hozzá lett adva a jegyzettömbhöz.

A 955135 terméket hozzáadtuk a kosárhoz.

SPD VT2 TNC (FM)

Cikkszám 955300 VT2 M TNC 320 AT

Ön nem jogosult a letöltésre 952305.stp

Ön nem jogosult a letöltésre 952305.igs

Ön nem jogosult a letöltésre 952305.jt

Ön nem jogosult a letöltésre 952305.dwg

Ön nem jogosult a letöltésre 952305m_E.dxf

A 955300 termék hozzá lett adva a jegyzettömbhöz.

A 955300 terméket hozzáadtuk a kosárhoz.

Cikkszám 955305 VT2 M TNC 320 FM AT

Ön nem jogosult a letöltésre 952305.stp

Ön nem jogosult a letöltésre 952305.igs

Ön nem jogosult a letöltésre 952305.jt

Ön nem jogosult a letöltésre 952305.dwg

Ön nem jogosult a letöltésre 952305m_E.dxf

A 955305 termék hozzá lett adva a jegyzettömbhöz.

A 955305 terméket hozzáadtuk a kosárhoz.

Varistor-based Protection Module for VT2

Cikkszám 955013 VT2 MOD 320

A 955013 termék hozzá lett adva a jegyzettömbhöz.

A 955013 terméket hozzáadtuk a kosárhoz.

N-PE Spark-Gap-Based Protection Module for VT2

Cikkszám 955050 VT2 MOD NPE

A 955050 termék hozzá lett adva a jegyzettömbhöz.

A 955050 terméket hozzáadtuk a kosárhoz.
