Conducteur HVI / HVI long

Conducteur HVI comme conducteur de descente isolé résistant aux hautes tensions pour le respect de la distance de séparation avec les parties électriquement conductrices selon NF EN 62305-3.

Distance de séparation équivalente s ≤ 75 cm (distance dans l'air) ou s ≤ 150 cm (matériau solide).
Le conducteur HVI satisfait aux exigences de la norme NF EN 62561-1.
La température de mise en œuvre -5 jusqu'à +40 °C et la plage de température de -30 jusqu'à +70 °C sont à respecter.

Conducteur HVI (préconfectionné pour poser à l‘intérieur)

Avec une pièce de tête et un élément de raccordement (indépendant).
Longueur de commande minimale : 6 m ; veuillez indiquer la longueur du conducteur lors de la commande.

2 Termékek

Cikkszám 819220 HVI RIV 75 20 L6M SW M

GTIN 4013364244238, Vámtarifa szám (EU): 85446010, Bruttó súly: 3.10 kg, PU: 1.00 pièce(s)

Kifutott termék:

Képek

Open PDF

További információ

CAD fájlok

Conducteur HVI (préconfectionné pour la pose dans un tube support) Couleur noire
Conducteur HVI
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
préconfectionné pour la pose dans un tube support
avec un embout et un élément de mise à la terre inclus
Résistant aux intempéries, résistant aux UV
Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Commande min.: 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RIV 75 20 L6M SW M
Référence: 819220
ou équivalent

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Normes	IEC/TS 62561-8

A 819220 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819220 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 819223 HVI RIV 75 23 L6M GR M

GTIN 4013364157675, Vámtarifa szám (EU): 85446010, Bruttó súly: 5.30 kg, PU: 1.00 pièce(s)

Kifutott termék:

Képek

Open PDF

További információ

Conducteur HVI (préconfectionné pour la pose dans un tube support) Couleur grise
Conducteur HVI
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
préconfectionné pour la pose dans un tube support
avec un embout et un élément de mise à la terre inclus
Résistant aux intempéries, résistant aux UV
Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Commande min.: 6 m
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RIV 75 23 L6M GR M
Référence: 819223
ou équivalent

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

A 819223 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819223 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Conducteur HVI (préconfectionné pour poser à l‘extérieur)

Avec une pièce de tête et un élément de raccordement (indépendant).
Longueur de commande minimale : 6 m ; veuillez indiquer la longueur du conducteur lors de la commande.

2 Termékek

Cikkszám 819226 HVI RAV 75 20 L6M SW M

GTIN 4013364260528, Vámtarifa szám (EU): 85446010, Bruttó súly: 13.86 kg, PU: 1.00 pièce(s)

Képek

Open PDF

További információ

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Commande min.: 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RAV 75 20 L6M SW M
Référence: 819226
ou équivalent

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Normes	IEC/TS 62561-8

A 819226 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819226 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 819227 HVI RAV 75 23 L6M GR M

GTIN 4013364157712, Vámtarifa szám (EU): 85446010, Bruttó súly: 5.20 kg, PU: 1.00 pièce(s)

Képek

Open PDF

További információ

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Commande min.: 6 m
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RAV 75 23 L6M GR M
Référence: 819227
ou équivalent

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

A 819227 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819227 terméket hozzáadtuk a kosárhoz.

Webshop indítása

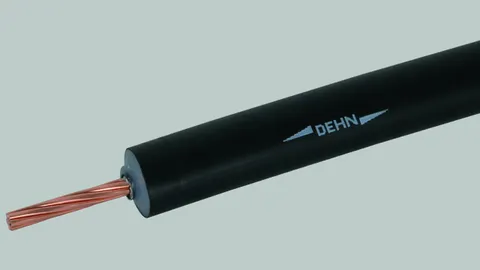

Conducteur HVI long (sur touret)

Le conducteur de descente HVI long, est livré sur touret en contreplaqué à usage unique, clé allen incluse.

4 Termékek

Cikkszám 819135 HVI LO 75 20 L100M SW M

GTIN 4013364141759, Vámtarifa szám (EU): 85446010, Bruttó súly: 488.00 g/m, PU: 100.00 m

Képek

További információ

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 20 L100M SW M
Référence: 819135
ou équivalent

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Normes	IEC/TS 62561-8

A 819135 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819135 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 819136 HVI LO 75 23 L100M GR M

GTIN 4013364147140, Vámtarifa szám (EU): 85446010, Bruttó súly: 0.00 PAL/m, PU: 100.00 m

Képek

További információ

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 23 L100M GR M
Référence: 819136
ou équivalent

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

A 819136 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819136 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 819138 HVI LO 75 20 L500M SW M

GTIN 4013364434523, Vámtarifa szám (EU): 85446010, Bruttó súly: 488.00 g/m, PU: 500.00 m

Képek

További információ

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Normes	IEC/TS 62561-8

A 819138 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819138 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 819110 HVI LO 75 23 L400M GR M

GTIN 4013364436008, Vámtarifa szám (EU): 85446010, Bruttó súly: 630.00 g/m, PU: 400.00 m

Képek

További információ

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

A 819110 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819110 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Conducteur HVI long (coupé)

Conducteur HVI long confectionné sur place en fonction de la longueur désirée. Le conducteur est livré par longueurs différentes.
Veuillez indiquer la longueur du conducteur lors de la commande (tranches de 0,5 m).

2 Termékek

Cikkszám 819131 HVI LO 75 20 L... SW M

GTIN 4013364223189, Vámtarifa szám (EU): 85446010, Bruttó súly: 4.22 kg, PU: 1.00 pièce(s)

Képek

További információ

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Commande min.: 6 m
Commande max.: 70 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 20 L... SW M
Référence: 819131
ou équivalent

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Commande min.	6 m
Commande max.	70 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Commande min.	6 m
Commande max.	70 m
Normes	IEC/TS 62561-8

A 819131 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819131 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 819132 HVI LO 75 23 L... GR M

GTIN 4013364223172, Vámtarifa szám (EU): 85446010, Bruttó súly: 4.95 kg, PU: 1.00 pièce(s)

Képek

További információ

Conducteur HVI long (longueur spécifique) couleur grise
Conducteur HVI
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Résistant aux intempéries, résistant aux UV
Conducteur à longueur spécifique 6,0 - 60,0 m
Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Commande min.: 6 m
Commande max.: 60 m
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 23 L... GR M
Référence: 819132
ou équivalent

Tanúsítványok

Műszaki adatok

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Commande min.	6 m
Commande max.	60 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Commande min.	6 m
Commande max.	60 m
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

A 819132 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 819132 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

Conducteur HVI / HVI long

Conducteur HVI (préconfectionné pour poser à l‘intérieur)

Cikkszám 819220 HVI RIV 75 20 L6M SW M

A 819220 termék hozzá lett adva a jegyzettömbhöz.

A 819220 terméket hozzáadtuk a kosárhoz.

Cikkszám 819223 HVI RIV 75 23 L6M GR M

A 819223 termék hozzá lett adva a jegyzettömbhöz.

A 819223 terméket hozzáadtuk a kosárhoz.

Conducteur HVI (préconfectionné pour poser à l‘extérieur)

Cikkszám 819226 HVI RAV 75 20 L6M SW M

A 819226 termék hozzá lett adva a jegyzettömbhöz.

A 819226 terméket hozzáadtuk a kosárhoz.

Cikkszám 819227 HVI RAV 75 23 L6M GR M

A 819227 termék hozzá lett adva a jegyzettömbhöz.

A 819227 terméket hozzáadtuk a kosárhoz.

Conducteur HVI long (sur touret)

Cikkszám 819135 HVI LO 75 20 L100M SW M

A 819135 termék hozzá lett adva a jegyzettömbhöz.

A 819135 terméket hozzáadtuk a kosárhoz.

Cikkszám 819136 HVI LO 75 23 L100M GR M

A 819136 termék hozzá lett adva a jegyzettömbhöz.

A 819136 terméket hozzáadtuk a kosárhoz.

Cikkszám 819138 HVI LO 75 20 L500M SW M

A 819138 termék hozzá lett adva a jegyzettömbhöz.

A 819138 terméket hozzáadtuk a kosárhoz.

Cikkszám 819110 HVI LO 75 23 L400M GR M

A 819110 termék hozzá lett adva a jegyzettömbhöz.

A 819110 terméket hozzáadtuk a kosárhoz.

Conducteur HVI long (coupé)

Cikkszám 819131 HVI LO 75 20 L... SW M

A 819131 termék hozzá lett adva a jegyzettömbhöz.

A 819131 terméket hozzáadtuk a kosárhoz.

Cikkszám 819132 HVI LO 75 23 L... GR M

A 819132 termék hozzá lett adva a jegyzettömbhöz.

A 819132 terméket hozzáadtuk a kosárhoz.

Conducteur HVI / HVI long

Conducteur HVI (préconfectionné pour poser à l‘intérieur)

Cikkszám 819220 HVI RIV 75 20 L6M SW M

Ön nem jogosult a letöltésre 819220.stp

Ön nem jogosult a letöltésre 819220.igs

Ön nem jogosult a letöltésre 819220.jt

Ön nem jogosult a letöltésre 819220.dwg

Ön nem jogosult a letöltésre 819220m_D.dxf

A 819220 termék hozzá lett adva a jegyzettömbhöz.

A 819220 terméket hozzáadtuk a kosárhoz.

Cikkszám 819223 HVI RIV 75 23 L6M GR M

Ön nem jogosult a letöltésre 819220m_D.dxf

A 819223 termék hozzá lett adva a jegyzettömbhöz.

A 819223 terméket hozzáadtuk a kosárhoz.

Conducteur HVI (préconfectionné pour poser à l‘extérieur)

Cikkszám 819226 HVI RAV 75 20 L6M SW M

A 819226 termék hozzá lett adva a jegyzettömbhöz.

A 819226 terméket hozzáadtuk a kosárhoz.

Cikkszám 819227 HVI RAV 75 23 L6M GR M

A 819227 termék hozzá lett adva a jegyzettömbhöz.

A 819227 terméket hozzáadtuk a kosárhoz.

Conducteur HVI long (sur touret)

Cikkszám 819135 HVI LO 75 20 L100M SW M

A 819135 termék hozzá lett adva a jegyzettömbhöz.

A 819135 terméket hozzáadtuk a kosárhoz.

Cikkszám 819136 HVI LO 75 23 L100M GR M

A 819136 termék hozzá lett adva a jegyzettömbhöz.

A 819136 terméket hozzáadtuk a kosárhoz.

Cikkszám 819138 HVI LO 75 20 L500M SW M

A 819138 termék hozzá lett adva a jegyzettömbhöz.

A 819138 terméket hozzáadtuk a kosárhoz.

Cikkszám 819110 HVI LO 75 23 L400M GR M

A 819110 termék hozzá lett adva a jegyzettömbhöz.

A 819110 terméket hozzáadtuk a kosárhoz.

Conducteur HVI long (coupé)

Cikkszám 819131 HVI LO 75 20 L... SW M

A 819131 termék hozzá lett adva a jegyzettömbhöz.

A 819131 terméket hozzáadtuk a kosárhoz.

Cikkszám 819132 HVI LO 75 23 L... GR M

A 819132 termék hozzá lett adva a jegyzettömbhöz.

A 819132 terméket hozzáadtuk a kosárhoz.
