Bornes de raccordement pour armatures

Bornes pour la connexion de treillis soudés pour béton armé ou d’armatures composées de conducteurs ronds ou plats.

Disposition :
(II) = parallèle
(+) = perpendiculaire

Details

Fig. 4 : borne à étrier avec cosse
lorem ipsum
Fig. 1 : diamètre des fers d’armature.
Acier pour armatures de structures portantes en béton selon NF EN 10080:2005.
lorem ipsum
Fig. 2 : borne à étrier, réf. 308 045
lorem ipsum
Fig. 5 : borne de raccordement, réf. 308 035
lorem ipsum
Fig. 3 : borne à étrier, réf. 308 046
lorem ipsum

Pour raccordement en T, perpendiculaire ou parallèle

1 Termék

Cikkszám 308025 VK A UNI ST

GTIN 4013364035881, Vámtarifa szám (EU): 85359000, Bruttó súly: 102.00 g, PU: 50.00 pièce(s)

Képek

További információ


Matériau: St/tZn
Plage de serrage rd/rd: (+) 6-10 / 6-10 mm
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9 kA

produit : DEHN
Type: VK A UNI ST
Référence: 308025
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/tZn
Plage de serrage rd/rd (+) 6-10 / 6-10 mm
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9 kA

A 308025 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308025 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Pour raccordement en T, perpendiculaire ou parallèle

1 Termék

Cikkszám 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Vámtarifa szám (EU): 85359000, Bruttó súly: 111.00 g, PU: 25.00 pièce(s)

Képek

További információ

Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/tZn
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (+ / II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 13 kA

produit : DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
Référence: 308026
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/tZn
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (+ / II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13 kA
*) Pour l'affectation exacte, voir le certificat de test.

A 308026 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308026 terméket hozzáadtuk a kosárhoz.

Webshop indítása

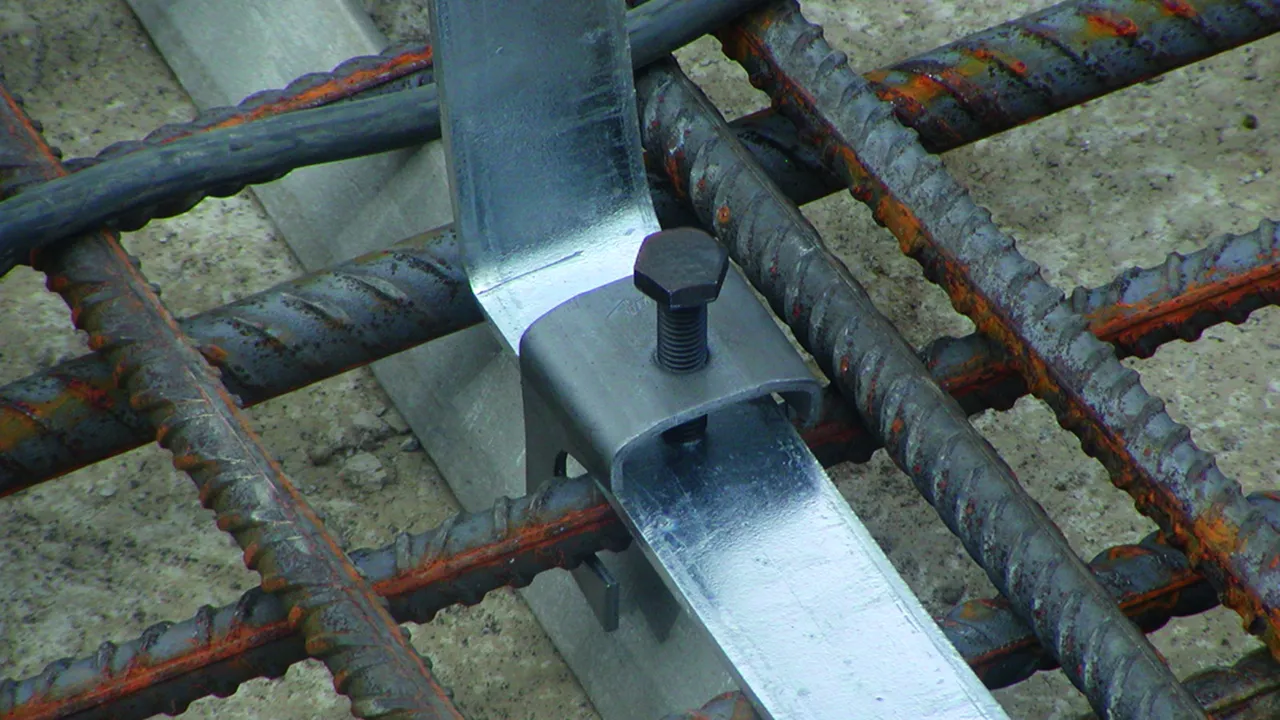

Pour raccordement en T et perpendiculaire

Remarque: couple de serrage recommandé ≥ 10 Nm.

1 Termék

Cikkszám 308030 VK A R22 F40 STBL

GTIN 4013364030749, Vámtarifa szám (EU): 85359000, Bruttó súly: 130.00 g, PU: 50.00 pièce(s)

Képek

További információ

Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/nu
Plage de serrage rd/pl: (+) 6-22 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK A R22 F40 STBL
Référence: 308030
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/nu
Plage de serrage rd/pl (+) 6-22 / 30-40 mm
Vis di M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

A 308030 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308030 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Pour raccordement en T, perpendiculaire ou parallèle avec dispositif de serrage

Pour le raccordement flexible de conducteurs ronds ou pour le point de prise de terre avec fixation au coffrage.

1 Termék

Cikkszám 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Vámtarifa szám (EU): 85359000, Bruttó súly: 169.60 g, PU: 25.00 pièce(s)

Képek

További információ

Borne de connexion pour armature acier, St/tZn
Borne de connexion pour raccorder l'armature au conducteur rond
Raccordement en croix et en parallèle
Avec pièce de serrage pour conducteurs rond ou point de prise de terre inséré dans le béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl: (+) 6-22 / 40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Référence: 308035
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/nu
Plage de serrage rd/rd (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl (+) 6-22 / 40 mm
Vis di M10 x 60 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

A 308035 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308035 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Borne à étrier pour de grands diamètres

1 Termék

Cikkszám 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Vámtarifa szám (EU): 85359000, Bruttó súly: 266.50 g, PU: 25.00 pièce(s)

Képek

További információ

Borne de raccordement en U pour de gros diamètres, St/tZn
Borne de raccordement en U pour armatures acier
Pour de gros diamètres
Pour raccordement des armatures acier avec des conducteurs rond
Raccordement en croix et en parallèle.
Matériau: St/nu
Plage de serrage rd/rd: (II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 16 kA

produit : DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
Référence: 308045
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/nu
Plage de serrage rd/rd (II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 16 kA
*) Pour l'affectation exacte, voir le certificat de test.

A 308045 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308045 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Borne à étrier pour de grands diamètres, avec deux dispositifs de serrage supplémentaires

Pour le raccordement perpendiculaire de conducteurs ronds (6-10 mm) ou pour le raccordement simultané du point de prise de terre.

1 Termék

Cikkszám 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Vámtarifa szám (EU): 85359000, Bruttó súly: 292.40 g, PU: 25.00 pièce(s)

Képek

További információ

Borne de raccordement en U, St/tZn
Borne de raccordement en U pour armatures
Pour de gros diamètres
Pour raccorder les aramtures acier avec les conducteurs rond
Raccordement en croix ou en parallèle
Avec pièce de serrage pour les conducteurs rond ou les points de prise de terre inséré dans le coffrage béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9,9 kA

produit : DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Référence: 308046
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/nu
Plage de serrage rd/rd (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,9 kA
*) Pour l'affectation exacte, voir le certificat de test.

A 308046 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308046 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Borne MAXI-MV

Pour raccordement en T, perpendiculaire ou parallèle.

1 Termék

Cikkszám 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Vámtarifa szám (EU): 85359000, Bruttó súly: 462.30 g, PU: 20.00 pièce(s)

Képek

További információ

Borne MAXI MV, St/tZn
Borne MAXI MV
Pour raccordement des armatures acier aux conducteurs rond
Raccordement en croix et en prallèle.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 8-16 / 15-25 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 10,2 kA

produit : DEHN
Type: MAMVK 8.16 15.25 STBL
Référence: 308040
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/nu
Plage de serrage rd/rd (+/II) 8-16 / 15-25 mm
Vis di M12 x 65 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 10,2 kA
Certifié UL UL 467
*) Pour l'affectation exacte, voir le certificat de test.

A 308040 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308040 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Borne MV avec vis hexagonale

Filetage dans la partie inférieure.

2 Termékek

Cikkszám 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Vámtarifa szám (EU): 85359000, Bruttó súly: 101.00 g, PU: 50.00 pièce(s)

Képek

További információ


Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 7,3 kA

produit : DEHN
Type: MVK 8.10 SKM10X30 STTZN
Référence: 390050
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,3 kA
*) Pour l'affectation exacte, voir le certificat de test.

A 390050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 390050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Vámtarifa szám (EU): 85359000, Bruttó súly: 103.00 g, PU: 50.00 pièce(s)

Képek

További információ


Matériau: St/tZn
Plage de serrage rd: 10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 10 SKM10X35 STTZN
Référence: 391050
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/tZn
Plage de serrage rd 10 mm
Vis di M10 x 35 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

A 391050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 391050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Borne MV avec vis hexagonale et rondelle élastique

Filetage dans la partie inférieure.

1 Termék

Cikkszám 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Vámtarifa szám (EU): 85359000, Bruttó súly: 92.00 g, PU: 50.00 pièce(s)

Képek

További információ


Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
Référence: 390550
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

A 390550 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 390550 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Raccord parallèle

2 Termékek

Cikkszám 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Vámtarifa szám (EU): 85359000, Bruttó súly: 163.16 g, PU: 50.00 pièce(s)

Képek

További információ

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèle
Matériau: St/nu
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

produit : DEHN
Type: PV 6.22 FRM10X40 STBLANK
Référence: 306121
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/nu
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

A 306121 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 306121 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Vámtarifa szám (EU): 85359000, Bruttó súly: 167.12 g, PU: 50.00 pièce(s)

Képek

További információ

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèleParallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Matériau: St/tZn
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

produit : DEHN
Type: PV 6.22 FRM10X40 STTZN
Référence: 306122
ou équivalent

Tanúsítványok



Műszaki adatok

Matériau St/tZn
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

A 306122 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 306122 terméket hozzáadtuk a kosárhoz.

Webshop indítása
back to top
