EXFS L / EXFS KU

Üzemszerűen leválasztott berendezéselemek közvetett összekapcsolásához/földeléséhez villámcsapás esetén
Kivitel a villámvédelem-potenciálkiegyenlítés számára a DIN EN 62305 / VDE 0185 szerint RB-s térben (2. zóna)
Korrózióálló cinköntvény-ház műanyagbúrával és flexibilis vezetőcsatlakozással

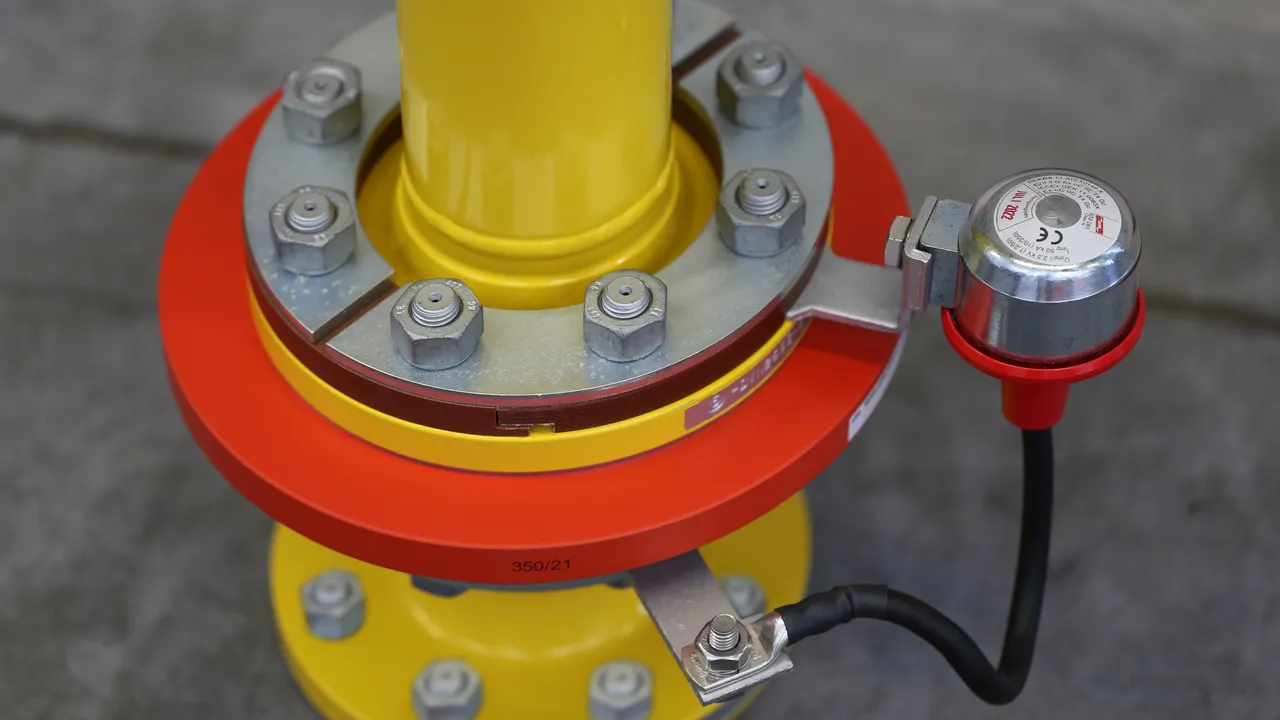

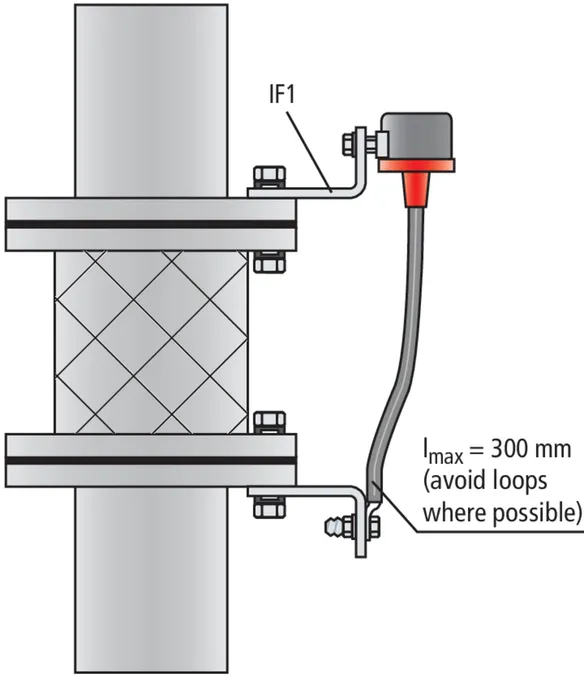

Szigetelődarabok, szigetelőkarimák stb. áthidalására katódosan korrózióvédett csőszakaszokban
Nagy terhelhetőségű kivitel
Jóváhagyás ATEX-irányelv szerint 2014/34/EU és IECEx

Details

EXFS L

Leválasztó szikraköz a föld feletti beszerelés számára.

3 Termékek

Cikkszám 923060 EXFS L100

GTIN 4013364038899, Vámtarifa szám: 85369095, Bruttó súly: 805.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Ex isolating spak gap of type EXFS L100
Ex isolating spak gap of type EXFS L100
for hazardous areas (zone 2) with flexible connecting cable, ATEX-certified (2014/34/EU),
for lightning equipotential bonding according to IEC 62305-4
Lightning impulse current (10/350): 50 kA
Class of lightning current carrying capability acc. to EN 50164-3: N
Nominal discharge current (8/20): 100 kA
100% lightning impulse sparkover voltage: <= 2.5 kV
Power frequency sparkover voltage (50Hz): <= 1.2 kV
Cable length: 100 mm
For flange size: 20 - 130 mm

Gyártó: DEHN
Típus: EXFS L100
Cikksz.: 923060
vagy egyenértékű.

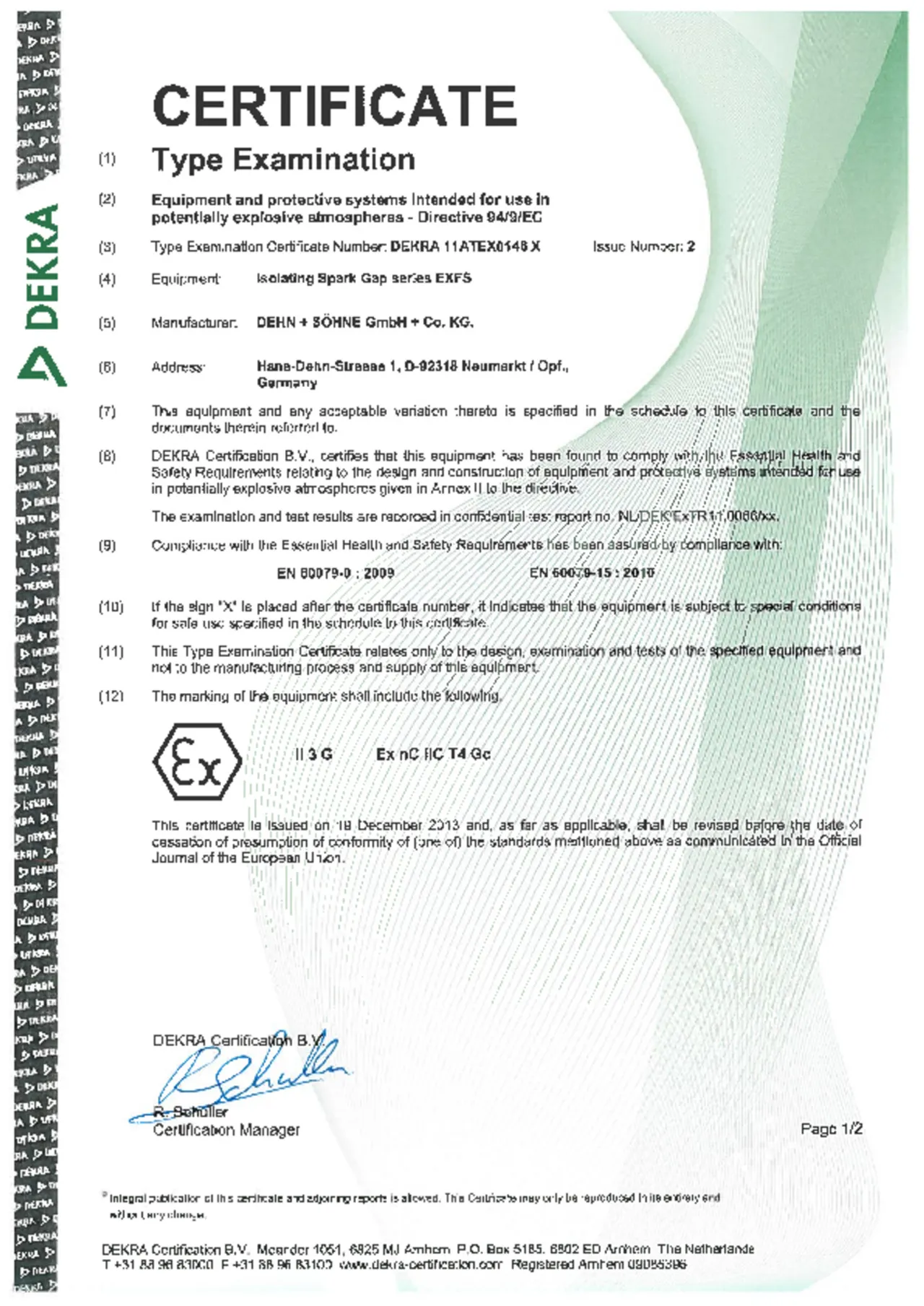

Tanúsítványok

Műszaki adatok

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc

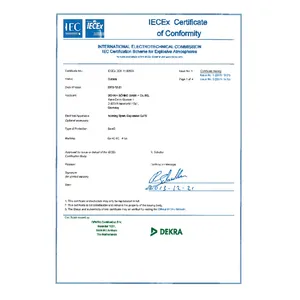

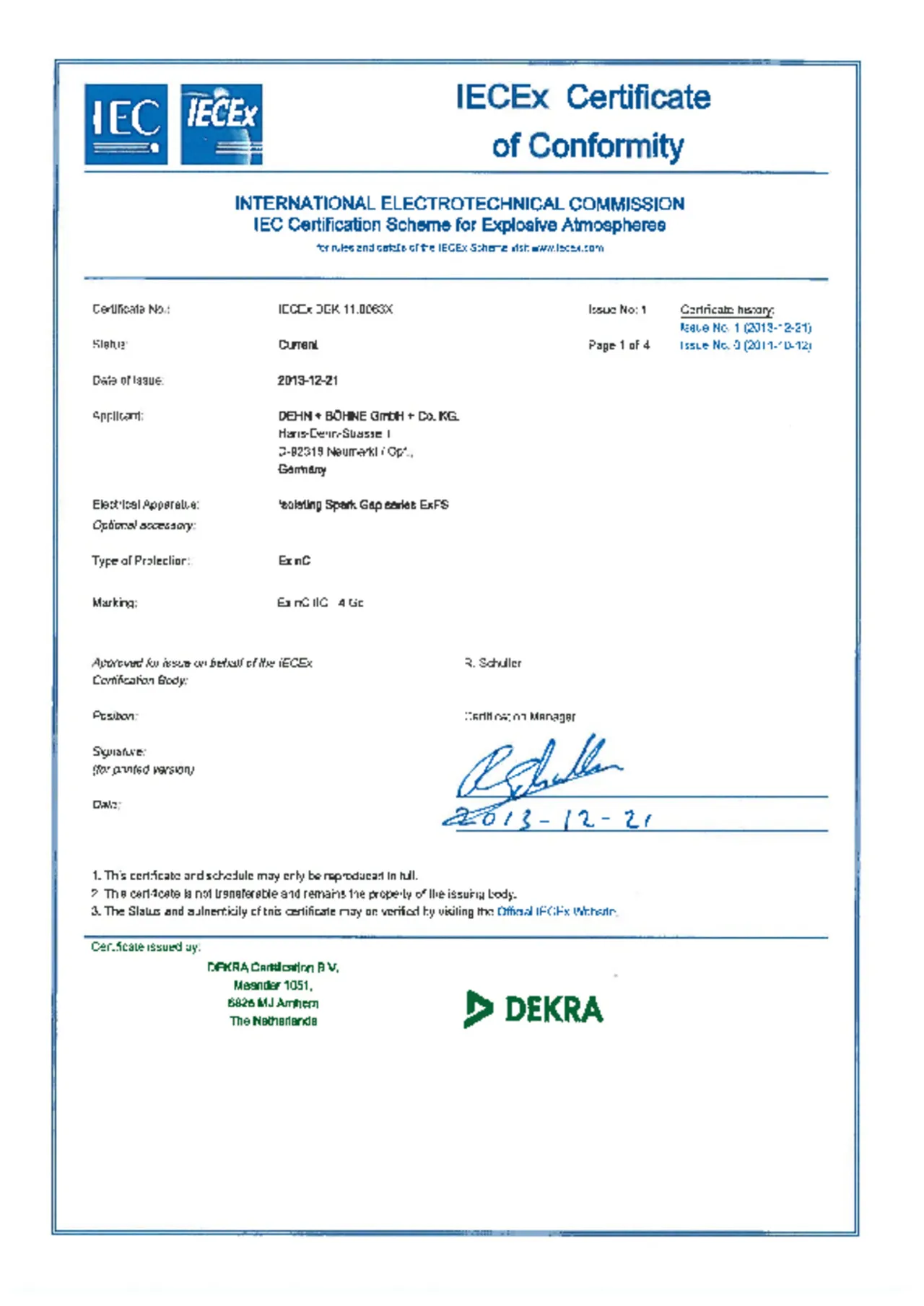

IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Kábelhossz	100 mm

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges álló váltakozó feszültség (50 Hz) (U_wAC )	300 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +80 °C
Környezeti hőmérséklet-tartomány Ex-tartományban való üzemeltetésnél	-20 °C ... +60 °C
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc

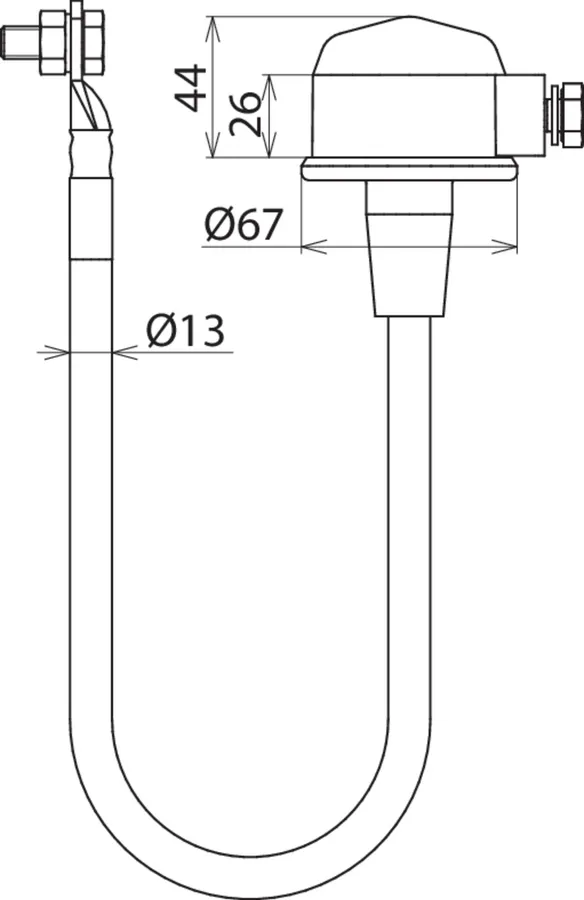

Burkolathossz	90 mm
Burkolatátmérő	63 mm
Burkolat anyaga	Cinköntvény, műanyag
Csatlakozókábel	H01N2-D 25 mm²kábelsaruval és csavarral / anyával M10
Kábelhossz	100 mm
Alkalmas karimaméret	20-130 mm
Bővített műszaki adatok:	--------------------
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– Megszólalási váltakozó feszültség (50 Hz) (U_aw )	≤ 1,2 kV

A 923060 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923060 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 923061 EXFS L200

GTIN 4013364038905, Vámtarifa szám: 85369095, Bruttó súly: 830.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Ex isolating spark gap of type EXFS L200
Ex isolating spak gap of type EXFS L200
for hazardous areas (zone 2) with flexible connecting cable, ATEX-certified (2014/34/EU),
for lightning equipotential bonding according to IEC 62305-4
Lightning impulse current (10/350): 50 kA
Class of lightning current carrying capability acc. to EN 50164-3: N
Nominal discharge current (8/20): 100 kA
100% lightning impulse sparkover voltage: <= 2.5 kV
Power frequency sparkover voltage (50Hz): <= 1.2 kV
Cable length: 200 mm
For flange size: 120 - 230 mm

Gyártó: DEHN
Típus: EXFS L200
Cikksz.: 923061
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Kábelhossz	200 mm

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges álló váltakozó feszültség (50 Hz) (U_wAC )	300 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +80 °C
Környezeti hőmérséklet-tartomány Ex-tartományban való üzemeltetésnél	-20 °C ... +60 °C
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Burkolathossz	90 mm
Burkolatátmérő	63 mm
Burkolat anyaga	Cinköntvény, műanyag
Csatlakozókábel	H01N2-D 25 mm²kábelsaruval és csavarral / anyával M10
Kábelhossz	200 mm
Alkalmas karimaméret	120-230 mm
Bővített műszaki adatok:	--------------------
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– Megszólalási váltakozó feszültség (50 Hz) (U_aw )	≤ 1,2 kV

A 923061 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923061 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 923062 EXFS L300

GTIN 4013364038912, Vámtarifa szám: 85369095, Bruttó súly: 861.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

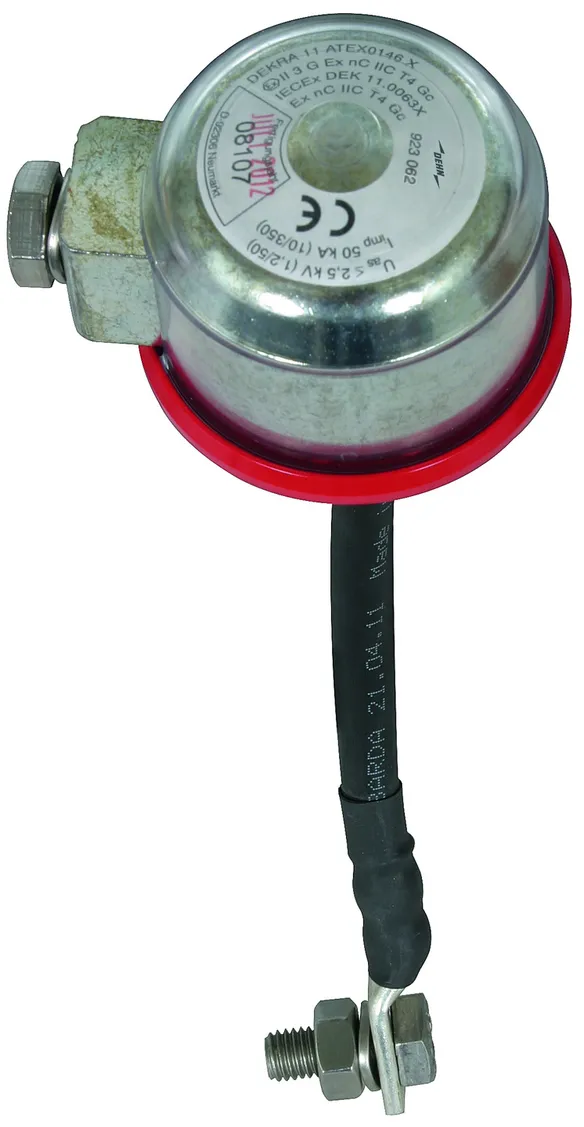

Ex isolating spark gap of type EXFS L300
Ex isolating spak gap of type EXFS L300
for hazardous areas (zone 2) with flexible connecting cable, ATEX-certified (2014/34/EU),
for lightning equipotential bonding according to IEC 62305-4
Lightning impulse current (10/350): 50 kA
Class of lightning current carrying capability acc. to EN 50164-3: N
Nominal discharge current (8/20): 100 kA
100% lightning impulse sparkover voltage: <= 2.5 kV
Power frequency sparkover voltage (50Hz): <= 1.2 kV
Cable length: 300 mm
For flange size: 220 - 320 mm

Gyártó: DEHN
Típus: EXFS L300
Cikksz.: 923062
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Kábelhossz	300 mm

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges álló váltakozó feszültség (50 Hz) (U_wAC )	300 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +80 °C
Környezeti hőmérséklet-tartomány Ex-tartományban való üzemeltetésnél	-20 °C ... +60 °C
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Burkolathossz	90 mm
Burkolatátmérő	63 mm
Burkolat anyaga	Cinköntvény, műanyag
Csatlakozókábel	H01N2-D 25 mm²kábelsaruval és csavarral / anyával M10
Kábelhossz	300 mm
Alkalmas karimaméret	220-320 mm
Bővített műszaki adatok:	--------------------
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– Megszólalási váltakozó feszültség (50 Hz) (U_aw )	≤ 1,2 kV

A 923062 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923062 terméket hozzáadtuk a kosárhoz.

Webshop indítása

EXFS KU

Ex- (RB-) leválasztó szikraköz csatlakozóvezetékkel föld feletti és föld alatti beszerelésre; vízálló zsugor; rövidíthető a lehetőleg rövid kábelhosszak elérésére.

1 Termék

Cikkszám 923019 EXFS KU

GTIN 4013364033177, Vámtarifa szám: 85369095, Bruttó súly: 1.72 kg, PU: 1.00 db.

Képek

Open PDF

További információ

CAD fájlok

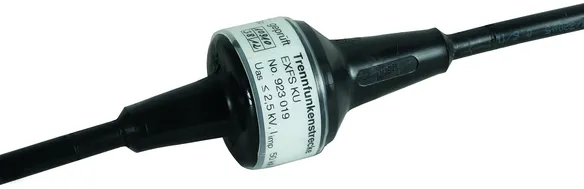

Ex isolating spark gap of type EXFS KU
Ex isolating spark gap of type EXFS KU for hazardous areas (zone 2)
with connecting cables for aboveground and underground installation
ATEX-certified (2014/34/EU)
For lightning equipotential bonding according to IEC 62305-4
Lightning impulse current (10/350): 50 kA
Class of lightning current carrying capability acc. to EN 50164-3: N
Nominal discharge current (8/20): 100 kA
100% lightning impulse sparkover voltage: <= 2.5 kV
Power frequency sparkover voltage (50Hz): <= 1.2 kV
Cable length: 2x approx. 1500 mm

Gyártó: DEHN
Típus: EXFS KU
Cikksz.: 923019
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Védettségi fajta	IP 67
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Kábelhossz	2x kb. 1500 mm

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges álló váltakozó feszültség (50 Hz) (U_wAC )	300 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +80 °C
Környezeti hőmérséklet-tartomány Ex-tartományban való üzemeltetésnél	-20 °C ... +60 °C
Védettségi fajta	IP 67
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc

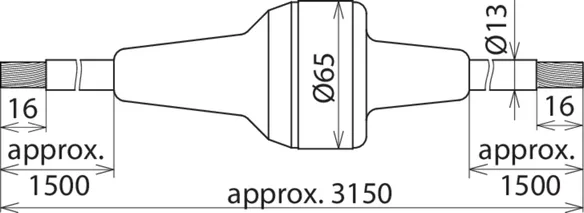

Burkolathossz	90 mm
Burkolatátmérő	63 mm
Burkolat anyaga	Cinköntvény, műanyag
Csatlakozókábel	NYY-J-1x25 mm²
Kábelhossz	2x kb. 1500 mm
Bővített műszaki adatok:	--------------------
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– Megszólalási váltakozó feszültség (50 Hz) (U_aw )	≤ 1,2 kV

A 923019 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923019 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Cikkszám 923060 EXFS L100

A 923060 termék hozzá lett adva a jegyzettömbhöz.

A 923060 terméket hozzáadtuk a kosárhoz.

Cikkszám 923061 EXFS L200

A 923061 termék hozzá lett adva a jegyzettömbhöz.

A 923061 terméket hozzáadtuk a kosárhoz.

Cikkszám 923062 EXFS L300

A 923062 termék hozzá lett adva a jegyzettömbhöz.

A 923062 terméket hozzáadtuk a kosárhoz.

EXFS KU

Cikkszám 923019 EXFS KU

A 923019 termék hozzá lett adva a jegyzettömbhöz.

A 923019 terméket hozzáadtuk a kosárhoz.

EXFS L / EXFS KU

Details

EXFS L

Cikkszám 923060 EXFS L100

Ön nem jogosult a letöltésre 923060.stp

Ön nem jogosult a letöltésre 923060.igs

Ön nem jogosult a letöltésre 923060.jt

Ön nem jogosult a letöltésre 923060.dwg

Ön nem jogosult a letöltésre 923060m_D.dxf

A 923060 termék hozzá lett adva a jegyzettömbhöz.

A 923060 terméket hozzáadtuk a kosárhoz.

Cikkszám 923061 EXFS L200

Ön nem jogosult a letöltésre 923061.stp

Ön nem jogosult a letöltésre 923061.igs

Ön nem jogosult a letöltésre 923061.jt

Ön nem jogosult a letöltésre 923061.dwg

Ön nem jogosult a letöltésre 923060m_D.dxf

A 923061 termék hozzá lett adva a jegyzettömbhöz.

A 923061 terméket hozzáadtuk a kosárhoz.

Cikkszám 923062 EXFS L300

Ön nem jogosult a letöltésre 923062.stp

Ön nem jogosult a letöltésre 923062.igs

Ön nem jogosult a letöltésre 923062.jt

Ön nem jogosult a letöltésre 923062.dwg

Ön nem jogosult a letöltésre 923060m_D.dxf

A 923062 termék hozzá lett adva a jegyzettömbhöz.

A 923062 terméket hozzáadtuk a kosárhoz.

EXFS KU

Cikkszám 923019 EXFS KU

Ön nem jogosult a letöltésre 923019.stp

Ön nem jogosult a letöltésre 923019.igs

Ön nem jogosult a letöltésre 923019.jt

Ön nem jogosult a letöltésre 923019.dwg

Ön nem jogosult a letöltésre 923019m_E.dxf

A 923019 termék hozzá lett adva a jegyzettömbhöz.

A 923019 terméket hozzáadtuk a kosárhoz.
