EXFS 100 / EXFS 100 KU

  • For indirect connection / earthing of functionally isolated parts of installations under lightning conditions
  • Device for lightning equipotential bonding according to IEC 62305 in hazardous areas

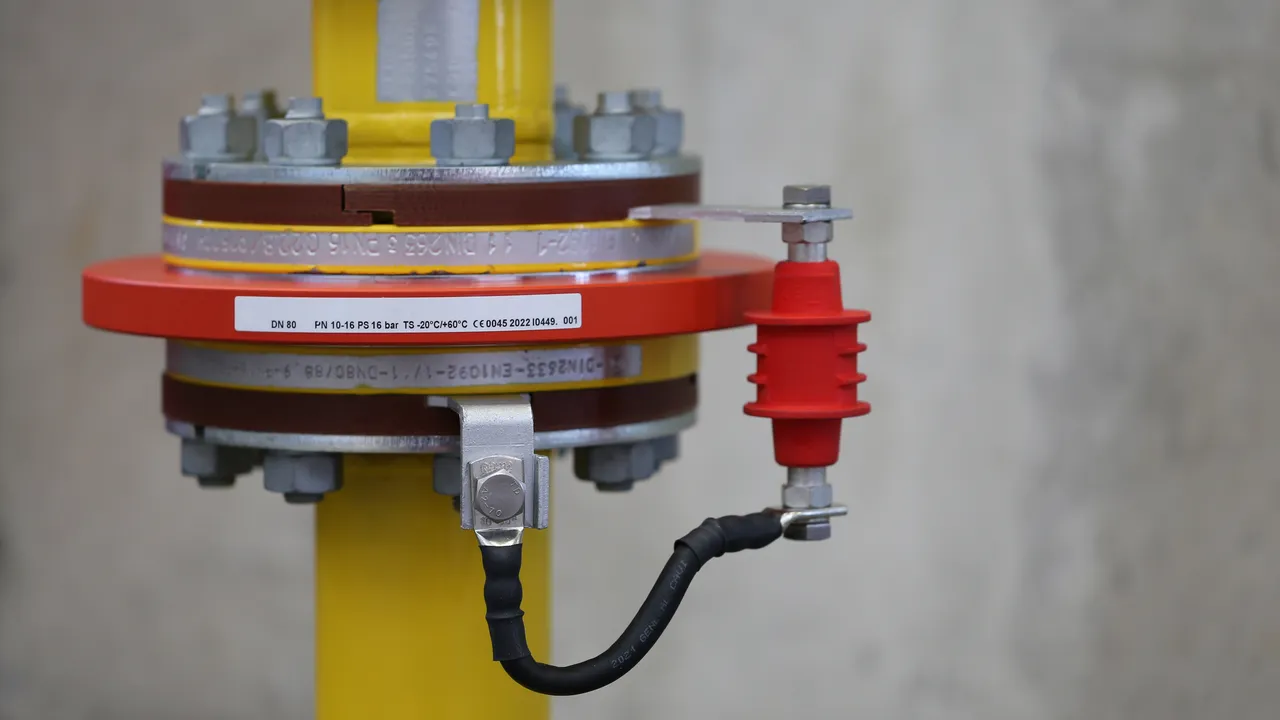

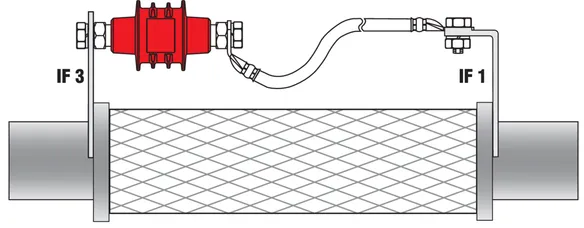

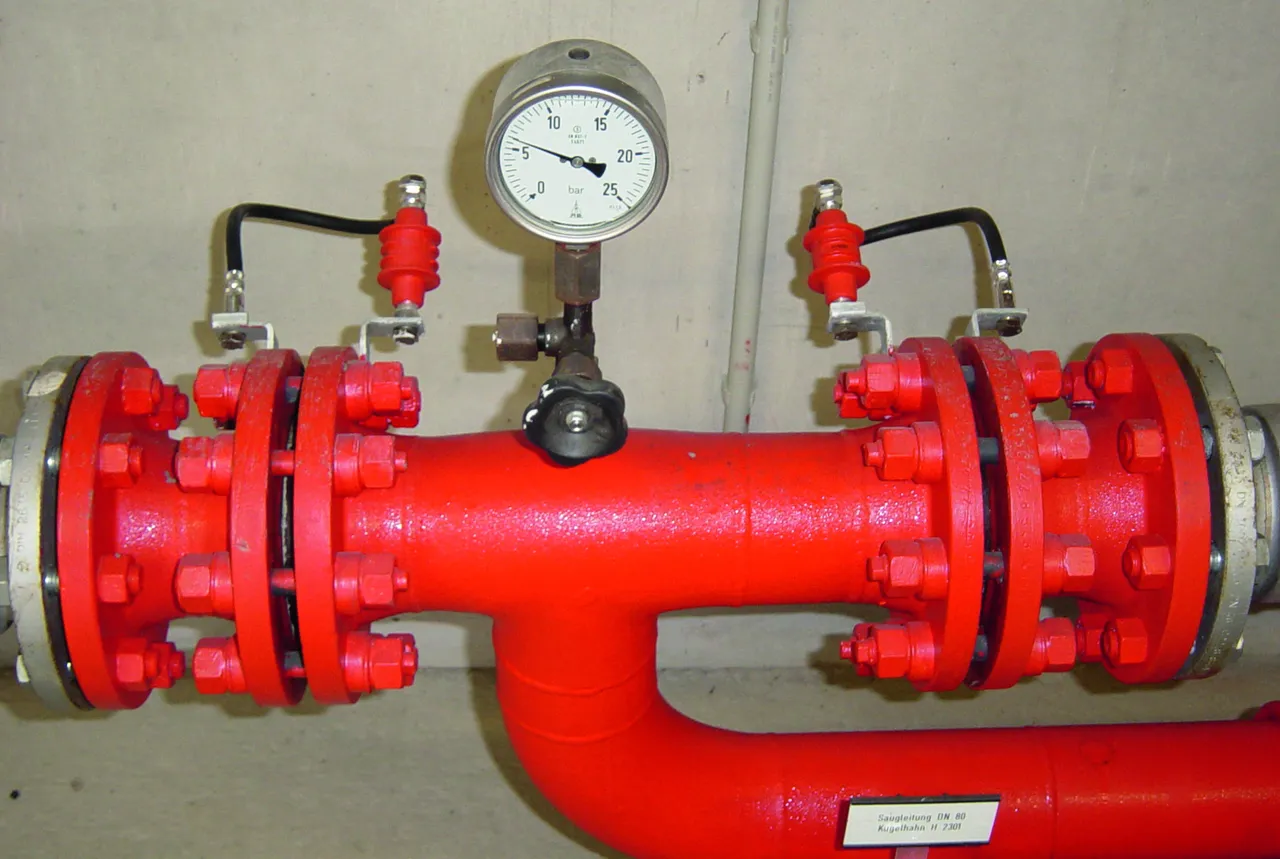

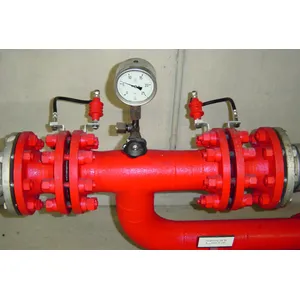

  • For bridging insulating joints, insulating flanges, etc. in cathodically protected pipe sections
  • For safe installation in Ex zone 1 (gas) or 21 (dust)
  • Extremely low sparkover voltage
  • Extremely high alternating current withstand capability
  • Approval according to ATEX directive 2014/34/EU, IECEx, UL and Inmetro

Details

lorem ipsum
lorem ipsum
lorem ipsum

EXFS 100

Leválasztó szikraköz Ex- (RB-) tartomány számára műanyagköpennyel és csatlakozás-menetes persellyel M10.

1 Termék

Cikkszám 923100 EXFS 100

GTIN 4013364108325, Vámtarifa szám (EU): 85369010, Bruttó súly: 308.80 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

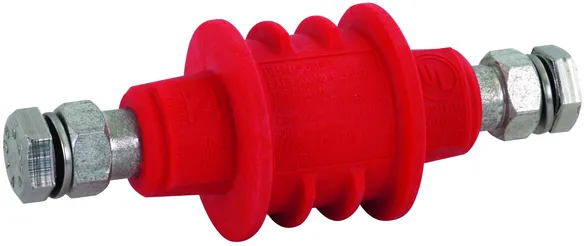

EXFS 100 isolating spark gap
EXFS 100 isolating spark gap according to IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
for lightning equipotential bonding according to IEC 62305-3,
particularly for use in potentially explosive atmospheres up to zone 1 or 21
IECEx / ATEX certification (2014/34/EU)
Ex marking according to
IEC / EN 60079: Gas II 2G Ex d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Lightning impulse current (10/350): 100 kA
Class of lightning current carrying capability acc. to IEC 62561-3: 2011 (81/387/CDV) / EN 62561-3: H
Nominal discharge current (8/20): 100 kA
Rated impulse sparkover voltage: <= 1.25 kV
Power frequency sparkover voltage (50Hz): <= 0.5 kV
Rated power frequency withstand voltage (50 Hz): <= 250 V
Rated discharge current (50 Hz): 500 A / 0.2 sec. (Tu <= 45°C)
Degree of protection: IP67

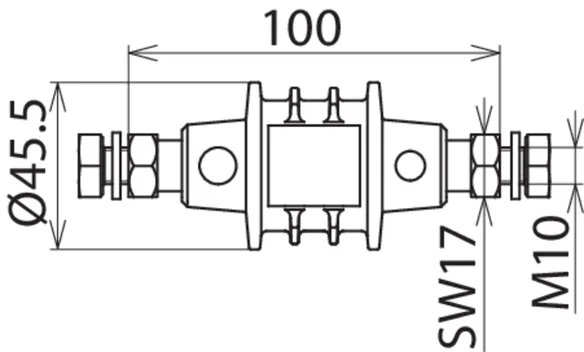

Enclosure: M10 x 25 screw and spring washer on both ends

Gyártó: DEHN
Típus: EXFS 100
Cikksz.: 923100
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint igen
Villám-lökőáram (10/350 µs) (Iimp ) 100 kA
Villámáram-vezetőképességi osztály H
Névleges megszólalási lökőfeszültség (Ur imp ) ≤ 1,25 kV
Védettségi fajta IP 67
Tanúsítványok UL, Inmetro

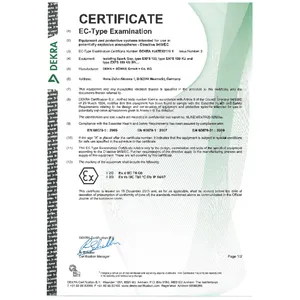

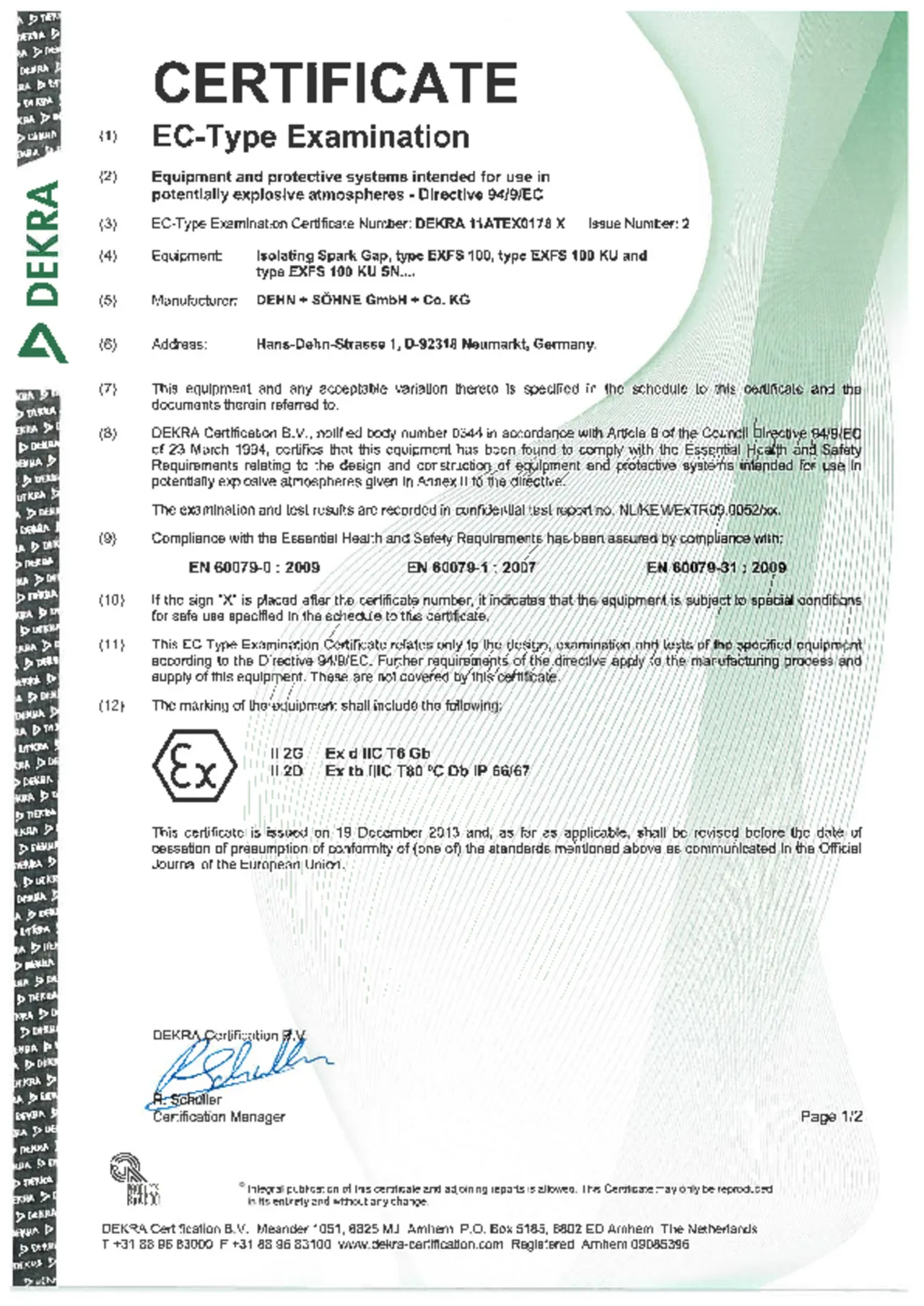

ATEX-jóváhagyások DEKRA 11ATEX0178 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok II 2 G Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok II 2 D Ex tb IIIC T80 °C Db IP 66/67

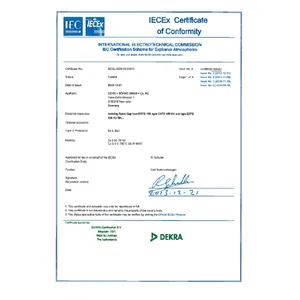

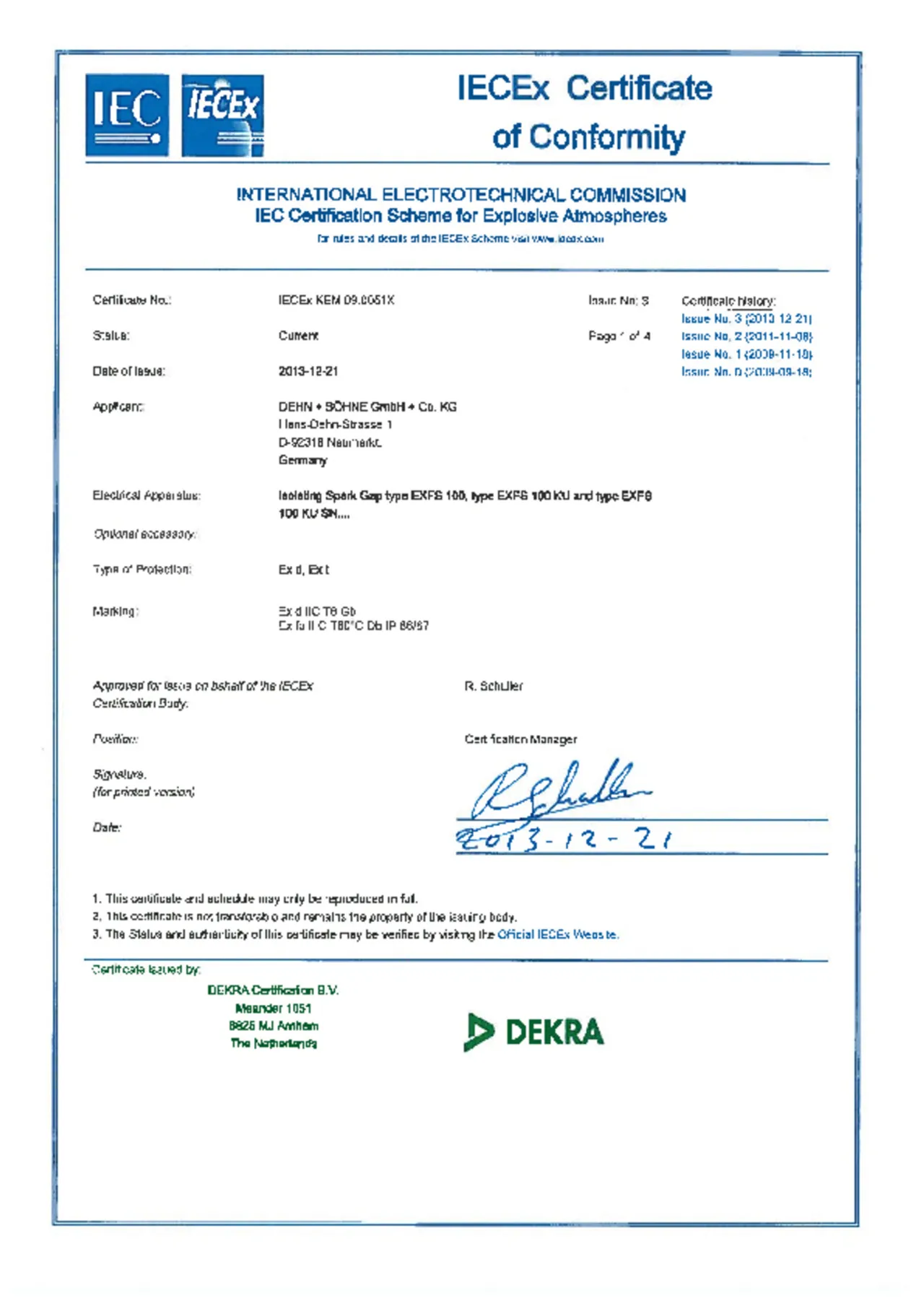

IECEx-jóváhagyások IECEx KEM 09.0051X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok Ex tb IIIC T80 °C Db IP 66/67
Inmetro-jóváhagyások TÜV 17.0698 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok Ex tb IIIC T80 °C Db IP 66/67

A 923100 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923100 terméket hozzáadtuk a kosárhoz.

Webshop indítása

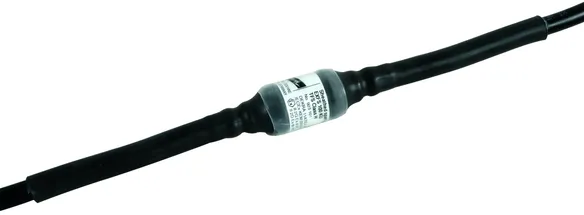

EXFS 100 KU

Ex- (RB-) leválasztó szikraköz csatlakozóvezetékkel föld feletti és föld alatti beszerelésre; vízálló zsugor; rövidíthető a lehetőleg rövid kábelhosszak elérésére.

1 Termék

Cikkszám 923101 EXFS 100 KU

GTIN 4013364108332, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.14 kg, PU: 1.00 db.

Kifutott termék:

Képek

További információ

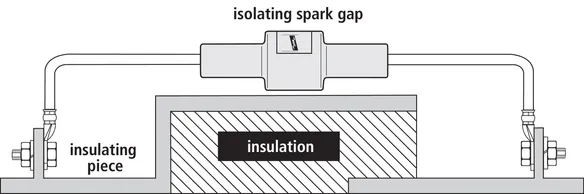

Isolating spark gap EXFS 100 KU
Isolating spark gap EXFS 100 KU according to IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
for lightning equipotential bonding according (protection of insulation) acc. to IEC 62305-3,
particularly for use in potentially explosive atmospheres up to zone 1 / 21,
with connecting cables for aboveground and underground installation
IECEx / ATEX certification (2014/34/EU)
Ex marking according to
IEC / EN 60079: Gas II 2G Ex d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Lightning impulse current (10/350): 100 kA
Class of lightning current carrying capability acc. to IEC 62561-3:2011 (81/387/CDV) / EN 62561-3: H
Nominal discharge current (8/20): 100 kA
Rated impulse sparkover voltage: <= 1.25 kV
Power frequency sparkover voltage (50Hz): <= 0.5 kV
Rated power frequency withstand voltage (50 Hz): <= 250 V
Rated discharge current (50 Hz):
500 A / 0.5 sec. (Tu <= 45°C)
Degree of protection: IP67
Water-proof plastic coating

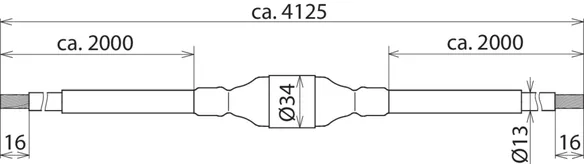

Cable: NYY-J 1 x 25 mm2 on both ends, approx. 2 m long

Gyártó: DEHN
Típus: EXFS 100 KU
Cikksz.: 923101
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint igen
Villám-lökőáram (10/350 µs) (Iimp ) 100 kA
Villámáram-vezetőképességi osztály H
Névleges megszólalási lökőfeszültség (Ur imp ) ≤ 1,25 kV
Védettségi fajta IP 67
Tanúsítványok Inmetro
ATEX-jóváhagyások DEKRA 11ATEX0178 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok II 2 G Ex d IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-jóváhagyások IECEx KEM 09.0051X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok Ex d IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok Ex tb IIIC T80°C Db IP 66/67
Inmetro-jóváhagyások TÜV 17.0698 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok Ex tb IIIC T80 °C Db IP 66/67
Kábelhossz 2x kb. 2000 mm
