DEHNgap C S

Különösen a 3+1 és 1+1 TT kapcsolásokban használt az MSZ HD 60364-5-534 szabvány szerint a nulla vezető (N) és védővezető (PE) között
Nagy levezető-képesség
Két részből álló túlfeszültség-korlátozó mely alapmodulból és dugaszolható szikraköz alapú védelmi modulból áll
Energetikailag koordinált a Red/Line termékcsalád levezetőivel
Működési állapot- / hibajelzés zöld / piros jelöléssel a kémlelő ablakban
Távjelző érintkezővel felügyeleti rendszer számára
Egyszerű, szerszámmentes védőmodul csere a modulreteszelő kioldógomb segítségével
Rezgés és ütésvizsgált az MSZ EN 60068-2 szabvány szerint

DEHNgap C S (FM)

N-PE túlfeszültség-védelmi készülék; FM változat potenciálfüggetlen távjelző érintkezővel.

2 Termékek

Cikkszám 952030 DGP C S

GTIN 4013364108530, Vámtarifa szám (EU): 85363030, Bruttó súly: 121.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

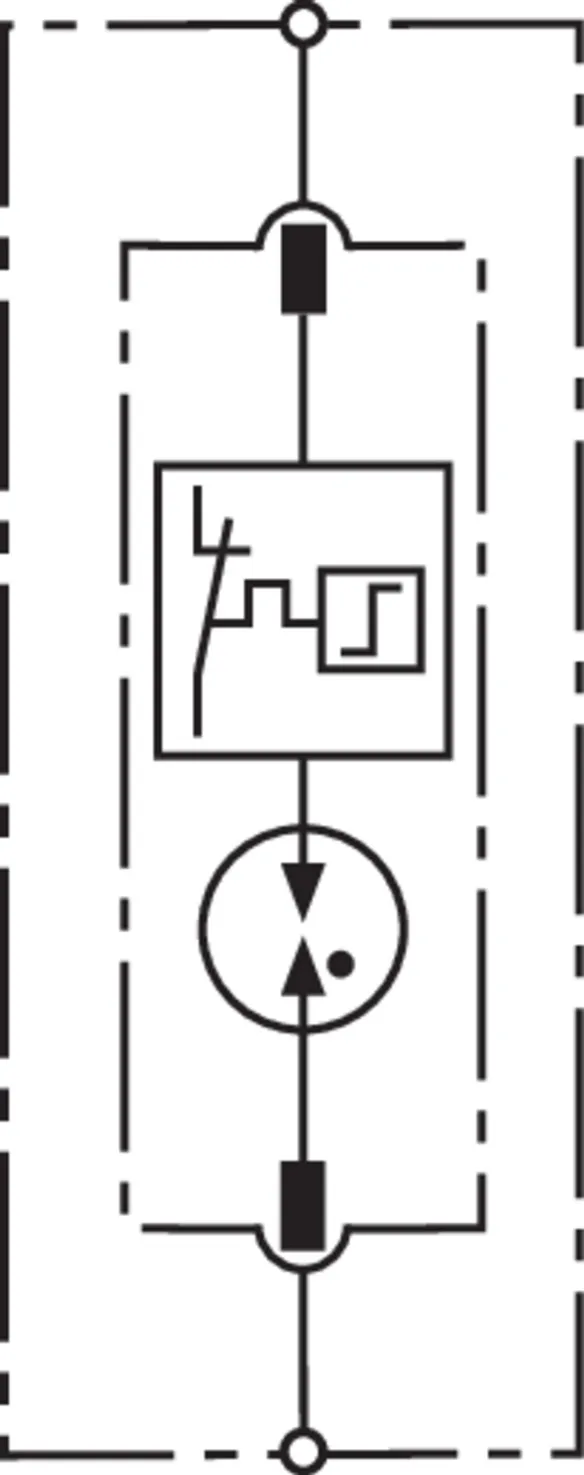

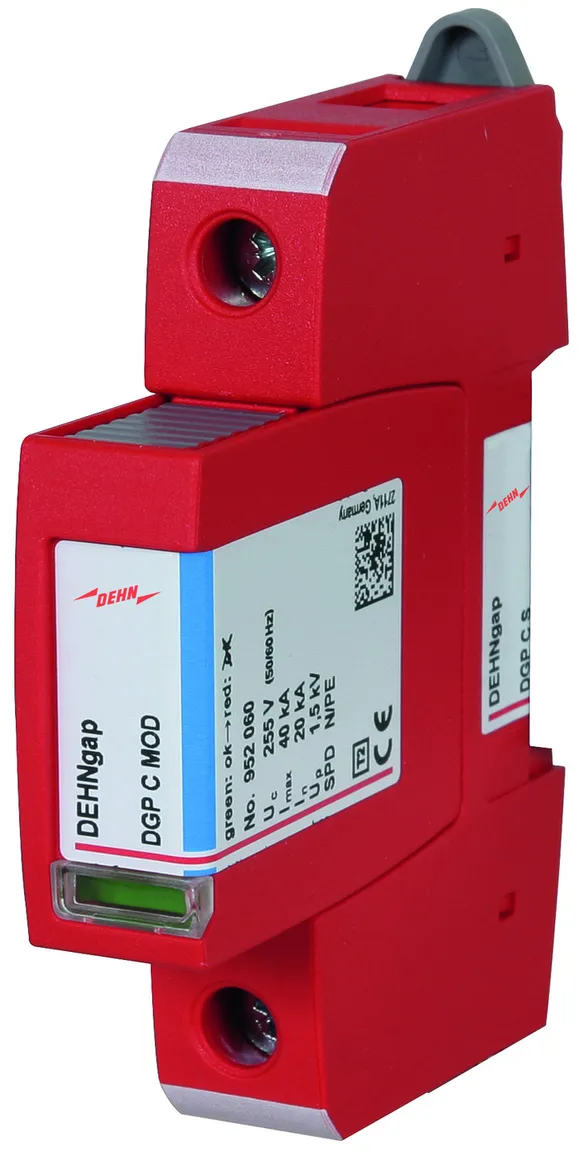

DEHNgap C S N-PE túlfeszültség-korlátozó
N-PE túlfeszültség-korlátozó szélesség: 1 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Alapmodul dugaszolható szikraköz alapú védelmi modullal
Névleges levezetési áram (8/20): 20 kA
Villámáram impulzus (10/350): 12 kA
Védelmi feszültségszint: <= 1.5 kV
Utánfolyóáram kioltási képesség: 100 Aeff 255 V AC-n
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DGP C S
Cikksz.: 952030
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Tanúsítványok	KEMA, VDE, UL


SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Névleges megszakítható utánfolyó áram AC (I_fi )	100 A_eff
Levezetési áramimpulzus (10/350 µs) (I_imp )	12 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

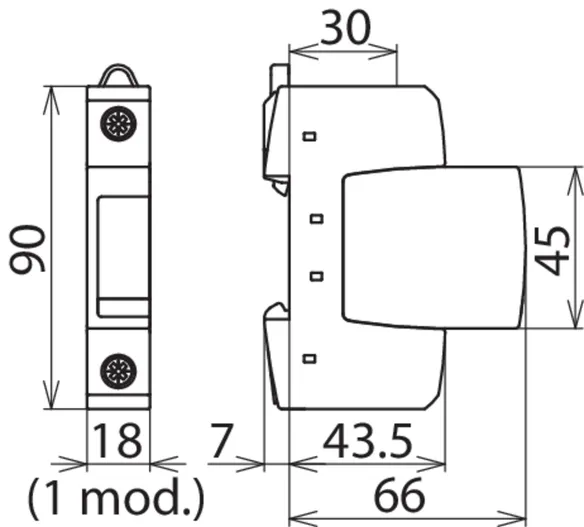

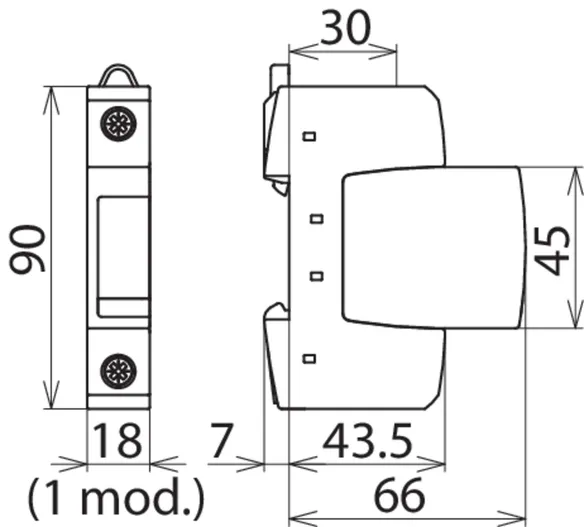

Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	255 V
– Névleges frekvencia AC (f_N )	16,7 Hz

A 952030 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 952030 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 952035 DGP C S FM

GTIN 4013364108547, Vámtarifa szám (EU): 85363030, Bruttó súly: 125.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

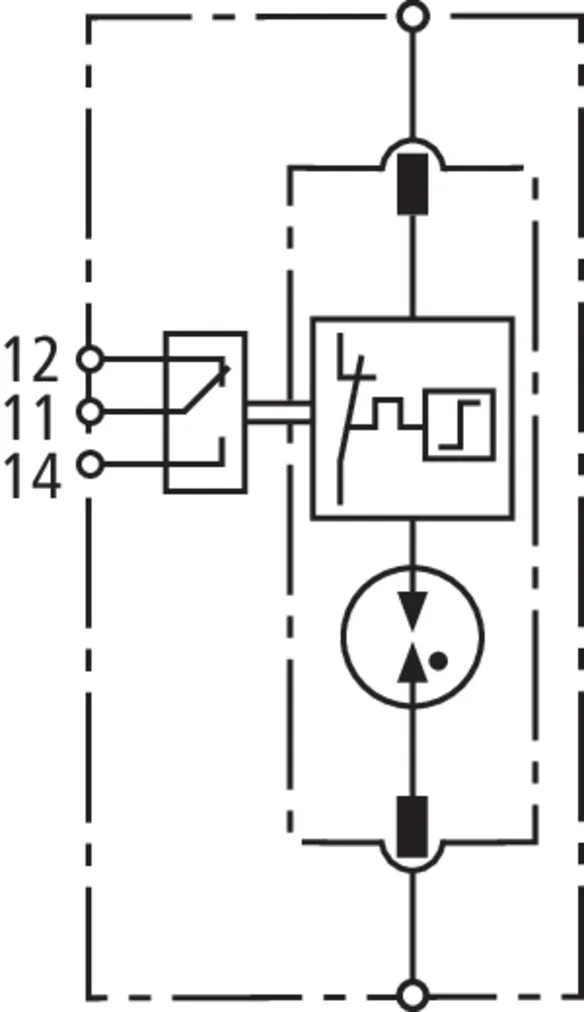

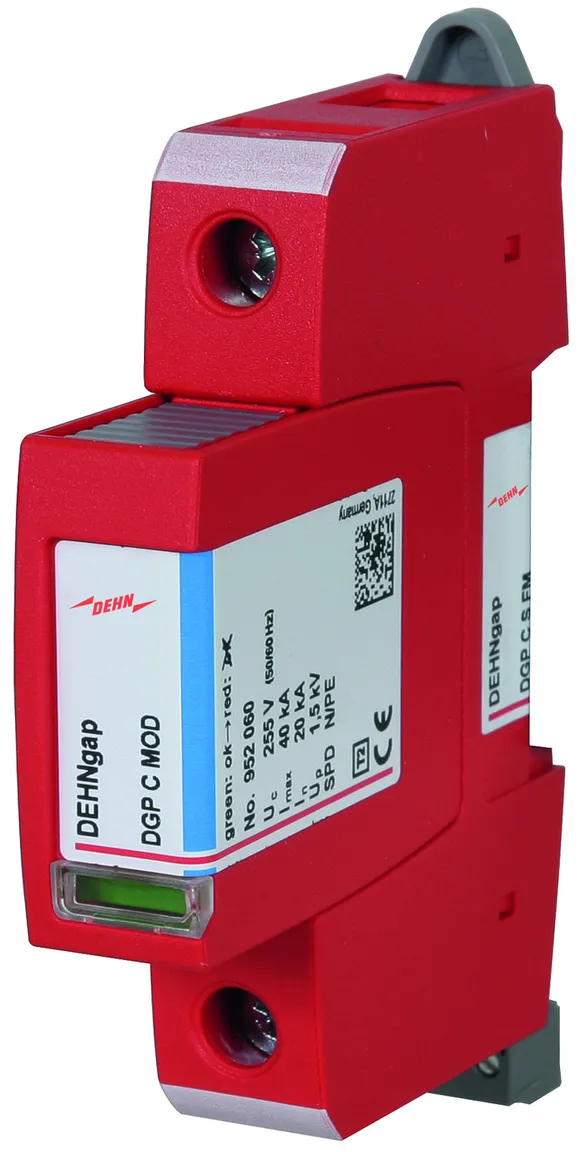

DEHNgap C S FM N-PE túlfeszültség-korlátozó
N-PE túlfeszültség-korlátozó
távjelző érintkezővel, szélesség: 1 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Alapmodul dugaszolható szikraköz alapú védelmi modullal
Névleges levezetési áram (8/20): 20 kA
Villámáram impulzus (10/350): 12 kA
Védelmi feszültségszint: <= 1.5 kV
Utánfolyóáram kioltási képesség: 100 Aeff 255 V AC-n
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DGP C S FM
Cikksz.: 952035
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Tanúsítványok	KEMA, VDE, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező


SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Névleges megszakítható utánfolyó áram AC (I_fi )	100 A_eff
Levezetési áramimpulzus (10/350 µs) (I_imp )	12 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási vezetékkeresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozási vezetékkeresztmetszet (max.)	35 mm² sodrott/ 25 mm²finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

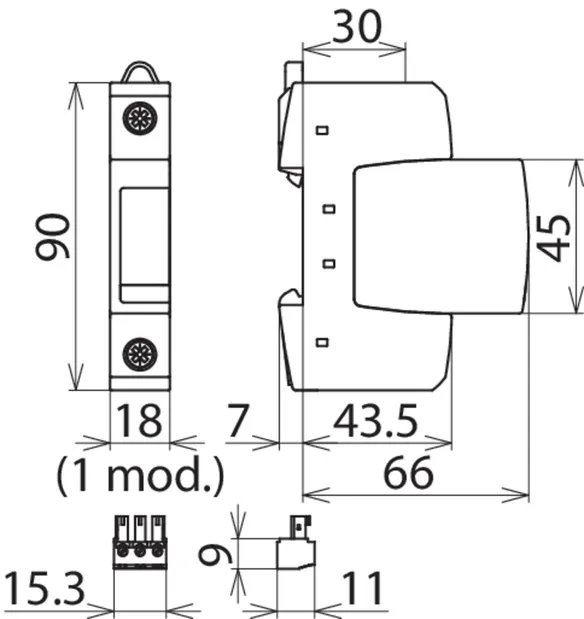

Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	255 V
– Névleges frekvencia AC (f_N )	16,7 Hz
