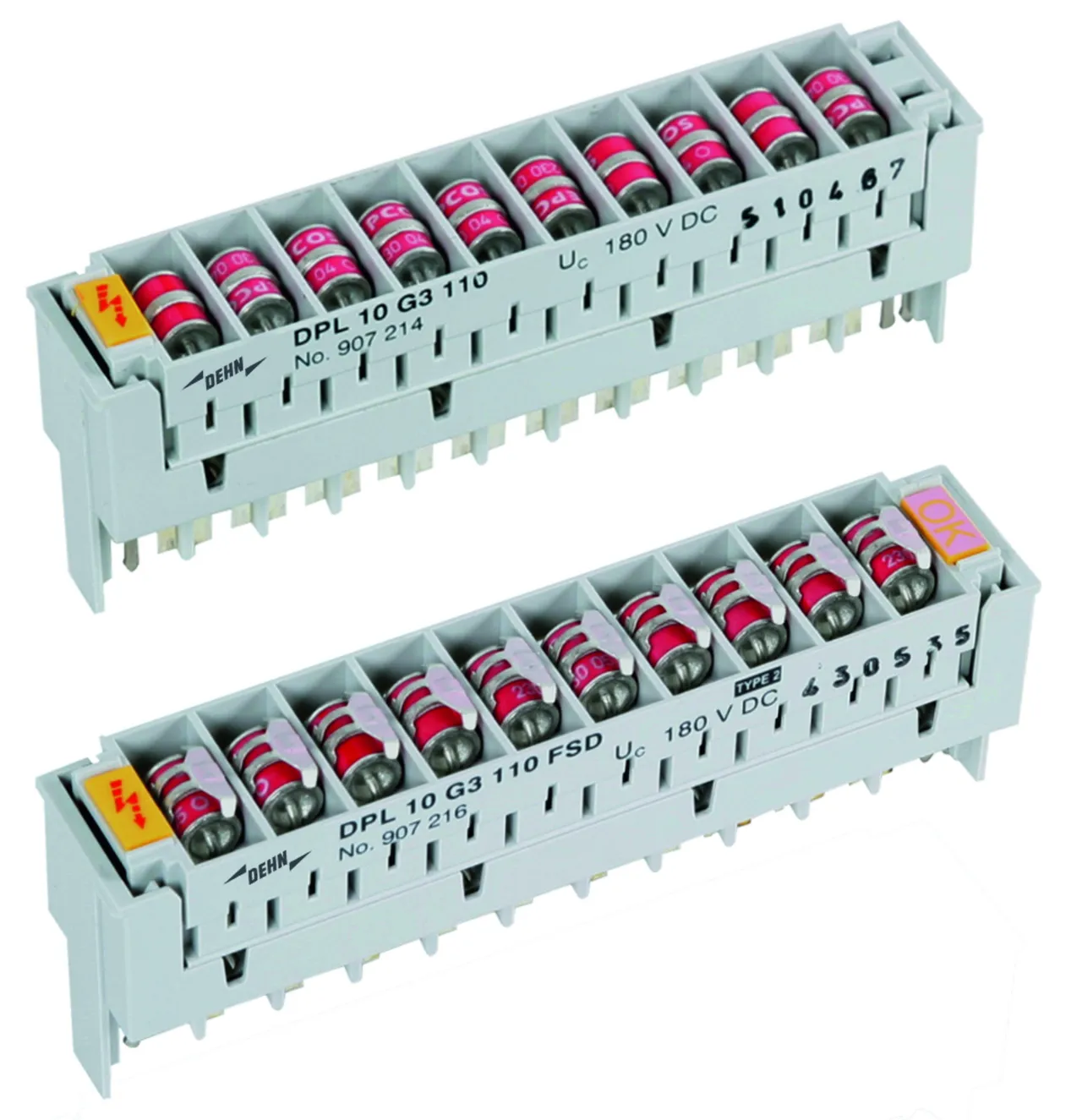

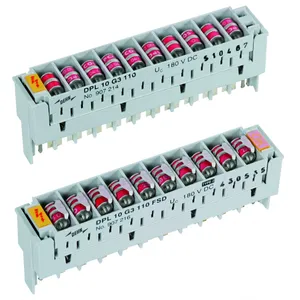

DPL 10 G3

Megfelelő 2/10 gyártási sorozatú LSA-rendszerek leválasztó vagy csatlakozósávjai számára
Előre beültetve 10 érpár számára egyedileg ellenőrzött gázkisüléses túlfeszültség-korlátozókkal
Egyenként cserélhető védőelemek (gázkisüléses túlfeszültség-korlátozók)

Details

DPL 10 G3

Dugasztár 10 érpár számára hárompólusú gázkisüléses túlfeszültség-korlátozóval közel az összes alkalmazás számára. Az FSD levezetők fail-safe funkcióval rendelkeznek és járulékosan vizuális kijelzéssel a fail-safe kioldása után. Így azonnal felismerhető, hogy egy levezetőt ki kell-e cserélni.

2 Termékek

Cikkszám 907214 DPL 10 G3 110

GTIN 4013364100879, Vámtarifa szám (EU): 85363010, Bruttó súly: 71.30 g, PU: 1.00 db.

Képek

További információ

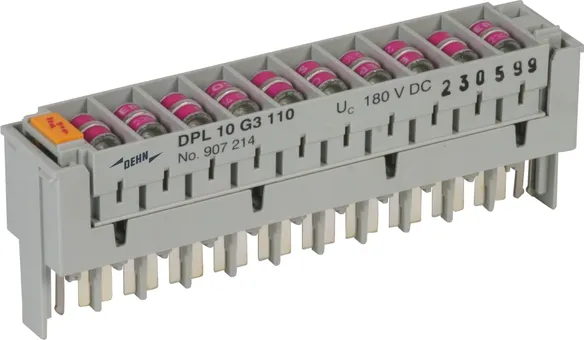

Dugasztár 10 érpárhoz DPL 10 G3 110
DPL 10 G3 110
Túlfeszültség-levezető védőblokk
LSA-Plus technika gyártási sorozat 2
10 érpár védelmére
távközlési berendezésekhez
Névleges levezetési lökőáram: (8/20) 10 kA/érpár
Névleges feszültség: 110 V AC
Max. megeng. üzemi feszültség: 180 V DC

Gyártó: DEHN
Típus: DPL 10 G3 110
Cikksz.: 907214
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	B
Legnagyobb tartós üzemi feszültség DC (U_c )	180 V
Névleges áram (I_L )	0,4 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA

SPD osztály	B
Névleges feszültség (U_N )	110 V
Legnagyobb tartós üzemi feszültség DC (U_c )	180 V
Legnagyobb tartós üzemi feszültség AC (U_c )	127 V
Névleges áram (I_L )	0,4 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_p )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_p )	≤ 600 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_p )	≤ 600 V
Kapacitás ér-ér (C)	≤ 5 pF
Kapacitás ér-védőföld (C)	≤ 5 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C

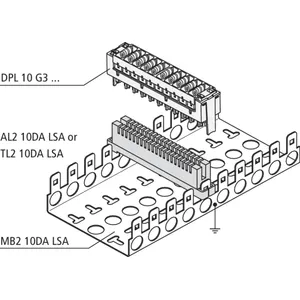

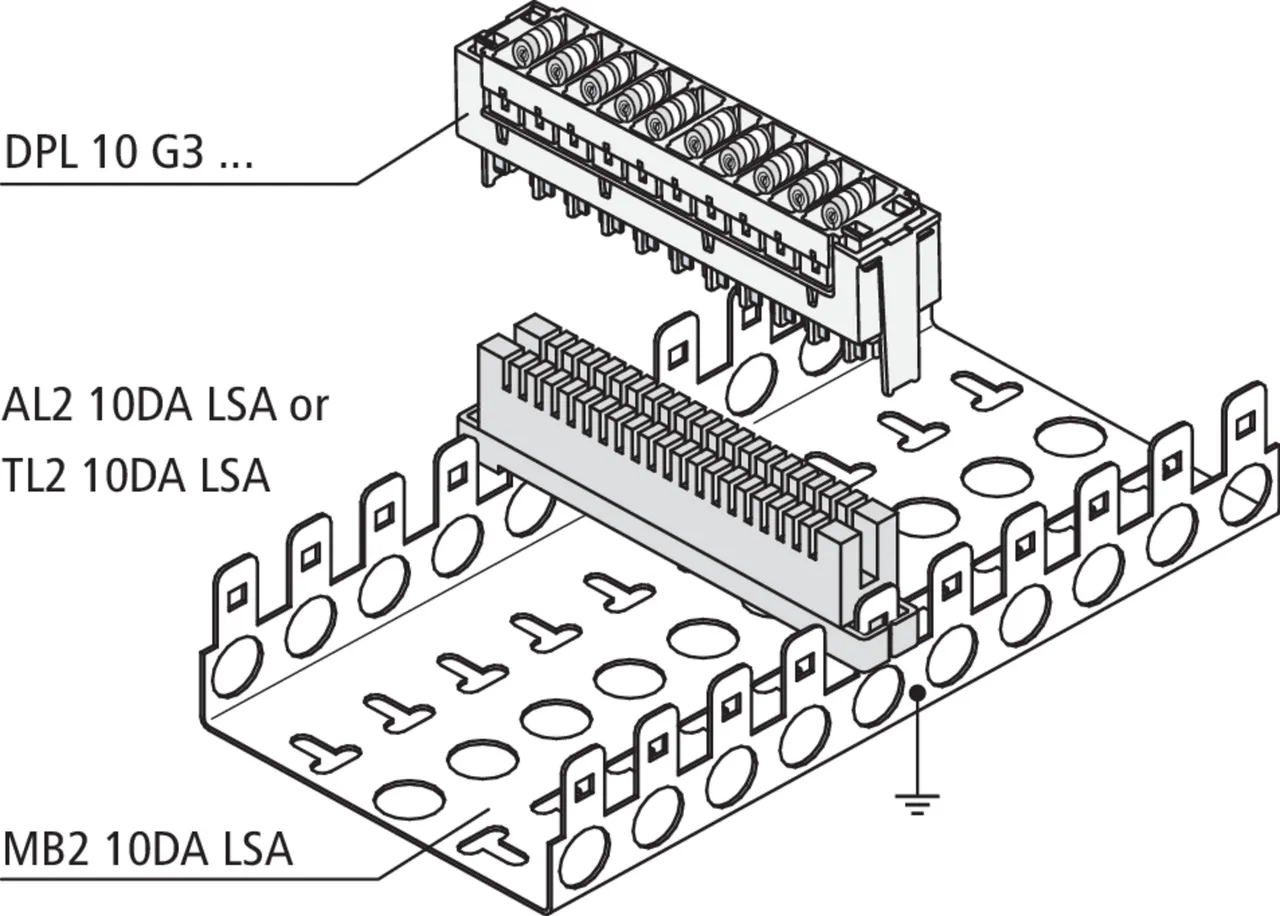

Dugaszolható	LSA leválasztósávok és csatlakozósávok (gyártási sorozat 2)
Földelés módja	Szerelőkengyel
Burkolat anyaga	poliamid
Szín	szürke
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21

A 907214 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 907214 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 907216 DPL 10 G3 110 FSD

GTIN 4013364106680, Vámtarifa szám (EU): 85363010, Bruttó súly: 70.80 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

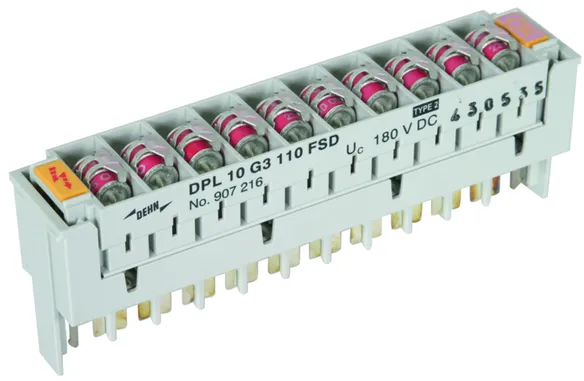

Dugasztár 10 érpárhoz DPL 10 G3 110 FSD
DPL 10 G3 110 FSD
Túlfeszültség-levezető védőblokk
LSA-Plus technika gyártási sorozat 2
fail safe - technikával és
vizuális hibajelzővel
színváltás útján 10 érpár védelmére
távközlési berendezésekhez
Névleges levezetési lökőáram: (8/20) 10 kA/érpár
Névleges feszültség: 110 V AC
Max. megeng. üzemi feszültség: 180 V DC

Gyártó: DEHN
Típus: DPL 10 G3 110 FSD
Cikksz.: 907216
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	B
Hibajelzés	vizuális színváltozás következtében
Legnagyobb tartós üzemi feszültség DC (U_c )	180 V
Névleges áram (I_L )	0,4 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA

SPD osztály	B
Hibajelzés	vizuális színváltozás következtében
Névleges feszültség (U_N )	110 V
Legnagyobb tartós üzemi feszültség DC (U_c )	180 V
Legnagyobb tartós üzemi feszültség AC (U_c )	127 V
Névleges áram (I_L )	0,4 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_p )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_p )	≤ 600 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_p )	≤ 600 V
Kapacitás ér-ér (C)	≤ 5 pF
Kapacitás ér-védőföld (C)	≤ 5 pF
Fail-safe viselkedés	Gázkisüléses levezető rugós érintkezővel
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Dugaszolható	LSA leválasztósávok és csatlakozósávok (gyártási sorozat 2)
Földelés módja	Szerelőkengyel
Burkolat anyaga	poliamid
Szín	szürke
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
