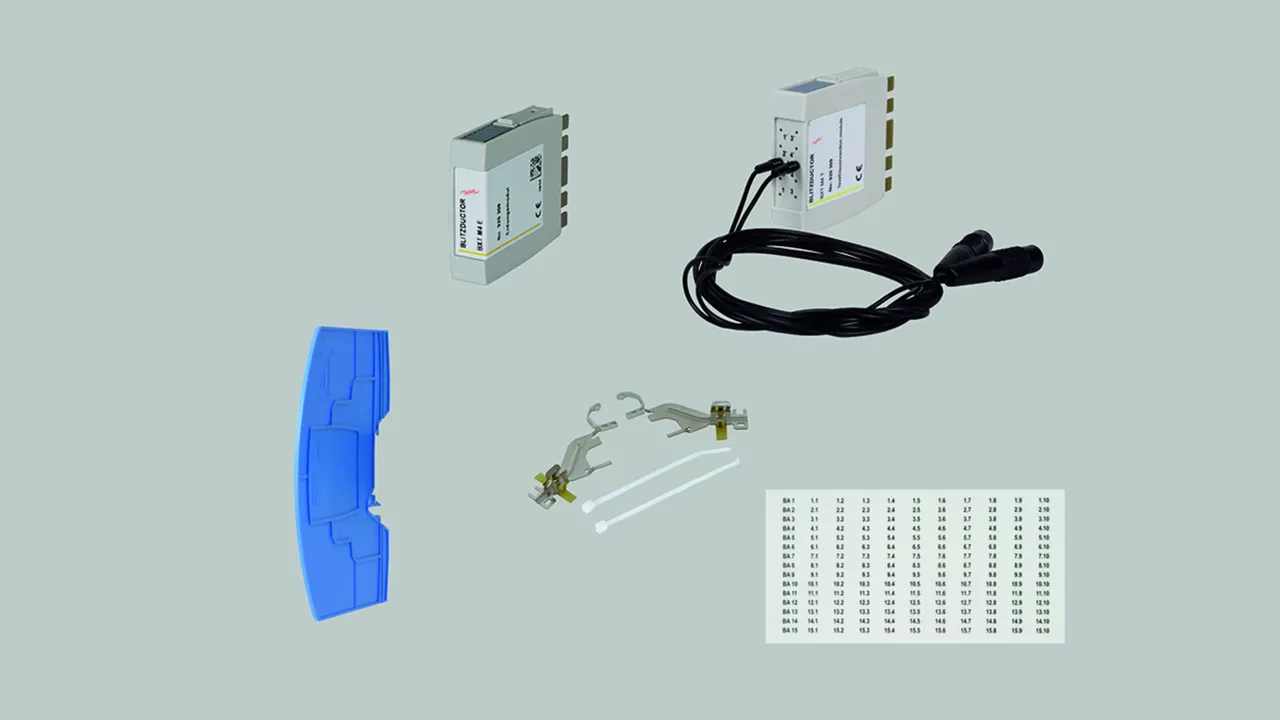

Tartozékok BLITZDUCTOR SP/XT/XTU

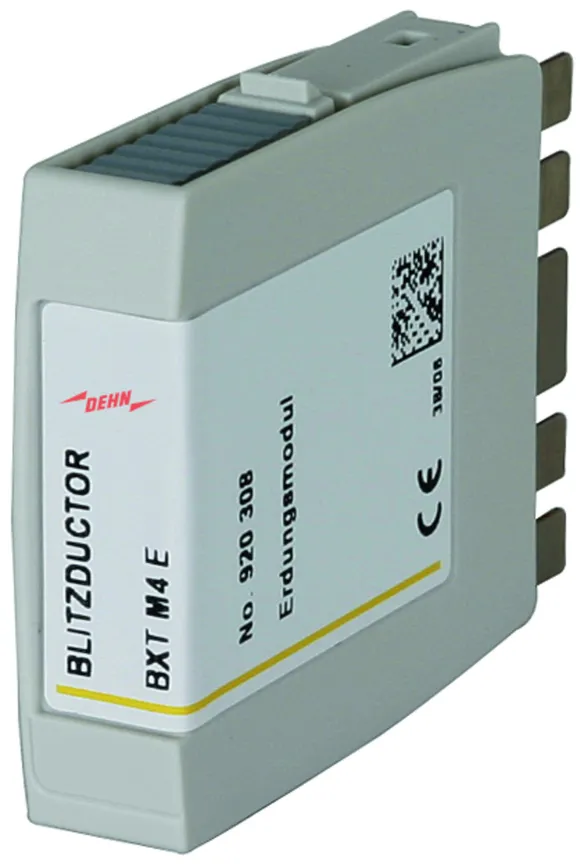

Földelőmodul

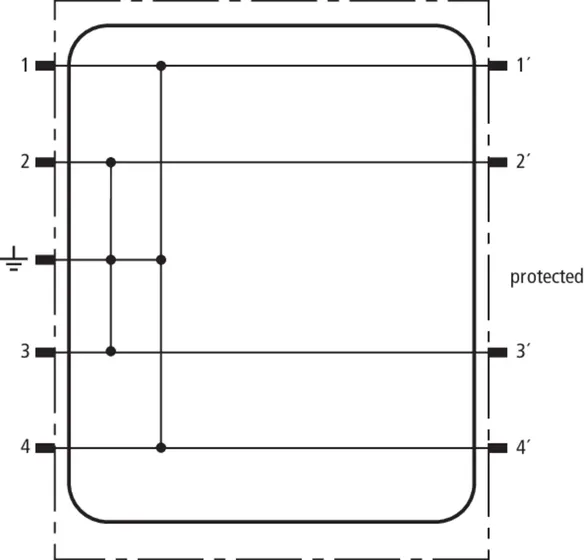

Dugaszolva a földelőmodul összekapcsolja a BLITZDUCTOR SP/XT/XTU alapmodulra csatlakoztatott eret a potenciálkiegyenlítéssel. Olyan kábelerek közvetlen földelésére szolgál, amelyek még nincsenek használatban, de már az alapmodulra csatlakoznak.

1 Termék

Cikkszám 920308 BXT M4 E

GTIN 4013364109209, Vámtarifa szám (EU): 85369010, Bruttó súly: 29.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Földelőmodul BLITZDUCTOR SP/XT/XTU-alapmodul BXT M4 E
Dugaszolható modul közvetlen földelésre
a BLITZDUCTOR XT alapmodulra
csatlakoztatott erek.

Gyártó: DEHN
Típus: BXT M4 E
Cikksz.: 920308
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

D1 Villámáram impulzus (10/350 µs) összesen (Iimp ) 10 kA
Dugaszolható Alapmodul

A 920308 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920308 terméket hozzáadtuk a kosárhoz.

Webshop indítása

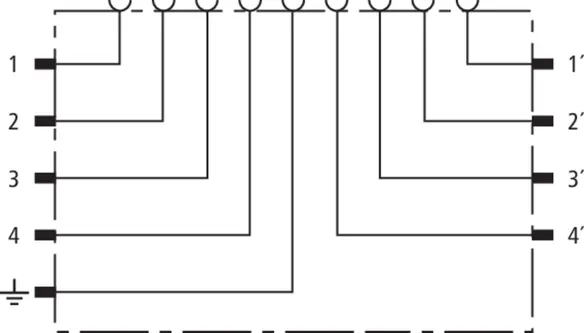

Ellenőrző / leválasztó modul

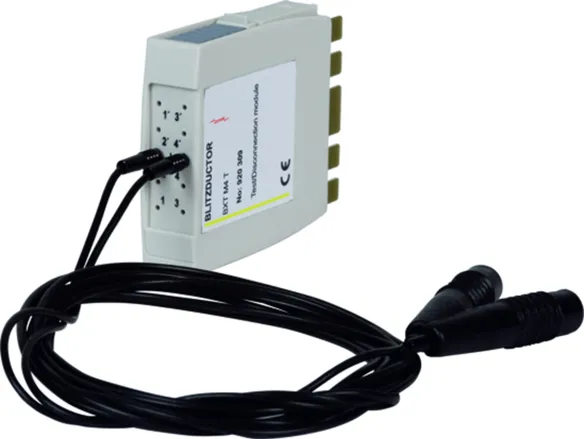

Dugaszolva megszakítja az ellenőrző / leválasztó modul a BLITZDUCTOR SP/XT/XTU-alapmodulra csatlakoztatott erek vezetéksorát és ezeket vizsgálóaljzatra vezeti a modul előlapján. Ezáltal lehetséges mérések elvégzése a berendezésben az ereknek az alapmodulról való leválasztása nélkül.

1 Termék

Cikkszám 920309 BXT M4 T

GTIN 4013364109193, Vámtarifa szám (EU): 85369010, Bruttó súly: 24.60 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Ellenőrző / leválasztó modul BLITZDUCTOR SP/XT/XTU-alapmodul BXT M4 T
Dugaszolható modul leválasztóhelyként
a vezetékvizsgálat számára
a csatlakozóerek leválasztása nélkül,
dugaszolhatóan a
BLITZDUCTOR XT alapmodulba.
Tartozékok: 2 Mérővezeték 1 m, védőtasak

Gyártó: DEHN
Típus: BXT M4 T
Cikksz.: 920309
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Legnagyobb tartós üzemi feszültség DC (UC ) 180 V
Névleges áram 80 °C-on (IL ) 1,0 A
Átmeneti ellenállás 0,1 Ohm
Dugaszolható Alapmodul
Vizsgálóaljzatok aranyozott, 1 mm
Tartozékok 2 Mérővezeték 1 m, védőtasak

A 920309 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920309 terméket hozzáadtuk a kosárhoz.

Webshop indítása

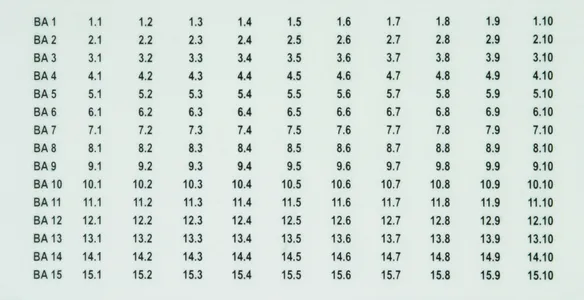

Megjelölési rendszer BA1-BA15

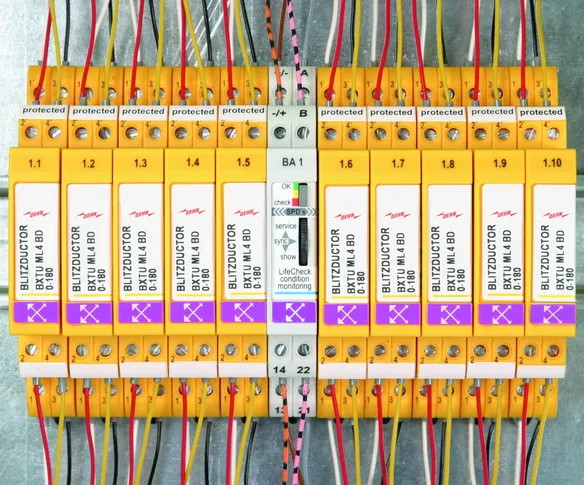

2x 165 öntapadó címke a buszcím jelölésére a DRC MCM XT felügyeleti eszközök (BA1 ... BA15) számára és a hozzárendelt BXT-modulok (1.1-1.10 ... 15.1-15.10) sorszáma jelölésére.

1 Termék

Cikkszám 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Vámtarifa szám (EU): 39199080, Bruttó súly: 5.60 g/PAK, PU: 1.00 PAK

Képek

További információ

Megjelölési rendszer BA1-BA15
Átlátszó öntapadó címke
rányomtatott megjelölésekkel
BA1 (1.1-1.10) ... BA15 (15.1-15.10)
az egyszerűsített jelöléshez
felügyeleti eszközök DRC MCM XT
és a Blitzductor XT modul vagy
alapmodul
átlátszó, folyamatosan ragad,
kopásálló

Gyártó: DEHN
Típus: BS BA1 BA15 BXT
Cikksz.: 920398
vagy egyenértékű.



Műszaki adatok

Méretek (sz x ma) 13 x 7 mm

A 920398 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920398 terméket hozzáadtuk a kosárhoz.

Webshop indítása

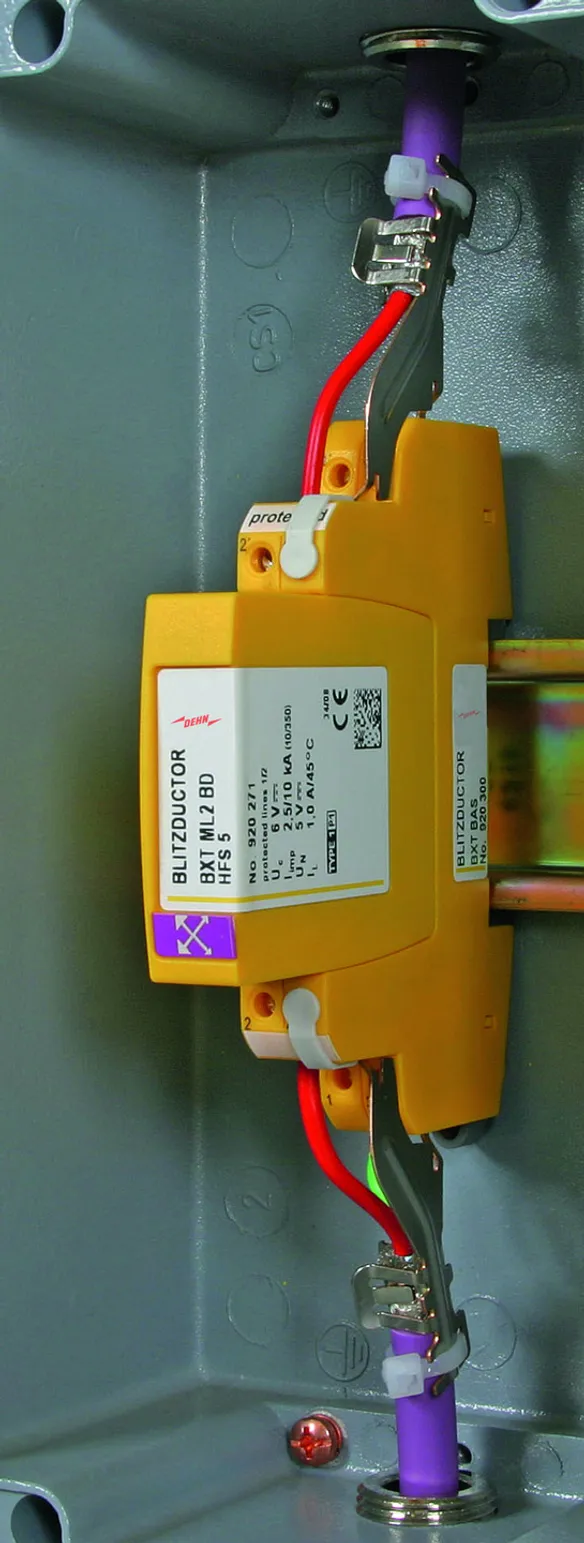

EMC rugós kapcsok

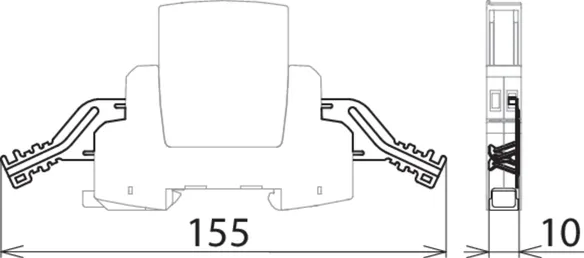

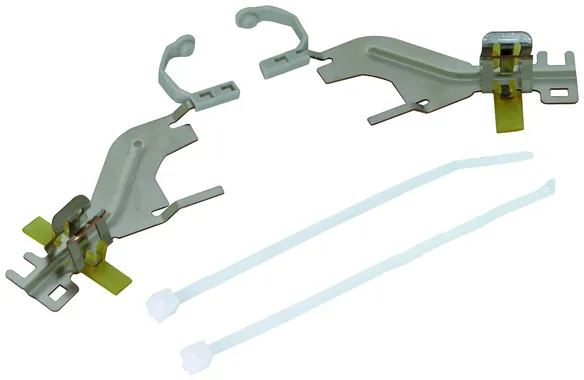

Két rugós kapocs egy BLITZDUCTOR SP/XT/XTU védett és nem védett oldala számára árnyékolt jelvezeték tartós, kis impedanciájú árnyékoló érintkezéséhez. Dugaszolható szigetelősapkával a közvetett árnyékolásföldeléshez (csak BXT), kábelkötözőkkel és szigetelőcsíkkal. Alkalmazható a BXT(U) ML2 ...S ... / BSP M2 ... típusoknál (csak közvetlen árnyékolásföldelésnél).

1 Termék

Cikkszám 920395 SAK BXT LR

GTIN 4013364118157, Vámtarifa szám (EU): 85369095, Bruttó súly: 12.00 g/PAK, PU: 1.00 PAK

Kifutott termék:

Képek

További információ

EMC rugós kapcsok SAK BXT LR
2 rugós kapocs a tartós,
kis impedanciájú árnyékoló érintkezéshez
a védett oldalon és a nem védett oldalon
egy BLITZDUCTOR XT esetében.
Integrált címkódolással
A közvetlen vagy közvetett árnyékolásföldeléshez,
kábelkötözőkkel és szigetelősapkával.
Befogási tartomány: 3-10 mm
Tartozékok: Szigetelősapkák, kábelkötöző, szigetelőcsík

Gyártó: DEHN
Típus: SAK BXT LR
Cikksz.: 920395
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

D1 Villámáram impulzus (10/350 µs) 5 kA
Dugaszolható Kapcsos csatlakozó BXT BAS / BSP BAS 4
Tartozékok Szigetelősapkák, kábelkötöző, szigetelőcsík

A 920395 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920395 terméket hozzáadtuk a kosárhoz.

Webshop indítása

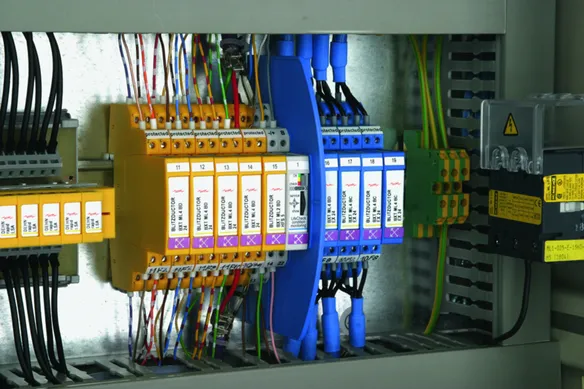

Válaszfal

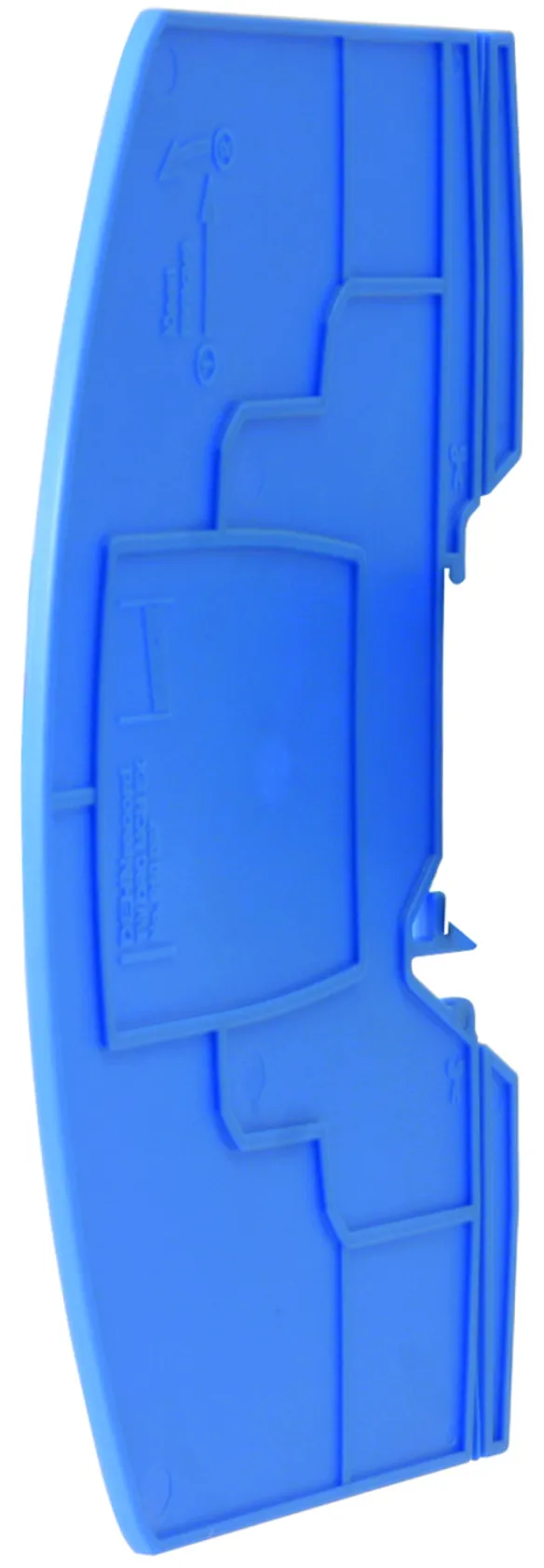

A BLITZDUCTOR XT Ex (i) túlfeszültségvédelmi eszközök gyújtószikramentes áramkörökben való alkalmazásánál különleges beépítési feltételeket kell figyelembe venni.
Így az EN 60079-11; 2007 (VDE 0170-7) szerint a gyújtószikramentes és a nem gyújtószikramentes áramkörök (csatlakozóelemek, pl. csatlakozókapcsok) között ≥ 50 mm minimális távolságot (távközt) kell betartani!
A TW DRC MCM EX Ex i válaszfal felhasználásával ez a távköz az eszközök közvetlen sorolásával is betartható.
Különösen alkalmazható a DRC MCM XT-vel együtt a BXT-modulok állapotorientált felügyeletéhez. (1 csomag = 2 db)

1 Termék

Cikkszám 910697 TW DRC MCM EX

GTIN 4013364123717, Vámtarifa szám (EU): 39269097, Bruttó súly: 31.00 g/PAK, PU: 1.00 PAK

Képek

További információ

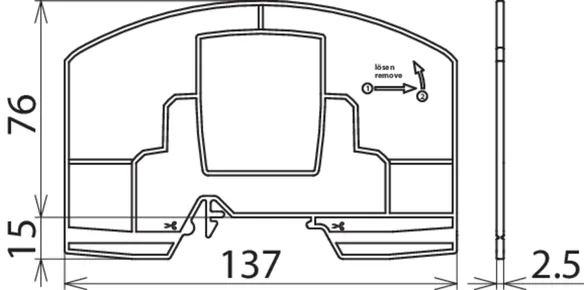

Válaszfal TW DRC MCM EX
Ex(i)- válaszfal
a minimális távolság (távköz)
figyelembe vételéhez
min. 50 mm csatlakozóelemeknél
gyújtószikramentes és nem gyújtószikramentes
áramkörökben az EN 60079-11 szerint.
7 mm-es és 35 mm-es kalapsínekhez.
Poliamid PA 6.6, kék

Gyártó: DEHN
Típus: TW DRC MCM EX
Cikksz.: 910697
vagy egyenértékű.



Műszaki adatok

Szerelés 35 mm-es kalapsínre az EN 60715 szerint

A 910697 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 910697 terméket hozzáadtuk a kosárhoz.

Webshop indítása
