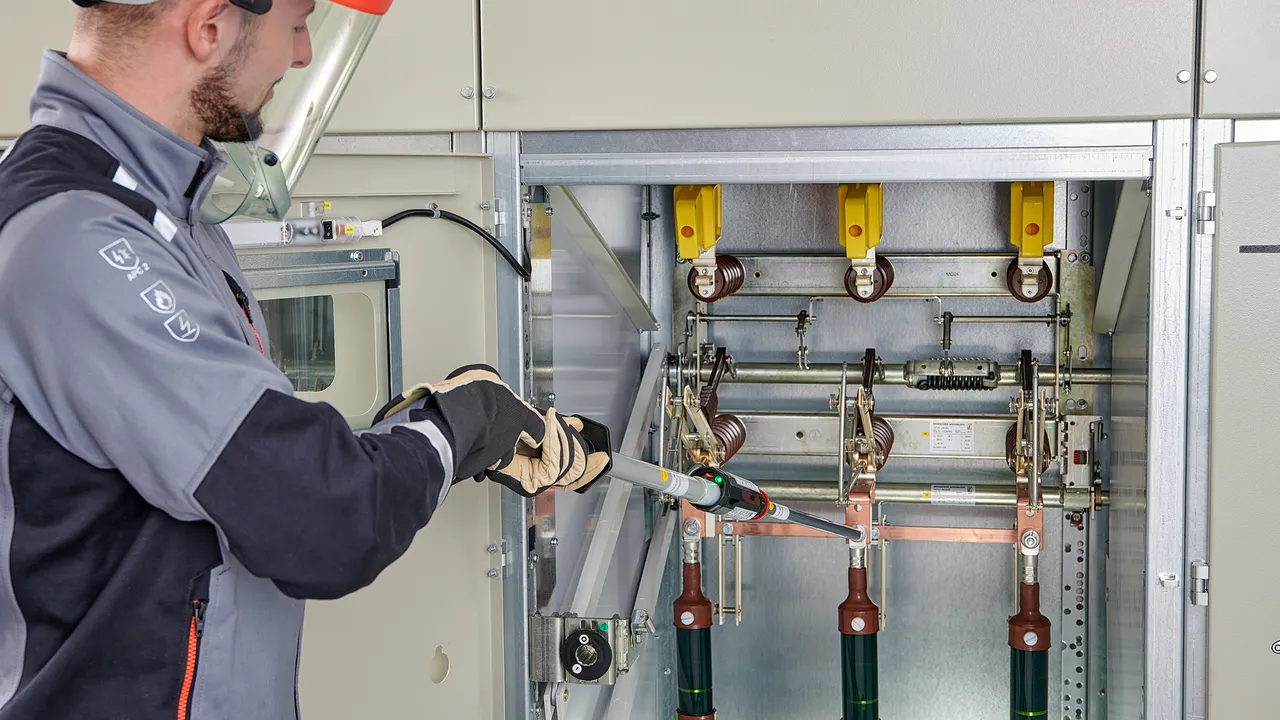

PHE III feszültségkémlelő
:quality(98)/www.dehn.hu/store/f/59176161/HDVORSCHAU/767703a0008_16-9.jpg)
:quality(98)/www.dehn.hu/store/f/59176161/HDVORSCHAU/767703a0008_16-9.jpg)
- Biztonságos kijelzés felismerés
- Könnyű kezelés
- Költség-, és helytakarékos szállítás
Details
:quality(98)/www.dehn.hu/store/f/59176163/HDVORSCHAU/766927a1.jpg)
:quality(98)/www.dehn.hu/store/f/59176163/HDVORSCHAU/766927a1.jpg)
:quality(98)/www.dehn.hu/store/f/59176164/HDVORSCHAU/766335a1.jpg)
:quality(98)/www.dehn.hu/store/f/59176164/HDVORSCHAU/766335a1.jpg)
:quality(98)/www.dehn.hu/store/f/59176162/HDVORSCHAU/767760a1.jpg)
:quality(98)/www.dehn.hu/store/f/59176162/HDVORSCHAU/767760a1.jpg)
:quality(98)/www.dehn.hu/store/f/59176166/HDVORSCHAU/767921a8.jpg)
:quality(98)/www.dehn.hu/store/f/59176166/HDVORSCHAU/767921a8.jpg)
:quality(98)/www.dehn.hu/store/f/59176165/HDVORSCHAU/767921a7.jpg)
:quality(98)/www.dehn.hu/store/f/59176165/HDVORSCHAU/767921a7.jpg)

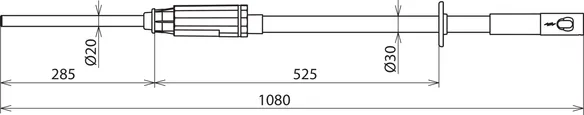

Cikkszám 767703 PHE3 3 S
GTIN 4013364070899, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.71 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 3 kV |
Teljes hosszúság (lG ) | 1080 mm |
Bemerülési mélység (IO ) | 285 mm |
Cikkszám 767706 PHE3 6 S
GTIN 4013364070837, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.71 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 6 kV |
Teljes hosszúság (lG ) | 1080 mm |
Bemerülési mélység (IO ) | 285 mm |
Cikkszám 767710 PHE3 10 S
GTIN 4013364070851, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.71 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 10 kV |
Teljes hosszúság (lG ) | 1080 mm |
Bemerülési mélység (IO ) | 285 mm |

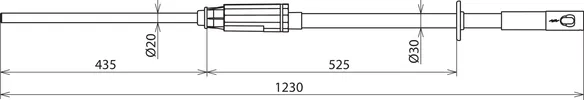

Cikkszám 767720 PHE3 20 S
GTIN 4013364070844, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.89 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 20 kV |
Teljes hosszúság (lG ) | 1230 mm |
Bemerülési mélység (IO ) | 435 mm |
Cikkszám 767730 PHE3 30 S
GTIN 4013364070813, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.83 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 30 kV |
Teljes hosszúság (lG ) | 1415 mm |
Bemerülési mélység (IO ) | 620 mm |
Cikkszám 767711 PHE3 3 10 S
GTIN 4013364070820, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.86 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 3 ... 10 kV |
Teljes hosszúság (lG ) | 1415 mm |
Bemerülési mélység (IO ) | 620 mm |
Cikkszám 767721 PHE3 6 20 S
GTIN 4013364070868, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.93 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 6 ... 20 kV |
Teljes hosszúság (lG ) | 1575 mm |
Bemerülési mélység (IO ) | 780 mm |
Cikkszám 767731 PHE3 10 30 S
GTIN 4013364070875, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.99 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 10 ... 30 kV |
Teljes hosszúság (lG ) | 1675 mm |
Bemerülési mélység (IO ) | 880 mm |
Névleges feszültségtartományok 30 kV / 50 Hz-ig, menet M12, átkapcsolható
A névleges feszültség választókapcsoló két kapcsolóállással rendelkezik az egyes feszültségtartományokhoz. Az üzembe vétel biztonsági okból csak a legérzékenyebb 3 ... 10 kV állásban lehetséges. A megfelelő kapcsolóállásban a kapcsoló bepattan és azzal védett a nem szándékos elállítással szemben. Az átkapcsolás egy mágneses működtetésű, kopásmentes reed-kapcsolón keresztül történik.

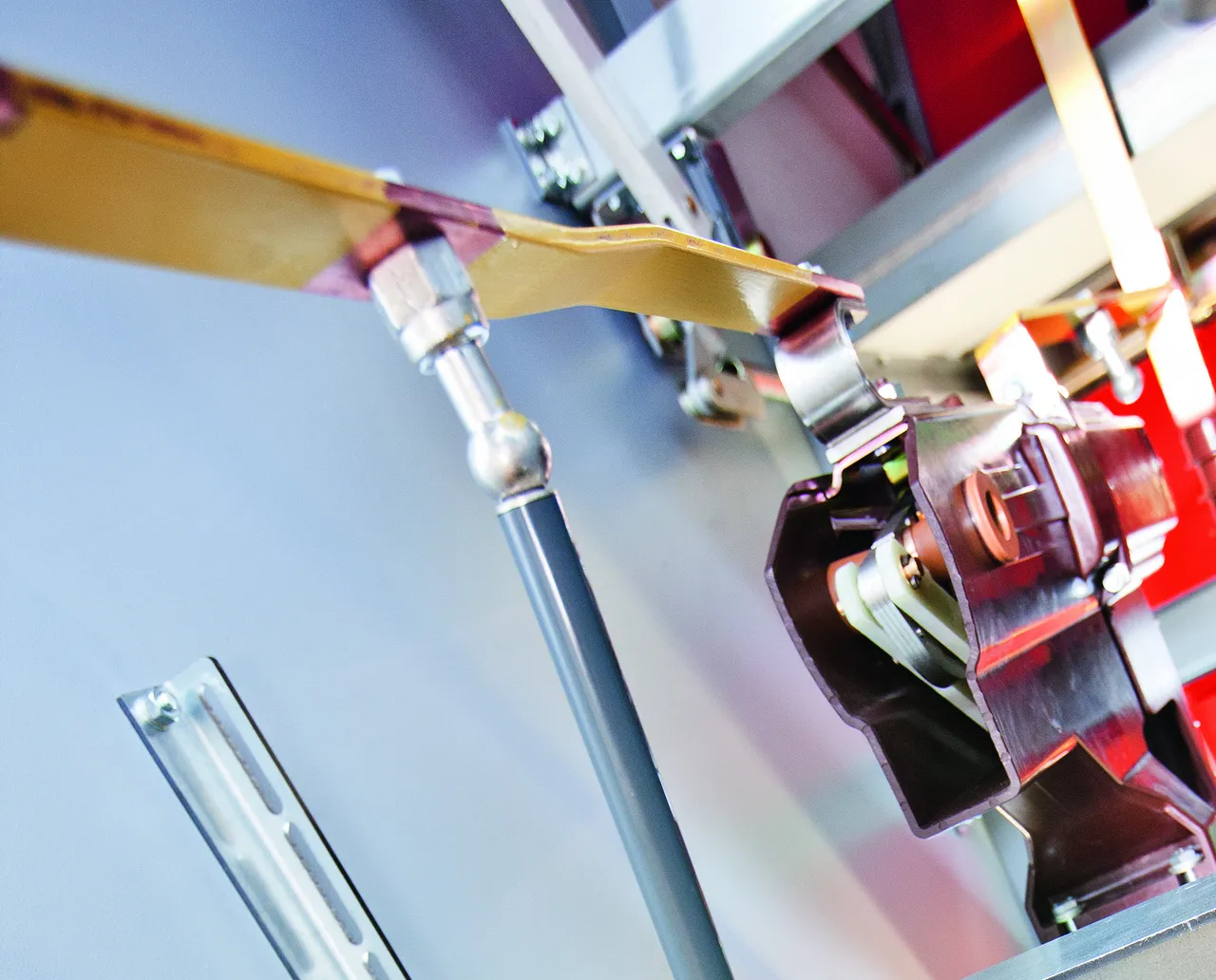

"S" kategória kapcsolóberendezések és szabadvezetékek számára.
1 Termék

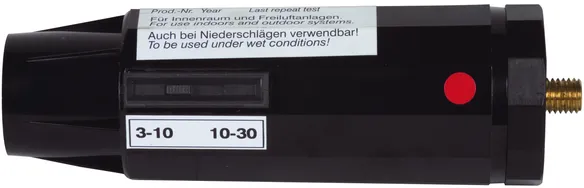

Cikkszám 767733 PHE3 U 3 30 S
GTIN 4013364070882, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.99 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 3 ... 10 / 10 ... 30 kV |
Teljes hosszúság (lG ) | 1675 mm |
Bemerülési mélység (IO ) | 880 mm |
Cikkszám 767125 PHE3 25 S 50 1P
GTIN 4013364130319, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.96 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 25 kV |
Teljes hosszúság (lG ) | 1680 mm |
Bemerülési mélység (IO ) | 880 mm |

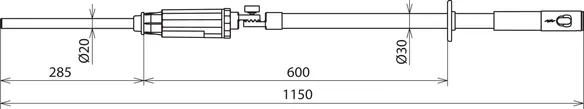

Cikkszám 767903 PHE3 3 S ZK
GTIN 4013364134737, Vámtarifa szám (EU): 90303370, Bruttó súly: 1692.00 g, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 3 kV |
Teljes hosszúság (lG ) | 1150 mm |
Bemerülési mélység (IO ) | 285 mm |
Cikkszám 767906 PHE3 6 S ZK
GTIN 4013364134744, Vámtarifa szám (EU): 90303370, Bruttó súly: 1692.00 g, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 6 kV |
Teljes hosszúság (lG ) | 1150 mm |
Bemerülési mélység (IO ) | 285 mm |
Cikkszám 767910 PHE3 10 S ZK
GTIN 4013364134751, Vámtarifa szám (EU): 90303370, Bruttó súly: 1692.00 g, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 10 kV |
Teljes hosszúság (lG ) | 1150 mm |
Bemerülési mélység (IO ) | 285 mm |
Cikkszám 767920 PHE3 20 S ZK
GTIN 4013364134768, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.80 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 20 kV |
Teljes hosszúság (lG ) | 1300 mm |
Bemerülési mélység (IO ) | 435 mm |
Cikkszám 767930 PHE3 30 S ZK
GTIN 4013364134775, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.87 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 30 kV |
Teljes hosszúság (lG ) | 1485 mm |
Bemerülési mélység (IO ) | 620 mm |
Cikkszám 767941 PHE3 3 10 S ZK
GTIN 4013364134782, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.87 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 3 ... 10 kV |
Teljes hosszúság (lG ) | 1485 mm |
Bemerülési mélység (IO ) | 620 mm |
Cikkszám 767951 PHE3 6 20 S ZK
GTIN 4013364134799, Vámtarifa szám (EU): 90303370, Bruttó súly: 1.96 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 6 ... 20 kV |
Teljes hosszúság (lG ) | 1645 mm |
Bemerülési mélység (IO ) | 780 mm |
Cikkszám 767961 PHE3 10 30 S ZK
GTIN 4013364134805, Vámtarifa szám (EU): 90303370, Bruttó súly: 2.02 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 10 ... 30 kV |
Teljes hosszúság (lG ) | 1745 mm |
Bemerülési mélység (IO ) | 880 mm |

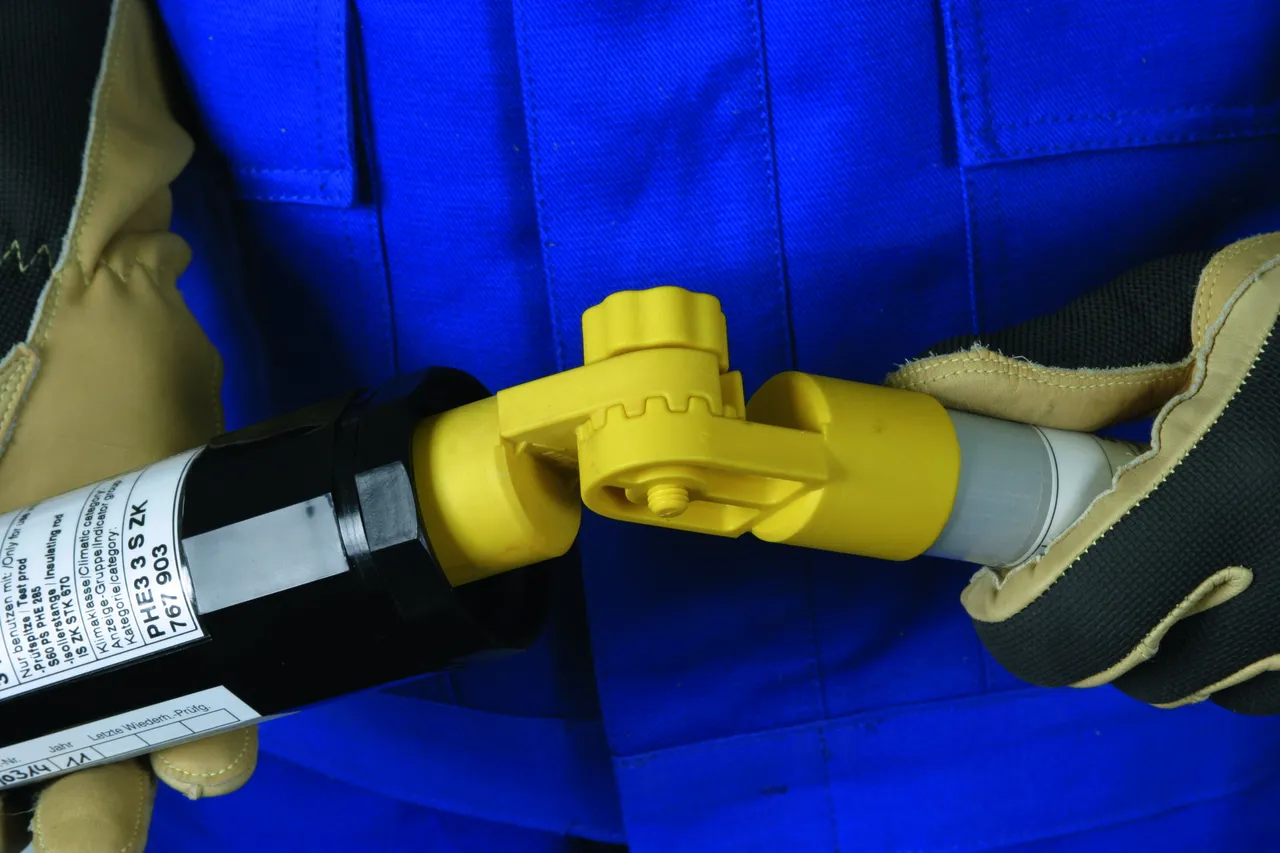

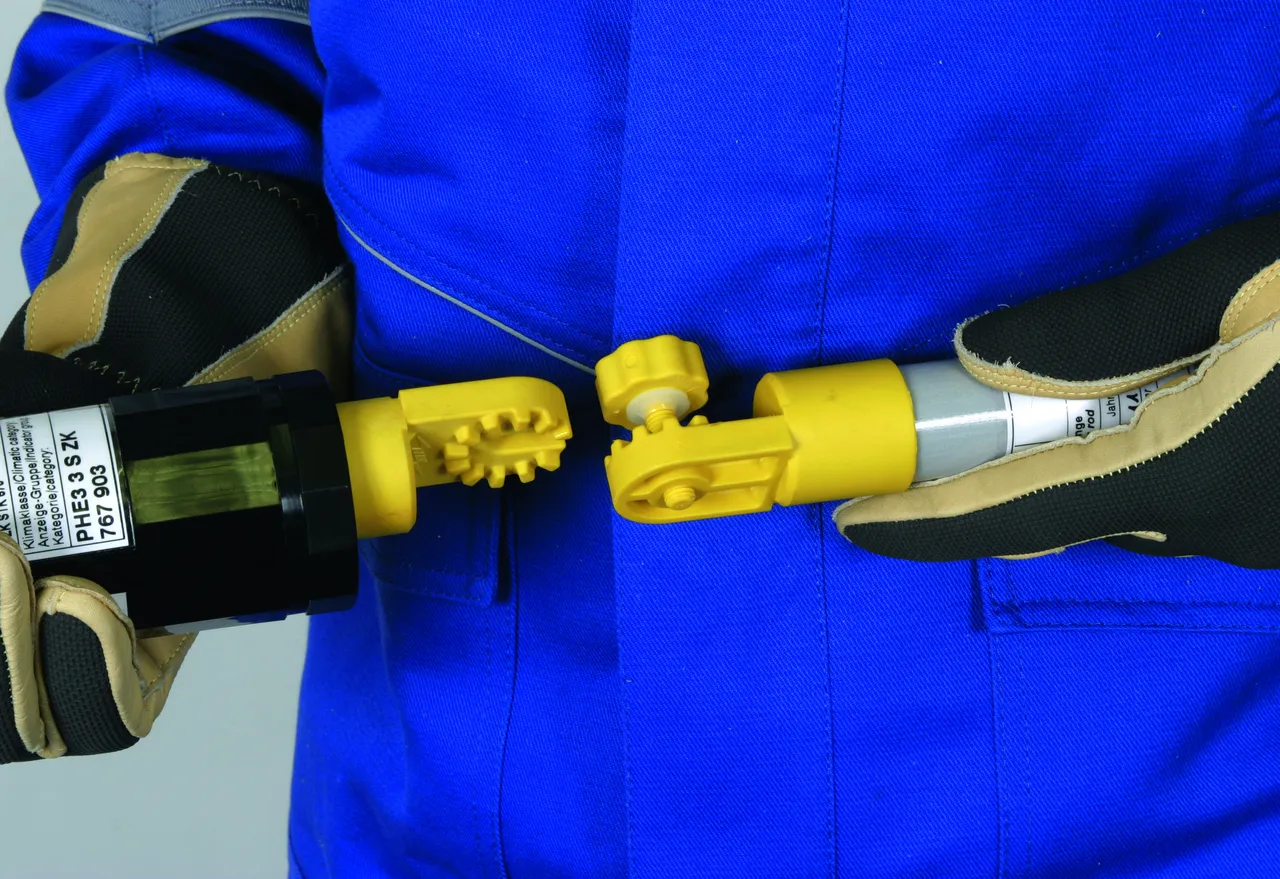

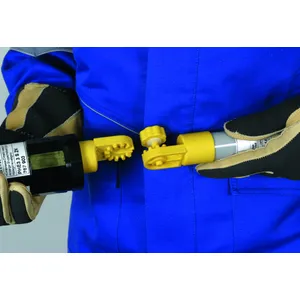

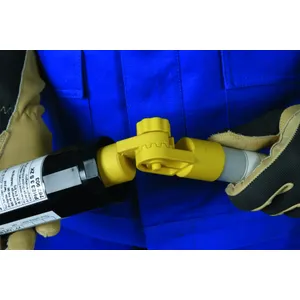

Névleges feszültségtartományok 36 kV / 50 Hz-ig, fogas csatoló, átkapcsolható
A névleges feszültség választókapcsoló két kapcsolóállással rendelkezik az egyes feszültségtartományokhoz. Az üzembe vétel biztonsági okból csak a legérzékenyebb állásban (3 ... 10 kV, ill. 6 ... 20 kV) lehetséges. A megfelelő kapcsolóállásban a kapcsoló bepattan és azzal védett a nem szándékos elállítással szemben. Az átkapcsolás egy mágneses működtetésű, kopásmentes reed-kapcsolón keresztül történik.
"S" kategória kapcsolóberendezések és szabadvezetékek számára.
2 Termékek
Cikkszám 767960 PHE3 U 3 30 S ZK
GTIN 4013364134812, Vámtarifa szám (EU): 90303370, Bruttó súly: 2.02 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 3 ... 10 / 10 ... 30 kV |
Teljes hosszúság (lG ) | 1745 mm |
Bemerülési mélység (IO ) | 880 mm |
Cikkszám 767944 PHE3 U 6 36 S SN7728
GTIN 4013364277731, Vámtarifa szám (EU): 90303370, Bruttó súly: 2.16 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 6 ... 20 / 20 ... 36 kV |
Teljes hosszúság (lG ) | 1745 mm |
Bemerülési mélység (IO ) | 880 mm |

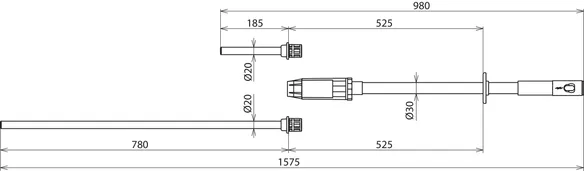

Cikkszám 767740 PHE3 6 20 SL
GTIN 4013364071063, Vámtarifa szám (EU): 90303370, Bruttó súly: 2.15 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 6 ... 20 kV |
Teljes hosszúság (lG ) | 1575 / 980 mm |
Bemerülési mélység (IO ) | 780 / 185 mm |

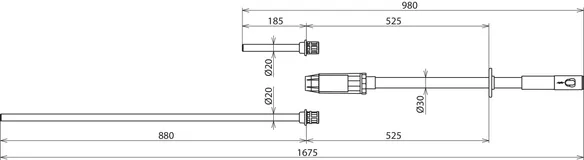

Cikkszám 767750 PHE3 10 30 SL
GTIN 4013364071070, Vámtarifa szám (EU): 90303370, Bruttó súly: 2.21 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 10 ... 30 kV |
Teljes hosszúság (lG ) | 1675 / 980 mm |
Bemerülési mélység (IO ) | 880 / 185 mm |

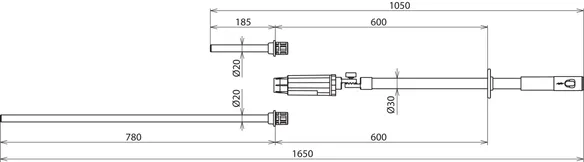

Cikkszám 767940 PHE3 6 20 SL ZK
GTIN 4013364134829, Vámtarifa szám (EU): 90303370, Bruttó súly: 2.09 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 6 ... 20 kV |
Teljes hosszúság (lG ) | 1650 / 1050 mm |
Bemerülési mélység (IO ) | 780 / 185 mm |

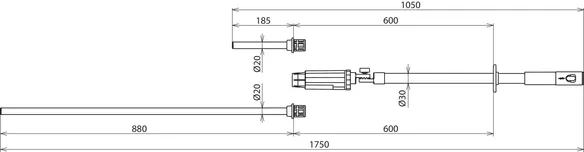

Cikkszám 767950 PHE3 10 30 SL ZK
GTIN 4013364134836, Vámtarifa szám (EU): 90303370, Bruttó súly: 2.14 kg, PU: 1.00 db.
Műszaki adatok
Névleges feszültség (UN ) | 10 ... 30 kV |
Teljes hosszúság (lG ) | 1750 / 1050 mm |
Bemerülési mélység (IO ) | 880 / 185 mm |
