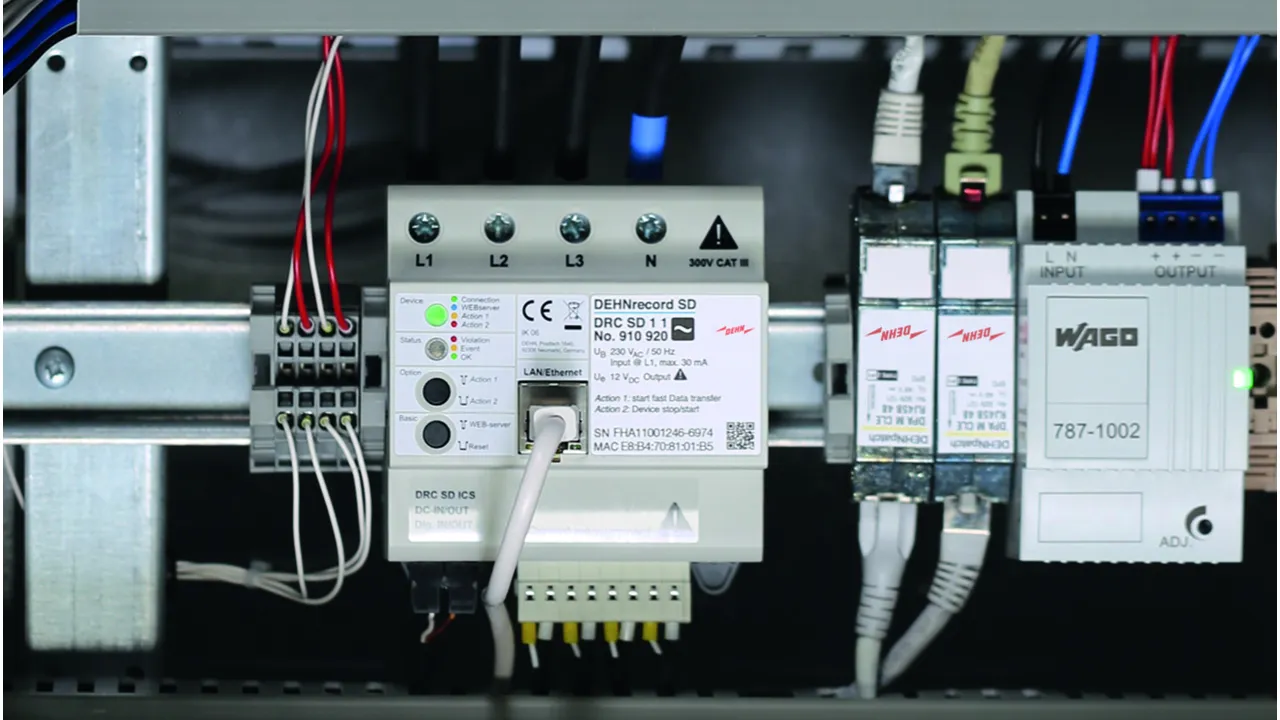

DEHNrecord SD

  • Multifunkcionális mérőműszer Edge-Computing alapján
  • Tápfeszültség 230 V AC alternatív 24 V DC-külső
  • Kompakt méret (5 osztásegység) az egyszerű integráció és utólagos beszerelés számára
  • Telepítési előnyök adaptálással az SPD-kre fázissín következtében
  • Feszültségminőség mérése az EN 61000-4-30, A osztály - tanúsított szerint
  • Határértékek az EN 50160 szerint
  • Lehetőség egyéni PQ-határértékek járulékos meghatározására
  • Átmeneti / hálózati frekvenciás túlfeszültségek mérése az EN50550 szerint
  • Terhelésmenet és teljesítmény mérése
  • Integrált digitális be- és kimenetek, logikailag összekapcsolhatók
  • Kommunikáció bekötés Modbus TCP és MQTT 3.1 Azure útján

További információ

Hasonló témák

DRC SD 1 1

Multifunkcionális mérő és elemző eszköz a feszültségminőség felügyeletére.

1 Termék

Cikkszám 910920 DRC SD 1 1

GTIN 4013364460263, Vámtarifa szám (EU): 90303200, Bruttó súly: 510.02 g, PU: 1.00 db.

Képek

További információ

Integrált, multifunkcionális mérőműszer
Edge-Computing alapján a következő funkciókkal:
Tápfeszültség 230 V 1 fázisú L1-en keresztül, pl.
fésűsínen keresztül közvetlenül a túlfeszültség-levezetőtől /
nincs szükség járulékos huzalozásra és előtét-biztosítóra
Kompakt ház az egyszerű integrációhoz
és bővítéshez, 5 osztásegység szélesség / kalapsínszerelés
Feszültségminőség mérése az EN 61000-4-30,
A osztály - tanúsított szerint
Szabványos középértékek folyamatos továbbítása
Határértéksértésnél zavarüzenet továbbítása /
Ezáltal jelentősen csökkentett adatmennyiség
az egyszerű kezeléshez
Határértékek az EN 50160 szerint / Lehetőség
egyéni PQ-határértékek járulékos meghatározására
Zavarüzenet kioldható továbbítása
határértéksértés nélkül is / egyéni kioldás
eszközletapogatóval vagy web-alapon
PQ-jellemzőknek megfelelően
Jelölési koncepció az EN 61000-4-30 szerint
4 pólusú terhelőáram- és teljesítménymérés
külső áramtekercsek segítségével választhatóan
100 A-ig (átfűzhető áramváltó) vagy
1000 A-ig (Rogowski-tekercsek) (vezetékhosszak 3 m)
Mérési értékek átvitel (5 perces középértékek )
Előjelhelyes mérés
vételezési és a visszatáplálási teljesítmény felismerésére
Átmeneti / hálózati frekvenciás
túlfeszültségek mérése az EN50550 szerint, egyéni
paraméterezési lehetőségekkel együtt, pl.
túl alacsony feszültség jelzésére
Eseményüzenetek cloudmonitoron,
digitális kimeneteken és
e-mail értesítéseken keresztül lehetségesek
Integrált paraméterezhető I/O-interfészek
3 x Input, 2x Output, eseményorientált vezérlőparancsok számára
Integrált mérőhely-koncepció
Adaptálható fázissínek útján közvetlenül
túlfeszültségvédelmi eszközökhöz
Kommunikáció bekötés Modbus útján
TCP/IP-interfész és MQTT – protokoll (3.1, Azure-alapú)
Mérésérték-vizualizálás választhatóan
DEHN-cloudmonitoron vagy külső
cégspecifikus cloudplatformokon keresztül / Alternatív
módon kiolvasással Modbusregister-en át
GPS-helyszínmeghatározás
PQ-térképek lehetséges elkészítéséhez
Webalapú eszközkonfigurálás és firmware-frissítések

Gyártó: DEHN
Típus: DRC SD 1 1
Cikksz.: 910920
vagy egyenértékű.



Műszaki adatok

PQ mérési eljárás az EN 61000-4-30:2015 szerint A osztály
Feszültségellátás (UB ) 230 VAC (50 Hz) mérőfeszültség L1-en keresztül
Névleges bemeneti feszültségtartomány 230 / 400 VAC
Bemeneti feszültségtartomány 185-265 VAC

A 910920 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 910920 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DRC SD 2 1

Multifunkcionális mérő és elemző eszköz a feszültségminőség felügyeletére.

1 Termék

Cikkszám 910921 DRC SD 2 1

GTIN 4013364460270, Vámtarifa szám (EU): 90303200, Bruttó súly: 510.02 g, PU: 1.00 db.

Képek

További információ

Integrált, multifunkcionális mérőműszer
Edge-Computing alapján a következő funkciókkal:
Tápfeszültség 24 V DC
Kompakt ház az egyszerű integrációhoz
és bővítéshez, 5 osztásegység szélesség / kalapsínszerelés
Feszültségminőség mérése az EN 61000-4-30,
A osztály - tanúsított szerint
Szabványos középértékek folyamatos továbbítása
Határértéksértésnél zavarüzenet továbbítása /
Ezáltal jelentősen csökkentett adatmennyiség
az egyszerű kezeléshez
Határértékek az EN 50160 szerint / Lehetőség
egyéni PQ-határértékek járulékos meghatározására
Zavarüzenet kioldható továbbítása
határértéksértés nélkül is / egyéni kioldás
eszközletapogatóval vagy web-alapon
PQ-jellemzőknek megfelelően
Jelölési koncepció az EN 61000-4-30 szerint
4 pólusú terhelőáram- és teljesítménymérés
külső áramtekercsek segítségével választhatóan
100 A-ig (átfűzhető áramváltó) vagy
1000 A-ig (Rogowski-tekercsek) (vezetékhosszak 3 m)
Mérési értékek átvitel (5 perces középértékek )
Előjelhelyes mérés
vételezési és a visszatáplálási teljesítmény felismerésére
Átmeneti / hálózati frekvenciás
túlfeszültségek mérése az EN50550 szerint, egyéni
paraméterezési lehetőségekkel együtt, pl.
túl alacsony feszültség jelzésére
Eseményüzenetek cloudmonitoron,
digitális kimeneteken és
e-mail értesítéseken keresztül lehetségesek
Integrált paraméterezhető I/O-interfészek
3 x Input, 2x Output, eseményorientált vezérlőparancsok számára
Integrált mérőhely-koncepció
Adaptálható fésűsínek útján közvetlenül
túlfeszültségvédelmi eszközökhöz
Kommunikáció bekötés Modbus útján
TCP/IP-interfész és MQTT – protokoll (3.1, Azure-alapú)
Mérésérték-vizualizálás választhatóan
DEHN-cloudmonitoron vagy külső
cégspecifikus cloudplatformokon keresztül / Alternatív
módon kiolvasással Modbusregister-en át
GPS-helyszínmeghatározás
PQ-térképek lehetséges elkészítéséhez
Webalapú eszközkonfigurálás és firmware-frissítések

Gyártó: DEHN
Típus: DRC SD 2 1
Cikksz.: 910921
vagy egyenértékű.



Műszaki adatok

PQ mérési eljárás az EN 61000-4-30:2015 szerint A osztály
Feszültségellátás (UB ) 24 VDC
Névleges bemeneti feszültségtartomány 24 VDC SELV (max. 3 W)
Bemeneti feszültségtartomány 18-30 VDC

A 910921 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 910921 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DRC SD ICS 100

A DEHNrecord SD ICS útján impulzusáramok észlelhetők szigetelt vezetőkön 100 kA-ig.
Ennek során min. ≥ 30 cm távolságot kell betartani a szigetelt vezetőkhöz.

1 Termék

Cikkszám 910935 DRC SD ICS 100

GTIN 4013364460676, Vámtarifa szám (EU): 90303370, Bruttó súly: 172.02 g, PU: 1.00 db.

Képek

További információ

Impulzusáram-érzékelő csatlakozóvezetékkel
impulzusáramok mérésére 100kA-ig
Rögzítés tartama max. 5 s
Amplitúdófelbontás 100A
Letapogatási arány 1µs
Beállítható kioldásküszöb webszerveren keresztül
DRC SD 1 1 vagy DRC SD 2 1
Csatlakozóvezeték hossza 3 m

Gyártó: DEHN
Típus: DRC SD ICS 100
Cikksz.: 910935
vagy egyenértékű.



Műszaki adatok

Méréstartomány impulzusáram (8/20 µs) (10/350 µs) 4-100 kA
Felbontás amplitúdó 100 A
Letapogatási arány 1 µs
Rögzítés hossza max. 200 ms
Kioldásküszöb amplitúdó paraméterezhető belső webszerveren át
Csatlakozóvezeték hossza 3 m

A 910935 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 910935 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DRC SD SCS 100

Osztott magos áramváltó váltakozó áram (AC) elektronikus mérésére galvanikus leválasztással a primerkör (teljesítmény) és szekunderkör (mérés) között 300 V-ig CAT III.

1 Termék

Cikkszám 910936 DRC SD SCS 100

GTIN 4013364460683, Vámtarifa szám (EU): 90303370, Bruttó súly: 148.50 g, PU: 1.00 db.

Képek

További információ

Osztott magos áramváltó elektronikus méréshez
váltakozó áram (AC) galvanikus
leválasztással a primerkör (teljesítmény)
és szekunderkör (mérés) között 300 V CAT III-ig
Pontossági osztály 1 (IEC 61869-2)
Névleges primer áram 100 A
Bővített primer áram 120 A
Termikus méretezési rövid idejű áramerősség max. 6 kA @50Hz
Dinamikus névleges áram max 3 kA @50Hz
Névleges frekvencia 50 Hz
Frekvenciasáv szélessége (-3 dB) min. 1,5 kHz
Csatlakozóvezeték hossza 1 m
Max. vezetékátmérő 16 mm

Gyártó: DEHN
Típus: DRC SD SCS 100
Cikksz.: 910936
vagy egyenértékű.



Műszaki adatok

Pontossági osztály 1 (IEC 61869-2)
Névleges primer áram (IPr ) 100 A
Bővített primer áram (IePr ) 120 A
Termikus méretezési rövid idejű áramerősség (Ith ) max. 6 kA @ 50 Hz; 60 x IPr (1s) kA
Dinamikus névleges áram (Idyn ) max. 3 kA @ 50 Hz; 60 x IPr (1s) kA
Névleges frekvencia (fr ) 50 Hz
Frekvenciasáv szélessége (-3 dB) (BW) min. 1,5 kHz
Max. vezetékátmérő 16 mm
Csatlakozóvezeték hossza 1 m

A 910936 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 910936 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DRC SD RCS 1000

Rogowski-tekercses áramváltó váltakozó áram (AC) elektronikus mérésére galvanikus leválasztással a primerkör (teljesítmény) és a szekunderkör (mérés) között 1000 V-ig CAT III.

2 Termékek

Cikkszám 910937 DRC SD RCS 1000 3M

GTIN 4013364460690, Vámtarifa szám (EU): 90303370, Bruttó súly: 210.46 g, PU: 1.00 db.

Képek

További információ

Rogowski-tekercses áramváltó
elektronikus mérésre
váltakozó áram (AC) galvanikus
leválasztással a primerkör (teljesítmény)
és szekunderkör (mérés) között 1000 V CAT III-ig
Pontossági osztály 1 (IEC 61869-2)
Névleges primer áram 1000 A
Bővített primer áram 2000 A
Névleges frekvencia 50 Hz
Frekvenciasáv szélessége (-3 dB) 3 kHz
Csatlakozóvezeték hossza 3 m
Max. vezetékátmérő 95 mm

Gyártó: DEHN
Típus: DRC SD RCS 1000 3M
Cikksz.: 910937
vagy egyenértékű.



Műszaki adatok

Pontossági osztály 1 (IEC 61869-2)
Névleges primer áram (IPr ) 1000 A
Bővített primer áram (IePr ) 2000 A
Névleges frekvencia (fr ) 50 Hz
Frekvenciasáv szélessége (-3 dB) (BW) 3 kHz
Pozicionálási hiba (εL ) < +/- 1%
Max. vezetékátmérő 95 mm
Csatlakozóvezeték hossza 3 m

A 910937 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 910937 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 910938 DRC SD RCS 1000 1M

GTIN 4013364467668, Vámtarifa szám (EU): 90303370, Bruttó súly: 147.19 g, PU: 1.00 db.

Képek

További információ

Rogowski-tekercses áramváltó
elektronikus mérésre
váltakozó áram (AC) galvanikus
leválasztással a primerkör (teljesítmény)
és szekunderkör (mérés) között 1000 V CAT III-ig
Pontossági osztály 1 (IEC 61869-2)
Névleges primer áram 1000 A
Bővített primer áram 2000 A
Névleges frekvencia 50 Hz
Frekvenciasáv szélessége (-3 dB) 3 kHz
Csatlakozóvezeték hossza 1 m
Max. vezetékátmérő 95 mm

Gyártó: DEHN
Típus: DRC SD RCS 1000 1M
Cikksz.: 910938
vagy egyenértékű.



Műszaki adatok

Pontossági osztály 1 (IEC 61869-2)
Névleges primer áram (IPr ) 1000 A
Bővített primer áram (IePr ) 2000 A
Névleges frekvencia (fr ) 50 Hz
Frekvenciasáv szélessége (-3 dB) (BW) 3 kHz
Pozicionálási hiba (εL ) < +/- 1%
Max. vezetékátmérő 95 mm
Csatlakozóvezeték hossza 1 m
