Fáziscsatlakozó elemek szabadvezetékekhez

For connecting the phase cables of single-pole and three-pole earthing and short-circuiting devices to overhead lines
With coupling aid for safe attachment on conductor cables
Easy coupling due to spring-loaded clamp
Anti-rotation element PK1 or PK2 and long threaded T pin shaft
Earthing and short-circuiting devices can be configured online via the earthing and short-circuiting configurator

Details

Clamp with long shaft and earthing stick with aluminium cone coupling

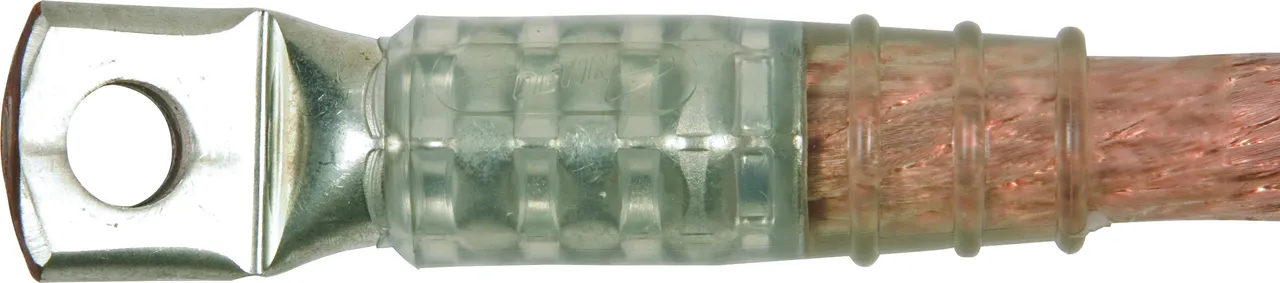

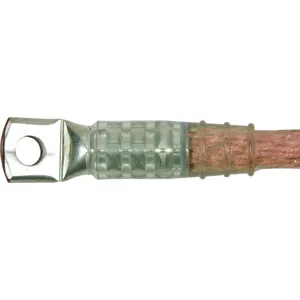

Crimped cable lug, type **PK2**:
Cable lugs without cut-out for connecting parts from other manufacturers are available on request.

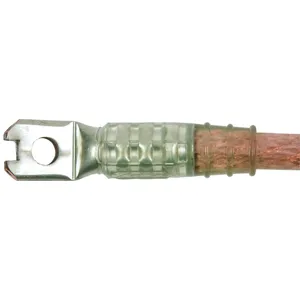

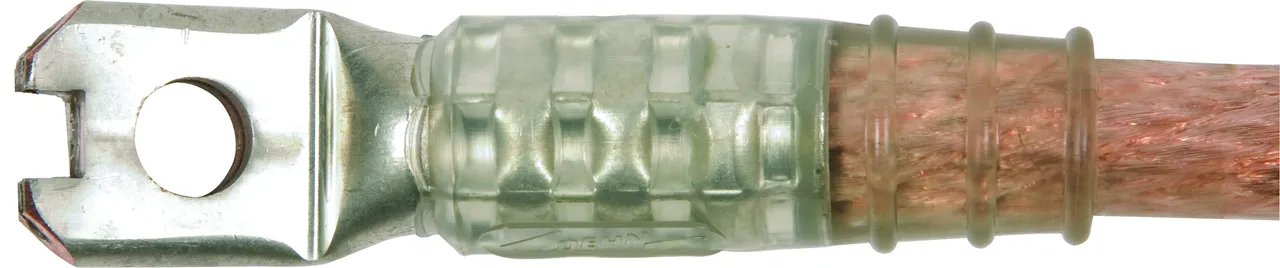

Crimped cable lug, type **PK1**:
Standard anti-rotation cable lug with cut-out.

Phase screw clamp fitted with fixed coupling aid allows safe coupling

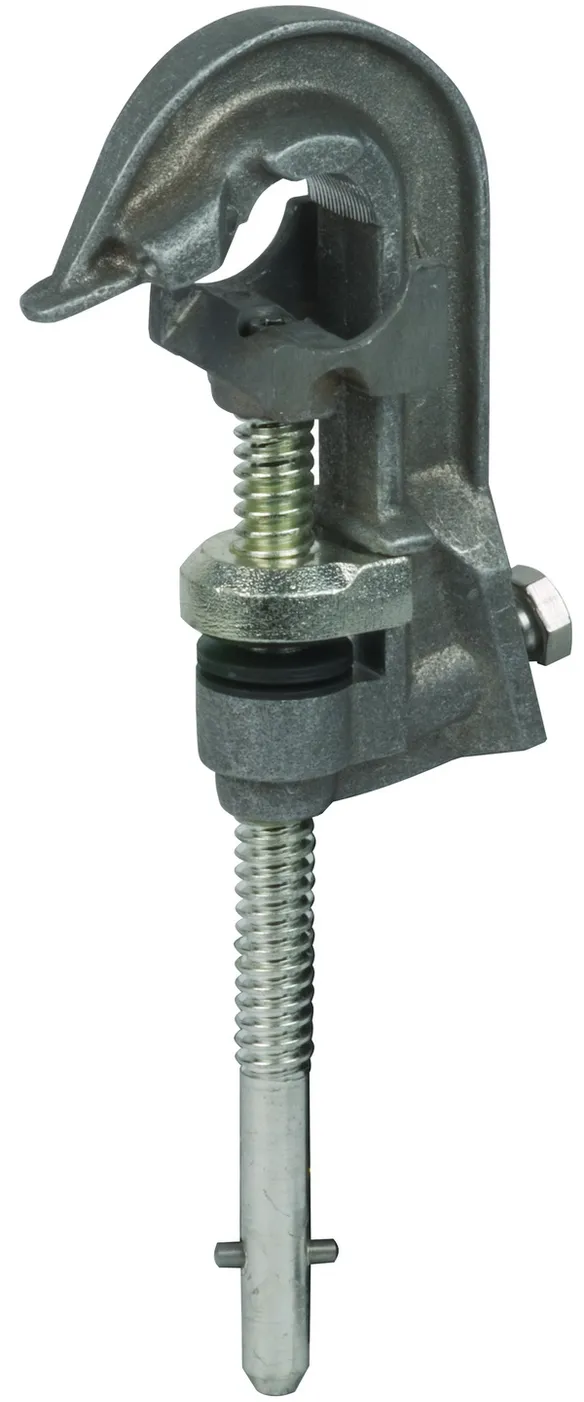

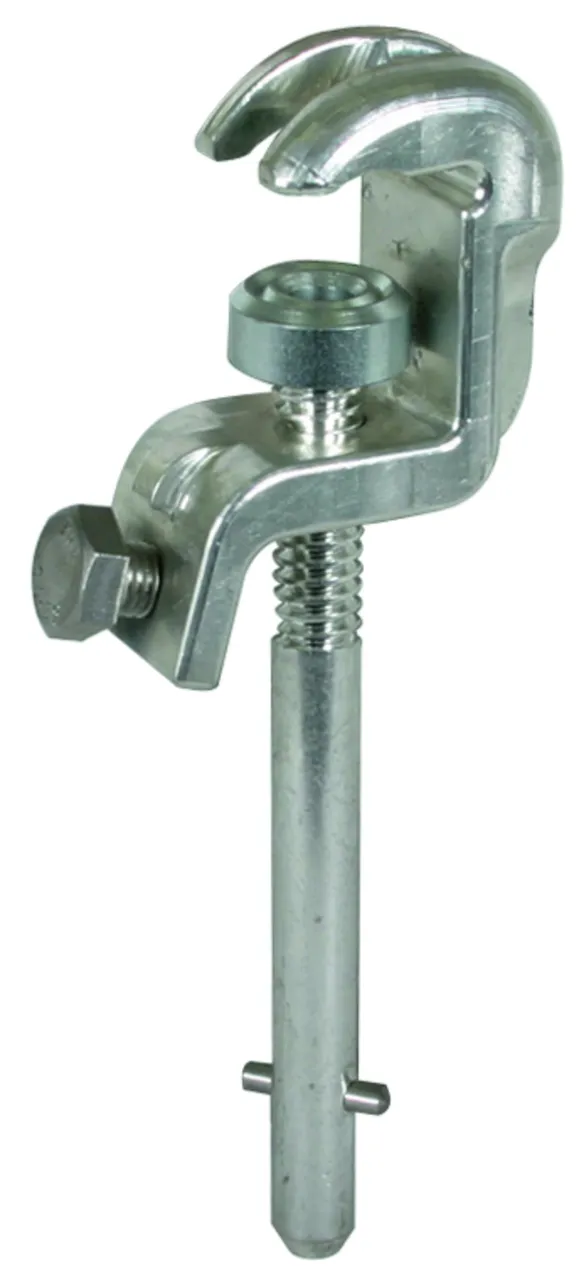

Standard Phase Screw Clamp

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Termékek

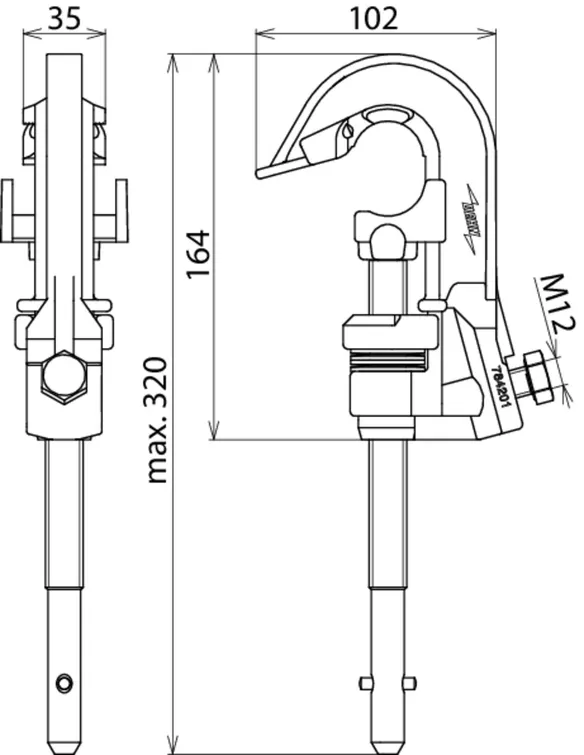

Cikkszám 784201 PSK 4 30 SQL

GTIN 4013364006591, Vámtarifa szám (EU): 85359000, Bruttó súly: 880.00 g, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Clamping range Ø	4 ... 30 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

A 784201 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784201 terméket hozzáadtuk a kosárhoz.

Webshop indítása

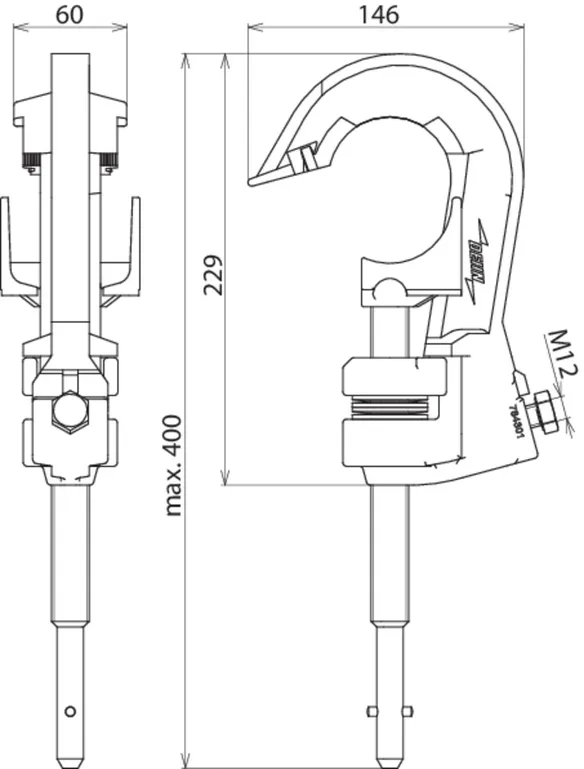

Cikkszám 784301 PSK 10 65 SQL

GTIN 4013364006553, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.70 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Clamping range Ø	10 ... 65 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

A 784301 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784301 terméket hozzáadtuk a kosárhoz.

Webshop indítása

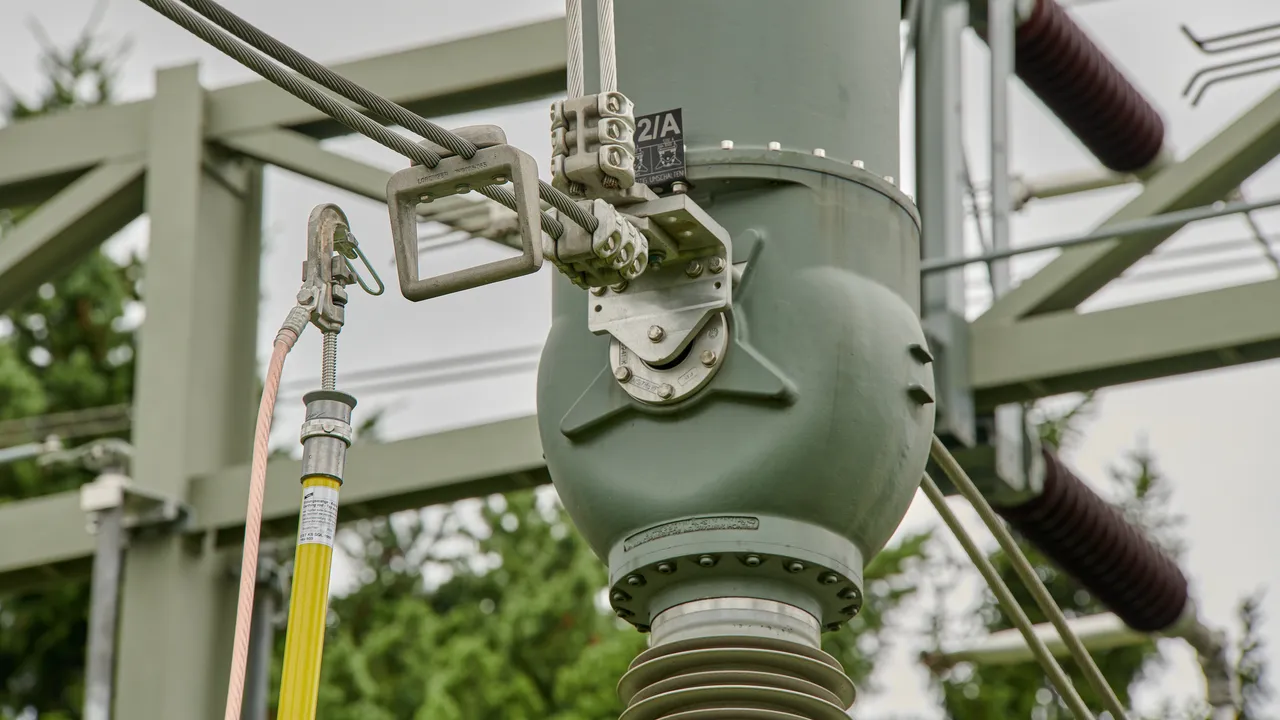

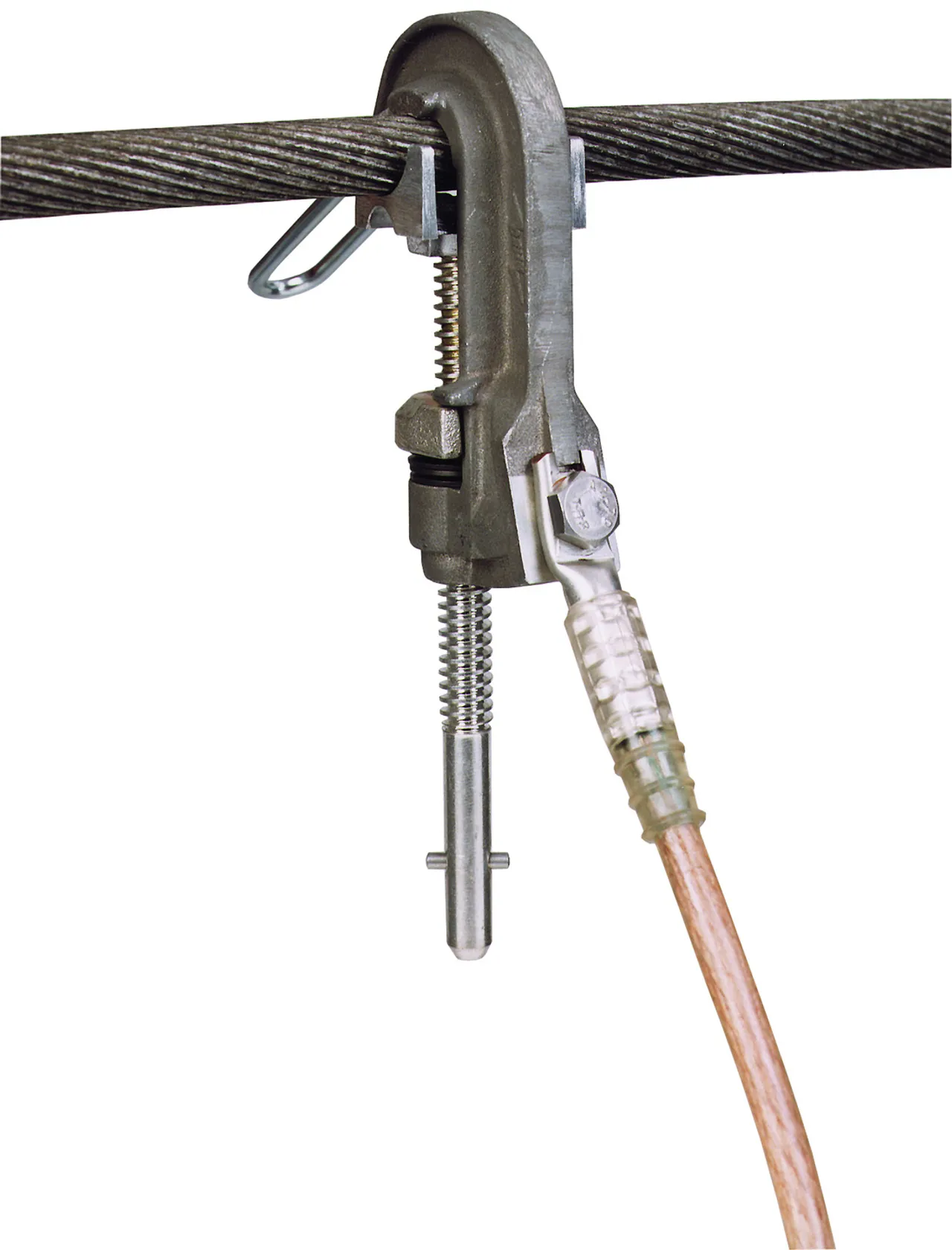

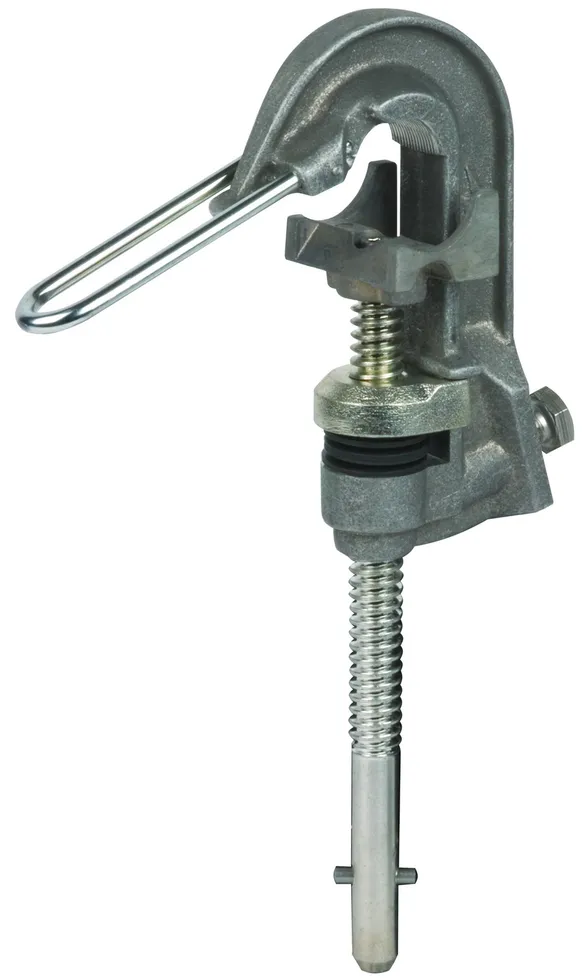

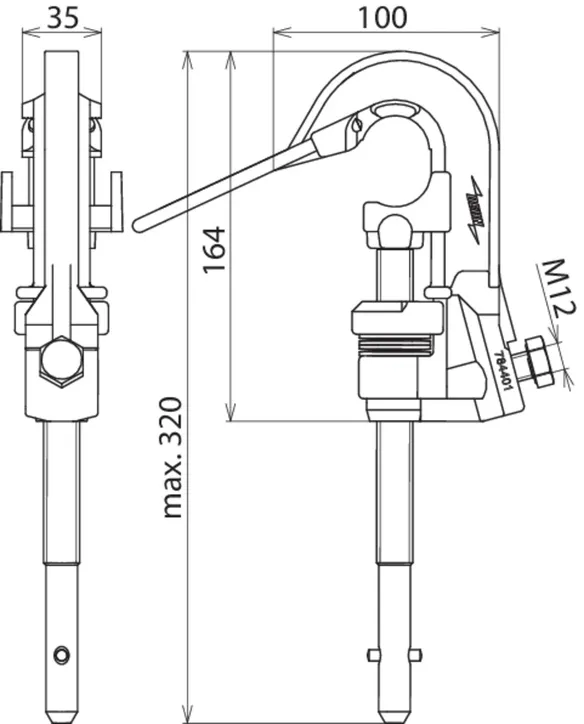

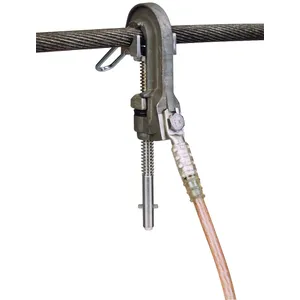

Phase Screw Clamp with Coupling Aid

Short-circuit-proof, even if the conductor cables are corroded due to weathering.

2 Termékek

Cikkszám 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.47 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Clamping range Ø	4 ... 30 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

A 784401 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784401 terméket hozzáadtuk a kosárhoz.

Webshop indítása

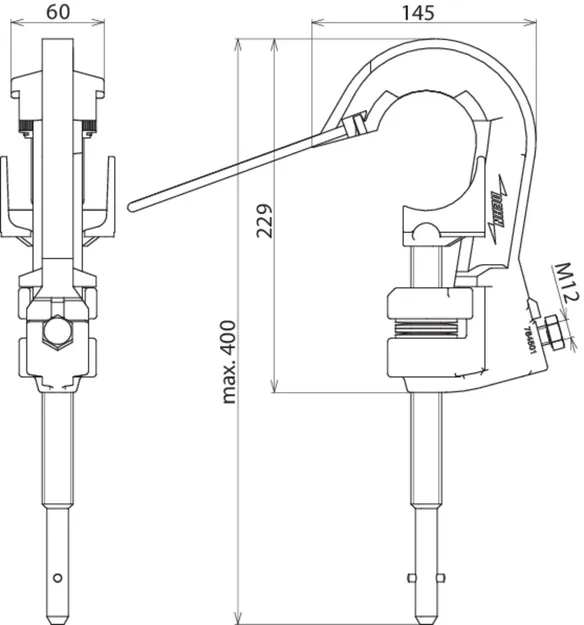

Cikkszám 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Vámtarifa szám (EU): 85359000, Bruttó súly: 2.12 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Clamping range Ø	10 ... 65 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

Clamping range Ø	10 ... 65 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn
Material (coupling aid)	St/gal Zn

A 784501 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784501 terméket hozzáadtuk a kosárhoz.

Webshop indítása

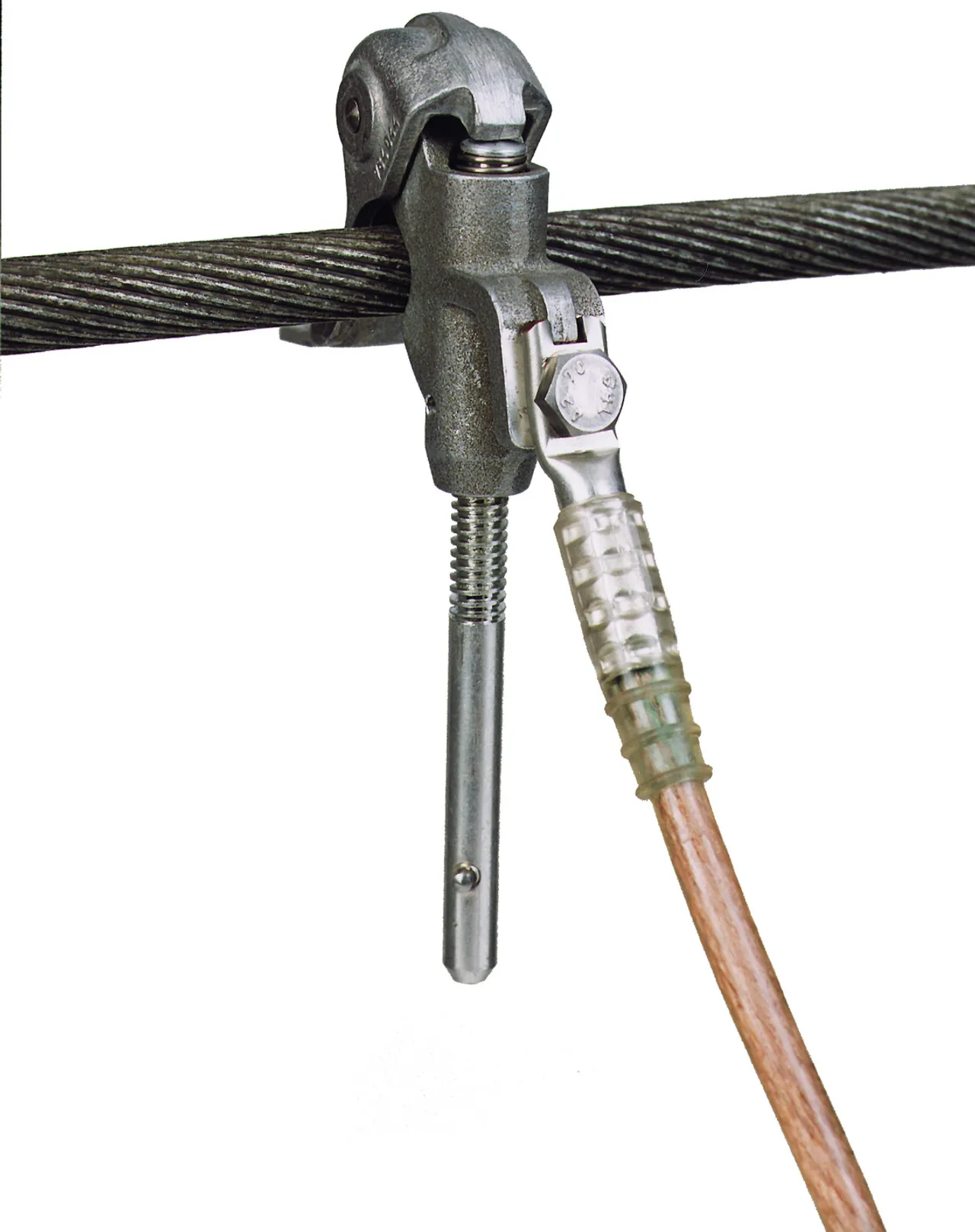

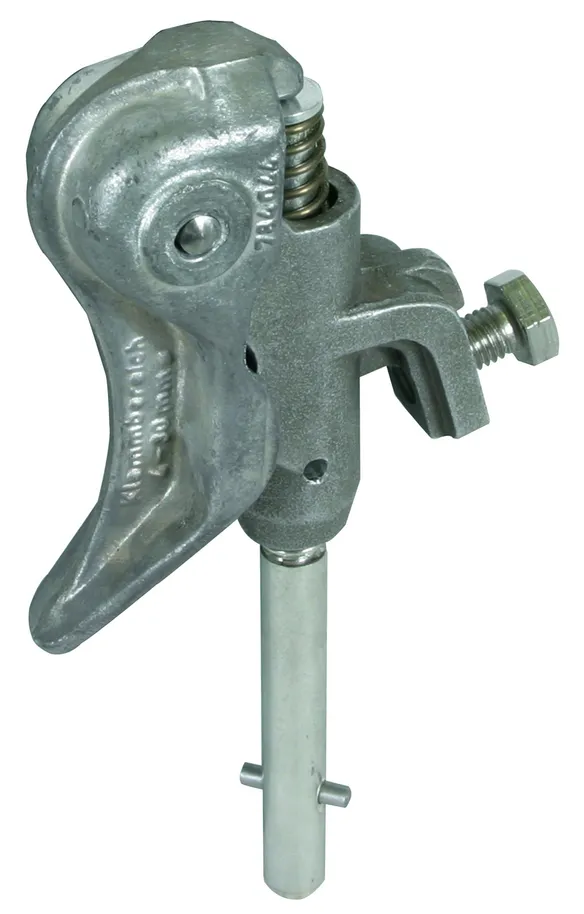

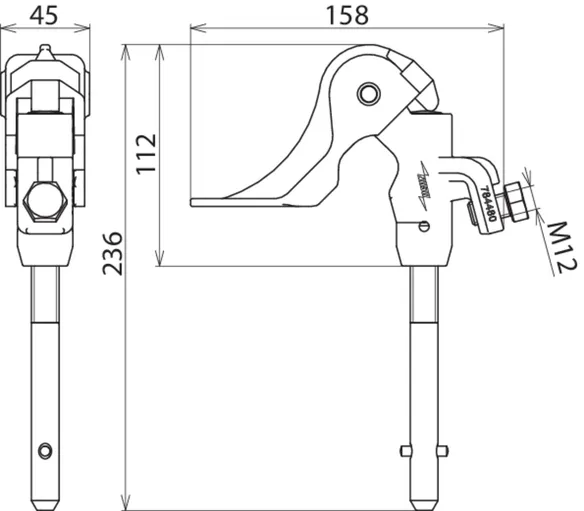

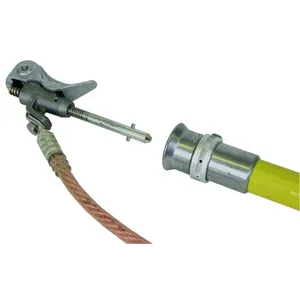

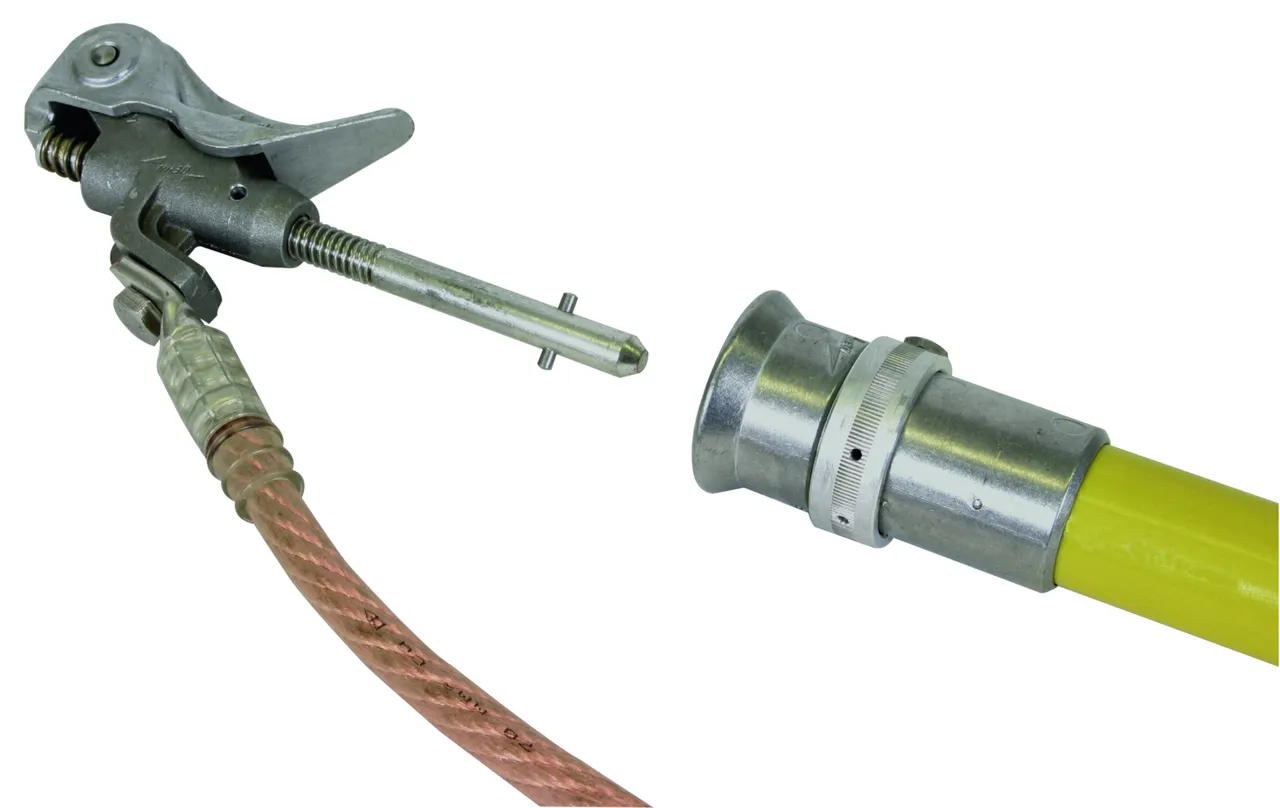

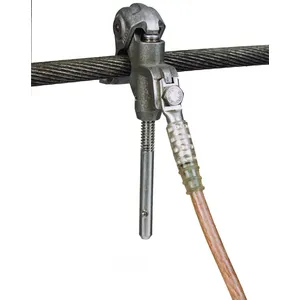

Spring-loaded Phase Screw Clamp

Easy coupling due to spring-loaded clamp.

1 Termék

Cikkszám 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Vámtarifa szám (EU): 85359000, Bruttó súly: 600.00 g, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Clamping range Ø	4 ... 30 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA

Clamping range Ø	4 ... 30 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 70 mm²
Max. short-circuit current I_k0.5 s	19.5 kA
Max. short-circuit current I_k1 s	13.8 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	Copper alloy/gal Sn

A 784480 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784480 terméket hozzáadtuk a kosárhoz.

Webshop indítása

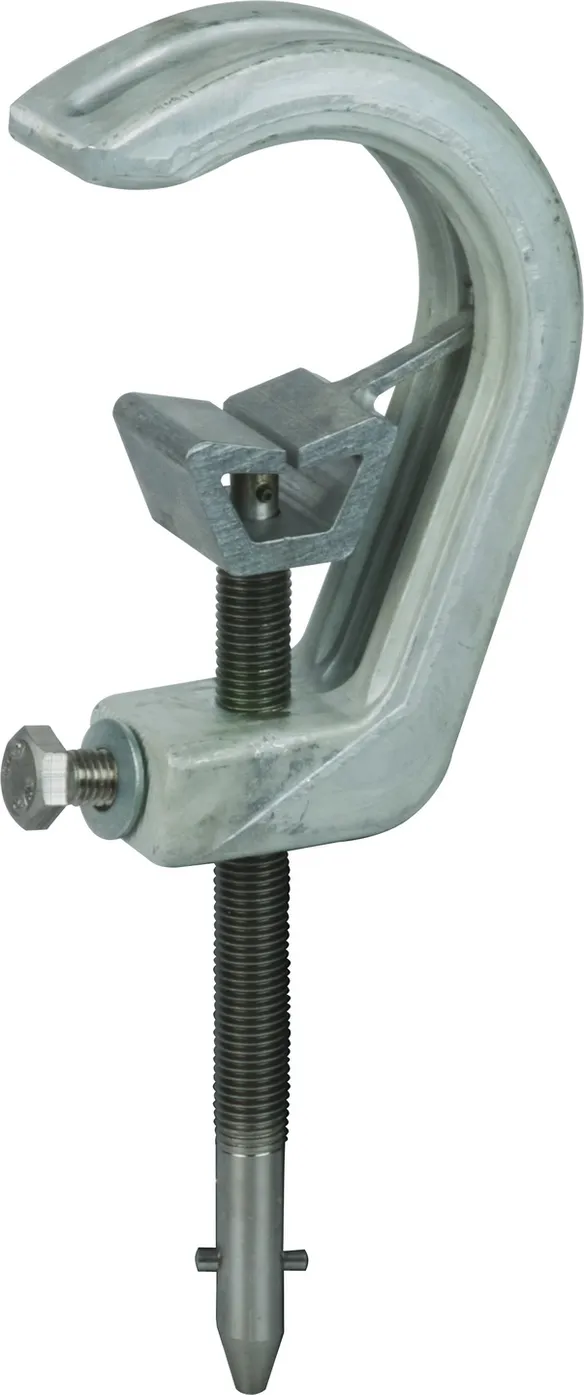

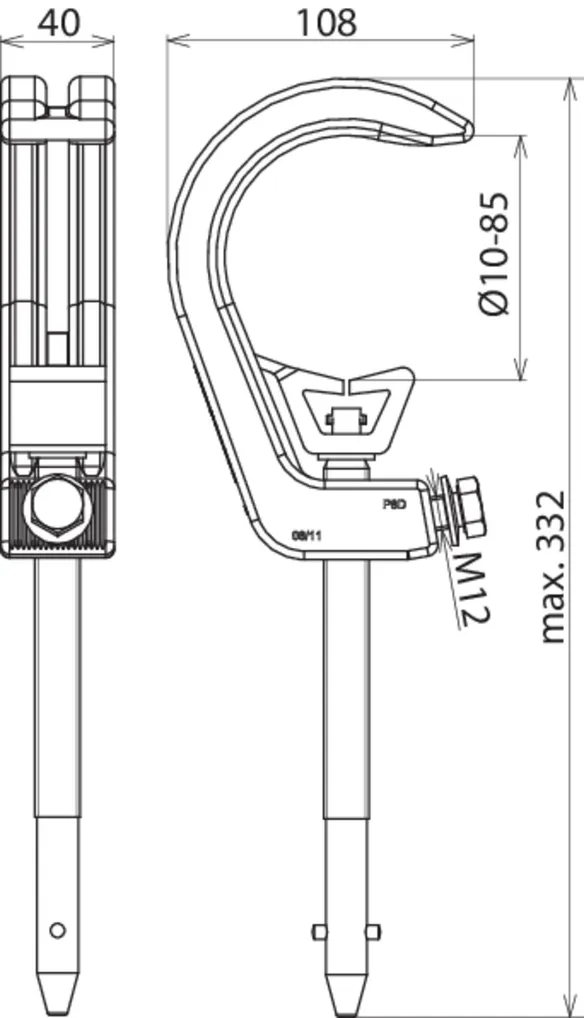

Phase Screw Clamp with Wide Clamping Range

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Termék

Cikkszám 784085 PSK 10 85 SQL

GTIN 4013364018686, Vámtarifa szám (EU): 85359000, Bruttó súly: 872.00 g, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Clamping range Ø	10 ... 85 mm
Anti-rotation element	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA

Clamping range Ø	10 ... 85 mm
Anti-rotation element	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

A 784085 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784085 terméket hozzáadtuk a kosárhoz.

Webshop indítása

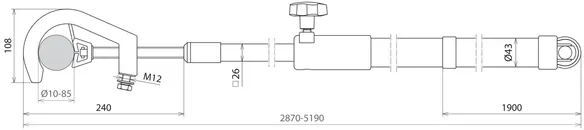

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Ideally suited for use with Al and Al/St conductor cables, pipes and fixed phase points.

1 Termék

Cikkszám 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Vámtarifa szám (EU): 82055980, Bruttó súly: 5.71 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Clamping range Ø	10 ... 85 mm
Anti-rotation element	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm

Clamping range Ø	10 ... 85 mm
Anti-rotation element	PK2
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	29.6 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
<TRANSLATION_PLACEHOLDER> (<TRANSLATION_PLACEHOLDER>)	<TRANSLATION_PLACEHOLDER> <TRANSLATION_PLACEHOLDER>
Total length (l_{G max} / I_{G min} )	5200 / 2875 mm
Length (handle)	1900 mm
Diameter (stick)	43 mm

A 769511 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 769511 terméket hozzáadtuk a kosárhoz.

Webshop indítása

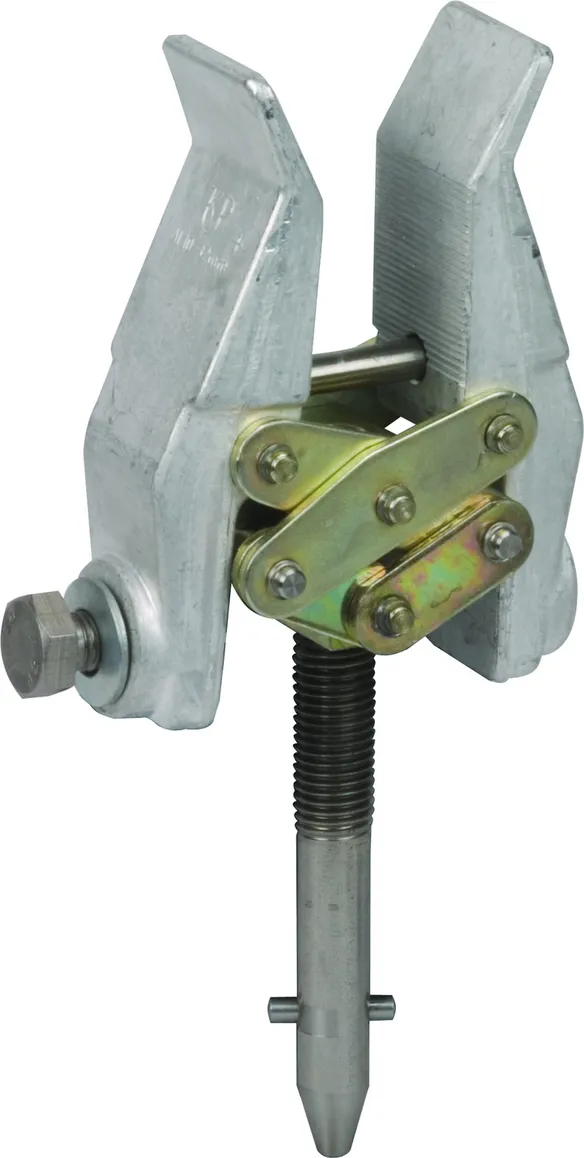

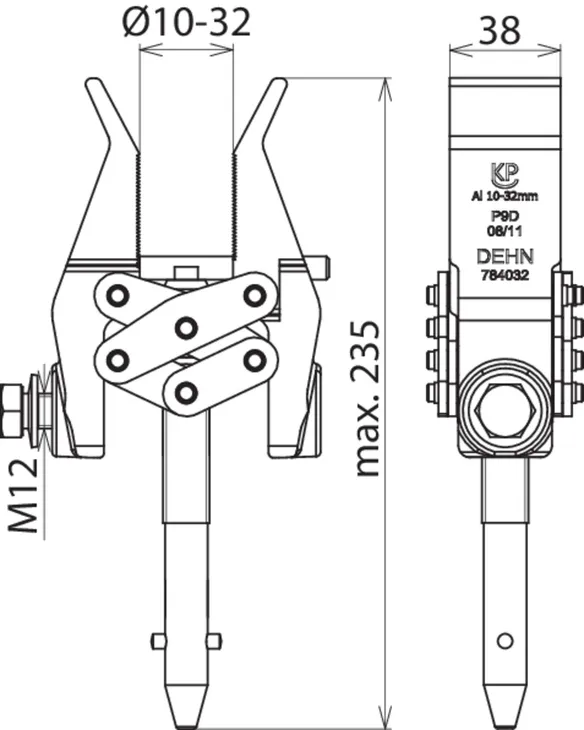

Phase Screw Clamp

Ideally suited for use in inclined positions.

1 Termék

Cikkszám 784032 PSK 10 32 SQL

GTIN 4013364018679, Vámtarifa szám (EU): 85359000, Bruttó súly: 969.40 g, PU: 1.00 db.

Képek

Open PDF

További információ

CAD fájlok

Műszaki adatok

Clamping range Ø	10 ... 32 mm
Anti-rotation element	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation element	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt

A 784032 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784032 terméket hozzáadtuk a kosárhoz.

Webshop indítása

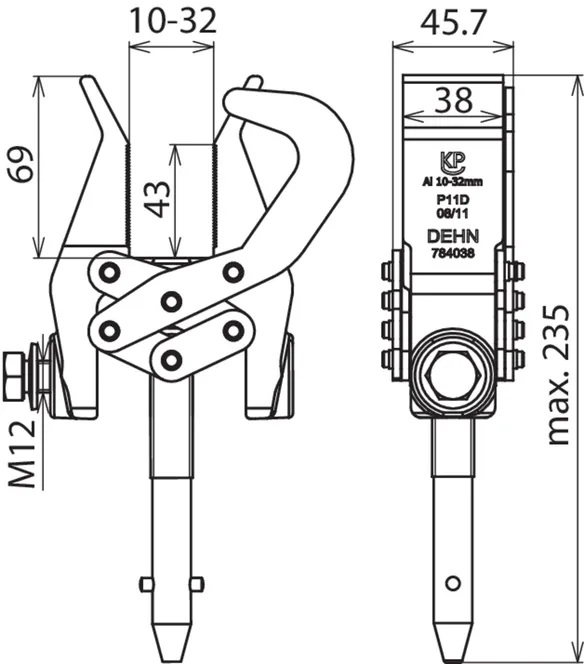

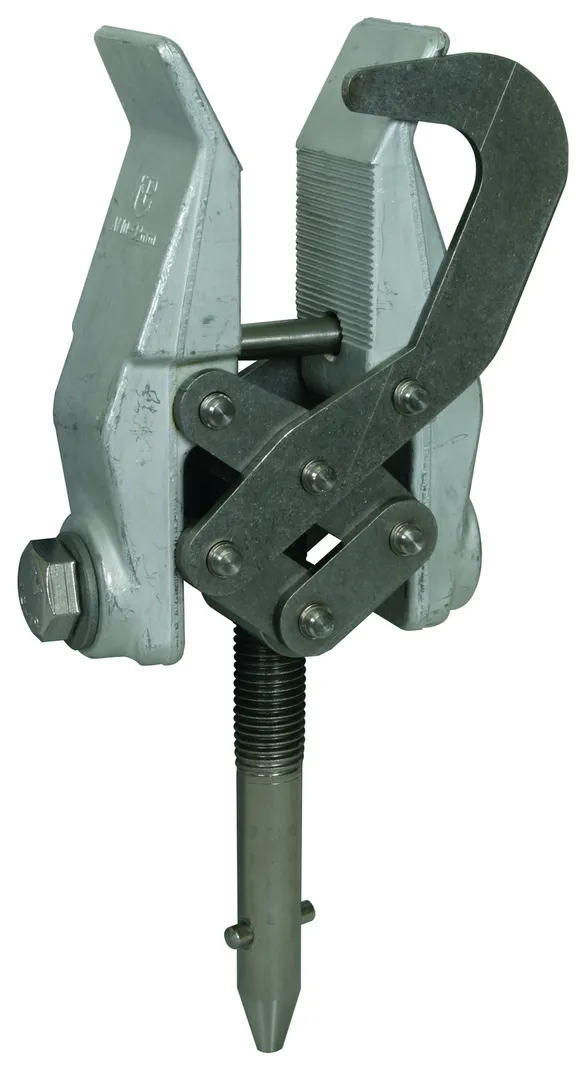

Phase Screw Clamp with Safety Bow

Ideally suited for use in inclined positions.

1 Termék

Cikkszám 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.01 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Clamping range Ø	10 ... 32 mm
Anti-rotation element	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA

Clamping range Ø	10 ... 32 mm
Anti-rotation element	PK2
For cable cross-section Cu	16 ... 95 mm²
Max. short-circuit current I_k0.5 s	18.7 kA
Max. short-circuit current I_k1 s	18.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Aluminium alloy
Material (clamp body)	Aluminium alloy
Material (shaft)	StSt
Material (coupling aid)	StSt

A 784038 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784038 terméket hozzáadtuk a kosárhoz.

Webshop indítása

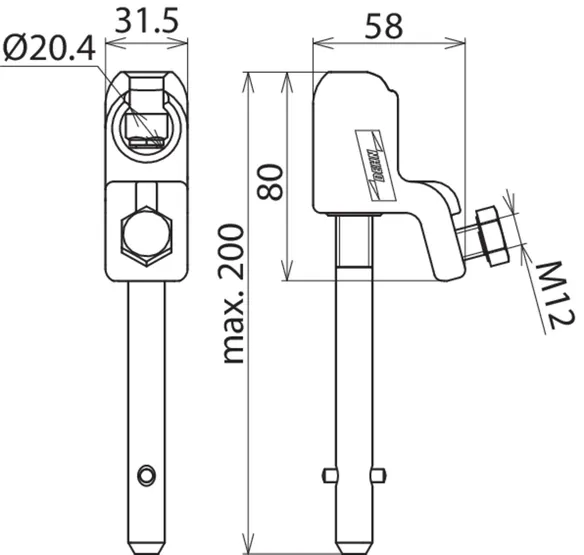

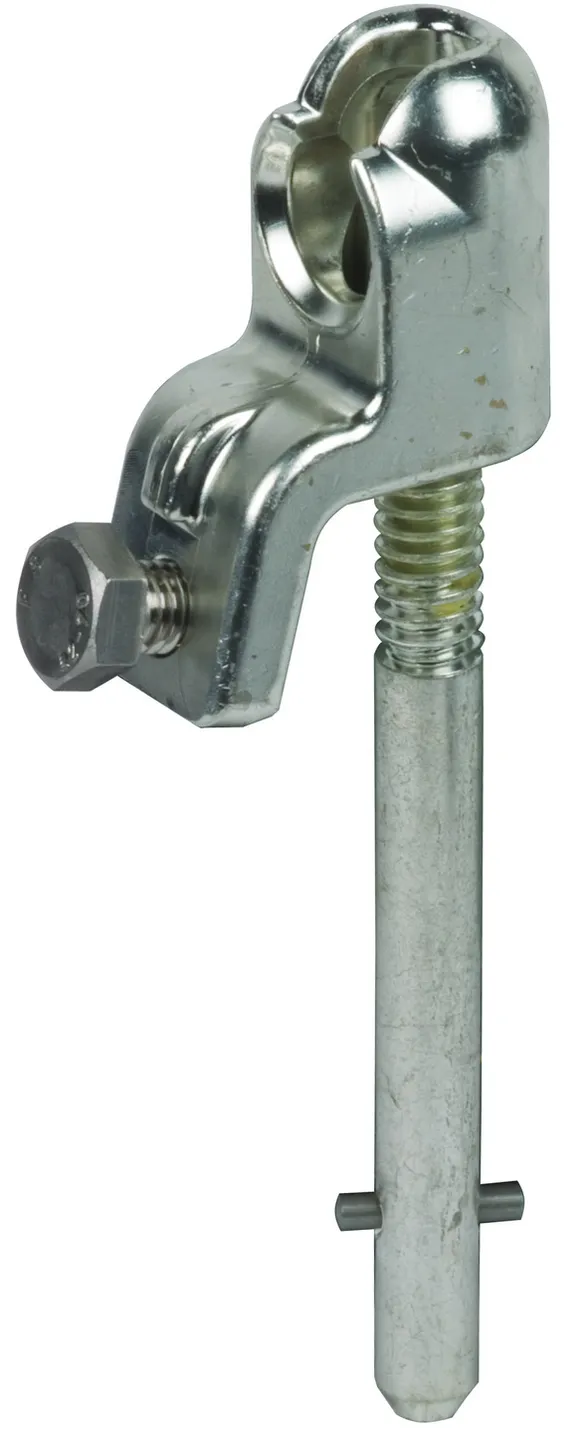

Rigid Ball Head Cap

2 Termékek

Cikkszám 772314 KKH 20 SQL

GTIN 4013364080171, Vámtarifa szám (EU): 85359000, Bruttó súly: 446.00 g, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

For fixed ball point Ø	20 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

For fixed ball point Ø	20 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120 mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

A 772314 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772314 terméket hozzáadtuk a kosárhoz.

Webshop indítása

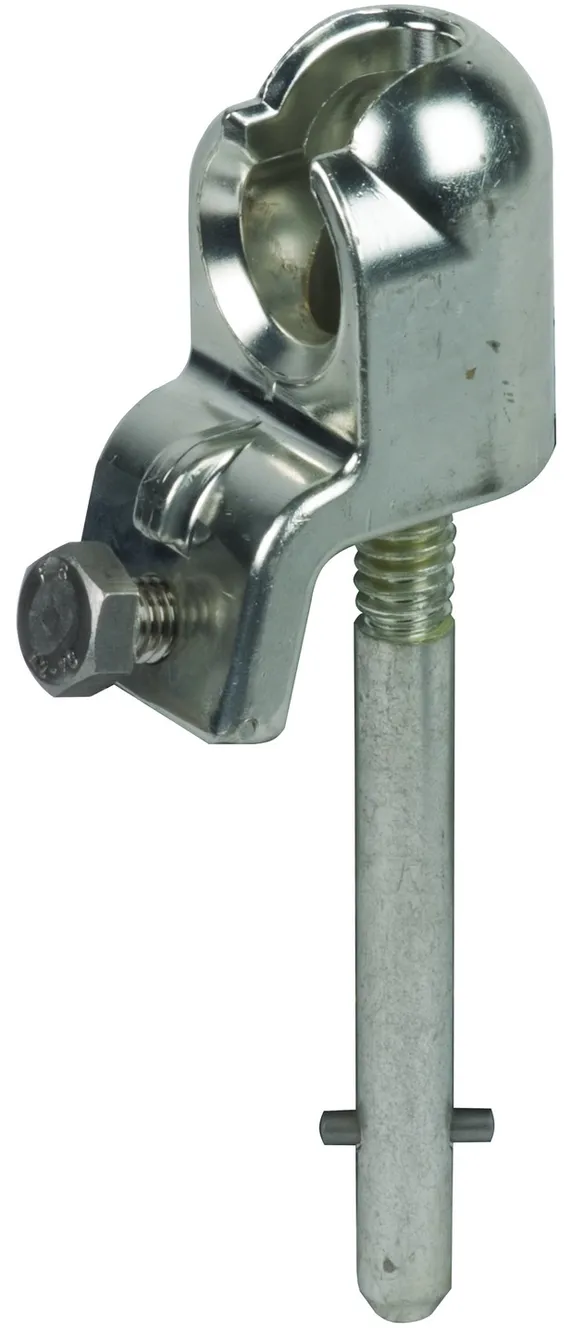

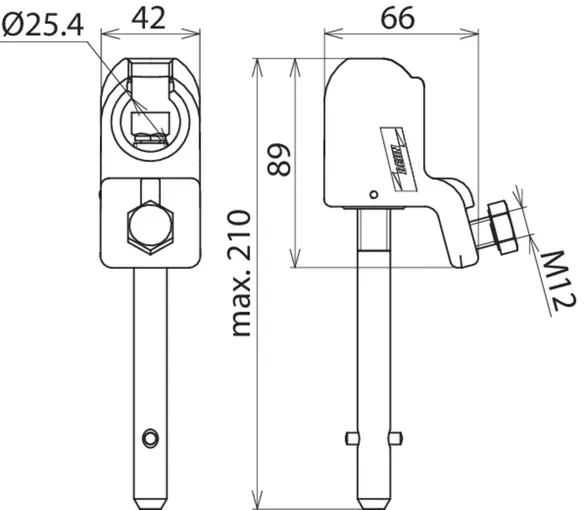

Cikkszám 772324 KKH 25 SQL

GTIN 4013364080188, Vámtarifa szám (EU): 85359000, Bruttó súly: 719.00 g, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

For fixed ball point Ø	25 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA

For fixed ball point Ø	25 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 150 mm²
Max. short-circuit current I_k0.5 s	42.0 kA
Max. short-circuit current I_k1 s	29.6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	Copper alloy/gal Sn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn

A 772324 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772324 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Universal Clamp

2 Termékek

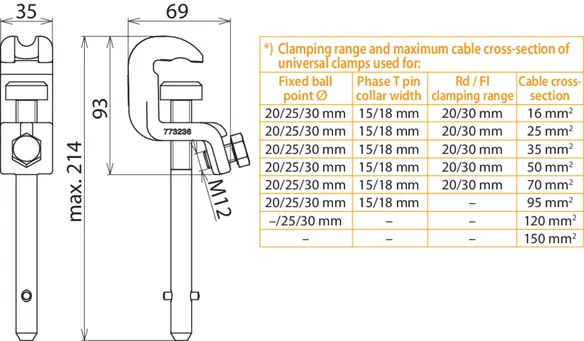

Cikkszám 773236 UK 25 SQL

GTIN 4013364114579, Vámtarifa szám (EU): 85359000, Bruttó súly: 713.50 g, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

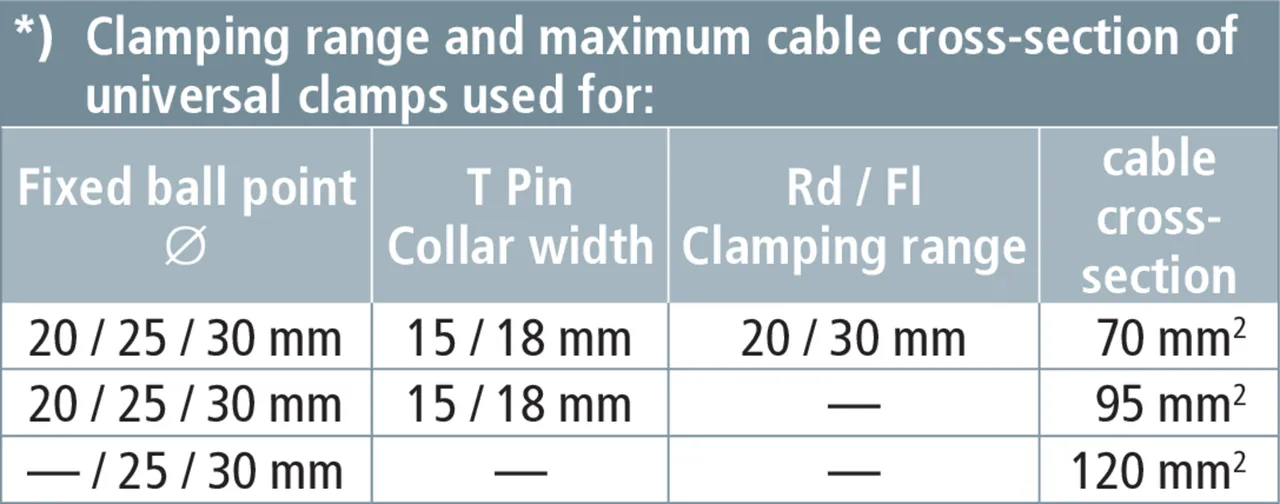

^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	20 / 25 mm
For T pins with a collar width of	15 mm
Rd / Fl clamping range	20 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

A 773236 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773236 terméket hozzáadtuk a kosárhoz.

Webshop indítása

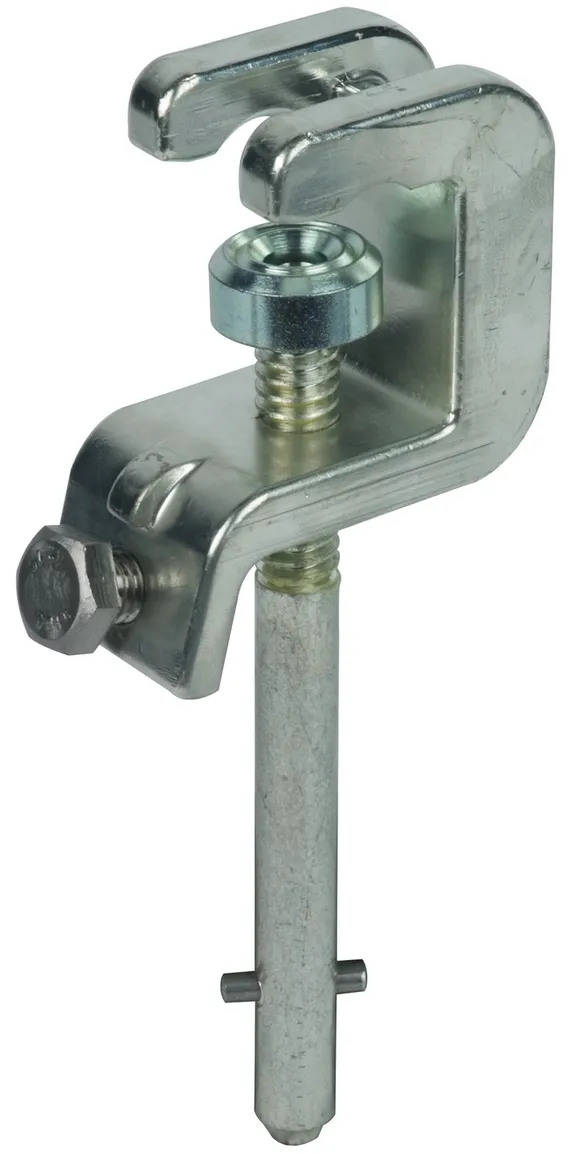

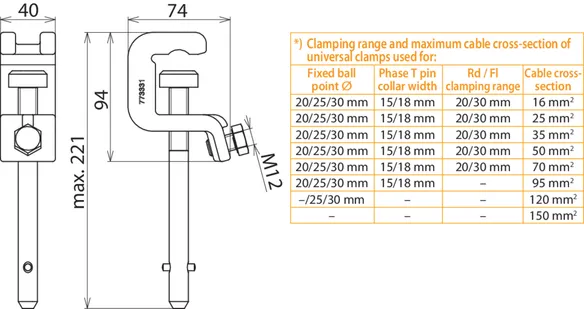

Cikkszám 773331 UK 30 SQL

GTIN 4013364069244, Vámtarifa szám (EU): 85359000, Bruttó súly: 793.00 g, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA

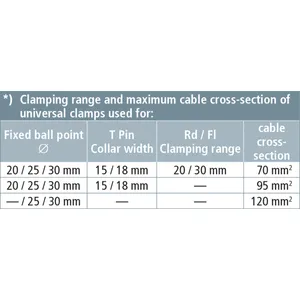

^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

For fixed ball point Ø	25 / 30 mm
For T pins with a collar width of	18 mm
Rd / Fl clamping range	30 mm
Anti-rotation element	PK1
For cable cross-section Cu	16 ... 120^*) mm²
Max. short-circuit current I_k0.5 s	33.5 kA
Max. short-circuit current I_k1 s	23.7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100), threaded T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
Material (pressure plate)	St/gal Zn
Material (clamp body)	Copper alloy/gal Sn
Material (shaft)	Copper alloy/gal Sn
^*) See table for „Clamping range and maximum cable cross-section of universal clamps used for"

A 773331 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773331 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Fáziscsatlakozó elemek szabadvezetékekhez

Details

Standard Phase Screw Clamp

Cikkszám 784201 PSK 4 30 SQL

A 784201 termék hozzá lett adva a jegyzettömbhöz.

A 784201 terméket hozzáadtuk a kosárhoz.

Cikkszám 784301 PSK 10 65 SQL

A 784301 termék hozzá lett adva a jegyzettömbhöz.

A 784301 terméket hozzáadtuk a kosárhoz.

Phase Screw Clamp with Coupling Aid

Cikkszám 784401 PSK 4 30 SQL EH

A 784401 termék hozzá lett adva a jegyzettömbhöz.

A 784401 terméket hozzáadtuk a kosárhoz.

Cikkszám 784501 PSK 10 65 SQL EH

A 784501 termék hozzá lett adva a jegyzettömbhöz.

A 784501 terméket hozzáadtuk a kosárhoz.

Spring-loaded Phase Screw Clamp

Cikkszám 784480 PSK FV 4 30 SQL

A 784480 termék hozzá lett adva a jegyzettömbhöz.

A 784480 terméket hozzáadtuk a kosárhoz.

Phase Screw Clamp with Wide Clamping Range

Cikkszám 784085 PSK 10 85 SQL

A 784085 termék hozzá lett adva a jegyzettömbhöz.

A 784085 terméket hozzáadtuk a kosárhoz.

Phase Screw Clamp with Wide Clamping Range and Telescopic Earthing Stick

Cikkszám 769511 ESTC PSK 5000 SN7249

Ön nem jogosult a letöltésre 769511m_D.dxf

A 769511 termék hozzá lett adva a jegyzettömbhöz.

A 769511 terméket hozzáadtuk a kosárhoz.

Phase Screw Clamp

Cikkszám 784032 PSK 10 32 SQL

Ön nem jogosult a letöltésre 784032.stp

Ön nem jogosult a letöltésre 784032.igs

Ön nem jogosult a letöltésre 784032.dwg

Ön nem jogosult a letöltésre 784032.jt

Ön nem jogosult a letöltésre 784032m_D.dxf

A 784032 termék hozzá lett adva a jegyzettömbhöz.

A 784032 terméket hozzáadtuk a kosárhoz.

Phase Screw Clamp with Safety Bow

Cikkszám 784038 PSK 10 32 SQL SB

A 784038 termék hozzá lett adva a jegyzettömbhöz.

A 784038 terméket hozzáadtuk a kosárhoz.

Rigid Ball Head Cap

Cikkszám 772314 KKH 20 SQL

A 772314 termék hozzá lett adva a jegyzettömbhöz.

A 772314 terméket hozzáadtuk a kosárhoz.

Cikkszám 772324 KKH 25 SQL

A 772324 termék hozzá lett adva a jegyzettömbhöz.

A 772324 terméket hozzáadtuk a kosárhoz.

Universal Clamp

Cikkszám 773236 UK 25 SQL

A 773236 termék hozzá lett adva a jegyzettömbhöz.

A 773236 terméket hozzáadtuk a kosárhoz.

Cikkszám 773331 UK 30 SQL

A 773331 termék hozzá lett adva a jegyzettömbhöz.

A 773331 terméket hozzáadtuk a kosárhoz.
