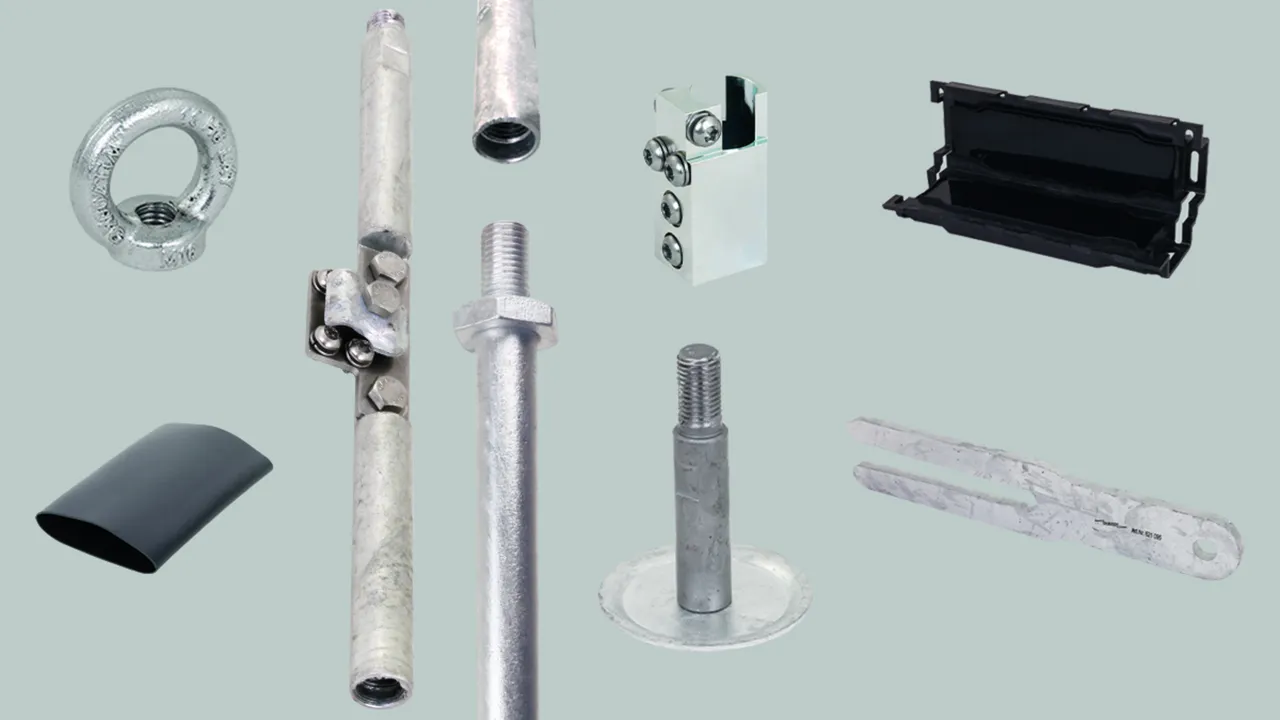

Mélyföldelő csavarozható

Komplett rendszer fúrt földelőrendszerek létesítéséhez 99 m-ig magfúrás útján a nagyon alacsony, pl. 1-2 Ohm földelőellenállásra vonatkozó követelményeknek megfelelően csővezeték-alkalmazásoknál, vagy bárhol, ahol mélyföldelő beütése nem lehetséges. Földelő M16-os belső és külső menettel az MSZ EN 62561-2 követelménye szerint. Szerkezettel a furat feletti felfüggesztéshez.
  • Ellenőrzött rendszer az MSZ EN 62561-2 szerint
  • Változó földelőhosszak 3,0 m / 1,5 m & 0,5 m a fúródaruval végzett optimális szereléshez
  • Időmegtakarítás a gyors csatlakoztatás és bevitel következtében
  • Kiterjedt tartozék a szerelés, szigetelés és csatlakozók számára pl. leválasztó készüléken

Kezdőkészlet

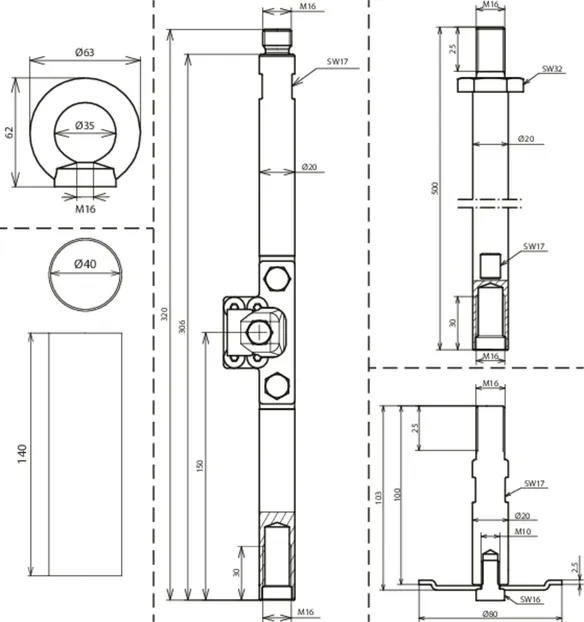

Mélyföldelő csavarozható kezdőkészlet

Felhasználás furatonként 1 db., részei
1 db. csatlakozóelem L 320 mm (cikkszám 621 092)
2x mélyföldelő csavarozható L 500 mm (cikkszám 621 050)
1 db. talpelem karimalappal Ø80 mm (cikkszám 621 091)
1 db. gyűrűs anya M16 (cikkszám 621 097)

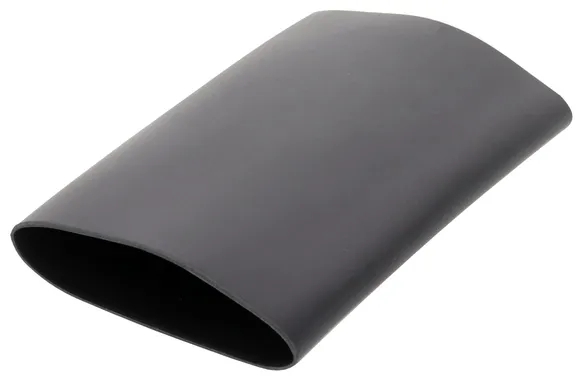

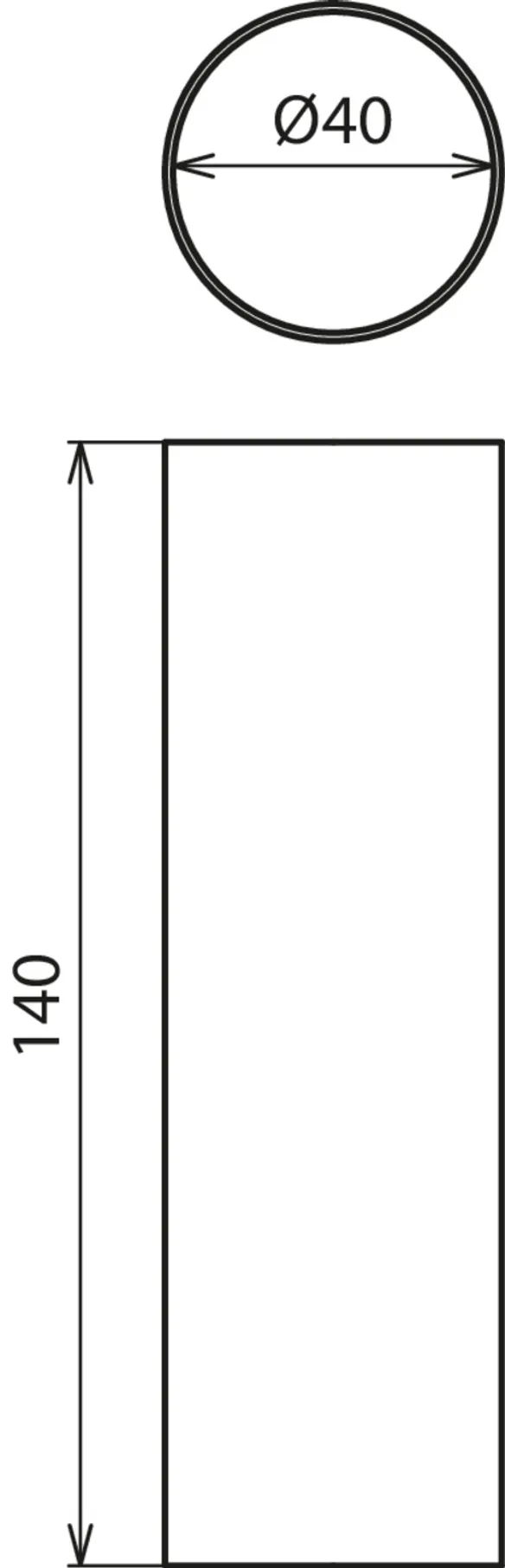

1 db. zsugorcső L 140 mm (cikkszám 621 096)

1 Termék

Cikkszám 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, Vámtarifa szám (EU): 85389099, Bruttó súly: 4.24 kg, PU: 1.00 db.

Képek

További információ

Kezdőkészlet mélyföldelő csavarozható számára,
Kezdőkészlet St/tZn, M16 menettel, Ø20 mm
1 db. csatlakozóelem csatlakozólemezzel
1 db. gyűrűs anya St/tZn / M16
2x közdarab 500 mm
1 db. talpelem
1 db. zsugortömlő
Földelő anyaga: St/tZn
Rúdhossz: 500 mm
Átmérő földelő: 20 mm

Gyártó: DEHN
Típus: SET STARTER KIT TE 20 M16 STTZN
Cikksz.: 621090
vagy egyenértékű.



Műszaki adatok

Földelő anyaga St/tZn
Rúdhossz (l1) 500 mm
Átmérő földelő 20 mm

A 621090 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621090 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Mélyföldelő

Mélyföldelő csavarozható St/tZn Ø20 mm M16 menettel fúrt földelőrendszerek létesítéséhez pl. sziklás talajnál vagy csővezeték-alkalmazások számára.

3 Termékek

Cikkszám 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, Vámtarifa szám (EU): 85389099, Bruttó súly: 1.21 kg, PU: 1.00 db.

Képek

További információ

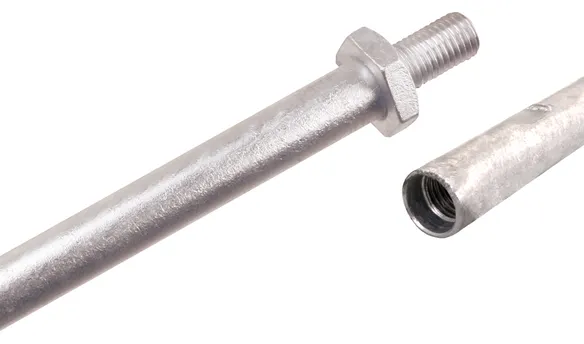

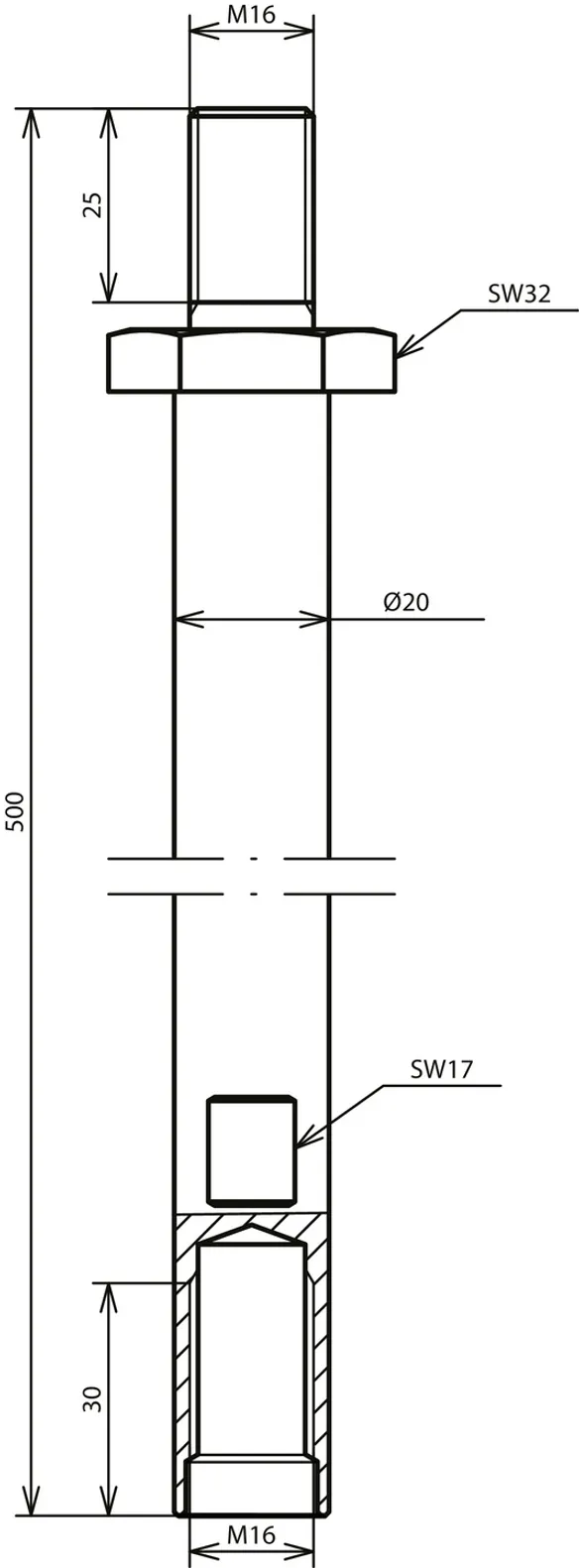

Mélyföldelő csavarozható St/tZn rúdhossz 500 mm Ø20 mm
Mélyföldelő fúrt
földelőrendszerek létesítéséhez pl. sziklás talajnál vagy
csővezeték-alkalmazásoknál
Földelő M16-os belső és külső menettel az
MSZ EN 62561-2
követelménye szerint
Szerkezettel a furat
feletti felfüggesztéshez
Anyag: St/tZn
Rúdhossz: 500 mm
Átmérő földelő: 20 mm
Menet: M16
Villámáram-vezetőképesség kA (10/350 µs): 100 kA
Rövidzárlati áram (AC 50 Hz / DC): 7,5 kA
Szabványhivatkozás: MSZ EN 62561-2

Gyártó: DEHN
Típus: TE 20 500 M16 STTZN
Cikksz.: 621050
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn
Rúdhossz (l1) 500 mm
Átmérő földelő 20 mm
Menet M16
Villámáram-vezetőképesség kA (10/350 µs) (Iimp ) 100 kA
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,5 kA
Szabványhivatkozás MSZ EN 62561-2

A 621050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.66 kg, PU: 6.00 db.

Képek

További információ

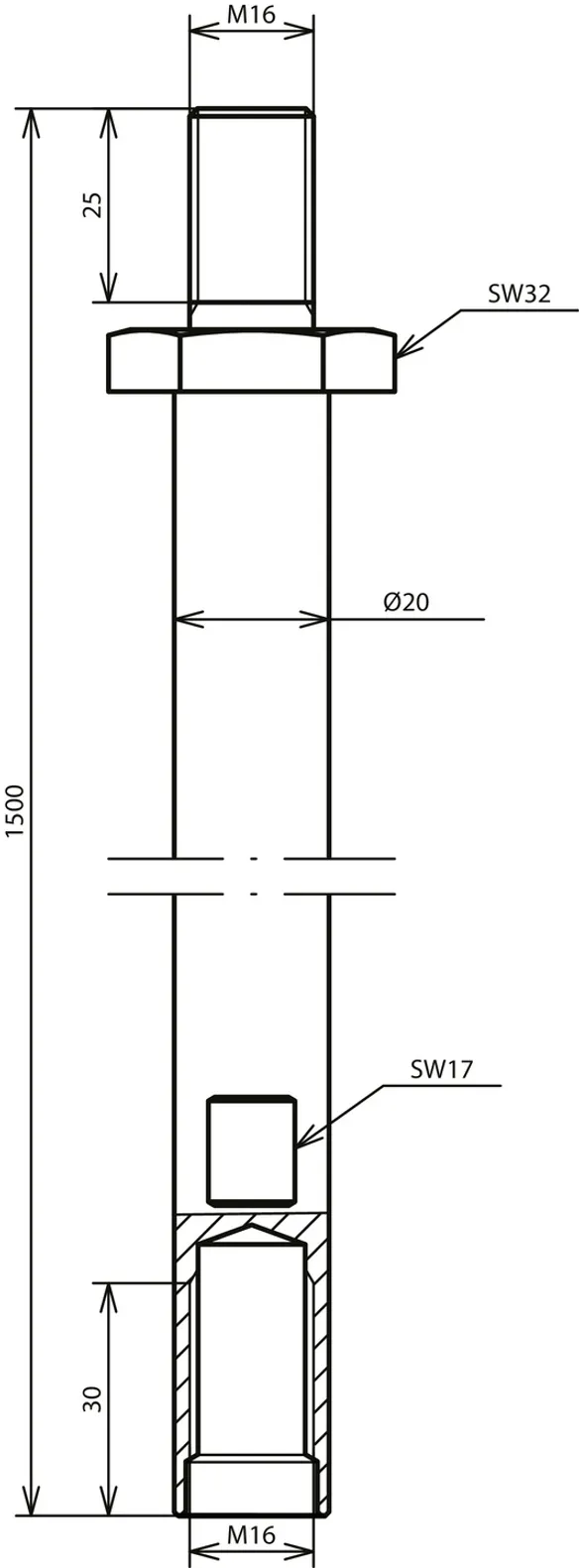

Mélyföldelő csavarozható St/tZn rúdhossz 1500 mm Ø20 mm
Mélyföldelő fúrt
földelőrendszerek létesítéséhez pl. sziklás talajnál vagy
csővezeték-alkalmazásoknál
Földelő M16-os belső és külső menettel az
MSZ EN 62561-2
követelménye szerint
Szerkezettel a furat
feletti felfüggesztéshez
Anyag: St/tZn
Rúdhossz: 1500 mm
Átmérő földelő: 20 mm
Menet: M16
Villámáram-vezetőképesség kA (10/350 µs): 100 kA
Rövidzárlati áram (AC 50 Hz / DC): 7,5 kA
Szabványhivatkozás: MSZ EN 62561-2

Gyártó: DEHN
Típus: TE 20 1500 M16 STTZN
Cikksz.: 621150
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn
Rúdhossz (l1) 1500 mm
Átmérő földelő 20 mm
Menet M16
Villámáram-vezetőképesség kA (10/350 µs) (Iimp ) 100 kA
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,5 kA
Szabványhivatkozás MSZ EN 62561-2

A 621150 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621150 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, Vámtarifa szám (EU): 85389099, Bruttó súly: 7.66 kg, PU: 3.00 db.

Képek

További információ

Mélyföldelő csavarozható St/tZn rúdhossz 3000 mm Ø20 mm
Mélyföldelő fúrt
földelőrendszerek létesítéséhez pl. sziklás talajnál vagy
csővezeték-alkalmazásoknál
Földelő M16-os belső és külső menettel az
MSZ EN 62561-2
követelménye szerint
Szerkezettel a furat
feletti felfüggesztéshez
Anyag: St/tZn
Rúdhossz: 3000 mm
Átmérő földelő: 20 mm
Menet: M16
Villámáram-vezetőképesség kA (10/350 µs): 100 kA
Rövidzárlati áram (AC 50 Hz / DC): 7,5 kA
Szabványhivatkozás: MSZ EN 62561-2

Gyártó: DEHN
Típus: TE 20 3000 M16 STTZN
Cikksz.: 621300
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn
Rúdhossz (l1) 3000 mm
Átmérő földelő 20 mm
Menet M16
Villámáram-vezetőképesség kA (10/350 µs) (Iimp ) 100 kA
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,5 kA
Szabványhivatkozás MSZ EN 62561-2

A 621300 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621300 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Talpelem

Talpelem karimalappal St/tZn Ø20 mm M16 a mélyföldelő csavarozhatóra csatlakoztatáshoz alul az önsúly miatti földbe süllyedés megakadályozására.

1 Termék

Cikkszám 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, Vámtarifa szám (EU): 85389099, Bruttó súly: 343.29 g, PU: 1.00 db.

Képek

További információ

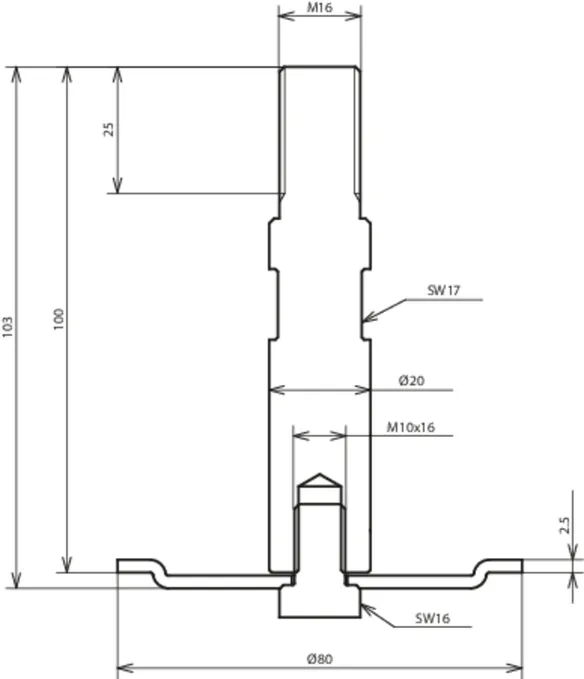

Talpelem karimalappal St/tZn mélyföldelő csavarozható Ø20 mm számára
Talpelem karimalappal
Mélyföldelő csavarozható St/tZn
Ø20 mm rúdhossz 100 mm
a mélyföldelő csavarozhatóra
csatlakoztatáshoz alul az önsúly miatti
földbe süllyedés
megakadályozására.
Anyag: St/tZn
Rúdhossz: 100 mm
Átmérő földelő: 20 mm
Átmérő lemez Ø: 80 mm
Menet: M16

Gyártó: DEHN
Típus: FS TE 20 100 M16 FP80 STTZN
Cikksz.: 621091
vagy egyenértékű.



Műszaki adatok

Anyag St/tZn
Rúdhossz (l1) 100 mm
Átmérő földelő 20 mm
Átmérő lemez Ø 80 mm
Menet M16

A 621091 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621091 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Csatlakozókapocs

Csatlakozókapocs St/galZn mélyföldelő számára Ø20 mm 4 érintkező-lehetőséggel kábelsaruhoz M6 csavarokkal.

1 Termék

Cikkszám 621094 AK TE 20 STGALZN

GTIN 4013364500082, Vámtarifa szám (EU): 85369010, Bruttó súly: 186.22 g, PU: 1.00 db.

Képek

További információ

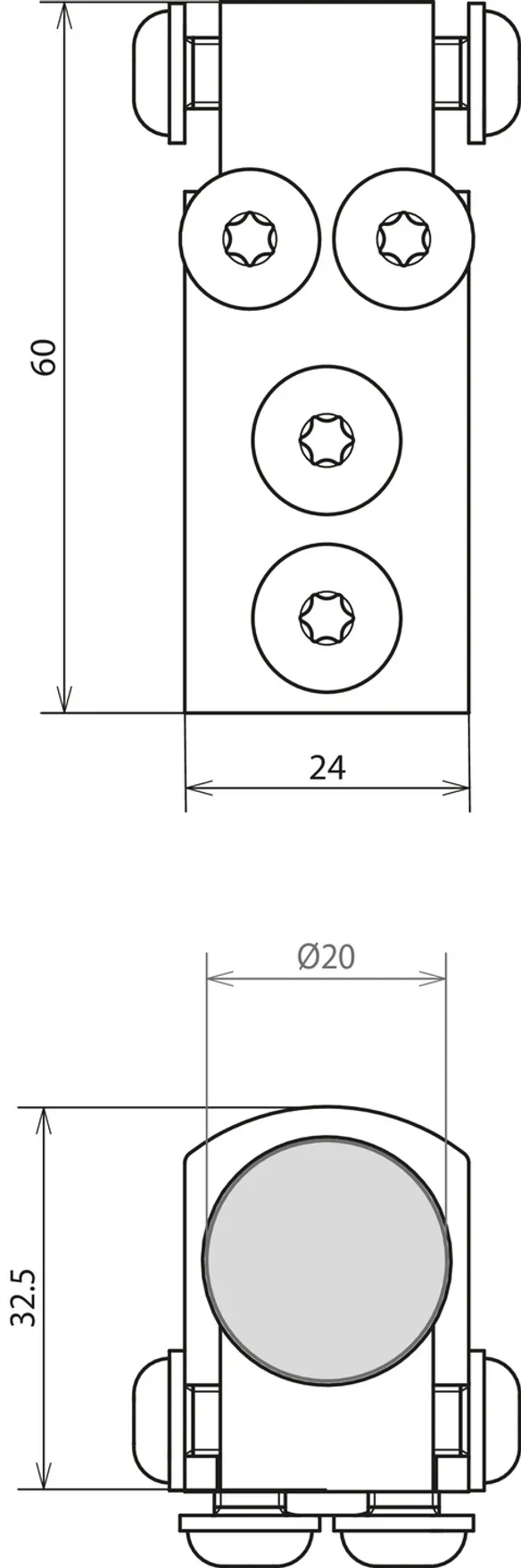

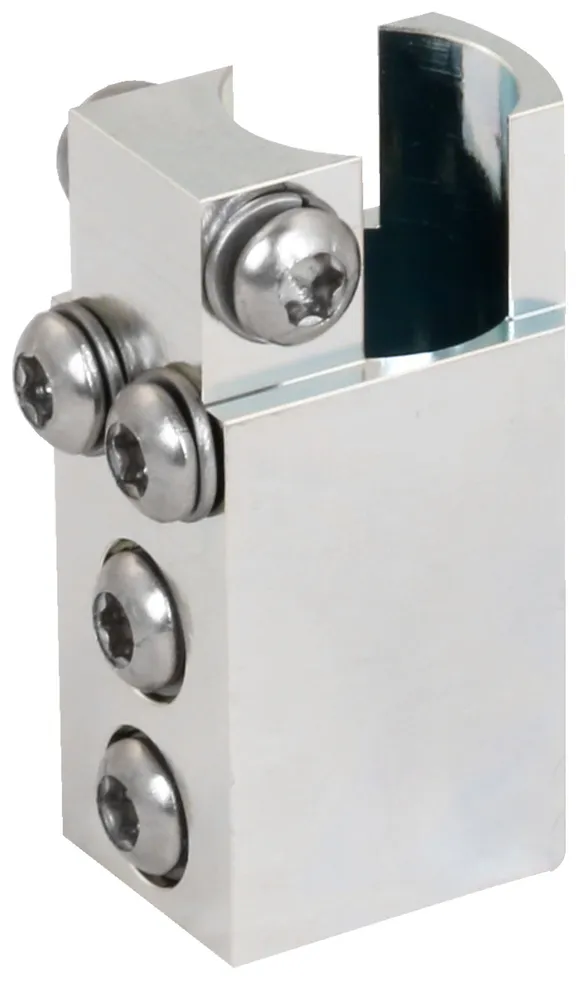

Csatlakozókapocs St/tZn mélyföldelő csavarozható Ø20 mm számára
Csatlakozókapocs
4 érintkező-lehetőséggel
kábelsaruhoz
M6 csavarokkal
Kapocs anyaga: St/gal Zn
Átmérő földelő: 20 mm
Csavarok: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) [2x földelő / 4x csatlakoztatás]
Csavarok / rugós alátét anyaga: NIRO
Max. tartós áramterhelés Tmax=100 °C (VDE 0101-2): 125 A

Gyártó: DEHN
Típus: AK TE 20 STGALZN
Cikksz.: 621094
vagy egyenértékű.



Műszaki adatok

Kapocs anyaga St/gal Zn
Átmérő földelő 20 mm
Csavarok 6x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) [2x földelő / 4x csatlakoztatás]
Csavarok / rugós alátét anyaga NIRO
Max. tartós áramterhelés Tmax=100 °C (VDE 0101-2) 125 A

A 621094 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621094 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Csatlakozóelem

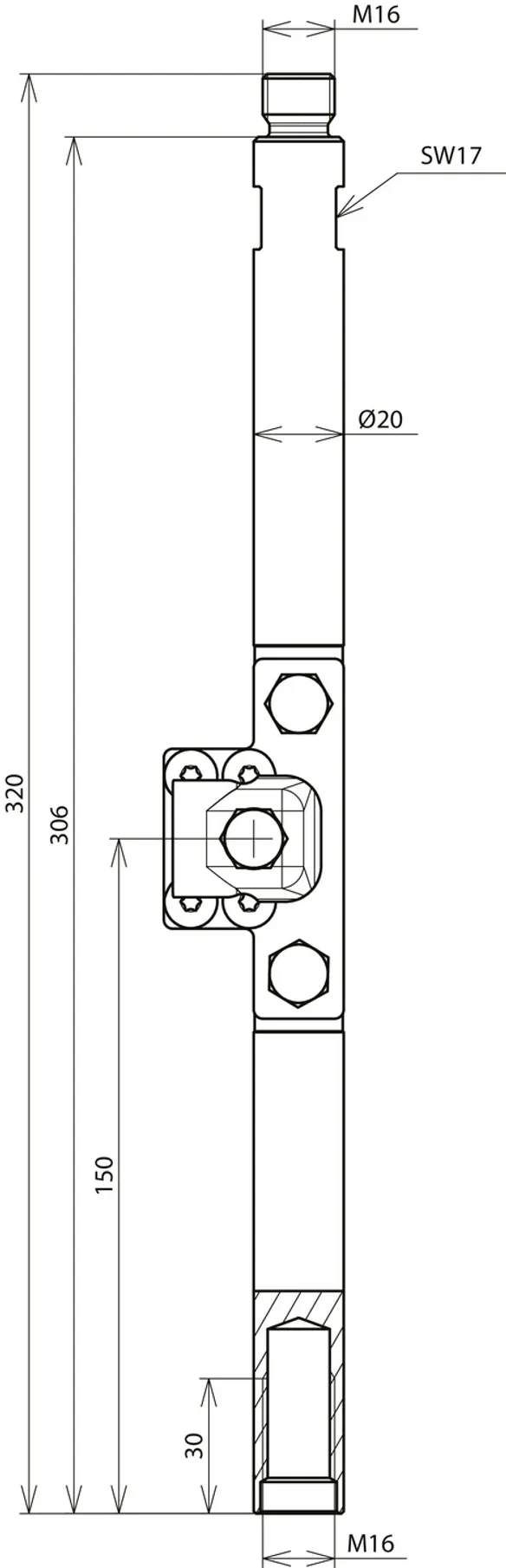

Csatlakozóelem mélyföldelő csavarozható St/tZn Ø20 mm rúdhossz 320 mm ellenőrzött csatlakoztatási lehetőségek létesítésére a csavarozható mélyföldelőn.

1 Termék

Cikkszám 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, Vámtarifa szám (EU): 85389099, Bruttó súly: 935.00 g, PU: 1.00 db.

Képek

További információ

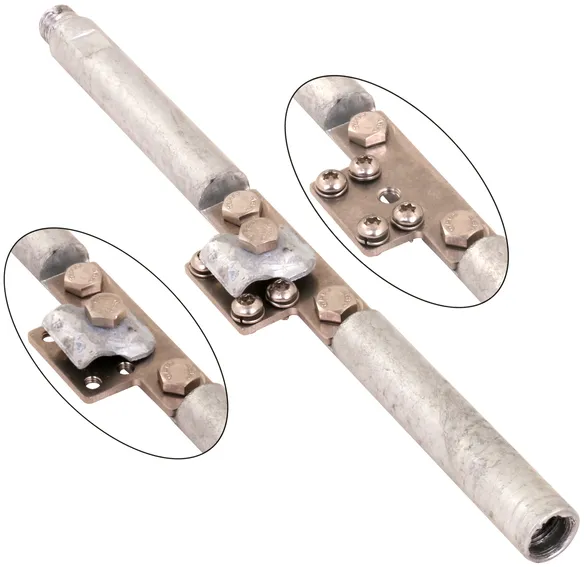

Csatlakozóelem St/tZn mélyföldelő csavarozható Ø20 mm számára
Csatlakozóelem mélyföldelő
csavarozható St/tZn Ø20 mm
Rúdhossz 320 mm
csatlakoztatási lehetőségek
létesítésére a csavarozható
mélyföldelőn
Anyag: St/tZn / NIRO
Rúdhossz: 320 mm
Átmérő földelő: 20 mm
Menet: M16
Csatlakoztatás: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) vagy 1 db. M8 x 20 mm SW13 (Ø6-10 mm)
Villámáram-vezetőképesség kA (10/350 µs): 100 kA
Rövidzárlati áram (AC 50 Hz / DC): 5,3 kA (35 mm2, sodrott)
Max. tartós áramterhelés Tmax=100 °C (VDE 0101-2): 125 A
Szabványhivatkozás: MSZ EN 62561-1

Gyártó: DEHN
Típus: AS TE 20 320 M16 STTZN
Cikksz.: 621092
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn / NIRO
Rúdhossz (l1) 320 mm
Átmérő földelő 20 mm
Menet M16
Csatlakoztatás 4x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) vagy 1 db. M8 x 20 mm iSW13 (Ø6-10 mm)
Villámáram-vezetőképesség kA (10/350 µs) (Iimp ) 100 kA
Rövidzárlati áram (AC 50 Hz / DC) (0,2 s; ≤ 300 °C) 5,3 kA (35 mm2, sodrott)
Max. tartós áramterhelés Tmax=100 °C (VDE 0101-2) 125 A
Szabványhivatkozás MSZ EN 62561-1

A 621092 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621092 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Tartozékok

4 Termékek

Cikkszám 621095 HG TE 20 STTZN

GTIN 4013364499959, Vámtarifa szám (EU): 85389099, Bruttó súly: 2.35 kg, PU: 1.00 db.

Képek

További információ

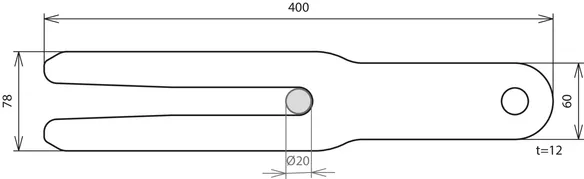

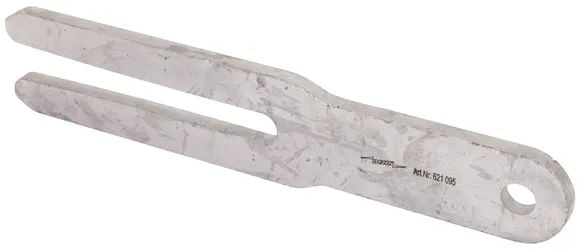

Mélyföldelő villa St/tZn
Mélyföldelő villa a mélyföldelő
csavarozható biztonságos
felfüggesztésére a
furat fölött
Anyag: St/tZn
Méret: 400 x 78 x 12 mm
Alkalmazási előírás: mélyföldelő csavarozható Ø20 mm számára
Maximális statikus terhelés földeléssel: 99 m (kb. 250 kg)

Gyártó: DEHN
Típus: HG TE 20 STTZN
Cikksz.: 621095
vagy egyenértékű.



Műszaki adatok

Anyag St/tZn
Méret (h x sz x mé) 400 x 78 x 12 mm
Alkalmazási előírás mélyföldelő csavarozható Ø20 mm számára
Maximális statikus terhelés földeléssel 99 m (kb. 250 kg)

A 621095 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621095 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621097 RM M16 STTZN

GTIN 4013364502741, Vámtarifa szám (EU): 73181699, Bruttó súly: 236.21 g, PU: 1.00 db.

Képek

További információ

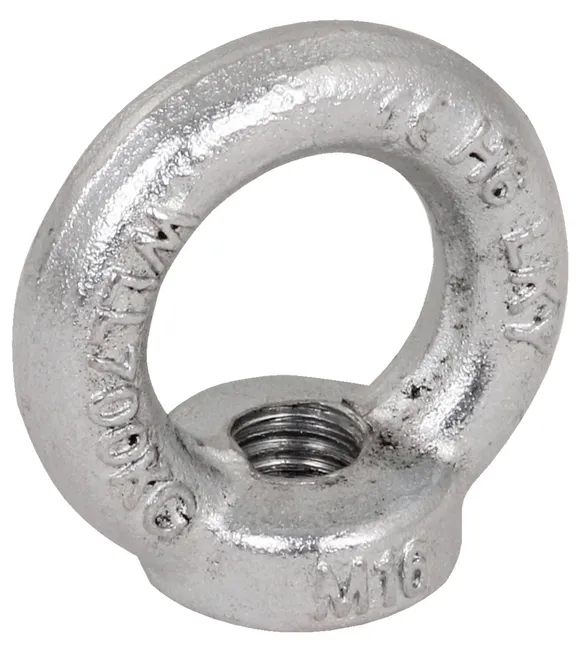

Gyűrűs anya M16 St/tZn
Anyag: St/tZn (C15E)
Külső átmérő: 63 mm
Belső átmérő: 35 mm
Magasság: 62 mm
Belső menet: M16
Teherbírás axiális: 700 kg
Szabványhivatkozás: DIN 582

Gyártó: DEHN
Típus: RM M16 STTZN
Cikksz.: 621097
vagy egyenértékű.



Műszaki adatok

Anyag St/tZn (C15E)
Külső átmérő 63 mm
Belső átmérő 35 mm
Magasság 62 mm
Belső menet M16
Teherbírás axiális (F max.) 700 kg
Szabványhivatkozás DIN 582

A 621097 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621097 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621093 VM EASY 5 TE M16

GTIN 4013364502383, Vámtarifa szám (EU): 85369010, Bruttó súly: 612.17 g, PU: 1.00 db.

Képek

További információ

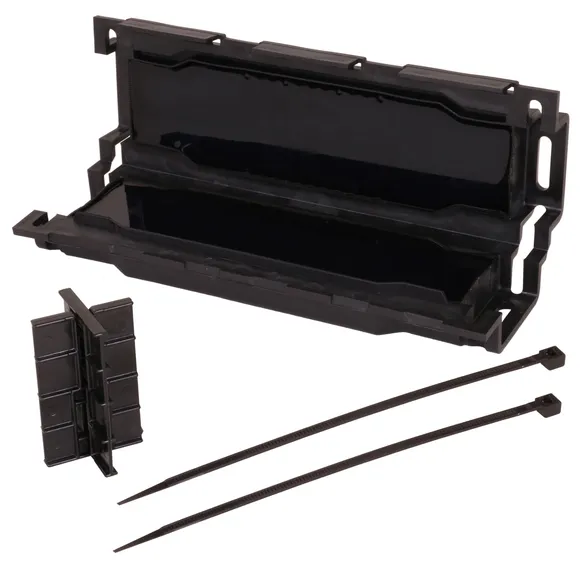

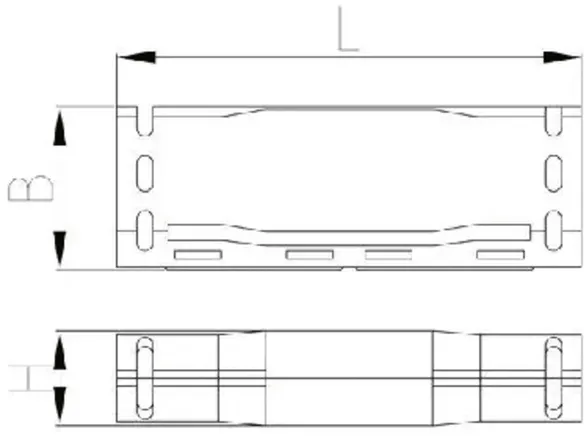

Zselés összekötő karmantyú
mélyföldelő csavarozható számára
a csatlakozóvezetékek
tartós védelmére
víz vagy nedvesség
behatolásával szemben
Alkalmazás: Belső tér
(fektetés épületben
és kábeltálcán) /
szabadtéren / földbe /
vízbe (vizsgálati szabvány szerint)
Feszültségszintek: U0/U (Um) 0,6/1 (1,2) kV
Méret kívül: 240 x 75 x 44 mm
Méret belül: kb. 130 x 45 x 34 mm
Átmérő kábel: 19 - 28 mm
Védettségi fajta: IP 68
Telepítési hőmérséklet: -20 ... 90 °C
Szabványhivatkozás: Típusvizsgált EN 50393 szerint

Gyártó: DEHN
Típus: VM EASY 5 TE M16
Cikksz.: 621093
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Tulajdonságok Összekötő terület teljes mértékben zselével tömítve. Ismét hozzáférhető és azonnal üzemkész. Égésgátló, UV-álló és ütésálló műanyag formázott héj. Gyors, egyszerű és biztonságos szerelés.
Alkalmazás Föld / víz (vizsgálati szabvány szerint) / belső tér (fektetés épületben és kábeltálcán) / szabadtéren
Feszültségszintek U0/U (Um) 0,6/1 (1,2) kV
Méret kívül (h x sz x ma) 240 x 75 x 44 mm
Méret belül (h x sz x ma) kb. 130 x 45 x 34 mm
Átmérő kábel 19 - 28 mm
Védettségi fajta IP 68
Telepítési hőmérséklet -20 ... 90 °C
Szabványhivatkozás Típusvizsgált EN 50393 szerint

A 621093 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621093 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 621096 WSS KL D40 L140

GTIN 4013364502734, Vámtarifa szám (EU): 39173200, Bruttó súly: 20.00 g, PU: 1.00 db.

Képek

További információ

Hőre zsugorodó tömlő
Ragasztóval bevont
Hossz: 140 mm
Belső átmérő: 40 mm
Szín: fekete
Anyag: vékonyfalú, ragasztóval bevont, térhálósított poliolefin
Zsugorodási arány: 3:1 (40/13)
Folyamatos alkalmazási hőmérséklet (külső köpeny): -55 ... 110 °C
Zsugorodási hőmérséklet: 95 °C

Gyártó: DEHN
Típus: WSS KL D40 L140
Cikksz.: 621096
vagy egyenértékű.



Műszaki adatok

Hossz (l) 140 mm
Belső átmérő (d) 40 mm
Szín fekete
Anyag vékonyfalú, ragasztóval bevont, térhálósított poliolefin
Zsugorodási arány 3:1 (40/13)
Folyamatos alkalmazási hőmérséklet (külső köpeny) -55 ... 110 °C
Zsugorodási hőmérséklet 95 °C

A 621096 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 621096 terméket hozzáadtuk a kosárhoz.

Webshop indítása
back to top
