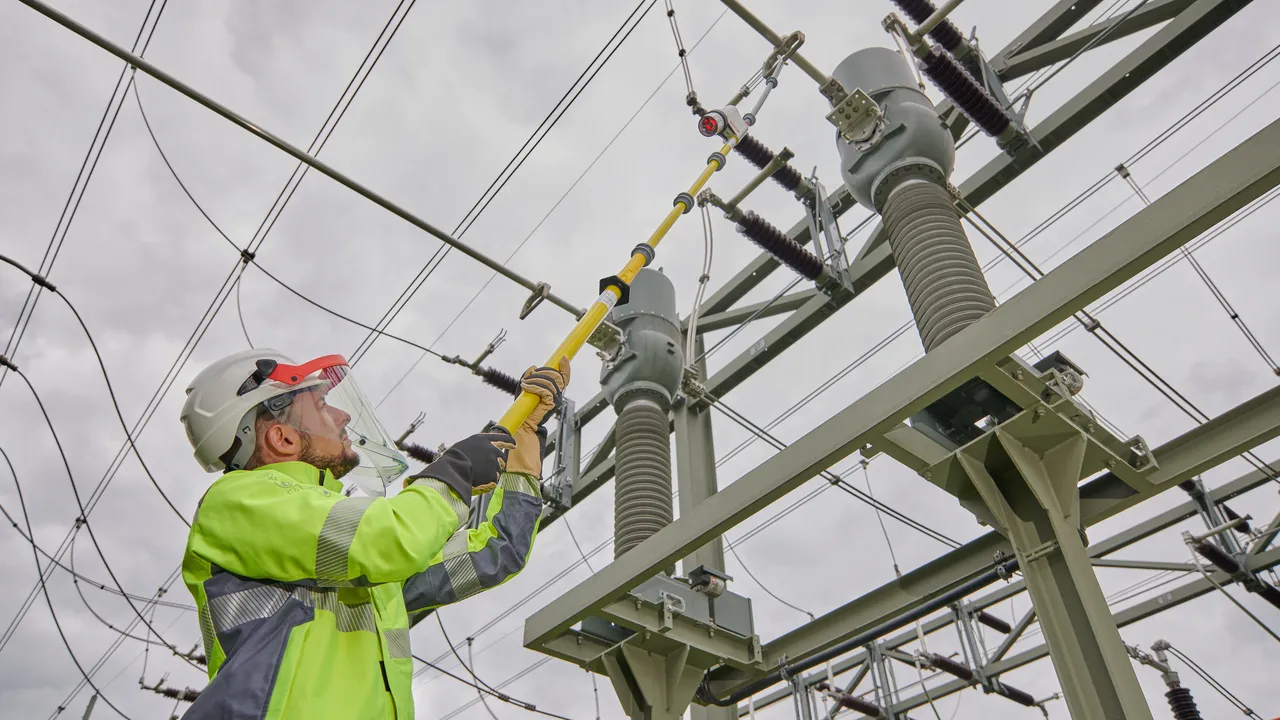

Rivelatore di tensione PHE4 alta tensione

Elevato intervallo di tensione nominale
Sistema speciale a innesto
Indicazione integrata ottica e acustica
Utilizzabile anche durante le precipitazioni atmosferiche

Intervalli di tensione nominale 30 ... 132 kV / 50 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

3 Termékek

Cikkszám 783270 PHE4 30 60 S

GTIN 4013364309852, Vámtarifa szám (EU): 90303370, Bruttó súly: 3.39 kg, PU: 1.00 pz.

Kifutott termék:

Képek

Open PDF

További információ

Tanúsítványok

Műszaki adatok

Tensione nominale (U_N )	30 ... 60 kV
Lunghezza totale (l_G )	2560 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	30 ... 60 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	2560 mm
Immersione (l_O )	910 mm
Lunghezza impugnatura (l_H )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

A 783270 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 783270 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 783275 PHE4 60 110 S

GTIN 4013364309845, Vámtarifa szám (EU): 90303370, Bruttó súly: 3.83 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Tanúsítványok

Műszaki adatok

Tensione nominale (U_N )	60 ... 110 kV
Lunghezza totale (l_G )	3010 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	3010 mm
Immersione (l_O )	910 mm
Lunghezza impugnatura (l_H )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

A 783275 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 783275 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 783280 PHE4 60 132 S

GTIN 4013364317284, Vámtarifa szám (EU): 90303370, Bruttó súly: 4.23 kg, PU: 1.00 pz.

Kifutott termék:

Képek

Open PDF

További információ

Tanúsítványok

Műszaki adatok

Tensione nominale (U_N )	60 ... 132 kV
Lunghezza totale (l_G )	3420 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	60 ... 132 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	3420 mm
Immersione (l_O )	910 mm
Lunghezza impugnatura (l_H )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

A 783280 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 783280 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Intervallo di tensione nominale 110 ... 132 kV / 50 & 16,7 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

1 Termék

Cikkszám 783460 PHE4 110 132 S 16.7 50

GTIN 4013364309869, Vámtarifa szám (EU): 90303370, Bruttó súly: 4.23 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Tensione nominale (U_N )	110 ... 132 kV
Lunghezza totale (l_G )	3420 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	110 ... 132 kV
Tipo di tensione	AC
Frequenza	50 & 16,7 Hz
Categoria	S
Lunghezza totale (l_G )	3420 mm
Immersione (l_O )	910 mm
Lunghezza impugnatura (l_H )	780 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

A 783460 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 783460 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Intervalli di tensione nominale 110 ... 420 kV / 50 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

2 Termékek

Cikkszám 783285 PHE4 110 220 S

GTIN 4013364316898, Vámtarifa szám (EU): 90303370, Bruttó súly: 4.50 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Tanúsítványok

Műszaki adatok

Tensione nominale (U_N )	110 ... 220 kV
Lunghezza totale (l_G )	4420 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	110 ... 220 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	4420 mm
Immersione (l_O )	910 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

A 783285 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 783285 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 783290 PHE4 220 420 S

GTIN 4013364316904, Vámtarifa szám (EU): 90303370, Bruttó súly: 6.48 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Tanúsítványok

Műszaki adatok

Tensione nominale (U_N )	220 ... 420 kV
Lunghezza totale (l_G )	5750 mm
Immersione (l_O )	910 mm
*) tutti i circuiti elettrici senza puntale di prova.

Tensione nominale (U_N )	220 ... 420 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	5750 mm
Immersione (l_O )	910 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di autoverifica *)	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici senza puntale di prova.

A 783290 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 783290 terméket hozzáadtuk a kosárhoz.

Webshop indítása
