Cikkszám 956305 DV M2 TNC 255 FM

GTIN 4013364510586, Vámtarifa szám (EU): 85363090, Bruttó súly: 519.19 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M2 TNC 255 FM
scaricatore combinato tripolare, modulare, innestabile per
sistemi TN-C a 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 75 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TNC 255 FM
Art.: 956305
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia specifica [L-PEN] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN] (I_n )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L2, L3, PEN, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, PEN, 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	250 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

A 956305 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 956305 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 956405 DV M2 TNS 255 FM

GTIN 4013364510562, Vámtarifa szám (EU): 85363090, Bruttó súly: 583.68 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M2 TNS 255 FM
Scaricatore combinato modulare tetrapolare innestabile per
sistemi TN(C)-S a 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 100 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TNS 255 FM
Art.: 956405
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L2, L3, N, PE, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	250 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

A 956405 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 956405 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 956315 DV M2 TT 255 FM

GTIN 4013364528963, Vámtarifa szám (EU): 85363090, Bruttó súly: 616.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

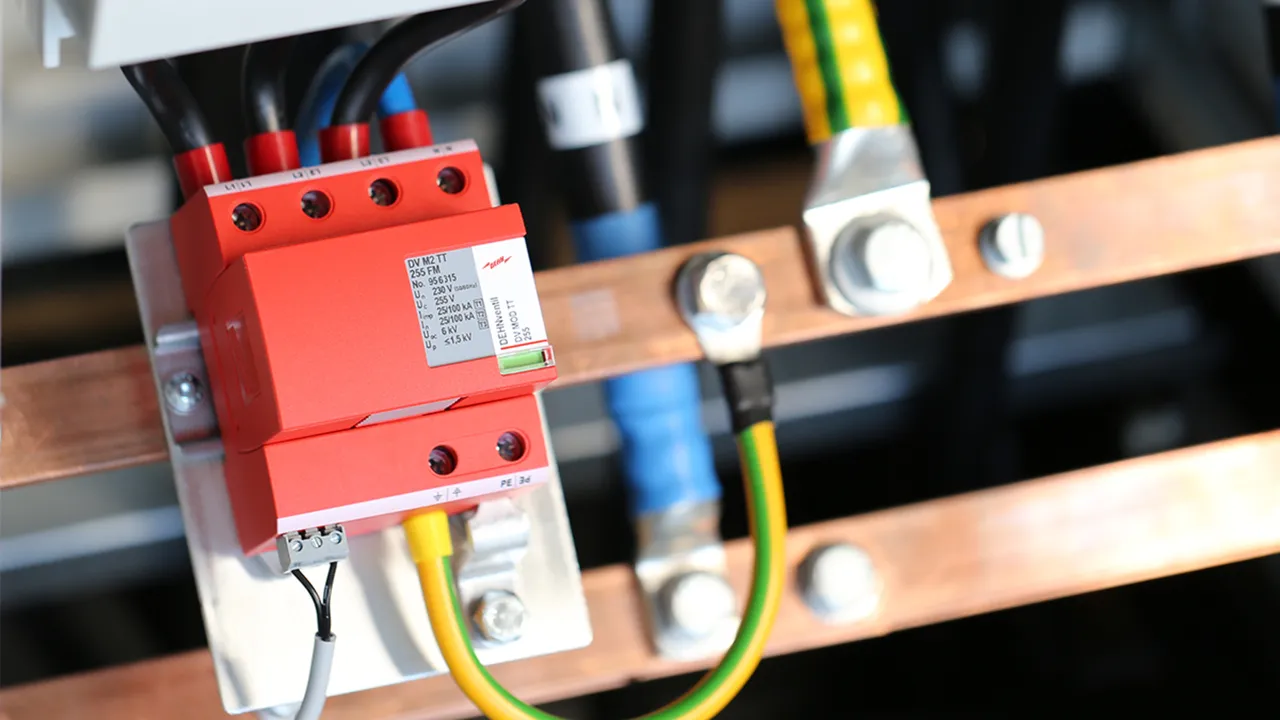

Scaricatore combinato modulare DEHNventil M2 TT 255 FM
Scaricatore combinato modulare tetrapolare innestabile per
sistemi TT e TN(C)-S a 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 100 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TT 255 FM
Art.: 956315
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak )
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	1,8 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L2, L3, N, PE, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione / grado di protezione	all'interno / IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak )
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	250 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	1,8 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

A 956315 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 956315 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 956205 DV M2 TN 255 FM

GTIN 4013364510579, Vámtarifa szám (EU): 85363090, Bruttó súly: 311.29 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M2 TN 255 FM
Scaricatore combinato modulare bipolare innestabile per
sistemi TN monofase, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 50 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TN 255 FM
Art.: 956205
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

A 956205 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 956205 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 956115 DV M2 TT 2P 255 FM

GTIN 4013364546929, Vámtarifa szám (EU): 85363090, Bruttó súly: 327.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M2 TT 2P 255 FM
Scaricatore combinato modulare bipolare innestabile per
sistemi monofase TT e TN, larghezza 2 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 50 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinazione energetica secondo la specifica tecnica DIN CLC/TS 61643-12
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV M2 TT 2P 255 FM
Art.: 956115
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	1,8 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	255 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	6 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al cortocircuito [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	250 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Energia passante con un S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	6 mm²monofilo / a filo sottile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Luogo d'installazione / grado di protezione	all'interno / IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / tipo di contatto	sì / scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	250 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	1,8 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione di prova AC (U_C )	266 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	160 A gG @ 16,7 Hz

A 956115 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 956115 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951300 DV M TNC 255

GTIN 4013364108134, Vámtarifa szám (EU): 85363090, Bruttó súly: 1004.00 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M TNC 255
Scaricatore combinato, tripolare, modulare, innestabile
per reti TN-C con tensione nominale di 230 / 400 V, larghezza 6 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 75 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TNC 255
Art.: 951300
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff ( 220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia specifica [L-PEN] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Livello di protezione (U_P )	≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	6 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff ( 220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951300 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951300 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951305 DV M TNC 255 FM

GTIN 4013364108141, Vámtarifa szám (EU): 85363090, Bruttó súly: 1020.00 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M TNC 255 FM
Scaricatore combinato, tripolare, modulare, innestabile
per reti TN-C con tensione nominale di 230 / 400 V, larghezza 6 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 75 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TNC 255 FM
Art.: 951305
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia specifica [L-PEN] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Livello di protezione (U_P )	≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	6 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951305 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951305 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951400 DV M TNS 255

GTIN 4013364108158, Vámtarifa szám (EU): 85363090, Bruttó súly: 1.40 kg, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M TNS 255
Scaricatore combinato, tetrapolare, modulare, innestabile
per reti TN(C)-S con tensione nominale di 230 / 400 V, larghezza 8 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TNS 255
Art.: 951400
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff(220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	8 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff(220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951400 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951400 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951405 DV M TNS 255 FM

GTIN 4013364108165, Vámtarifa szám (EU): 85363090, Bruttó súly: 1.40 kg, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Modularer Scaricatore combinato DEHNventil M TNS 255 FM
Scaricatore combinato modulare per reti TN-S
con tensione nominale di 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 8 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la limitazione
di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DV M TNS 255 FM
Art.: 951405
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	8 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951405 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951405 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951310 DV M TT 255

GTIN 4013364108172, Vámtarifa szám (EU): 85363090, Bruttó súly: 1.31 kg, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M TT 255
Scaricatore combinato, tetrapolare, modulare, innestabile
per reti TT e TN(C) con tensione nominale di 230 / 400 V, larghezza 8 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 255
Art.: 951310
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', N', 9) (max.)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	8 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951310 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951310 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951315 DV M TT 255 FM

GTIN 4013364108189, Vámtarifa szám (EU): 85363090, Bruttó súly: 1.32 kg, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M TT 255 FM
Scaricatore combinato, tetrapolare, modulare, innestabile
per reti TT e TN(C) con tensione nominale di 230 / 400 V, larghezza 8 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 255 FM
Art.: 951315
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak )
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L1', L2', L3', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione / grado di protezione	all'interno / IP 20
Dimensioni	8 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak )
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 / 400 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951315 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951315 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951200 DV M TN 255

GTIN 4013364108097, Vámtarifa szám (EU): 85363090, Bruttó súly: 754.00 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M TN 255
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TN, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TN 255
Art.: 951200
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, L', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm second EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951200 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951200 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951205 DV M TN 255 FM

GTIN 4013364108103, Vámtarifa szám (EU): 85363090, Bruttó súly: 698.50 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M TN 255 FM
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TN, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TN 255 FM
Art.: 951205
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, L', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951205 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951205 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951110 DV M TT 2P 255

GTIN 4013364108110, Vámtarifa szám (EU): 85363090, Bruttó súly: 688.59 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M TT 2P 255
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TT e TN, larghezza 4 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 2P 255
Art.: 951110
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, L', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo d'installazione	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951110 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951110 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 951115 DV M TT 2P 255 FM

GTIN 4013364108127, Vámtarifa szám (EU): 85363090, Bruttó súly: 694.38 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore combinato modulare DEHNventil M TT 2P 255 FM
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TT e TN, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Intervento dei fusibili a 20 A gG fino a 50 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 2P 255 FM
Art.: 951115
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV


SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	264 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	50 kA
Energia specifica [L+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione corrente susseguente di rete / selettività	un fusibile da 20 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	315 A gG
Fusibile di protezione max. (L-L')	125 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio [derivazione]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione di collegamento (L, L', N, N', PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L', N', 9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica colore rosso, UL 94 V-0
Luogo d'installazione / grado di protezione	all'interno / IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile max. (L) fino a Icc = 100 kA_eff	315 A gG
Indicazioni aggiuntive:	---------------------------------
– Livello di protezione [L-PE] (U_P )	2,2 kV
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz
– Fusibile di protezione max.	125 A gG @ 16,7 Hz

A 951115 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 951115 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 961305 DV ACI M TNC 264 FM

GTIN 4013364513440, Vámtarifa szám (EU): 85363090, Bruttó súly: 2.42 kg, PU: 1.00 pz.

Képek

További információ

Scaricatore combinato modulare DEHNventil ACI M TNC 264 FM
Scaricatore combinato tripolare modulare innestabile
per sistemi TN-C 230/400 V con
commutatore spinterometrico ACI integrato, larghezza 11 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
per la limitazione della corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 75 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinamento energetico secondo IEC 61643-12
SPD della famiglia Red/Line
e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV ACI M TNC 264 FM
Art.: 961305
o similare.

Műszaki adatok

SPD secondo EN 61673-11 / IEC 61643-11	Tipo 1 + tipo 2 + tipo 3 / classe I + classe II + classe III
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)

SPD secondo EN 61673-11 / IEC 61643-11	Tipo 1 + tipo 2 + tipo 3 / classe I + classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia specifica [L-PEN] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN] (I_n )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	20 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Protezione da sovracorrente integrata	Sì, tecnologia ACI
Tenuta al cortocircuito (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Gamma di temperature d’esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso (finestrella di controllo)
Indicazione della separazione moduli	verde (vista laterale)
Numero porte	1
Sezione di collegamento (L1, L2, L3, PEN, 9) (min.)	6 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715 / barra collettrice
Luogo d'installazione	Spazio interno
Grado di protezione	IP 20
Dimensioni	11 unità, DIN 43880
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)

A 961305 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961305 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 961405 DV ACI M TNS 264 FM

GTIN 4013364513365, Vámtarifa szám (EU): 85363090, Bruttó súly: 2.42 kg, PU: 1.00 pz.

Képek

További információ

Scaricatore combinato modulare DEHNventil ACI M TNS 264 FM
Scaricatore combinato quadripolare modulare innestabile
per sistemi TN(C)-S 230/400 V con
commutatore spinterometrico ACI integrato
larghezza 11 unità
con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
per la limitazione della corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 100 kA
Estinzione della corrente susseguente di rete: fino a 100 kAeff.
Certificato VDE, KEMA
Coordinamento energetico secondo IEC 61643-12
SPD della famiglia Red/Line
e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DV ACI M TNS 264 FM
Art.: 961405
o similare.

Műszaki adatok

SPD secondo EN 61673-11 / IEC 61643-11	Tipo 1 + tipo 2 + tipo 3 / classe I + classe II + classe III
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)

SPD secondo EN 61673-11 / IEC 61643-11	Tipo 1 + tipo 2 + tipo 3 / classe I + classe II + classe III
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energia specifica [L, N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE] (I_n )	25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Tensione a vuoto del generatore ibrido (Uoc)	20 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Protezione da sovracorrente integrata	Sì, tecnologia ACI
Tenuta al corto circuito [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (UT) - Caratteristica	440 V / 120 min. – tenuta
Gamma di temperature d’esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso (finestrella di controllo)
Indicazione della separazione moduli	verde (vista laterale)
Numero porte	1
Sezione di collegamento (L1, L2, L3, N, PE, 9) (min.)	6 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715 / barra collettrice
Luogo d'installazione	Spazio interno
Grado di protezione	IP 20
Dimensioni	11 unità, DIN 43880
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff
– Corrente di cortocircuito max. prevista	100 kA_eff (220 kA_peak)
– Limitazione/eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)

A 961405 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961405 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 961151 DV M2 880 FM

GTIN 4013364532557, Vámtarifa szám (EU): 85363090, Bruttó súly: 1.07 kg, PU: 1.00 pz.

Képek

További információ

Scaricatore combinato modulare DEHNventil M2 880 FM
Scaricatore combinato tripolare modulare innestabile per
sistemi trifasici da 880 V senza messa a terra, larghezza 8 unità modulari
con contatto di telesegnalamento
Scaricatore di tipo 1 + tipo 2 secondo la norma EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: 880 V AC
Livello di protezione: <= 4 kV
corrente di fulmine (10/350): 12,5 kA
Estinzione della corrente susseguente di rete: fino a 50 kAeff.

Fabbricato: DEHN
Tipo: DV M2 880 FM
Art.: 961151
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	880 V (50 / 60 Hz)
Corrente di fulmine (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	160 A gG
Contatto FM / tipo di contatto	sì / contatto di scambio
Indicazioni aggiuntive:	---------------------------------
– Tensione anti-PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Tenuta

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	800 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	880 V (50 / 60 Hz)
Corrente di fulmine (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Energia specifica [1,2-3] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [1,2-3] (I_n )	20 kA
Livello di protezione [1,2-3] (U_P )	≤ 4 kV
Estinzione corrente susseguente di rete ac (I_fi )	50 kA_eff
Limitazione corrente susseguente di rete / selettività	Un fusibile da 35 A gG non interviene fino a 50 kA_eff(prosp.)
Tenuta al corto circuito [1,2-3] (I_SCCR )	50 kA_eff
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. (L) fino I_CC = 50 kA_eff	160 A gG
Temperatura d'esercizio (derivazione) (T_UP )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero porte	1
Sezione del collegamento [1,2,3] (min)	6 mm²monofilo / a filo sottile
Sezione del collegamento [1,2,3] (max)	35 mm²multifilo / 25 mm²a filo sottile
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
Luogo d'installazione	Spazio interno
Grado di protezione	IP 20
Dimensioni	8 unità, DIN 43880
Contatto FM / tipo di contatto	sì / contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²monofilo / a filo sottile
Indicazioni aggiuntive:	---------------------------------
– Tensione anti-PID (U_1-3 + U_PID )	508 V_AC + 750 V_DC – Tenuta

A 961151 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961151 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNventil modular

Details

DEHNventil M2 TNC FM

Cikkszám 956305 DV M2 TNC 255 FM

Ön nem jogosult a letöltésre 956305.jt

Ön nem jogosult a letöltésre 956305.stp

Ön nem jogosult a letöltésre 956305.iges

Ön nem jogosult a letöltésre 956305.dwg

Ön nem jogosult a letöltésre 956305m_D.dxf

Ön nem jogosult a letöltésre DEHN.956305.edz

A 956305 termék hozzá lett adva a jegyzettömbhöz.

A 956305 terméket hozzáadtuk a kosárhoz.

DEHNventil M2 TNS FM

Cikkszám 956405 DV M2 TNS 255 FM

Ön nem jogosult a letöltésre 954315_954405.jt

Ön nem jogosult a letöltésre 954315_954405.stp

Ön nem jogosult a letöltésre 954315_954405.iges

Ön nem jogosult a letöltésre 954315_954405.dwg

Ön nem jogosult a letöltésre 954315+405m_D.dxf

Ön nem jogosult a letöltésre DEHN.954405.edz

A 956405 termék hozzá lett adva a jegyzettömbhöz.

A 956405 terméket hozzáadtuk a kosárhoz.

DEHNventil M2 TT FM

Cikkszám 956315 DV M2 TT 255 FM

Ön nem jogosult a letöltésre 954315_954405.jt

Ön nem jogosult a letöltésre 954315_954405.stp

Ön nem jogosult a letöltésre 954315_954405.iges

Ön nem jogosult a letöltésre 954315_954405.dwg

Ön nem jogosult a letöltésre 954315+405m_D.dxf

Ön nem jogosult a letöltésre DEHN.954315.edz

A 956315 termék hozzá lett adva a jegyzettömbhöz.

A 956315 terméket hozzáadtuk a kosárhoz.

DEHNventil M2 TN FM

Cikkszám 956205 DV M2 TN 255 FM

Ön nem jogosult a letöltésre 954115_954205.jt

Ön nem jogosult a letöltésre 954115_954205.stp

Ön nem jogosult a letöltésre 954115_954205.iges

Ön nem jogosult a letöltésre 954115_954205.dwg

Ön nem jogosult a letöltésre 954115+205m_D.dxf

Ön nem jogosult a letöltésre DEHN.954205.edz

A 956205 termék hozzá lett adva a jegyzettömbhöz.

A 956205 terméket hozzáadtuk a kosárhoz.

DEHNventil M2 TT 2P FM

Cikkszám 956115 DV M2 TT 2P 255 FM

Ön nem jogosult a letöltésre 954115_954205.jt

Ön nem jogosult a letöltésre 954115_954205.stp

Ön nem jogosult a letöltésre 954115_954205.iges

Ön nem jogosult a letöltésre 954115_954205.dwg

Ön nem jogosult a letöltésre 954115+205m_D.dxf

Ön nem jogosult a letöltésre DEHN.954115.edz

A 956115 termék hozzá lett adva a jegyzettömbhöz.

A 956115 terméket hozzáadtuk a kosárhoz.

DEHNventil M TNC (FM)

Cikkszám 951300 DV M TNC 255

Ön nem jogosult a letöltésre 951300.jt

Ön nem jogosult a letöltésre 951300.stp

Ön nem jogosult a letöltésre 951300.igs

Ön nem jogosult a letöltésre 951300.dwg

Ön nem jogosult a letöltésre 951300m_E.dxf

Ön nem jogosult a letöltésre 951300_eplan.zip

Ön nem jogosult a letöltésre DEHN.951300.wspak

A 951300 termék hozzá lett adva a jegyzettömbhöz.

A 951300 terméket hozzáadtuk a kosárhoz.

Cikkszám 951305 DV M TNC 255 FM

Ön nem jogosult a letöltésre 951305.jt

Ön nem jogosult a letöltésre 951305.stp

Ön nem jogosult a letöltésre 951305.igs

Ön nem jogosult a letöltésre 951305.dwg

Ön nem jogosult a letöltésre 951305m_E.dxf

Ön nem jogosult a letöltésre 951305_eplan.zip

Ön nem jogosult a letöltésre DEHN.951305.wspak

A 951305 termék hozzá lett adva a jegyzettömbhöz.

A 951305 terméket hozzáadtuk a kosárhoz.

DEHNventil M TNS (FM)

Cikkszám 951400 DV M TNS 255

Ön nem jogosult a letöltésre 951400.jt

Ön nem jogosult a letöltésre 951400.stp

Ön nem jogosult a letöltésre 951400.igs

Ön nem jogosult a letöltésre 951400.dwg

Ön nem jogosult a letöltésre 951400_310m_E.dxf
