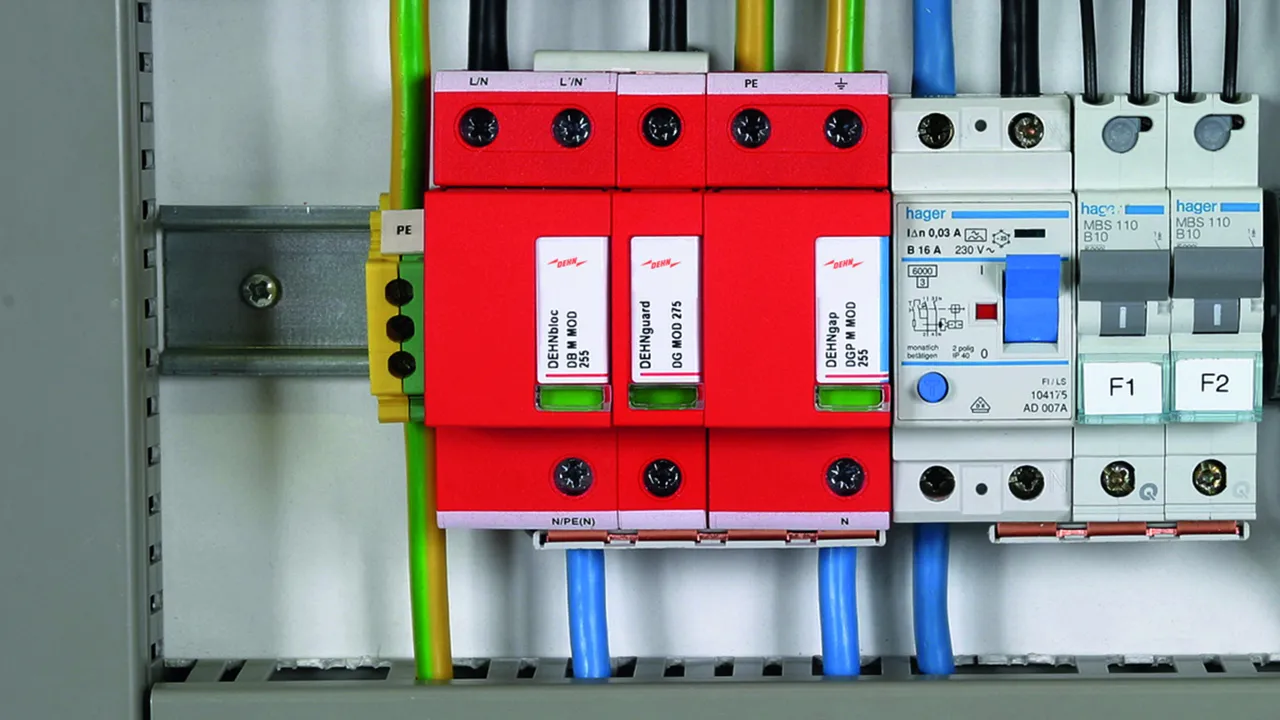

DEHNgap

Capacità di scarica 100 kA (10/350 µs)
Scaricatore di corrente sommatoria, specialmente adatto per l'impiego nella rete TT nel circuito 3+1 e 1+1, secondo CEI CLC/TS 61643-12 (IEC 60364-5-534) e la variante V2 della CEI 64-8, tra il conduttore neutro N ed il conduttore di protezione PE
Tecnologia di spinterometro autoestinguente
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella

Details

DEHNgap M 255 (FM)

Scaricatore coordinato per corrente di fulmine N-PE, unipolare, modulare, per U_C= 255 V, con ulteriore contatto di telesegnalamento per il controllo a distanza (contatto di scambio pulito).

2 Termékek

Cikkszám 961101 DGP M 255

GTIN 4013364118676, Vámtarifa szám (EU): 85363030, Bruttó súly: 331.00 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore coordinato per corrente di fulmine NPE DEHNgap M 255
Scaricatore coordinato per corrente di fulmine N-PE, unipolare
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Livello di protezione: ≤ 1,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff a 255 V AC
Tensione TOV - Caratteristica: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Direttamente sullo scaricatore di sovratensione N-PE DEHNgap C S della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGP M 255
Art.: 961101
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	VDE, KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL

A 961101 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961101 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 961105 DGP M 255 FM

GTIN 4013364118683, Vámtarifa szám (EU): 85363030, Bruttó súly: 336.00 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore della corrente di fulmine coordinato N-PE DEHNgap M 255 FM
scaricatore della corrente di fulmine N-PE a unipolare, modulare, innestabile, coordinato,
larghezza 2TE
con contatto di telesegnalamento
SPD tipo 1 a norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
Indicazione di difetto
Marcatura nella finestrella di controllo
corrente di fulmine (10/350): 100 kA
Livello di protezione: <= 1,5 kV
Capacità di estinzione corrente susseguente di rete: 100 Aeff a 255 V ac
Tenuta TOV: 1200 V/200 ms
Coordinamento energetico secondo la norma DIN EN 62305-4
direttamente allo scaricatore DEHNgap C S della famiglia Red/Line

Fabbricato: DEHN
Tipo: DGP M 255 FM
Art.: 961105
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	VDE, KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile

A 961105 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961105 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNgap Maxi 1 255 S

Scaricatore coordinato per corrente di fulmine N-PE, unipolare, per sistema di distribuzione a barre.

1 Termék

Cikkszám 900050 DGPM 1 255 S

GTIN 4013364107496, Vámtarifa szám (EU): 85363030, Bruttó súly: 539.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scaricatore di corrente da fulmine N-PE DEHNgap Maxi 1 255 S
scaricatore della corrente di fulmine N-PE unipolare, coordinato
per sistemi di distribuzione a barre industriali
SPD tipo 1 a norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,75 kV: <= 2,5 kV (include un cavo di collegamento di 80 cm)
corrente di fulmine (10/350): 100 kA
Capacità di estinzione corrente susseguente di rete: 100 Aeff
Tenuta TOV: 1200 V/200 ms
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line
Montaggio su barra collettrice N min. 35 mm2
Dimensioni ( la x lu x p): (72 x 89 x 100) mm

Fabbricato: DEHN
Tipo: DGPM 1 255 S
Art.: 900050
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 2,5 kV (comprensivo di 80 cm di collegamento)
Controllo del funzionamento	tramite DEHNsignal DSI E 3

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV (comprensivo di 80 cm di collegamento)
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Numero delle porte	1
Montaggio su	barra collettrice N min. 35 mm²
Collegamento	tramite capocorda min. 35 mm²/ max.50 mm²
Controllo del funzionamento	tramite DEHNsignal DSI E 3
Collegamento per DSI E 3 (S) min.	1 mm² rigido / flessibile
Collegamento per DSI E 3 (S) max.	2,5 mm² rigido / flessibile
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Dimensioni (la x h x sp)	72 x 89 x 100 mm

A 900050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNgap Maxi 1 255 (FM)

Scaricatore coordinato per corrente di fulmine N-PE, unipolare; in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Termékek

Cikkszám 961180 DGPM 1 255

GTIN 4013364157323, Vámtarifa szám (EU): 85363090, Bruttó súly: 460.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scaricatore di corrente da fulmine N-PE DEHNgap Maxi 1 255
Scaricatore coordinato corrente di fulmine N-PE, larghezza 2TE
SPD tipo 1 a norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
Indicazione di difetto
corrente di fulmine (10/350): 100 kA
Livello di protezione: <= 1,5 kV
Capacità di estinzione corrente susseguente di rete: 100 Aeff a 255 V ac
Tenuta TOV: 1200 V/200 ms

Fabbricato: DEHN
Tipo: DGPM 1 255
Art.: 961180
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido/ flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA

A 961180 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961180 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 961185 DGPM 1 255 FM

GTIN 4013364157330, Vámtarifa szám (EU): 85363090, Bruttó súly: 460.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scaricatore di corrente da fulmine N-PE DEHNgap Maxi 1 255 FM
Scaricatore coordinato corrente di fulmine N-PE, larghezza 2TE
con contatto di telesegnalamento
SPD tipo 1 a norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
Indicazione di difetto
corrente di fulmine (10/350): 100 kA
Livello di protezione: <= 1,5 kV
Capacità di estinzione corrente susseguente di rete: 100 Aeff a 255 V ac
Tenuta TOV: 1200 V/200 ms

Fabbricato: DEHN
Tipo: DGPM 1 255 FM
Art.: 961185
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido/ flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm² rigido/ flessibile

A 961185 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961185 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNgap Maxi 440 (FM)

Scaricatore coordinato per corrente di fulmine N-PE, unipolare; in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Termékek

Cikkszám 961160 DGPM 440

GTIN 4013364116290, Vámtarifa szám (EU): 85363030, Bruttó súly: 415.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scaricatore di corrente da fulmine N-PE DEHNgap Maxi 440
Scaricatore coordinato corrente di fulmine N-PE, larghezza 2TE
SPD tipo 1 a norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
Indicazione di difetto
corrente di fulmine (10/350): 100 kA
Livello di protezione: <= 2,5 kV
Capacità di estinzione corrente susseguente di rete: 100 Aeff a 440 V ac
Tenuta TOV: 1200 V/200 ms

Fabbricato: DEHN
Tipo: DGPM 440
Art.: 961160
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 2,5 kV
Omologazioni	UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL

A 961160 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961160 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 961165 DGPM 440 FM

GTIN 4013364116306, Vámtarifa szám (EU): 85363030, Bruttó súly: 418.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scaricatore di corrente da fulmine N-PE DEHNgap Maxi 440 FM
Scaricatore coordinato corrente di fulmine N-PE, larghezza 2TE
con contatto di telesegnalamento
SPD tipo 1 a norma EN 61643-11
Tecnologia spinterometrica RADAX-Flow
Indicazione di difetto
corrente di fulmine (10/350): 100 kA
Livello di protezione: <= 2,5 kV
Capacità di estinzione corrente susseguente di rete: 100 Aeff a 440 V ac
Tenuta TOV: 1200 V/200 ms

Fabbricato: DEHN
Tipo: DGPM 440 FM
Art.: 961165
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 2,5 kV
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile

A 961165 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961165 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNgap H M 255

Scaricatore per corrente di fulmine N-PE, unipolare, modulare.

1 Termék

Cikkszám 961102 DGPH M 255

GTIN 4013364118690, Vámtarifa szám (EU): 85363030, Bruttó súly: 300.00 g, PU: 1.00 pz.

Kifutott termék:

Képek

További információ

CAD fájlok

Scaricatore per corrente di fulmine NPE modulare DEHNgap H M 255
Scaricatore coordinato per corrente di fulmine N-PE, unipolare
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica autoestinguente
Scaricatore modulare per corrente di fulmine N-PE DEHNgap H M 255
Unipolare, modulare, innestabile, coordinato
Scaricatore per corrente di fulmine N-PE, dimensioni 2 unità
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 4 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 255 V AC
Tenuta TOV: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Direttamente su scaricatore DEHNgap C S N-PE della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGPH M 255
Art.: 961102
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 4 kV

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 4 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Numero delle porte	1
Sezione del collegamento (min)	10 mm²rigido / flessibile
Sezione del collegamento (max)	50 mm² semirigido / 35 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880

A 961102 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 961102 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

DEHNgap

Details
