DEHNcube PV

Limitatore di sovratensione precablato, multipolare per impianti fotovoltaici con grado di protezione IP 65
Protezione da sovratensioni facile da realizzare, senza fabbisogno di spazio, in una scatola di derivazione
Cavo di collegamento preassemblato disponibile per collegare facilmente il limitatore di sovratensione immediatamente a monte dell’inverter da proteggere
Disconnettore e dispositivo di corto circuito combinato con sezionamento elettrico sicuro in ogni percorso di protezione (principio SCI brevettato)
Connessione facile, veloce e senza necessità di attrezzi mediante morsetti a molla
Collaudato secondo la noma EN 61643-31
Utilizzabile in tutti i sistemi FV a norma IEC 60364-7-712

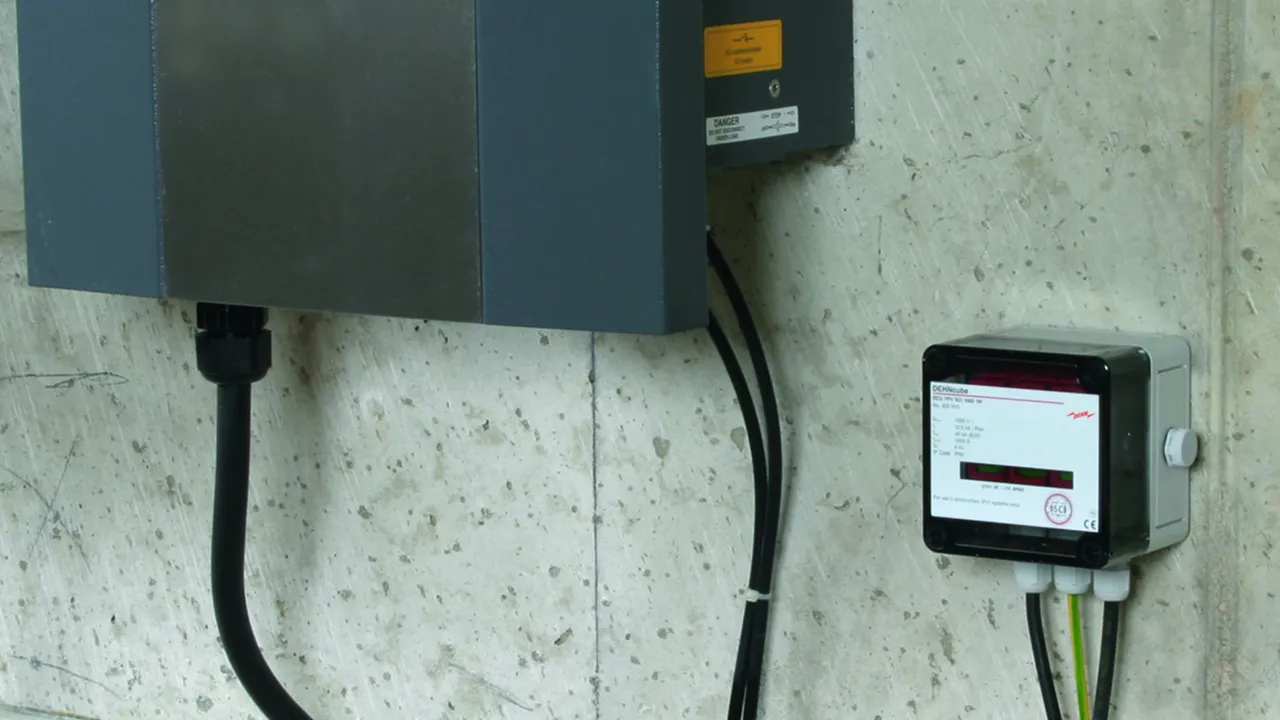

DEHNcube YPV SCI 1000 1M

Limitatore di sovratensione bipolare IP 65, con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di un ingresso MPP.

1 Termék

Cikkszám 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Vámtarifa szám (EU): 85363030, Bruttó súly: 426.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Limitatore di sovratensione DEHNcube YPV SCI 1000 1M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 1 ingresso MPP con grado di protezione IP65
Indicazione di guasti
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A
Dimensioni: 94 x 94 x 81 mm
Passante per cavi: 3x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 1M
Art.: 900910
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
SPD secondo EN 50539-11	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	2,5 mm² rigido / flessibile
Sezione del collegamento (max)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	3x Ø3-7 mm
Dimensione involucro (la x h x sp)	94 x 94 x 81 mm
Omologazioni	KEMA

A 900910 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900910 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube YPV SCI 1000 2M

Limitatore di sovratensione tetrapolare IP 65 con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di due ingressi MPP.

1 Termék

Cikkszám 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Vámtarifa szám (EU): 85363030, Bruttó súly: 731.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Limitatore di sovratensione DEHNcube YPV SCI 1000 2M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 2 ingressi MPP con grado di protezione IP65
Indicazione di difetto
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A
Dimensioni: 130 x 94 x 81 mm
Passante per cavi: 5x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 2M
Art.: 900920
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
SPD secondo EN 50539-11	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	2,5 mm² rigido / flessibile
Sezione del collegamento (max)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	5x Ø3-7 mm
Dimensione involucro (la x h x sp)	130 x 94 x 81 mm
Omologazioni	KEMA

A 900920 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900920 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1100 1M 2S

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1100 V DC per la protezione di un ingresso MPP e due stringhe.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Termék

Cikkszám 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Vámtarifa szám (EU): 85372091, Bruttó súly: 1.59 kg, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scatola di derivazione del generatore DCU 2 YPV 1100 1M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP e
due stringhe con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 182 x 111 mm
Passante per cavi: 2 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 1M 2S
Art.: 900913
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite tripli
Numero entrate cavi	2x M20

A 900913 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900913 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1100 2M 1S

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Termék

Cikkszám 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.14 kg, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 1S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Passante per cavi: 2 fissaggi a vite quadrupli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 1S
Art.: 900921
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite quadrupli
Numero entrate cavi	2x M20

A 900921 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900921 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1100 2M 2S

Scatola di derivazione del generatore per sistemi fotovoltaici fino a 1100 V DC per la protezione di due ingressi MPP e due stringhe ciascuno.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Termék

Cikkszám 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.21 kg, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Passante per cavi: 4 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2 x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 2S
Art.: 900923
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 fissaggi a vite tripli
Numero entrate cavi	2x M20

A 900923 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900923 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1000 V DC per la protezione di un ingresso MPP e due stringhe.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Termék

Cikkszám 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Vámtarifa szám (EU): 85371098, Bruttó súly: 1.85 kg, PU: 1.00 pz.

Képek

További információ

CAD fájlok

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Scatola di derivazione del generatore fino a 1000 V DC
per la protezione di un ingresso MPP e
due stringhe con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 182 x 180 x 111 mm
Passante per cavi: 2 fissaggi a vite tripli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1000 1M 2S FM
Art.: 900975
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	≤ 3,8 kV
Corrente di carico nominale (I_L )	30 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1000 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite tripli
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

A 900975 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900975 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1000 V DC per la protezione di due ingressi MPP e una stringa.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Termék

Cikkszám 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Vámtarifa szám (EU): 85371098, Bruttó súly: 2.69 kg, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Scatola di derivazione del generatore DCU 2 YPV 1+2 1000 2M 2S FM
Scatola di derivazione del generatore fino a 1000 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Passante per cavi: 4 fissaggi a vite tripli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1000 2M 2S FM
Art.: 900976
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	≤ 3,8 kV
Corrente di carico nominale (I_L )	30 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1000 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 fissaggi a vite tripli
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

A 900976 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900976 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Scatola di derivazione del generatore per sistemi fotovoltaici fino a 1000 V DC per la protezione di tre ingressi MPP e due stringhe ciascuno.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Termék

Cikkszám 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Vámtarifa szám (EU): 85372091, Bruttó súly: 4.19 kg, PU: 1.00 pz.

Képek

További információ

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Scatola di derivazione del generatore fino a 1000 V DC
per la protezione di tre ingressi MPP e
due stringhe ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 361 x 254 x 111 mm
Passante per cavi: 3 fissaggi a vite sestupli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1000 3M 2S FM
Art.: 900978
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	≤ 3,8 kV
Corrente di carico nominale (I_L )	30 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1000 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	3 fissaggi a vite sestupli
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

A 900978 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900978 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di un ingresso MPP e una stringa.

1 Termék

Cikkszám 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Vámtarifa szám (EU): 85372091, Bruttó súly: 1027.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 1M 1S MC4 FM
Art.: 900911
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm² monofilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

A 900911 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900911 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1100 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 Termék

Cikkszám 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Vámtarifa szám (EU): 85372091, Bruttó súly: 1963.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

GAK DCU 2 YPV 1100 2M 1S MC4
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 1S MC4
Art.: 900924
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +50 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

A 900924 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900924 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di tre ingressi MPP e una stringa ciascuno.

1 Termék

Cikkszám 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.63 kg, PU: 1.00 pz.

Képek

További információ

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di tre ingressi MPP
e una stringa ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
In: (8/20) 20 kA / polo
Totale: (8/20) 40 kA
Up: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 3M 1S MC4 FM
Art.: 900931
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +50 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	6 spine Original MC4 (PV-ADS4-EVO 2A), 6 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

A 900931 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900931 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di un ingresso MPP e una stringa.

1 Termék

Cikkszám 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Vámtarifa szám (EU): 85372091, Bruttó súly: 1169.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 1M 1S MC4
Art.: 900985
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm²multifilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

A 900985 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900985 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 Termék

Cikkszám 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.76 kg, PU: 1.00 pz.

Képek

További információ

CAD fájlok

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 1S MC4
Art.: 900986
o similare.

Tanúsítványok

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 spine Original MC4 (PV-ADS4-EVO 2A), 4 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

A 900986 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900986 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Scatola di derivazione del generatore per sistemi fotovoltaici fino a 1200 V DC per la protezione di due ingressi MPP e due stringhe ciascuno.

1 Termék

Cikkszám 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.74 kg, PU: 1.00 pz.

Képek

További információ

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 2S MC4
Art.: 900987
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	6 spine Original MC4 (PV-ADS4-EVO 2A), 6 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

A 900987 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900987 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1200 V DC per la protezione di tre ingressi MPP e una stringa ciascuno.

1 Termék

Cikkszám 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Vámtarifa szám (EU): 85372091, Bruttó súly: 3.70 kg, PU: 1.00 pz.

Képek

További információ

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di tre ingressi MPP
e una stringa ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 361 x 254 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Art.: 900988
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	6 spine Original MC4 (PV-ADS4-EVO 2A), 6 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

A 900988 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900988 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube S 2 YPV 1100 1M 1S MC4 FM

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di un ingresso MPP e una stringa.

1 Termék

Cikkszám 900918 DCU S 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364538450, Vámtarifa szám (EU): 85372091, Bruttó súly: 1400.00 g, PU: 1.00 pz.

Képek

További információ

GAK DCU S 2 YPV 1100 1M 1S MC4 FM
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU S 2 YPV 1100 1M 1S MC4 FM
Art.: 900918
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm² monofilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

A 900918 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900918 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube S 2 YPV 1100 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 Termék

Cikkszám 900926 DCU S 2 YPV 1100 2M 1S MC4

GTIN 4013364538467, Vámtarifa szám (EU): 85372091, Bruttó súly: 1.88 kg, PU: 1.00 pz.

Képek

További információ

GAK DCU S 2 YPV 1100 2M 1S MC4
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU S 2 YPV 1100 2M 1S MC4
Art.: 900926
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +50 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

A 900926 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900926 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube S 2 YPV 1+2 1200 1M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1200 V DC per la protezione di un ingresso MPP e una stringa.

1 Termék

Cikkszám 900980 DCU S 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364538481, Vámtarifa szám (EU): 85372091, Bruttó súly: 1537.00 g, PU: 1.00 pz.

Képek

További információ

GAK DCU S 2 YPV 1+2 1200 1M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU S 2 YPV 1+2 1200 1M 1S MC4
Art.: 900980
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm²multifilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

A 900980 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900980 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube S 2 YPV 1+2 1200 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1200 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 Termék

Cikkszám 900981 DCU S 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364538498, Vámtarifa szám (EU): 85372091, Bruttó súly: 2634.00 g, PU: 1.00 pz.

Képek

További információ

GAK DCU S 2 YPV 1+2 1200 2M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU S 2 YPV 1+2 1200 2M 1S MC4
Art.: 900981
o similare.

Műszaki adatok

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 spine Original MC4 (PV-ADS4-EVO 2A), 4 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

A 900981 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900981 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Cikkszám 900910 DCU YPV SCI 1000 1M

Ön nem jogosult a letöltésre 900910.stp

Ön nem jogosult a letöltésre 900910.igs

Ön nem jogosult a letöltésre 900910.jt

Ön nem jogosult a letöltésre 900910.dwg

Ön nem jogosult a letöltésre 900910m_D.dxf

Ön nem jogosult a letöltésre DEHN.900910.wspak

Ön nem jogosult a letöltésre DEHN.900910.edz

A 900910 termék hozzá lett adva a jegyzettömbhöz.

A 900910 terméket hozzáadtuk a kosárhoz.

DEHNcube YPV SCI 1000 2M

Cikkszám 900920 DCU YPV SCI 1000 2M

Ön nem jogosult a letöltésre 900920.stp

Ön nem jogosult a letöltésre 900920.igs

Ön nem jogosult a letöltésre 900920.jt

Ön nem jogosult a letöltésre 900920.dwg

Ön nem jogosult a letöltésre 900920m_D.dxf

Ön nem jogosult a letöltésre DEHN.900920.wspak

Ön nem jogosult a letöltésre DEHN.900920.edz

A 900920 termék hozzá lett adva a jegyzettömbhöz.

A 900920 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1100 1M 2S

Cikkszám 900913 DCU 2 YPV 1100 1M 2S

Ön nem jogosult a letöltésre 900913.stp

Ön nem jogosult a letöltésre 900913.igs

Ön nem jogosult a letöltésre 900913.jt

Ön nem jogosult a letöltésre 900913.dwg

Ön nem jogosult a letöltésre 900913m_D.dxf

A 900913 termék hozzá lett adva a jegyzettömbhöz.

A 900913 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1100 2M 1S

Cikkszám 900921 DCU 2 YPV 1100 2M 1S

Ön nem jogosult a letöltésre 900921.stp

Ön nem jogosult a letöltésre 900921.igs

Ön nem jogosult a letöltésre 900921.jt

Ön nem jogosult a letöltésre 900921.dwg

Ön nem jogosult a letöltésre 900921m_D.dxf

A 900921 termék hozzá lett adva a jegyzettömbhöz.

A 900921 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1100 2M 2S

Cikkszám 900923 DCU 2 YPV 1100 2M 2S

Ön nem jogosult a letöltésre 900923.stp

Ön nem jogosult a letöltésre 900923.igs

Ön nem jogosult a letöltésre 900923.jt

Ön nem jogosult a letöltésre 900923.dwg

Ön nem jogosult a letöltésre 900923m_D.dxf

A 900923 termék hozzá lett adva a jegyzettömbhöz.

A 900923 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Cikkszám 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Ön nem jogosult a letöltésre 900975.stp

Ön nem jogosult a letöltésre 900975.igs

Ön nem jogosult a letöltésre 900975.jt

Ön nem jogosult a letöltésre 900975.dwg

Ön nem jogosult a letöltésre 900975m_D.dxf

A 900975 termék hozzá lett adva a jegyzettömbhöz.

A 900975 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Cikkszám 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Ön nem jogosult a letöltésre 900976.stp

Ön nem jogosult a letöltésre 900976.igs

Ön nem jogosult a letöltésre 900976.jt

Ön nem jogosult a letöltésre 900976.dwg

Ön nem jogosult a letöltésre 900976m_D.pdf

A 900976 termék hozzá lett adva a jegyzettömbhöz.

A 900976 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Cikkszám 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Ön nem jogosult a letöltésre 900978m_D.dxf

A 900978 termék hozzá lett adva a jegyzettömbhöz.

A 900978 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Cikkszám 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Ön nem jogosult a letöltésre 900911_900985.stp

Ön nem jogosult a letöltésre 900911_900985.igs

Ön nem jogosult a letöltésre 900911_900985.jt

Ön nem jogosult a letöltésre 900911_900985.dwg

Ön nem jogosult a letöltésre 900911_900985m_D.dxf
