Cikkszám 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Vámtarifa szám (EU): 85363030, Bruttó súly: 404.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Limitatore di sovratensione SPD+POP 2 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C25
Art.: 900780
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900780 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900780 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Vámtarifa szám (EU): 85363030, Bruttó súly: 425.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Limitatore di sovratensione SPD+POP 2 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrùente / corrente nominale C 32 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C32
Art.: 900781
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900781 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900781 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Vámtarifa szám (EU): 85363030, Bruttó súly: 424.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Limitatore di sovratensione SPD+POP 2 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C40
Art.: 900782
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900782 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900782 terméket hozzáadtuk a kosárhoz.

Webshop indítása

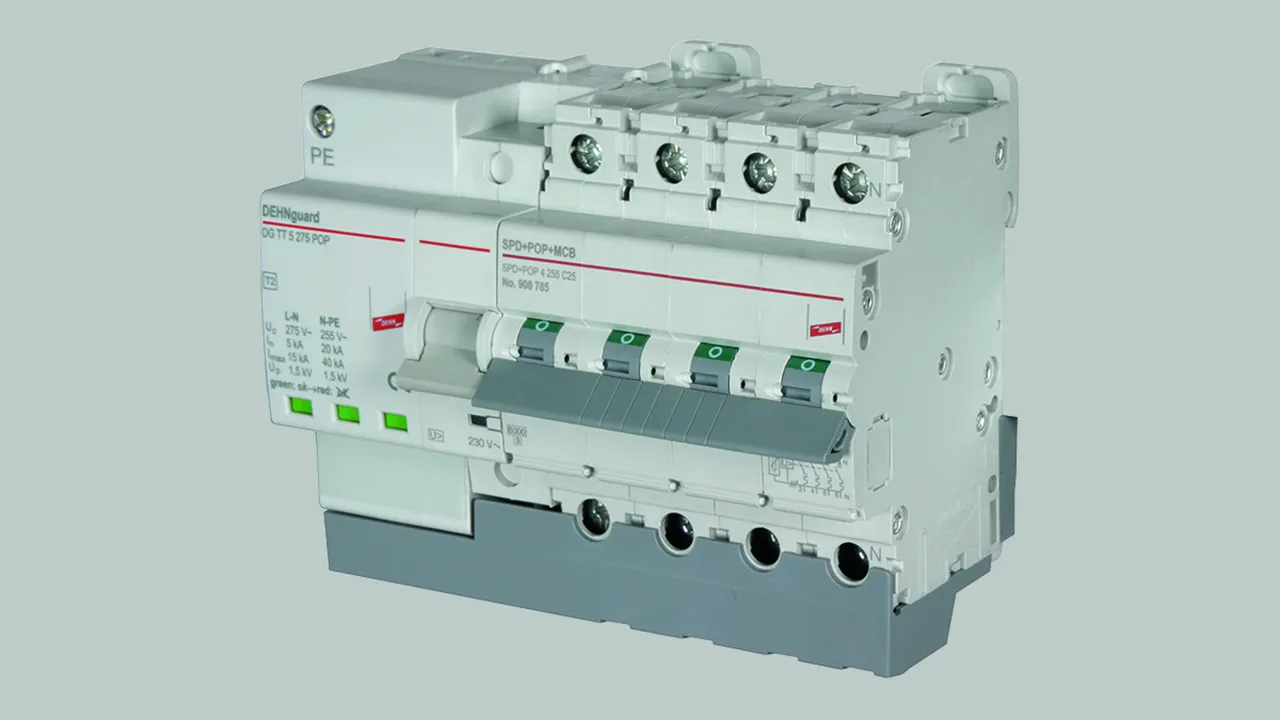

Cikkszám 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Vámtarifa szám (EU): 85363030, Bruttó súly: 730.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Limitatore di sovratensione SPD+POP 4 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C25
Art.: 900785
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900785 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900785 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Vámtarifa szám (EU): 85363030, Bruttó súly: 763.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Limitatore di sovratensione SPD+POP 4 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C32
Art.: 900786
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900786 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900786 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Vámtarifa szám (EU): 85363030, Bruttó súly: 769.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Limitatore di sovratensione SPD+POP 4 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C40
Art.: 900787
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm²rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900787 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900787 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Vámtarifa szám (EU): 85363030, Bruttó súly: 773.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Limitatore di sovratensione SPD+POP 4 255 C63
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 63 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C63
Art.: 900788
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900788 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900788 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900760 POP 2 255 C25

GTIN 4013364156135, Vámtarifa szám (EU): 85363030, Bruttó súly: 297.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Dispositivo di protezione POP 2 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C25
Art.: 900760
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900760 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900760 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900761 POP 2 255 C32

GTIN 4013364156142, Vámtarifa szám (EU): 85363030, Bruttó súly: 317.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Dispositivo di protezione POP 2 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C32
Art.: 900761
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900761 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900761 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900762 POP 2 255 C40

GTIN 4013364156159, Vámtarifa szám (EU): 85363030, Bruttó súly: 317.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Dispositivo di protezione POP 2 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C40
Art.: 900762
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900762 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900762 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900765 POP 4 255 C25

GTIN 4013364156166, Vámtarifa szám (EU): 85363030, Bruttó súly: 547.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Dipositivo di protezione POP 4 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C25
Art.: 900765
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900765 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900765 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900766 POP 4 255 C32

GTIN 4013364156173, Vámtarifa szám (EU): 85363030, Bruttó súly: 580.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Dispositivo di protezione POP 4 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C32
Art.: 900766
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900766 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900766 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900767 POP 4 255 C40

GTIN 4013364156180, Vámtarifa szám (EU): 85363030, Bruttó súly: 586.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Dispositivo di protezione POP 4 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C40
Art.: 900767
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900767 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900767 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900768 POP 4 255 C63

GTIN 4013364156197, Vámtarifa szám (EU): 85363030, Bruttó súly: 591.00 g, PU: 1.00 pz.

Képek

További információ

CAD fájlok

Dispositivo di protezione POP 4 255 C63
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 63 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C63
Art.: 900768
o similare.

Tanúsítványok

Műszaki adatok

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_L )	63 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

A 900768 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900768 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 900720 POP SA 3P 230

GTIN 4013364477377, Vámtarifa szám (EU): 85363030, Bruttó súly: 141.37 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Dispositivo di protezione POP SA 3P 230
Dispositivo di protezione contro le
sovratensioni permanenti di rete
per l’attivazione di interruttori
automatici e magnetometrici esterni
POP secondo la norma IEC 63052 cat. 4.1.3S2
Numero poli 3P + neutro
segnale attivatore in uscita regolabile
da 12 a 230 V
Dispositivo installato su guida DIN a norma
DIN 43880, 2 TE

Fabbricato: DEHN
Tipo: POP SA 3P 230
Art.: 900720
o similare.

Műszaki adatok

Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-5 °C ... +45 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	0,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²flessibile / 4 mm²rigido
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
Spia di funzionamento	LED RGB
POP
Provato secondo	IEC 63052 cat. 4.1.3S2
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	440 V
Tempo d'intervento a 400 V AC	140 ms

A 900720 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900720 terméket hozzáadtuk a kosárhoz.

Webshop indítása

SPD+POP+MCB / POP+MCB / POP

SPD+POP+MCB bipolare

Cikkszám 900780 SPD+POP 2 255 C25

Ön nem jogosult a letöltésre 900780.stp

Ön nem jogosult a letöltésre 900780.igs

Ön nem jogosult a letöltésre 900780.jt

Ön nem jogosult a letöltésre 900780.dwg

Ön nem jogosult a letöltésre 900780m_E.dxf

A 900780 termék hozzá lett adva a jegyzettömbhöz.

A 900780 terméket hozzáadtuk a kosárhoz.

Cikkszám 900781 SPD+POP 2 255 C32

Ön nem jogosult a letöltésre 900781.stp

Ön nem jogosult a letöltésre 900781.igs

Ön nem jogosult a letöltésre 900781.jt

Ön nem jogosult a letöltésre 900781.dwg

Ön nem jogosult a letöltésre 900780m_E.dxf

A 900781 termék hozzá lett adva a jegyzettömbhöz.

A 900781 terméket hozzáadtuk a kosárhoz.

Cikkszám 900782 SPD+POP 2 255 C40

Ön nem jogosult a letöltésre 900782.stp

Ön nem jogosult a letöltésre 900782.igs

Ön nem jogosult a letöltésre 900782.jt

Ön nem jogosult a letöltésre 900782.dwg

Ön nem jogosult a letöltésre 900780m_E.dxf

A 900782 termék hozzá lett adva a jegyzettömbhöz.

A 900782 terméket hozzáadtuk a kosárhoz.

SPD+POP+MCB tetrapolare

Cikkszám 900785 SPD+POP 4 255 C25

Ön nem jogosult a letöltésre 900785.stp

Ön nem jogosult a letöltésre 900786.igs

Ön nem jogosult a letöltésre 900785.jt

Ön nem jogosult a letöltésre 900785.dwg

Ön nem jogosult a letöltésre 900785m_E.dxf

A 900785 termék hozzá lett adva a jegyzettömbhöz.

A 900785 terméket hozzáadtuk a kosárhoz.

Cikkszám 900786 SPD+POP 4 255 C32

Ön nem jogosult a letöltésre 900786.stp

Ön nem jogosult a letöltésre 900786.igs

Ön nem jogosult a letöltésre 900786.jt

Ön nem jogosult a letöltésre 900786.dwg

Ön nem jogosult a letöltésre 900785m_E.dxf

A 900786 termék hozzá lett adva a jegyzettömbhöz.

A 900786 terméket hozzáadtuk a kosárhoz.

Cikkszám 900787 SPD+POP 4 255 C40

Ön nem jogosult a letöltésre 900787.stp

Ön nem jogosult a letöltésre 900787.igs

Ön nem jogosult a letöltésre 900787.jt

Ön nem jogosult a letöltésre 900787.dwg

Ön nem jogosult a letöltésre 900785m_E.dxf

A 900787 termék hozzá lett adva a jegyzettömbhöz.

A 900787 terméket hozzáadtuk a kosárhoz.

Cikkszám 900788 SPD+POP 4 255 C63

Ön nem jogosult a letöltésre 900788.stp

Ön nem jogosult a letöltésre 900788.igs

Ön nem jogosult a letöltésre 900788.jt

Ön nem jogosult a letöltésre 900788.dwg

Ön nem jogosult a letöltésre 900785m_E.dxf

A 900788 termék hozzá lett adva a jegyzettömbhöz.

A 900788 terméket hozzáadtuk a kosárhoz.

POP+MCB bipolare

Cikkszám 900760 POP 2 255 C25

Ön nem jogosult a letöltésre 900760.stp

Ön nem jogosult a letöltésre 900760.igs

Ön nem jogosult a letöltésre 900760.jt

Ön nem jogosult a letöltésre 900761.dwg

Ön nem jogosult a letöltésre 900760m_E.dxf

A 900760 termék hozzá lett adva a jegyzettömbhöz.

A 900760 terméket hozzáadtuk a kosárhoz.

Cikkszám 900761 POP 2 255 C32

Ön nem jogosult a letöltésre 900761.stp

Ön nem jogosult a letöltésre 900761.igs

Ön nem jogosult a letöltésre 900761.jt

Ön nem jogosult a letöltésre 900761.dwg

Ön nem jogosult a letöltésre 900760m_E.dxf

A 900761 termék hozzá lett adva a jegyzettömbhöz.

A 900761 terméket hozzáadtuk a kosárhoz.

Cikkszám 900762 POP 2 255 C40

Ön nem jogosult a letöltésre 900762.stp

Ön nem jogosult a letöltésre 900762.igs

Ön nem jogosult a letöltésre 900762.jt
