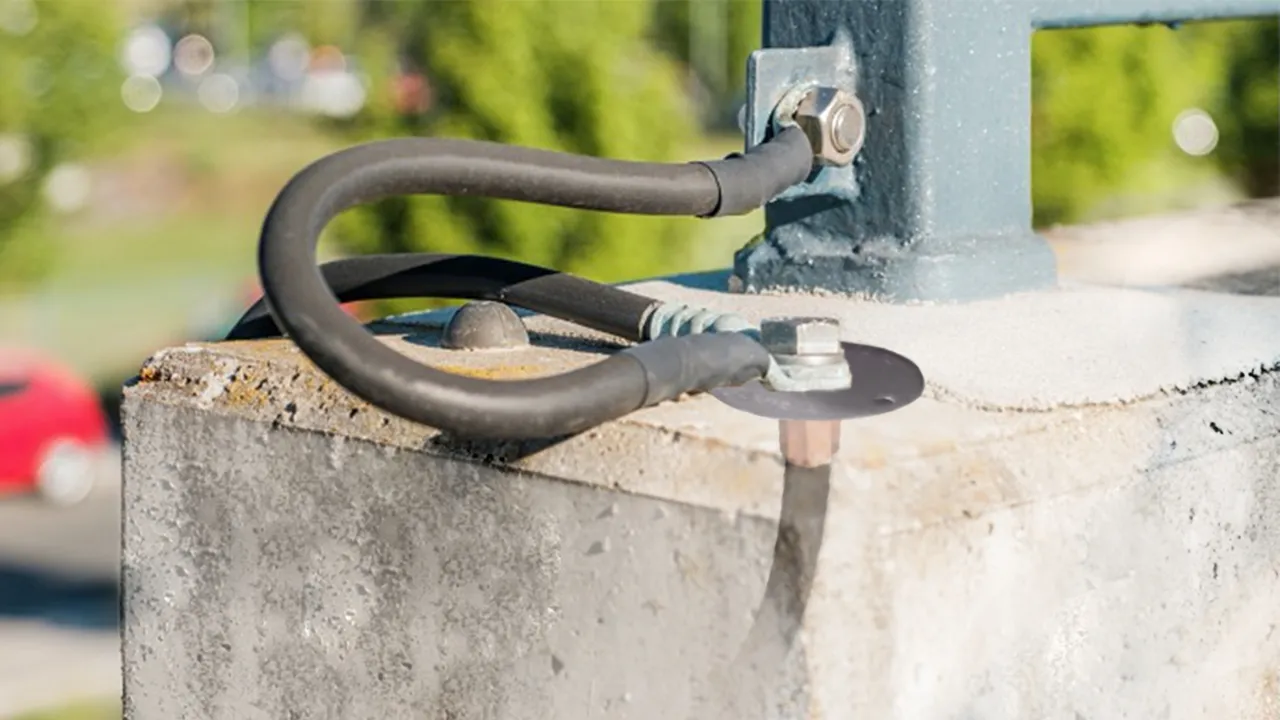

Sistema di messa a terra per strutture ferroviarie

Il nostro sistema DEHN di messa a terra per strutture ferroviarie si è dimostrato particolarmente efficace per l’impiego nell’ingegneria del traffico, poiché è stato appositamente sviluppato per la messa a terra di armature di elementi in calcestruzzo nelle vicinanze di impianti elettrici ad alta tensione. Serve, da un lato, per l’equipotenzialità e, dall’altro, per la trasmissione della corrente di cortocircuito nei casi in cui si arriva alla distruzione della linea di contatto.
Inoltre, DEHN mette a disposizione dell’utilizzatore diversi ponti di messa a terra e connettori di messa a terra che offrono un vasto sistema modulare con numerose possibilità di combinazione grazie ad una varietà di fissaggi per terminali e di elementi di connessione. I nostri sistemi DEHN di messa a terra per strutture ferroviarie sono approvati dalle ferrovie tedesche.

Ponti di messa a terra in acciaio inossidabile

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Il ponte di messa a terra in acciaio inossidabile assicura il tutto tramite un cordone di saldatura al conduttore di messa a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

3 Termékek

Cikkszám 419000 D BEB 0 - 63 / EBS 15-03-19

GTIN 4013364439412, Vámtarifa szám (EU): 85369010, Bruttó súly: 840.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 63 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 63 mm
Altezza di montaggio: 55 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 63 / EBS 15-03-19
Art.: 419000
o similare.

Műszaki adatok

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Altezza totale	63 mm
Altezza di montaggio	55 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 37

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Altezza totale	63 mm
Altezza di montaggio	55 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 37

A 419000 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419000 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419001 D BEB 0 - 70 / EBS 15-03-19

GTIN 4013364439429, Vámtarifa szám (EU): 85369010, Bruttó súly: 950.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 70 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 70 mm
Altezza di montaggio: 62 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 70 / EBS 15-03-19
Art.: 419001
o similare.

Műszaki adatok

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Altezza totale	70 mm
Altezza di montaggio	62 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 37

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Altezza totale	70 mm
Altezza di montaggio	62 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 37

A 419001 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419001 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419002 D BEB 0 - 77 / EBS 15-03-19

GTIN 4013364439436, Vámtarifa szám (EU): 85369010, Bruttó súly: 1.05 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 77 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 77 mm
Altezza di montaggio: 69 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 77 / EBS 15-03-19
Art.: 419002
o similare.

Műszaki adatok

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Altezza totale	77 mm
Altezza di montaggio	69 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 37

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Altezza totale	77 mm
Altezza di montaggio	69 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 37

A 419002 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419002 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra in acciaio inossidabile D BEB 16

1 Termék

Cikkszám 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

GTIN 4013364510203, Vámtarifa szám (EU): 85369010, Bruttó súly: 697.72 g, PU: 8.00 pz.

Képek

Open PDF

További információ

CAD fájlok

Ponte di messa a terra in acciaio inossidabile D BEB 16 - 105 / 3 EBS 15-03-19-38
Ponte di messa a terra in acciaio inossidabile
D BEB 16 - 105 / 3 EBS 15-03-19-38
Per la messa a terra
dell’armatura di
elementi in calcestruzzo con
omologazione delle
ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Materiale dell’angolare: Acciaio
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 40 mm
Dimensioni dell’angolare: 50 x 50 x 5 mm
Altezza totale: 105 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 38

Fabbricato: DEHN
Tipo: D BEB 16 - 105 / 3 EBS 15-03-19-38
Art.: 419160
o similare.

Műszaki adatok

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Materiale dell’angolare	Acciaio
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	40 mm
Dimensioni dell’angolare (lu x la x p)	50 x 50 x 5 mm
Altezza totale	105 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 38

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Materiale dell’angolare	Acciaio
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	40 mm
Dimensioni dell’angolare (lu x la x p)	50 x 50 x 5 mm
Altezza totale	105 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 38

A 419160 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419160 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra in laminato di acciaio piatto D BEB 1

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Termék

Cikkszám 419500 D BEB 1 - L100 / EBS 15-03-19

GTIN 4013364458383, Vámtarifa szám (EU): 85369010, Bruttó súly: 205.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra in laminato di acciaio piatto D BEB 1 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 100 x 40 x 5 mm
Altezza totale: 58 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1 - L100 / EBS 15-03-19
Art.: 419500
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale laminato acciaio piatto	S235
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Dimensioni laminato acciaio piatto	100 x 40 x 5 mm
Altezza totale	58 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 30

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale laminato acciaio piatto	S235
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Dimensioni laminato acciaio piatto	100 x 40 x 5 mm
Altezza totale	58 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 30

A 419500 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419500 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-L

1 Termék

Cikkszám 419011 D BEB 1-L / EBS 15-03-19

GTIN 4013364439450, Vámtarifa szám (EU): 85369010, Bruttó súly: 740.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-L / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 402 x 40 x 5 mm
Altezza totale: 58 mm
Altezza di montaggio: 410 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1-L / EBS 15-03-19
Art.: 419011
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale laminato acciaio piatto	S235
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Dimensioni laminato acciaio piatto	402 x 40 x 5 mm
Altezza totale	58 mm
Altezza di montaggio	410 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 30

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale laminato acciaio piatto	S235
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Dimensioni laminato acciaio piatto	402 x 40 x 5 mm
Altezza totale	58 mm
Altezza di montaggio	410 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 30

A 419011 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419011 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-NR

1 Termék

Cikkszám 419012 D BEB 1-NR / EBS 15-03-19

GTIN 4013364439467, Vámtarifa szám (EU): 85369010, Bruttó súly: 1.46 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-NR / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 400 x 50 x 5 mm
Altezza totale: 63 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 36

Fabbricato: DEHN
Tipo: D BEB 1-NR / EBS 15-03-19
Art.: 419012
o similare.

Műszaki adatok

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Materiale laminato acciaio piatto	S235
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Dimensioni laminato acciaio piatto	400 x 50 x 5 mm
Altezza totale	63 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 36

Materiale elemento di connessione	INOX
Materiale n.	1.4301
Materiale laminato acciaio piatto	S235
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Dimensioni laminato acciaio piatto	400 x 50 x 5 mm
Altezza totale	63 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 36

A 419012 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419012 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra in tondino d'acciaio D BEB 2

1 Termék

Cikkszám 419020 D BEB 2 / EBS 15-03-19

GTIN 4013364439405, Vámtarifa szám (EU): 85369010, Bruttó súly: 950.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra in tondino d’acciaio D BEB 2 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Altezza di montaggio: 160 mm
Lunghezza: 400 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 31

Fabbricato: DEHN
Tipo: D BEB 2 / EBS 15-03-19
Art.: 419020
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale astina	Tondino d'acciaio B500B
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Diametro tondino d'acciaio	16 mm
Altezza di montaggio	160 mm
Lunghezza	400 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 31

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale astina	Tondino d'acciaio B500B
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Diametro tondino d'acciaio	16 mm
Altezza di montaggio	160 mm
Lunghezza	400 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 31

A 419020 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419020 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra in tondino d'acciaio D BEB 3

1 Termék

Cikkszám 419030 D BEB 3 / EBS 15-03-19

GTIN 4013364439474, Vámtarifa szám (EU): 85369010, Bruttó súly: 750.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra in tondino d’acciaio D BEB 3 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Lunghezza: 400 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 31

Fabbricato: DEHN
Tipo: D BEB 3 / EBS 15-03-19
Art.: 419030
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale astina	Tondino d'acciaio B500B
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Diametro tondino d'acciaio	16 mm
Lunghezza	400 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 31

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale astina	Tondino d'acciaio B500B
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Diametro tondino d'acciaio	16 mm
Lunghezza	400 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 31

A 419030 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419030 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra in tondino d'acciaio D BEB 8

1 Termék

Cikkszám 419080 D BEB 8 / EBS 15-03-19

GTIN 4013364439566, Vámtarifa szám (EU): 85369010, Bruttó súly: 1.00 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra in tondino d’acciaio D BEB 8 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche

Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 8 / EBS 15-03-19
Art.: 419080
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale astina	Tondino d'acciaio B500B
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Diametro tondino d'acciaio	16 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale astina	Tondino d'acciaio B500B
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Diametro tondino d'acciaio	16 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419080 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419080 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra con cavo in rame D BEB 4 / 5

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata, con la staffa d’acciaio ramata pressata sul cavo in rame, all’armatura collegata a terra. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

7 Termékek

Cikkszám 419040 D BEB 4 / EBS 15-03-19

GTIN 4013364439481, Vámtarifa szám (EU): 85369010, Bruttó súly: 640.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 4 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 4 / EBS 15-03-19
Art.: 419040
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

A 419040 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419040 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419050 D BEB 5 / EBS 15-03-19

GTIN 4013364439504, Vámtarifa szám (EU): 85369010, Bruttó súly: 710.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 / EBS 15-03-19
Art.: 419050
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

A 419050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419051 D BEB 5-FLEX / EBS 15-03-19

GTIN 4013364439511, Vámtarifa szám (EU): 85369010, Bruttó súly: 640.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 5-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5-FLEX / EBS 15-03-19
Art.: 419051
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	H07V-K
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	H07V-K
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

A 419051 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419051 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419501 D BEB 5 - L700 / EBS 15-03-19

GTIN 4013364458390, Vámtarifa szám (EU): 85369010, Bruttó súly: 980.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 700 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L700 / EBS 15-03-19
Art.: 419501
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	700 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	700 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

A 419501 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419501 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419502 D BEB 5 - L1000 / EBS 15-03-19

GTIN 4013364458406, Vámtarifa szám (EU): 85369010, Bruttó súly: 1.40 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 1000 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L1000 / EBS 15-03-19
Art.: 419502
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	1000 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	1000 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

A 419502 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419502 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419503 D BEB 5 - L1500 / EBS 15-03-19

GTIN 4013364458413, Vámtarifa szám (EU): 85369010, Bruttó súly: 2.10 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 1500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L1500 / EBS 15-03-19
Art.: 419503
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	1500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	1500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

A 419503 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419503 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419504 D BEB 5 - L2000 / EBS 15-03-19

GTIN 4013364458420, Vámtarifa szám (EU): 85369010, Bruttó súly: 2.80 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 2000 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L2000 / EBS 15-03-19
Art.: 419504
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	2000 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	2000 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 32

A 419504 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419504 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra con cavo in rame D BEB 6 / 7

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene utilizzata come passante per la messa a terra di parti strutturali installandola su entrambi i lati a livello con la superficie. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

4 Termékek

Cikkszám 419060 D BEB 6 / EBS 15-03-19

GTIN 4013364439528, Vámtarifa szám (EU): 85369010, Bruttó súly: 600.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 6 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 6 / EBS 15-03-19
Art.: 419060
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419060 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419060 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419061 D BEB 6-FLEX / EBS 15-03-19

GTIN 4013364439535, Vámtarifa szám (EU): 85369010, Bruttó súly: 530.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 6-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 6-FLEX / EBS 15-03-19
Art.: 419061
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	H07V-K
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	H07V-K
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419061 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419061 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419070 D BEB 7 / EBS 15-03-19

GTIN 4013364439542, Vámtarifa szám (EU): 85369010, Bruttó súly: 704.50 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 7 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 7 / EBS 15-03-19
Art.: 419070
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419070 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419070 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419071 D BEB 7-FLEX / EBS 15-03-19

GTIN 4013364439559, Vámtarifa szám (EU): 85369010, Bruttó súly: 622.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 7-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 7-FLEX / EBS 15-03-19
Art.: 419071
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	H07V-K
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	H07V-K
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419071 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419071 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Ponti di messa a terra con cavo in rame D BEB 9 / 10

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Con questa variante si crea un collegamento non visibile all’interno del calcestruzzo saldando la staffa d’acciaio ramata, pressata sul cavo in rame, all’armatura collegata a terra. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

5 Termékek

Cikkszám 419090 D BEB 9 / EBS 15-03-19

GTIN 4013364439573, Vámtarifa szám (EU): 85369010, Bruttó súly: 640.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 9 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 9 / EBS 15-03-19
Art.: 419090
o similare.

Műszaki adatok

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419090 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419090 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419091 D BEB 9-FLEX / EBS 15-03-19

GTIN 4013364439580, Vámtarifa szám (EU): 85369010, Bruttó súly: 570.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 9-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 9-FLEX / EBS 15-03-19
Art.: 419091
o similare.

Műszaki adatok

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Cavo	H07V-K
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Cavo	H07V-K
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419091 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419091 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419100 D BEB 10 / EBS 15-03-19

GTIN 4013364439597, Vámtarifa szám (EU): 85369010, Bruttó súly: 722.50 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 10 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10 / EBS 15-03-19
Art.: 419100
o similare.

Műszaki adatok

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419100 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419100 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419101 D BEB 10-FLEX / EBS 15-03-19

GTIN 4013364439603, Vámtarifa szám (EU): 85369010, Bruttó súly: 667.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 10-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10-FLEX / EBS 15-03-19
Art.: 419101
o similare.

Műszaki adatok

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	H07V-K
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	H07V-K
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419101 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419101 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419505 D BEB 10 - L800 / EBS 15-03-19

GTIN 4013364458437, Vámtarifa szám (EU): 85369010, Bruttó súly: 1.12 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti di messa a terra con cavo in rame D BEB 10 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 800 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10 - L800 / EBS 15-03-19
Art.: 419505
o similare.

Műszaki adatok

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	800 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

Materiale staffa	Fe / Cu
Materiale cavo	Cu
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	NYY-O
Sezione trasversale cavo	95 mm²
Diametro cavo	19 mm
Dimensioni staffa	80 x 30 mm
Lunghezza	800 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.19 - 33

A 419505 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419505 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Connettore per la messa a terra di grandi tubi D BEB 11

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante per messa a terra di grandi tubi è destinata all’utilizzo per pali e grandi tubi di fondazione. Il prodotto è costituito da un cavo in rame con boccola pressata su di esso e piastra di connessione in INOX con fori integrati per il fissaggio alla cassaforma su un’estremità e un capocorda sull’estremità opposta. Il capocorda serve a creare con i pali o grandi tubi di fondazione una connessione resistente alla corrente di cortocircuito. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

2 Termékek

Cikkszám 419110 D BEB 11 / EBS 15-03-27

GTIN 4013364439665, Vámtarifa szám (EU): 85369010, Bruttó súly: 640.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti per la messa a terra di grandi tubi D BEB 11 / EBS 15-03-27
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Foro capocorda: 13 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.27 - 2

Fabbricato: DEHN
Tipo: D BEB 11 / EBS 15-03-27
Art.: 419110
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Foro capocorda	13 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.27 - 2

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Foro capocorda	13 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.27 - 2

A 419110 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419110 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419506 D BEB 11 - L1000 / EBS 15-03-27

GTIN 4013364458444, Vámtarifa szám (EU): 85369010, Bruttó súly: 1.10 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti per la messa a terra di grandi tubi D BEB 11 / EBS 15-03-27
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Foro capocorda: 13 mm
Lunghezza: 1000 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.27 - 2

Fabbricato: DEHN
Tipo: D BEB 11 - L1000 / EBS 15-03-27
Art.: 419506
o similare.

Műszaki adatok

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Foro capocorda	13 mm
Lunghezza	1000 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.27 - 2

Materiale piastra	INOX
Materiale n.	1.4301
Materiale boccola	Fe / Cu
Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Filetto	M16
Diametro piastra di connessione	50 mm
Cavo	NYY-O
Sezione trasversale cavo	70 mm²
Diametro cavo	17 mm
Foro capocorda	13 mm
Lunghezza	1000 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.27 - 2

A 419506 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419506 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Connettore per la messa a terra di grandi tubi D BEB 40

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante per messa a terra di grandi tubi è concepita per l’utilizzo con pali e grandi tubi di fondazione. Il prodotto è costituito da un cavo in acciaio con una staffa in acciaio ramata su un’estremità e un capocorda sull’estremità opposta. Un tubo termorestringente sul lato della staffa di saldatura impedisce la penetrazione di acqua nel cavo d’acciaio. Il cavo d’acciaio costituisce in questo modo una misura antifurto preventiva. Questo connettore di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

1 Termék

Cikkszám 419400 D BEB 40 / EBS 15-03-25

GTIN 4013364439672, Vámtarifa szám (EU): 85359000, Bruttó súly: 700.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Ponti per la messa a terra di grandi tubi D BEB 40 / EBS 15-03-25
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale conduttore cordato: Acciaio
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Sezione trasversale conduttore cordato: 95 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.25 - 4

Fabbricato: DEHN
Tipo: D BEB 40 / EBS 15-03-25
Art.: 419400
o similare.

Műszaki adatok

Materiale staffa	Fe / Cu
Materiale capocorda	Cu /gal Sn
Materiale conduttore cordato	Acciaio
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Sezione trasversale conduttore cordato	95 mm²
Diametro cavo	17 mm
Dimensioni staffa	80 x 30 mm
Foro capocorda	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.25 - 4

Materiale staffa	Fe / Cu
Materiale capocorda	Cu /gal Sn
Materiale conduttore cordato	Acciaio
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Sezione trasversale conduttore cordato	95 mm²
Diametro cavo	17 mm
Dimensioni staffa	80 x 30 mm
Foro capocorda	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.25 - 4

A 419400 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419400 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Connettore di messa a terra con cavo d’acciaio D BEB 26

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante D senza alogeni (rivestimento) BEB 26, per il collegamento esterno di punti di messa a terra o di altre parti da collegare a terra, possiede un cavo d’acciaio con funzione di conduttore di terra, costituendo così una misura antifurto preventiva. Questo connettore di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

1 Termék

Cikkszám 419260 D BEB 26 / EBS 15-03-17

GTIN 4013364439610, Vámtarifa szám (EU): 85359000, Bruttó súly: 630.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Connettore di messa a terra con cavo d’acciaio D BEB 26 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale conduttore cordato: Acciaio
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Conduttore cordato: 1-12-12 B 350 sZ PE
Sezione trasversale conduttore cordato: ≥ 95 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.17 - 11

Fabbricato: DEHN
Tipo: D BEB 26 / EBS 15-03-17
Art.: 419260
o similare.

Műszaki adatok

Materiale capocorda	Cu /gal Sn
Materiale conduttore cordato	Acciaio
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Conduttore cordato	1-12-12 B 350 sZ PE
Sezione trasversale conduttore cordato	≥ 95 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.17 - 11

Materiale capocorda	Cu /gal Sn
Materiale conduttore cordato	Acciaio
Corrente di cortocircuito	≤ 25 kA
Corrente di prova	25 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Conduttore cordato	1-12-12 B 350 sZ PE
Sezione trasversale conduttore cordato	≥ 95 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	3 Ebs 15.03.17 - 11

A 419260 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419260 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Connettore di messa a terra con cavo di rame-acciaio-alluminio D BEB 29

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante senza alogeni D BEB 29 o la variante senza alogeni e ignifuga D BEB 29-NF, per il collegamento esterno di punti di messa a terra e altri elementi di connessione, è realizzata con una versione di capocorda per connessioni M16. Questi connettori di messa a terra sono costituiti da un cavo di rame-acciaio-alluminio e rappresentano così una misura antifurto preventiva. Questi connettori di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale. Per la versione senza alogeni e ignifuga è possibile l’impiego in gallerie ai sensi del Regolamento UE.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

6 Termékek

Cikkszám 419290 D BEB 29 / EBS 15-03-17

GTIN 4013364439627, Vámtarifa szám (EU): 85359000, Bruttó súly: 390.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 / EBS 15-03-17
Art.: 419290
o similare.

Műszaki adatok

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	(N)2X RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	(N)2X RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

A 419290 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419290 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419291 D BEB 29-NF / EBS 15-03-17

GTIN 4013364439634, Vámtarifa szám (EU): 85359000, Bruttó súly: 410.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29-NF / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: B2ca RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni e ignifugo
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29-NF / EBS 15-03-17
Art.: 419291
o similare.

Műszaki adatok

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	B2ca RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni e ignifugo
Diametro cavo	17 mm
Foro capocorda	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	B2ca RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni e ignifugo
Diametro cavo	17 mm
Foro capocorda	17 mm
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

A 419291 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419291 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419511 D BEB 29 M12 M16 / EBS 15-03-17

GTIN 4013364480513, Vámtarifa szám (EU): 85359000, Bruttó súly: 410.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29 M12 M16 / EBS 15-03-17
per collegare a terra elementi strutturali (M16) o la barra (M12)
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 13 mm per M12 e 17 mm per M16
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 M12 M16 / EBS 15-03-17
Art.: 419511
o similare.

Műszaki adatok

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	(N)2X RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	13 mm per M12 e 17 mm per M16
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	(N)2X RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	13 mm per M12 e 17 mm per M16
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

A 419511 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419511 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419512 D BEB 29-NF M12 M16 / EBS 15-03-17

GTIN 4013364480520, Vámtarifa szám (EU): 85359000, Bruttó súly: 410.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29-NF / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: B2ca RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni e ignifugo
Diametro cavo: 17 mm
Foro capocorda: 13 mm per M12 e 17 mm per M16
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29-NF M12 M16 / EBS 15-03-17
Art.: 419512
o similare.

Műszaki adatok

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	B2ca RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni e ignifugo
Diametro cavo	17 mm
Foro capocorda	13 mm per M12 e 17 mm per M16
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	B2ca RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni e ignifugo
Diametro cavo	17 mm
Foro capocorda	13 mm per M12 e 17 mm per M16
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

A 419512 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419512 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419513 D BEB 29 R / EBS 15-03-17

GTIN 4013364480506, Vámtarifa szám (EU): 85359000, Bruttó súly: 410.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Connettore di messa a terra con cavo di rame-acciaio-alluminio
Nella versione girata a destra
D BEB 29 R / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Versione capocorda: Girato di 90° a destra
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 R / EBS 15-03-17
Art.: 419513
o similare.

Műszaki adatok

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	(N)2X RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	17 mm
Versione capocorda	Girato di 90° a destra
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	(N)2X RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	17 mm
Versione capocorda	Girato di 90° a destra
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

A 419513 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419513 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 419514 D BEB 29 L / EBS 15-03-17

GTIN 4013364480537, Vámtarifa szám (EU): 85359000, Bruttó súly: 410.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Connettore di messa a terra con cavo di rame-acciaio-alluminio
Nella versione girata a sinistra
D BEB 29 R / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Versione capocorda: Girato di 90° a sinistra
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 L / EBS 15-03-17
Art.: 419514
o similare.

Műszaki adatok

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	(N)2X RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	17 mm
Versione capocorda	Girato di 90° a sinistra
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

Materiale capocorda	Cu /gal Sn
Materiale cavo	Cu Acciaio Al
Corrente di cortocircuito	> 25 kA
Corrente di prova	40 kA / 100 ms
Riferimento normativo	Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Cavo	(N)2X RF Cu Acciaio Al
Sezione trasversale cavo	≥ 70 mm²
Versione	senza alogeni
Diametro cavo	17 mm
Foro capocorda	17 mm
Versione capocorda	Girato di 90° a sinistra
Lunghezza	500 mm
Disegno DB (ferrovie tedesche) n.	4 Ebs 15.03.17 - 6 (Bayka)

A 419514 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419514 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Base adesiva

La base adesiva si utilizza per fissare alla cassaforma, tramite un connettore adesivo, i prodotti per la messa a terra di strutture ferroviarie. La base adesiva può essere applicata alla piastra di connessione INOX del D BEB 0, per poi essere unita alla cassaforma.

1 Termék

Cikkszám 419900 D KLP D50 BEB

GTIN 4013364439641, Vámtarifa szám (EU): 39191080, Bruttó súly: 2.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Base adesiva D KLP D50 BEB
per prodotti di messa a terra di strutture ferroviarie D BEB 0-x
Diametro: 50 mm
Diametro: 50 mm

Fabbricato: DEHN
Tipo: D KLP D50 BEB
Art.: 419900
o similare.

Műszaki adatok

Diametro

50 mm

A 419900 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419900 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Adesivo per messa a terra

L’adesivo per messa a terra è previsto come parte di ricambio per la marcatura dei prodotti di messa a terra installati su strutture ferroviarie. Si applica con facilità sulle piastre di connessione INOX. Una tale marcatura può essere eseguita per i ponti di messa a terra da D BEB 1 a 8 nonché per la variante D BEB 11 per messa a terra di grandi tubi, nel caso in cui l’adesivo applicato di fabbrica non sia più disponibile o sia danneggiato.

1 Termék

Cikkszám 419901 D EAK D50 BEB

GTIN 4013364439658, Vámtarifa szám (EU): 39191080, Bruttó súly: 3.00 g, PU: 1.00 pz.

Képek

További információ

Adesivo per messa a terra D EAK D50 BEB
come marcatura per prodotti di messa a terra di strutture ferroviarie
Diametro: 50 mm
Diametro: 50 mm

Fabbricato: DEHN
Tipo: D EAK D50 BEB
Art.: 419901
o similare.

Műszaki adatok

Diametro

50 mm

A 419901 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419901 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Vite esagonale

1 Termék

Cikkszám 419902 D SKS M16X30 V4A

GTIN 4013364439689, Vámtarifa szám (EU): 85389099, Bruttó súly: 76.89 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Vite esagonale D SKS M16X30 V2A
Materiale: INOX A4-70
Filetto: M16 x 30 mm
Materiale: INOX (V4A)
Filetto: M16 x 30 mm

Fabbricato: DEHN
Tipo: D SKS M16X30 V4A
Art.: 419902
o similare.

Műszaki adatok

Materiale	INOX (V4A)
Filetto	M16 x 30 mm

A 419902 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419902 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dado esagonale

1 Termék

Cikkszám 419903 D SKM M16 V4A

GTIN 4013364439696, Vámtarifa szám (EU): 73181639, Bruttó súly: 28.98 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Dado esagonale D SKM M16 V2A
Materiale: INOX A4-70
Filetto: M16
Materiale: INOX (V4A)
Filetto: M16

Fabbricato: DEHN
Tipo: D SKM M16 V4A
Art.: 419903
o similare.

Műszaki adatok

Materiale	INOX (V4A)
Filetto	M16

A 419903 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419903 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Rondella

1 Termék

Cikkszám 419904 D SCH A17 V4A

GTIN 4013364439702, Vámtarifa szám (EU): 85389099, Bruttó súly: 9.10 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Rondella D SCH A17 V2A
Materiale: INOX A4-70
Diametro esterno: 30 mm
Diametro interno: 17 mm
Materiale: INOX (V4A)
Diametro esterno: 30 mm
Diametro interno: 17 mm

Fabbricato: DEHN
Tipo: D SCH A17 V4A
Art.: 419904
o similare.

Műszaki adatok

Materiale	INOX (V4A)
Diametro esterno	30 mm
Diametro interno	17 mm

A 419904 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 419904 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Sistema di messa a terra per strutture ferroviarie

Ponti di messa a terra in acciaio inossidabile

Cikkszám 419000 D BEB 0 - 63 / EBS 15-03-19

Ön nem jogosult a letöltésre 419000m_D.dxf

A 419000 termék hozzá lett adva a jegyzettömbhöz.

A 419000 terméket hozzáadtuk a kosárhoz.

Cikkszám 419001 D BEB 0 - 70 / EBS 15-03-19

Ön nem jogosult a letöltésre 419001m_D.dxf

A 419001 termék hozzá lett adva a jegyzettömbhöz.

A 419001 terméket hozzáadtuk a kosárhoz.

Cikkszám 419002 D BEB 0 - 77 / EBS 15-03-19

Ön nem jogosult a letöltésre 419002m_D.dxf

A 419002 termék hozzá lett adva a jegyzettömbhöz.

A 419002 terméket hozzáadtuk a kosárhoz.

Ponti di messa a terra in acciaio inossidabile D BEB 16

Cikkszám 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

Ön nem jogosult a letöltésre 419160.stp

Ön nem jogosult a letöltésre 419160.igs

Ön nem jogosult a letöltésre 419160.jt

Ön nem jogosult a letöltésre 419160.dwg

Ön nem jogosult a letöltésre 419160m_D.dxf

A 419160 termék hozzá lett adva a jegyzettömbhöz.

A 419160 terméket hozzáadtuk a kosárhoz.

Ponti di messa a terra in laminato di acciaio piatto D BEB 1

Cikkszám 419500 D BEB 1 - L100 / EBS 15-03-19

Ön nem jogosult a letöltésre 419500m_D.dxf

A 419500 termék hozzá lett adva a jegyzettömbhöz.

A 419500 terméket hozzáadtuk a kosárhoz.

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-L

Cikkszám 419011 D BEB 1-L / EBS 15-03-19

Ön nem jogosult a letöltésre 419011m_D.dxf

A 419011 termék hozzá lett adva a jegyzettömbhöz.

A 419011 terméket hozzáadtuk a kosárhoz.

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-NR

Cikkszám 419012 D BEB 1-NR / EBS 15-03-19

Ön nem jogosult a letöltésre 419012m_D.dxf

A 419012 termék hozzá lett adva a jegyzettömbhöz.

A 419012 terméket hozzáadtuk a kosárhoz.

Ponti di messa a terra in tondino d'acciaio D BEB 2

Cikkszám 419020 D BEB 2 / EBS 15-03-19

Ön nem jogosult a letöltésre 419020m_D.dxf

A 419020 termék hozzá lett adva a jegyzettömbhöz.

A 419020 terméket hozzáadtuk a kosárhoz.

Ponti di messa a terra in tondino d'acciaio D BEB 3

Cikkszám 419030 D BEB 3 / EBS 15-03-19

Ön nem jogosult a letöltésre 419030m_D.dxf

A 419030 termék hozzá lett adva a jegyzettömbhöz.

A 419030 terméket hozzáadtuk a kosárhoz.

Ponti di messa a terra in tondino d'acciaio D BEB 8

Cikkszám 419080 D BEB 8 / EBS 15-03-19

Ön nem jogosult a letöltésre 419080m_D.dxf

A 419080 termék hozzá lett adva a jegyzettömbhöz.

A 419080 terméket hozzáadtuk a kosárhoz.

Ponti di messa a terra con cavo in rame D BEB 4 / 5

Cikkszám 419040 D BEB 4 / EBS 15-03-19

Ön nem jogosult a letöltésre 419040_419041m_D.dxf

A 419040 termék hozzá lett adva a jegyzettömbhöz.

A 419040 terméket hozzáadtuk a kosárhoz.

Cikkszám 419050 D BEB 5 / EBS 15-03-19

Ön nem jogosult a letöltésre 419050_419051m_D.dxf

A 419050 termék hozzá lett adva a jegyzettömbhöz.

A 419050 terméket hozzáadtuk a kosárhoz.

Cikkszám 419051 D BEB 5-FLEX / EBS 15-03-19

Ön nem jogosult a letöltésre 419050_419051m_D.dxf

A 419051 termék hozzá lett adva a jegyzettömbhöz.

A 419051 terméket hozzáadtuk a kosárhoz.

Cikkszám 419501 D BEB 5 - L700 / EBS 15-03-19

Ön nem jogosult a letöltésre 419501m_D.dxf

A 419501 termék hozzá lett adva a jegyzettömbhöz.

A 419501 terméket hozzáadtuk a kosárhoz.

Cikkszám 419502 D BEB 5 - L1000 / EBS 15-03-19

Ön nem jogosult a letöltésre 419502m_D.dxf

A 419502 termék hozzá lett adva a jegyzettömbhöz.

A 419502 terméket hozzáadtuk a kosárhoz.

Cikkszám 419503 D BEB 5 - L1500 / EBS 15-03-19

Ön nem jogosult a letöltésre 419503m_D.dxf

A 419503 termék hozzá lett adva a jegyzettömbhöz.

A 419503 terméket hozzáadtuk a kosárhoz.

Cikkszám 419504 D BEB 5 - L2000 / EBS 15-03-19

Ön nem jogosult a letöltésre 419504m_D.dxf
