Elementi di connessione lato fase per linee aeree

Per l’equipaggiamento sul lato fase di dispositivi uni- e tripolari di messa a terra ed in corto circuito su linee aeree
Con guida per l’agganciamento per il sicuro aggancio su conduttori aerei
Facile aggancio tramite elemento di pressione a molla
Esecuzione PK1 antirotazione rispettivamente PK2 e codolo lungo con innesto a baionentta
Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Details

Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

lorem ipsum — Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

Capocorda pressato tipo **PK2**:
senza asola sul capicorda per elementi di connessione di altri fornitori a richiesta.

Pinza di fase con elemento di pressione a molla.

Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

Capocorda pressato tipo **PK1**:
antirotazione tramite asola sul capocorda (esecuzione standard).

Pinza di fase a vite in esecuzione normale

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Termékek

Cikkszám 784201 PSK 4 30 SQL

GTIN 4013364006591, Vámtarifa szám (EU): 85359000, Bruttó súly: 880.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

A 784201 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784201 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 784301 PSK 10 65 SQL

GTIN 4013364006553, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.70 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

A 784301 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784301 terméket hozzáadtuk a kosárhoz.

Webshop indítása

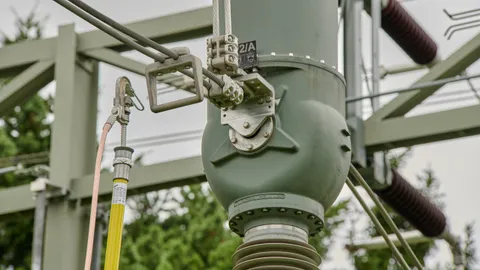

Pinza di fase a vite con guida per l'aggancio

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Termékek

Cikkszám 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.47 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

A 784401 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784401 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Vámtarifa szám (EU): 85359000, Bruttó súly: 2.12 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

A 784501 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784501 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Pinza di fase a vite con precarico a molla

L'aggancio avviene tramite la pinza sotto carico.

1 Termék

Cikkszám 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Vámtarifa szám (EU): 85359000, Bruttó súly: 600.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

A 784480 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784480 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Pinza di fase a vite con elevato campo di serraggio

Specialmente adatto per conduttori in Al e Al/Fe, tubi e punti fissi di fase.

1 Termék

Cikkszám 784085 PSK 10 85 SQL

GTIN 4013364018686, Vámtarifa szám (EU): 85359000, Bruttó súly: 872.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

A 784085 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784085 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Particolarmente adatta per corde in Al e Al-St, tubi e punti fissi di terra lato fase.

1 Termék

Cikkszám 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Vámtarifa szám (EU): 82055980, Bruttó súly: 5.71 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale giunto a innesto, impugnatura a croce	lega Al
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm
Diametro fioretto	43 mm

A 769511 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 769511 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Pinza di fase a vite

Specialmente adatta nell’impiego inclinato.

2 Termékek

Cikkszám 784032 PSK 10 32 SQL

GTIN 4013364018679, Vámtarifa szám (EU): 85359000, Bruttó súly: 843.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

CAD fájlok

Műszaki adatok

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

A 784032 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784032 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 784033 PSK 10 50 SQL

GTIN 4013364553637, Vámtarifa szám (EU): 85359000, Bruttó súly: 936.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

CAD fájlok

Műszaki adatok

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

A 784033 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784033 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Pinza di fase con staffa di sicurezza

Specialmente adatta nell'impiego inclinato.

1 Termék

Cikkszám 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Vámtarifa szám (EU): 85359000, Bruttó súly: 1.01 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale guida per l'aggancio	INOX

A 784038 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 784038 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Pinza per punti fissi a sfera, fissa

2 Termékek

Cikkszám 772314 KKH 20 SQL

GTIN 4013364080171, Vámtarifa szám (EU): 85359000, Bruttó súly: 446.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

A 772314 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772314 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 772324 KKH 25 SQL

GTIN 4013364080188, Vámtarifa szám (EU): 85359000, Bruttó súly: 719.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

A 772324 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 772324 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Pinza universale

2 Termékek

Cikkszám 773236 UK 25 SQL

GTIN 4013364114579, Vámtarifa szám (EU): 85359000, Bruttó súly: 713.50 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

A 773236 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773236 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 773331 UK 30 SQL

GTIN 4013364069244, Vámtarifa szám (EU): 85359000, Bruttó súly: 793.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

A 773331 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 773331 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Elementi di connessione lato fase per linee aeree

Details

Pinza di fase a vite in esecuzione normale

Cikkszám 784201 PSK 4 30 SQL

A 784201 termék hozzá lett adva a jegyzettömbhöz.

A 784201 terméket hozzáadtuk a kosárhoz.

Cikkszám 784301 PSK 10 65 SQL

A 784301 termék hozzá lett adva a jegyzettömbhöz.

A 784301 terméket hozzáadtuk a kosárhoz.

Pinza di fase a vite con guida per l'aggancio

Cikkszám 784401 PSK 4 30 SQL EH

A 784401 termék hozzá lett adva a jegyzettömbhöz.

A 784401 terméket hozzáadtuk a kosárhoz.

Cikkszám 784501 PSK 10 65 SQL EH

A 784501 termék hozzá lett adva a jegyzettömbhöz.

A 784501 terméket hozzáadtuk a kosárhoz.

Pinza di fase a vite con precarico a molla

Cikkszám 784480 PSK FV 4 30 SQL

A 784480 termék hozzá lett adva a jegyzettömbhöz.

A 784480 terméket hozzáadtuk a kosárhoz.

Pinza di fase a vite con elevato campo di serraggio

Cikkszám 784085 PSK 10 85 SQL

A 784085 termék hozzá lett adva a jegyzettömbhöz.

A 784085 terméket hozzáadtuk a kosárhoz.

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Cikkszám 769511 ESTC PSK 5000 SN7249

Ön nem jogosult a letöltésre 769511m_D.dxf

A 769511 termék hozzá lett adva a jegyzettömbhöz.

A 769511 terméket hozzáadtuk a kosárhoz.

Pinza di fase a vite

Cikkszám 784032 PSK 10 32 SQL

Ön nem jogosult a letöltésre 784032.stp

Ön nem jogosult a letöltésre 784032.igs

Ön nem jogosult a letöltésre 784032.dwg

Ön nem jogosult a letöltésre 784032.jt

Ön nem jogosult a letöltésre 784032m_D.dxf

A 784032 termék hozzá lett adva a jegyzettömbhöz.

A 784032 terméket hozzáadtuk a kosárhoz.

Cikkszám 784033 PSK 10 50 SQL

Ön nem jogosult a letöltésre 784032.stp

Ön nem jogosult a letöltésre 784032.igs

Ön nem jogosult a letöltésre 784032.dwg

Ön nem jogosult a letöltésre 784032.jt

Ön nem jogosult a letöltésre 784032m_D.dxf

A 784033 termék hozzá lett adva a jegyzettömbhöz.

A 784033 terméket hozzáadtuk a kosárhoz.

Pinza di fase con staffa di sicurezza

Cikkszám 784038 PSK 10 32 SQL SB

A 784038 termék hozzá lett adva a jegyzettömbhöz.

A 784038 terméket hozzáadtuk a kosárhoz.

Pinza per punti fissi a sfera, fissa

Cikkszám 772314 KKH 20 SQL

A 772314 termék hozzá lett adva a jegyzettömbhöz.

A 772314 terméket hozzáadtuk a kosárhoz.

Cikkszám 772324 KKH 25 SQL

A 772324 termék hozzá lett adva a jegyzettömbhöz.

A 772324 terméket hozzáadtuk a kosárhoz.

Pinza universale

Cikkszám 773236 UK 25 SQL

A 773236 termék hozzá lett adva a jegyzettömbhöz.

A 773236 terméket hozzáadtuk a kosárhoz.

Cikkszám 773331 UK 30 SQL

A 773331 termék hozzá lett adva a jegyzettömbhöz.

A 773331 terméket hozzáadtuk a kosárhoz.
