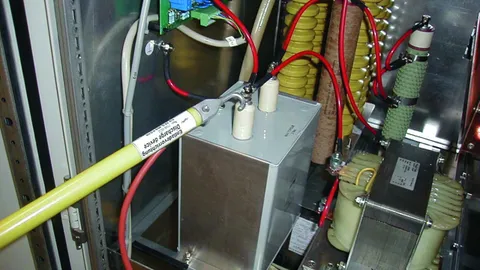

Dispositivi di scarica e compensazione del potenziale

Per la dispersione delle cariche elettrostatiche
Punte di prova di diverse tipologie
Gancio di fissaggio specifico per impianti elettrostatici, da applicare a conduttori tondi Ø12 ... 26,5 mm
Passacavi stagni con rivestimento plastico e protezione antitorsione aggiuntiva

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

1 Termék

Cikkszám 758020 EV TES 465 EK

GTIN 4013364098992, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.44 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

A 758020 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758020 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

1 Termék

Cikkszám 758021 EV TES 465 EZ

GTIN 4013364099005, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.20 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

A 758021 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758021 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con impugnatura e capocorda lato terra

Foro Ø8,4 mm e cavo in silicone

1 Termék

Cikkszám 758022 EV TES 465 KS10

GTIN 4013364099012, Vámtarifa szám (EU): 85369095, Bruttó súly: 750.00 g, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

A 758022 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758022 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con morsetto di terra con vite ad alette

1 Termék

Cikkszám 758001 EV TS 2000 EK

GTIN 4013364004030, Vámtarifa szám (EU): 85369095, Bruttó súly: 3.22 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova	lega rame/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

A 758001 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758001 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con pinza di terra con molla di serraggio

1 Termék

Cikkszám 758003 EV TS 2000 EZ

GTIN 4013364004047, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.95 kg, PU: 1.00 pz.

Képek

További információ

Műszaki adatok

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova	lega rame/gal Sn
^*) Collaudo secondo dichiarazione del produttore

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Capacità isolante del tubo isolante (DIN VDE 0681-1)	75 kV
Corrente impulsiva di scarica max (8/20 µs)*	50 kA
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
^*) Collaudo secondo dichiarazione del produttore

A 758003 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758003 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di messa a terra con morsetto dotato di volantino

Per il fissaggio a conduttori tondi Ø12 ... 26,5 mm per impianti elettrostatici

1 Termék

Cikkszám 758015 EV EH 1725 EK

GTIN 4013364041608, Vámtarifa szám (EU): 85369095, Bruttó súly: 3.62 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Materiale del gancio di fissaggio	Bronzo/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Parte collegabile all’impianto di messa a terra	Morsetto di terra tipo F 2, campo di serraggio fino a 30 mm
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di fissaggio	Bronzo/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

A 758015 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758015 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Termék

Cikkszám 758025 EV TES STK 1500 KS

GTIN 4013364127838, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.29 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

A 758025 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758025 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Termék

Cikkszám 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Vámtarifa szám (EU): 85369095, Bruttó súly: 5.16 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Materiale del gancio di sospensione	INOX

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di sospensione	INOX
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

A 758028 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758028 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di compensazione del potenziale con morsetti di terra isolati

1 Termék

Cikkszám 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Vámtarifa szám (EU): 85369095, Bruttó súly: 3.21 kg, PU: 1.00 pz.

Képek

További információ

Műszaki adatok

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm
Colore morsetto A / B / C	nero
Colore morsetto D	rosso
Tipi di serraggio disponibili per i morsetti	> 500
Corrente continua max ammissibile	10 A
Intervallo di temperatura di esercizio	-30 °C ... +50 °C
Intervallo di temperatura per lo stoccaggio	-40 °C ... +70 °C
Struttura del conduttore	Treccia di rame non zincato a fili sottili secondo VDE 0295-6
Rigidità dielettrica della guaina del conduttore	≥ 10 kV/mm
Spessore della parete isolante	1,20 mm (valore tipico)
Isolamento	Miscela in PVC TM2 secondo HD21.1

A 758099 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758099 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con impugnatura, senza conduttore di terra

1 Termék

Cikkszám 758036 EV TES 465 SN7215

GTIN 4013364133884, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.35 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

A 758036 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758036 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con punta di prova, senza conduttore di terra

1 Termék

Cikkszám 758075 EV TS STK 1470

GTIN 4013364247789, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.75 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1470 mm
Vite	M8 x 20 mm
Materiale della punta di prova	lega rame/gal Sn

A 758075 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758075 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

1 Termék

Cikkszám 758085 EV TES STK 1500

GTIN 4013364247819, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.42 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

Műszaki adatok

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

A 758085 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758085 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

1 Termék

Cikkszám 758095 EV EHB STK 1600

GTIN 4013364247826, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.32 kg, PU: 1.00 pz.

Képek

Open PDF

További információ

CAD fájlok

Műszaki adatok

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Vite	M8 x 20 mm
Materiale del gancio di sospensione	INOX

A 758095 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758095 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Dispositivi di scarica e compensazione del potenziale

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

Cikkszám 758020 EV TES 465 EK

A 758020 termék hozzá lett adva a jegyzettömbhöz.

A 758020 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

Cikkszám 758021 EV TES 465 EZ

A 758021 termék hozzá lett adva a jegyzettömbhöz.

A 758021 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con impugnatura e capocorda lato terra

Cikkszám 758022 EV TES 465 KS10

A 758022 termék hozzá lett adva a jegyzettömbhöz.

A 758022 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con morsetto di terra con vite ad alette

Cikkszám 758001 EV TS 2000 EK

A 758001 termék hozzá lett adva a jegyzettömbhöz.

A 758001 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con pinza di terra con molla di serraggio

Cikkszám 758003 EV TS 2000 EZ

A 758003 termék hozzá lett adva a jegyzettömbhöz.

A 758003 terméket hozzáadtuk a kosárhoz.

Dispositivo di messa a terra con morsetto dotato di volantino

Cikkszám 758015 EV EH 1725 EK

A 758015 termék hozzá lett adva a jegyzettömbhöz.

A 758015 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Cikkszám 758025 EV TES STK 1500 KS

A 758025 termék hozzá lett adva a jegyzettömbhöz.

A 758025 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Cikkszám 758028 EV EHB 1600 SN7114

A 758028 termék hozzá lett adva a jegyzettömbhöz.

A 758028 terméket hozzáadtuk a kosárhoz.

Dispositivo di compensazione del potenziale con morsetti di terra isolati

Cikkszám 758099 PAV 3+1 16 ZAK

A 758099 termék hozzá lett adva a jegyzettömbhöz.

A 758099 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con impugnatura, senza conduttore di terra

Cikkszám 758036 EV TES 465 SN7215

Ön nem jogosult a letöltésre 758036.stp

Ön nem jogosult a letöltésre 758036.igs

Ön nem jogosult a letöltésre 758036.jt

Ön nem jogosult a letöltésre 758036.dwg

A 758036 termék hozzá lett adva a jegyzettömbhöz.

A 758036 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con punta di prova, senza conduttore di terra

Cikkszám 758075 EV TS STK 1470

A 758075 termék hozzá lett adva a jegyzettömbhöz.

A 758075 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

Cikkszám 758085 EV TES STK 1500

A 758085 termék hozzá lett adva a jegyzettömbhöz.

A 758085 terméket hozzáadtuk a kosárhoz.

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

Cikkszám 758095 EV EHB STK 1600

Ön nem jogosult a letöltésre 758095.stp

Ön nem jogosult a letöltésre 758095.igs

Ön nem jogosult a letöltésre 758095.jt

Ön nem jogosult a letöltésre 758095.dwg

Ön nem jogosult a letöltésre 758095m_D.dxf

A 758095 termék hozzá lett adva a jegyzettömbhöz.

A 758095 terméket hozzáadtuk a kosárhoz.
