Lapostető – Tetővezető-tartók, Áthidaló sodronyok

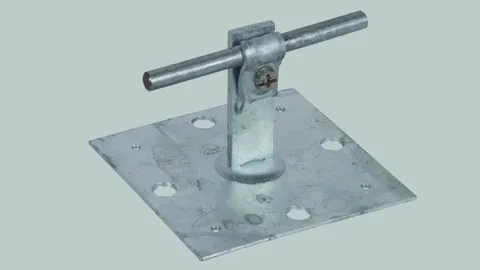

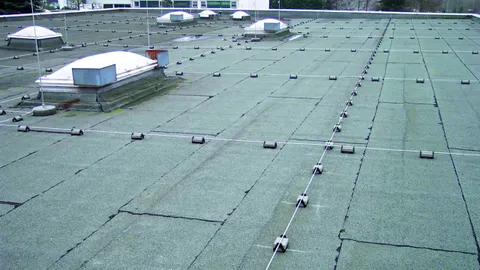

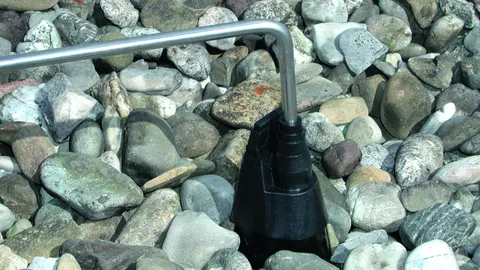

Tetővezető tartók körvezetékek és szalagok (adapterrel) rögzítéséhez lapos tetőkön.

• Vezető tartó időálló, UV álló és halogénmentes műanyag tartólemezzel
• Fagyálló betonelem az MSZ EN 1338 szerint (útburkoló elemek), fagyállósági teszt az MSZ EN 1340 szerint (fagy/harmat teszt)
• A betonelemet és a tartólemezt külön kell újrahasznosítani

Megjegyzés: A tartólemez illetve betonelem kopatibilitásával kapcsolatosan kérjük lépjen kapcsolatba velünk.

Felfogók lapos tetőkön és falon való telepítésre.

Levezetők tetőn keresztüli átmenetek kialakításához, szigeteléséhez.

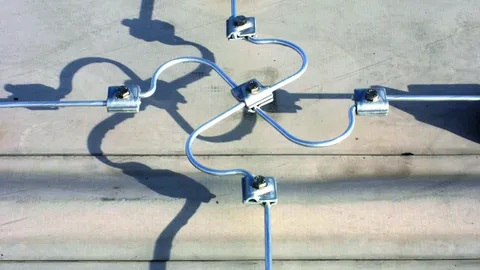

Hőmérséklet-függő dilatációs elemek hosszú vezetékekhez (feltételezve, hogy a vezeték mozoghat a vezetéktartóban).

Fém burkolat csatlakoztatásához (szegecseléssel vagy csavarozással).

Alkalmazási megjegyzés:
A DIN EN 62305-3 szerint. Az 1. ábrán négy Ø5 mm-es szegeccsel kell ≥ 0,5 mm vastag anyagot összekapcsolni, vagy két Ø6,3 mm-es StSt önmetsző csavarral (mindkét oldalon egy-egy) legalább 2 mm vastagságú anyaghoz.

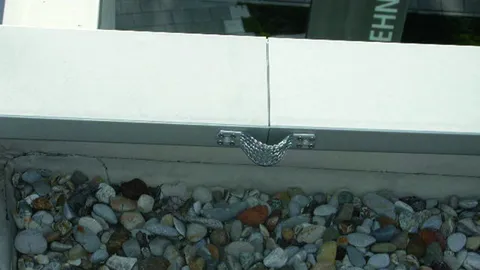

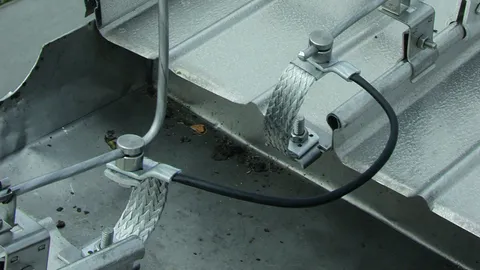

Áthidaló szalag fémburkolat összekapcsolására (szegecseléssel vagy csavarozással) vagy körvezetékek dilatációs elemként való felhasználásra ; csatlakozás pl KS 301019 cikkszámú kapoccsal.

Alkalmazási megjegyzés:
A DIN EN 62305-3 szabvány szerint. Az 1. ábrán négy Ø5 mm-es szegeccsel kell ≥ 0,5 mm vastag anyagot összekapcsolni, vagy két Ø6,3 mm-es StSt önmetsző csavarral (mindkét oldalon egy-egy) legalább 2 mm vastagságú anyagba.

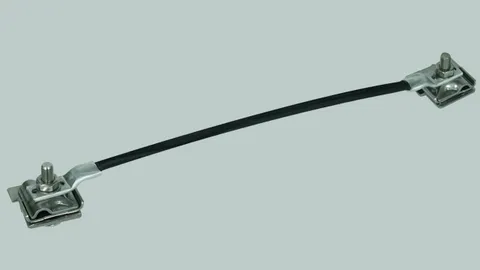

Áthidaló kábelek fém burkolatok összekapcsolására (csavarozására) / áthidalására vagy körvezetékek dilatációs elemként való felhasználására; csatlakozás pl. KS csatlakozóval (cikkszám: 301 019).

Alkalmazási megjegyzés:
A DIN EN 62305-3 szabvány szerint. Az 1. ábra szerint két Ø6 mm-es szegecset kell használni a ≥ 0,5 mm vastag anyag összekapcsolásához, vagy két StSt önmetsző csavart (mindkét oldalon) ≥2mm vastagságú anyaghoz (mindkét oldalon).

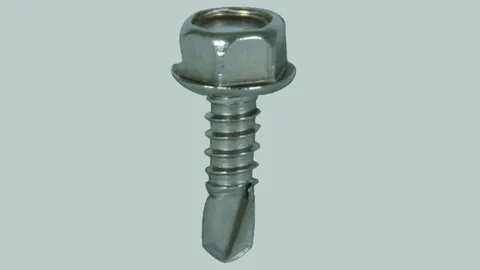

Önmetsző hatszögű fejjel és gallérral az áthidaló konzolok, zsinórok vagy kábelek, pl. a tetőparancs fémlemezéhez (≥ 2 mm vastagságú anyagokhoz).

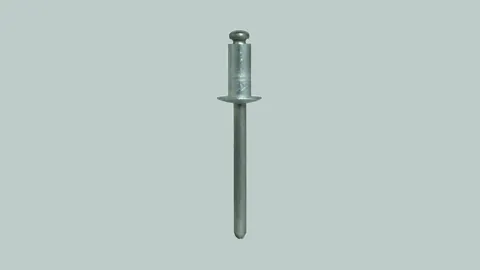

Popszegecsek áthidaló konzolok, zsinórok vagy kábelek csatlakoztatásához, a DIN EN 62305-3 1. melléklet szerint.

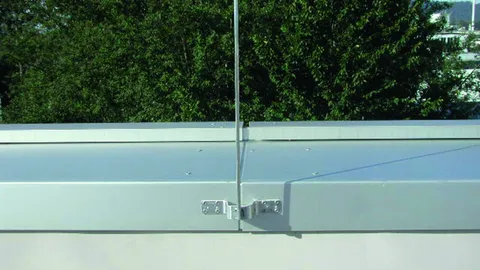

For connecting or bridging metal cladding (e.g. parts of the capping of the roof parapet) without drilling

• With one clamping plate each, e.g. for connection to the air-termination system and erection of air-termination tips (Rd 8-10 mm)
• For the seams of the capping of the roof parapet with an angle of 0-45° and a max. length up to 18 mm

Your benefit: The design avoids soiling by drilling chips!

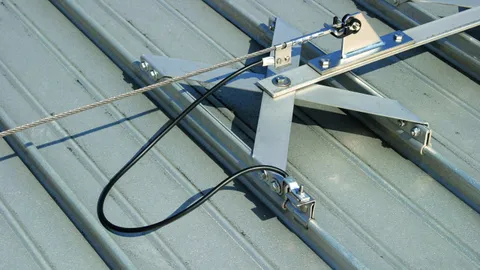

Csatlakozó készlet tetőn lévő biztonsági kötélrendszerek és a felfogó rendszer összekapcsolására; előszerelt csatlakozódugóval a biztonsági kötélhez és rögzítőkerethez.
