Áthidaló szalagok

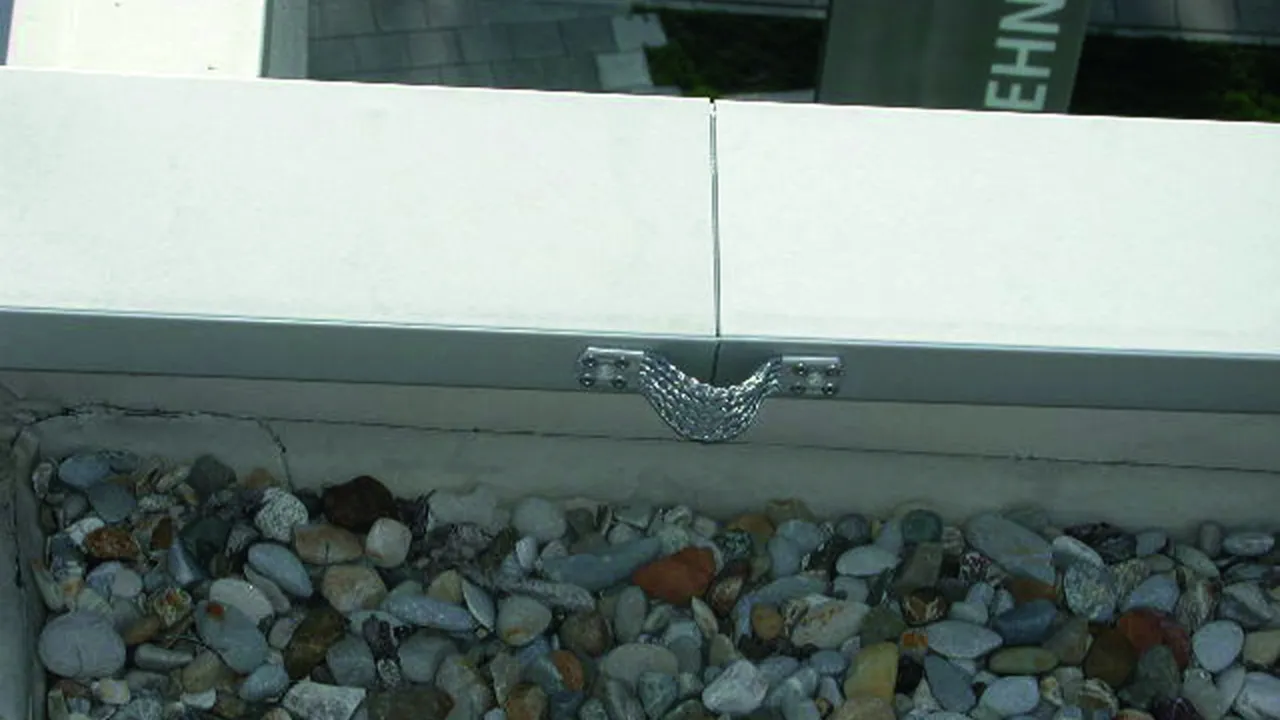

Áthidaló szalag fémburkolat összekapcsolására (szegecseléssel vagy csavarozással) vagy körvezetékek dilatációs elemként való felhasználásra ; csatlakozás pl KS 301019 cikkszámú kapoccsal.

Alkalmazási megjegyzés:
A DIN EN 62305-3 szabvány szerint. Az 1. ábrán négy Ø5 mm-es szegeccsel kell ≥ 0,5 mm vastag anyagot összekapcsolni, vagy két Ø6,3 mm-es StSt önmetsző csavarral (mindkét oldalon egy-egy) legalább 2 mm vastagságú anyagba.

Rövid kivitel

2 Termékek

Cikkszám 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Vámtarifa szám (EU): 85359000, Bruttó súly: 36.00 g, PU: 10.00 db.

Képek

További információ

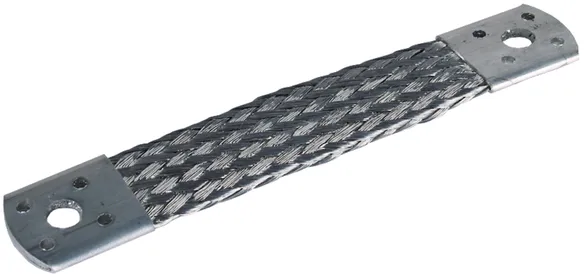

Bridging braid, short, Al
Bridging braid for connecting metal cladding or for use as an expansion compensation piece, for riveting or screwing
Material: Al
Length: 180 mm
Fixing : [8x] Ø5.2 / [2x] Ø10.5 mm
Standard: EN 62561-1

Gyártó: DEHN
Típus: UEBB L180 B10.5 B5.2 AL
Cikksz.: 377015
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Material Al
Length (lG ) 180 mm
Cross-section 50 mm2
Fixing [8x] Ø5.2 / [2x] Ø10.5 mm
Fixing possibility blind rivets / screws
Standard EN 62561-1

A 377015 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377015 terméket hozzáadtuk a kosárhoz.

Webshop indítása

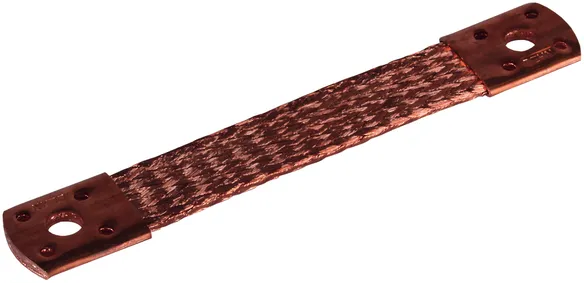

Cikkszám 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Vámtarifa szám (EU): 85359000, Bruttó súly: 107.00 g, PU: 10.00 db.

Képek

További információ

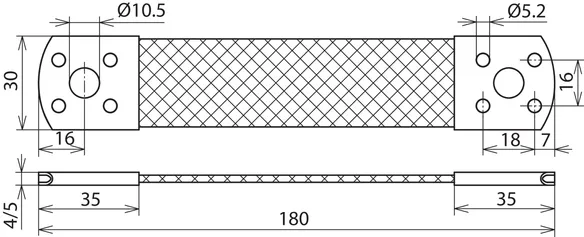

Bridging braid, short, Cu
Bridging braid for connecting metal cladding or for use as an expansion compensation piece, for riveting or screwing
Material: Cu
Length: 180 mm
Fixing : [8x] Ø5.2 / [2x] Ø10.5 mm
Standard: EN 62561-1

Gyártó: DEHN
Típus: UEBB L180 B10.5 B5.2 CU
Cikksz.: 377007
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Material Cu
Length (lG ) 180 mm
Cross-section 50 mm2
Fixing [8x] Ø5.2 / [2x] Ø10.5 mm
Fixing possibility blind rivets / screws
Standard EN 62561-1

A 377007 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377007 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Rövid kivitel, önmetsző csavarokkal való rögzítésre

1 Termék

Cikkszám 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Vámtarifa szám (EU): 85359000, Bruttó súly: 37.05 g, PU: 100.00 db.

Képek

További információ

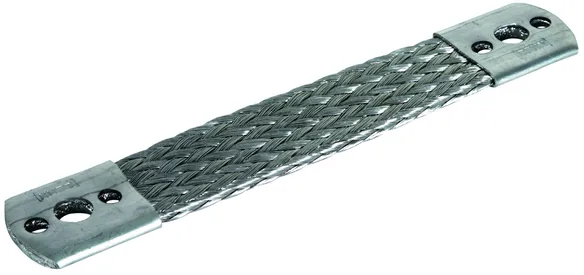

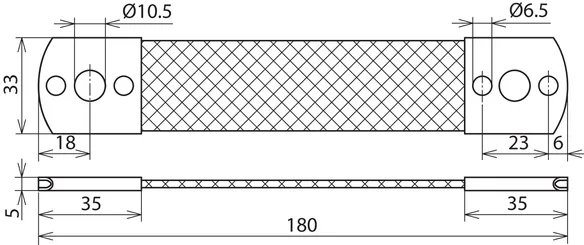

Bridging braid, short, Al
Bridging braid for connecting metal cladding or for use as an expansion compensation piece, for riveting or screwing
Material: Al
Length: 180 mm
Fixing : [4x] Ø6.5 / [2x] Ø10.5 mm
Standard: EN 62561-1

Gyártó: DEHN
Típus: UEBB L180 B10.5 B6.5 AL
Cikksz.: 377045
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Material Al
Length (lG ) 180 mm
Cross-section 50 mm2
Fixing [4x] Ø6.5 / [2x] Ø10.5 mm
Fixing possibility drilling screws / screws
Standard EN 62561-1

A 377045 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377045 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Hosszú kivitel, középső lyukkal

Note: At cross points, two bridging braids can be connected with a M10 x 20 mm screw and nut.

2 Termékek

Cikkszám 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Vámtarifa szám (EU): 85359000, Bruttó súly: 59.00 g, PU: 10.00 db.

Kifutott termék:

Képek

További információ

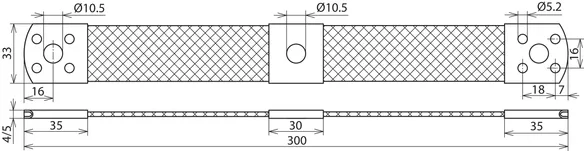

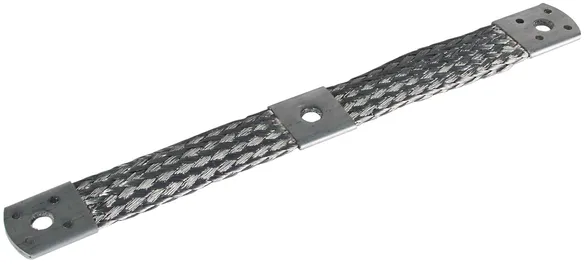

Bridging braid, long, with centre hole, Al
Bridging braid for connecting metal sheaths or for use as a compensation piece for expansions, for riveting or screwing, with central bore for crossovers
Material: Al
Length: 300 mm
Fixing : [8x] Ø5.2 / [3x] Ø10.5 mm
Central hole Ø: 10.5 mm
Standard: EN 62561-1

Gyártó: DEHN
Típus: UEBB L300 3XB10.5 B5,2 AL
Cikksz.: 377115
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Material Al
Length (lG ) 300 mm
Cross-section 50 mm2
Fixing [8x] Ø5.2 / [3x] Ø10.5 mm
Central hole Ø 10.5 mm
Fixing possibility blind rivets / screws
Standard EN 62561-1

A 377115 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377115 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Vámtarifa szám (EU): 85359000, Bruttó súly: 172.00 g, PU: 10.00 db.

Képek

További információ

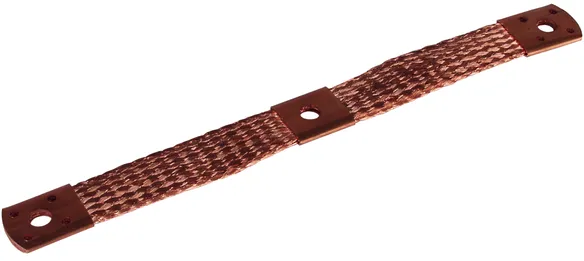

Bridging braid, long, with centre hole, Cu
Bridging braid for connecting metal sheaths or for use as a compensation piece for expansions, for riveting or screwing, with central bore for crossovers
Material: Cu
Length: 300 mm
Fixing : [8x] Ø5.2 / [3x] Ø10.5 mm
Central hole Ø: 10.5 mm
Standard: EN 62561-1

Gyártó: DEHN
Típus: UEBB L300 3XB10.5 B5.2 CU
Cikksz.: 377107
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Material Cu
Length (lG ) 300 mm
Cross-section 50 mm2
Fixing [8x] Ø5.2 / [3x] Ø10.5 mm
Central hole Ø 10.5 mm
Fixing possibility blind rivets / screws
Standard EN 62561-1

A 377107 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377107 terméket hozzáadtuk a kosárhoz.

Webshop indítása
