Betonalap-földelő alkatrészek

A DIN 18014 „Betonalap földelő – tervezés, kivitelezés és dokumentáció” szabványnak megfelelően a potenciálkiegyenlítés vezetőit/betonalap földelőket 2 méterenként össze kell kapcsolni az alaplemez vasalásával.

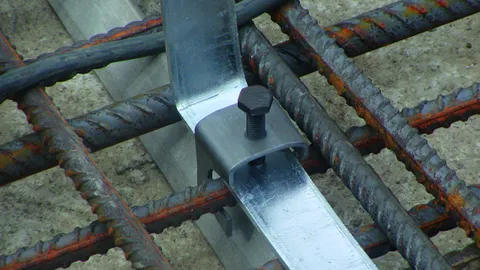

Betonacél-hálók vagy vasalások összekapcsolására kör- és laposvezetőkkel.
Elrendezés: (II) = párhuzamos (+) = kereszt

Gyors és biztonságos:

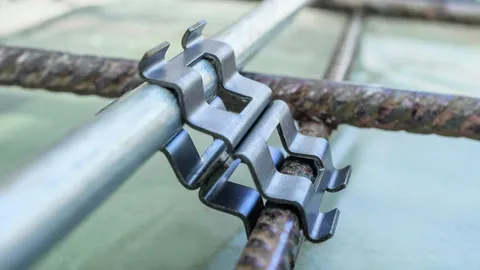

A DEHNclip vasaláskapocs lehetővé teszi a földelő gyors, szerszámmentes összekötését a vasalástesttel. A DEHNclip a DIN EN 62561-1 szabványnak megfelelően 50 kA (10/350 μs) villámáram-vezetőképességre van bevizsgálva.

A 2014. márciusi DIN 18014 „Betonalap földelő – tervezés, kivitelezés és dokumentáció” szabványnak megfelelően a betonalap földelőket 2 méterenként össze kell kapcsolni az alaplemez vasalásával. Ezekre a kapcsolatokra különböző lehetőségek adottak. A szorítócsatlakozás ennek során a leggazdaságosabb összekötési formának mutatkozott, mivel az a helyszínen egyszerűen és gyorsan elkészíthető.

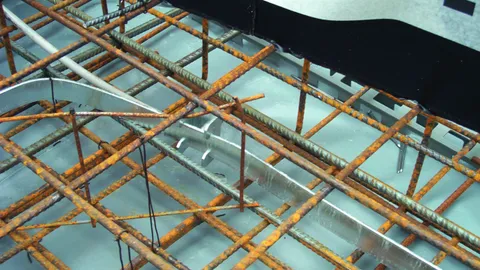

Az érvényes villámvédelmi szabványosításnak megfelelően is többek között betonacélt kell a levezetőrendszer természetes alkotóelemeiként használni. A továbbiakban a DIN EN 10080:2005 szerinti betonvasak névleges és külső átmérői, valamint keresztmetszetei áttekintése látható.

Betonacél-hálók vagy vasalások összekapcsolására kör- és laposvezetőkkel.
Elrendezés: (II) = párhuzamos (+) = kereszt

Kör- és laposvezetők összekapcsolására betonalapban.

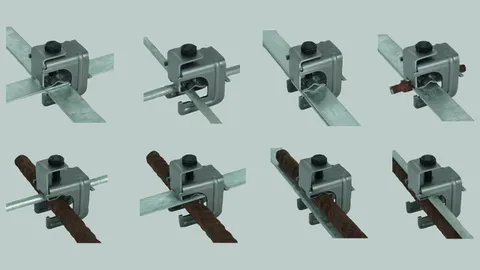

T-, kereszt- és párhuzamos kapcsolatokhoz, a vezetők befűzési kényszere nélkül.

Elrendezés:
(II) = párhuzamos
(+) = kereszt

Kör- és laposvezetők összekapcsolására betonalapban vagy betonacél-hálók és vasalások összekötésére kör- és laposvezetőkkel.

Elrendezés:
(II) = párhuzamos
(+) = kereszt

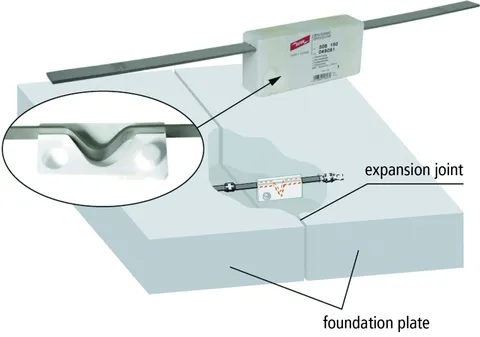

A betonalap földelő átvezetéséhez kiterjedt alapokon (több szakaszon) a tágulási hézagokon keresztül, a földelő szükséges kivezetése nélkül a padlólemezből.

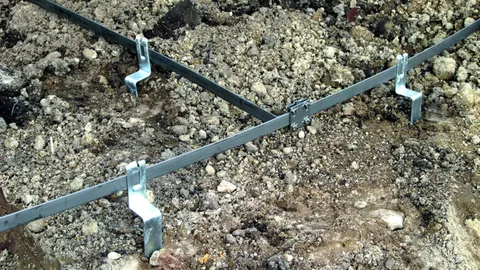

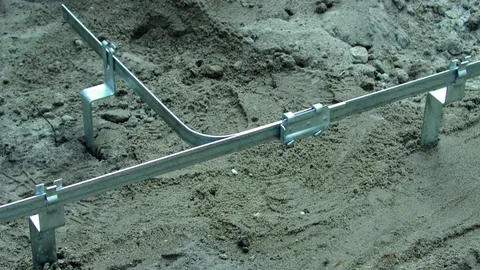

Földelővezetékek fektetéséhez az alapzat talpában.
Biztosító orral a vezető meglazulása ellen.
