Forbindelsesklemmer til bygningsarmering

Forbindelse af rionet eller amering med runde og flade ledere.

Anordning:
(II) = parallel
(+) = kryds

Details

Figur 1: Diameter af armeringsstål.
Stål til armering af beton efter DIN EN 10080:2005.
lorem ipsum
Figur 3: U-klemme art.-nr. 308 046
lorem ipsum
Figur 5: Forbindelsesklemme art.-nr. 308 035
lorem ipsum
Figur 4: U-klemme med kabelsko
lorem ipsum
Figur 3: U-klemme art.-nr. 308 045
lorem ipsum

Til T-, kryds- og parallelforbindelse (rund leder)

1 Termék

Cikkszám 308025 VK A UNI ST

GTIN 4013364035881, Vámtarifa szám (EU): 85359000, Bruttó súly: 102.00 g, PU: 50.00 Pakkestørrelse

Képek

További információ


Materiale: St/tZn
Klemmeområde (rund / rund): (+) 6-10 / 6-10 mm
Klemmeområde (rund / flad): (+) 6-10 / 30 mm
Klemmeområde (flad / flad): (II) 30 / 30 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 9 kA

fabrikat: DEHN
Type: VK A UNI ST
artikelnr.: 308025
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn
Klemmeområde (rund / rund) (+) 6-10 / 6-10 mm
Klemmeområde (rund / flad) (+) 6-10 / 30 mm
Klemmeområde (flad / flad) (II) 30 / 30 mm
Skrue di M10 x 25 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9 kA

A 308025 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308025 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Til T-, kryds- og parallelforbindelse (flad leder)

1 Termék

Cikkszám 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Vámtarifa szám (EU): 85359000, Bruttó súly: 111.00 g, PU: 25.00 Pakkestørrelse

Képek

További információ


Materiale: St/tZn
Klemmeområde (rund / flad): (+) 6-10 / 30 mm
Klemmeområde (flad / flad): (+ / II) 30 / 30 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 13 kA

fabrikat: DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
artikelnr.: 308026
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn
Klemmeområde (rund / flad) (+) 6-10 / 30 mm
Klemmeområde (flad / flad) (+ / II) 30 / 30 mm
Skrue di M10 x 25 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13 kA
*) Se den præcise tildeling på testcertifikatet.

A 308026 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308026 terméket hozzáadtuk a kosárhoz.

Webshop indítása

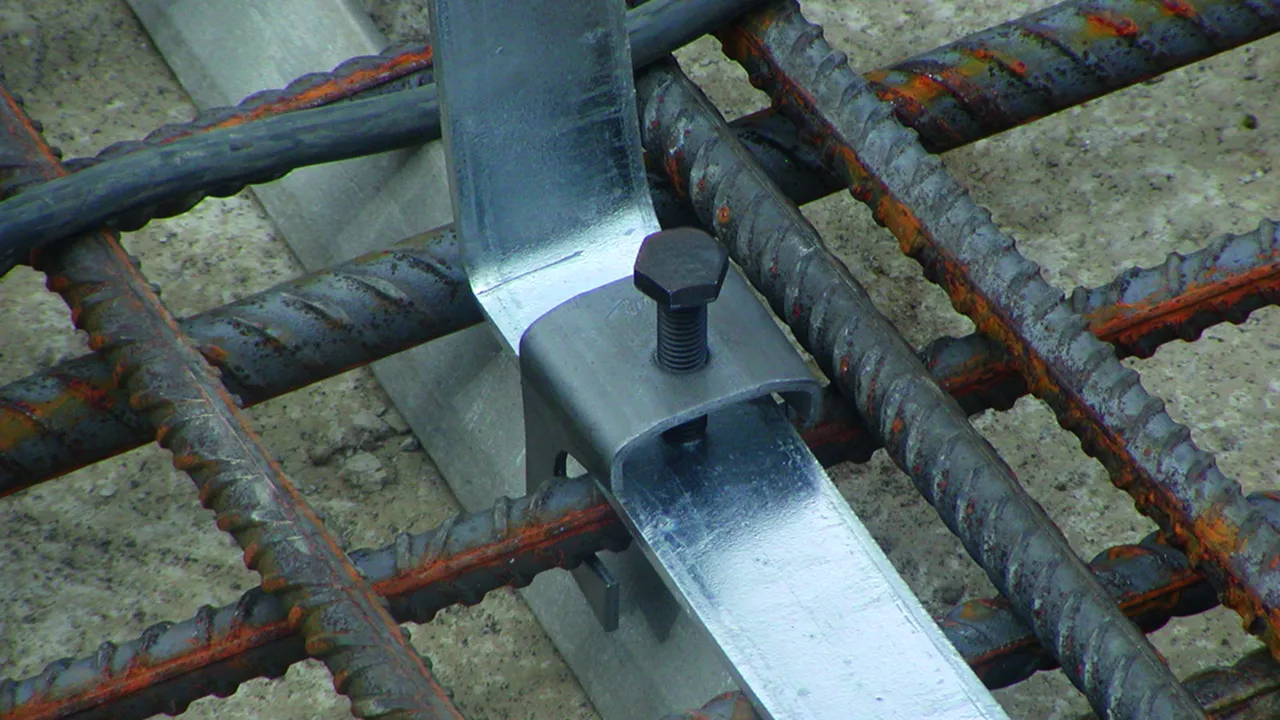

Til T- og krydsforbindelse

Bemærk: tilspændingsmoment ≥ 10 Nm.

1 Termék

Cikkszám 308030 VK A R22 F40 STBL

GTIN 4013364030749, Vámtarifa szám (EU): 85359000, Bruttó súly: 130.00 g, PU: 50.00 Pakkestørrelse

Képek

További információ


Materiale: St/blank
Klemmeområde (rund / flad): (+) 6-22 / 30-40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 1,0 kA

fabrikat: DEHN
Type: VK A R22 F40 STBL
artikelnr.: 308030
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/blank
Klemmeområde (rund / flad) (+) 6-22 / 30-40 mm
Skrue di M10 x 40 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Se den præcise tildeling på testcertifikatet.

A 308030 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308030 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Til T-, kryds- og parallelforbindelse med klemmeramme

Til fleksibel tilslutning af runde ledere eller til jordingspunkter med samtidig fastgørelse i forskallingen.

1 Termék

Cikkszám 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Vámtarifa szám (EU): 85359000, Bruttó súly: 169.60 g, PU: 25.00 Pakkestørrelse

Képek

További információ


Materiale: St/blank
Klemmeområde (rund / rund): (+/II) 6-22 / 6-10 mm
Klemmeområde (rund / flad): (+) 6-22 / 40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 1,0 kA

fabrikat: DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
artikelnr.: 308035
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/blank
Klemmeområde (rund / rund) (+/II) 6-22 / 6-10 mm
Klemmeområde (rund / flad) (+) 6-22 / 40 mm
Skrue di M10 x 60 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Se den præcise tildeling på testcertifikatet.

A 308035 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308035 terméket hozzáadtuk a kosárhoz.

Webshop indítása

U-klemme til større diameter

1 Termék

Cikkszám 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Vámtarifa szám (EU): 85359000, Bruttó súly: 266.50 g, PU: 25.00 Pakkestørrelse

Képek

További információ


Materiale: St/blank
Klemmeområde (rund / rund): (II) 16-48 / 6-10 mm
Klemmeområde (rund / flad): (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 16 kA

fabrikat: DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
artikelnr.: 308045
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/blank
Klemmeområde (rund / rund) (II) 16-48 / 6-10 mm
Klemmeområde (rund / flad) (II) 16-48 / 30-40 mm
Skrue U-skrue M10 x 48 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 16 kA
*) Se den præcise tildeling på testcertifikatet.

A 308045 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308045 terméket hozzáadtuk a kosárhoz.

Webshop indítása

U-klemme til større diameter med yderligere to klemmerammer

Til krydsforbindelse af runde ledere (6-10 mm) eller til fastgørelse og samtidig forbindelse af jordingspunkter.

1 Termék

Cikkszám 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Vámtarifa szám (EU): 85359000, Bruttó súly: 292.40 g, PU: 25.00 Pakkestørrelse

Képek

További információ


Materiale: St/blank
Klemmeområde (rund / rund): (+/II) 16-48 / 6-10 mm
Klemmeområde (rund / flad): (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 9,9 kA

fabrikat: DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
artikelnr.: 308046
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/blank
Klemmeområde (rund / rund) (+/II) 16-48 / 6-10 mm
Klemmeområde (rund / flad) (II) 16-48 / 30-40 mm
Skrue U-skrue M10 x 48 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,9 kA
*) Se den præcise tildeling på testcertifikatet.

A 308046 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308046 terméket hozzáadtuk a kosárhoz.

Webshop indítása

MAXI-MV-klemme

Til T-, kryds- og parallelforbindelse.

1 Termék

Cikkszám 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Vámtarifa szám (EU): 85359000, Bruttó súly: 462.30 g, PU: 20.00 Pakkestørrelse

Képek

További információ


Materiale: St/blank
Klemmeområde (rund / rund): (+/II) 8-16 / 15-25 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 10,2 kA

fabrikat: DEHN
Type: MAMVK 8.16 15.25 STBL
artikelnr.: 308040
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/blank
Klemmeområde (rund / rund) (+/II) 8-16 / 15-25 mm
Skrue di M12 x 65 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 10,2 kA
Godkendelse UL 467
*) For nøjagtig klassificering se prøvecertifikat.

A 308040 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308040 terméket hozzáadtuk a kosárhoz.

Webshop indítása

MV-klemme med sekskantskrue

Gevind i underdelen.

3 Termékek

Cikkszám 390053 MVK 8.10 SKM10X35 STBL

GTIN 4013364095984, Vámtarifa szám (EU): 85359000, Bruttó súly: 98.00 g, PU: 50.00 Pakkestørrelse

Képek

További információ


Materiale: St/blank
Klemmeområde (rund): 8-10(12) mm
Standard: EN 62561-1

fabrikat: DEHN
Type: MVK 8.10 SKM10X35 STBL
artikelnr.: 390053
eller tilsvarende



Műszaki adatok

Materiale St/blank
Klemmeområde (rund) 8-10(12) mm
Skrue di M10 x 35 mm
Standard EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

A 390053 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 390053 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Vámtarifa szám (EU): 85359000, Bruttó súly: 101.00 g, PU: 50.00 Pakkestørrelse

Képek

További információ


Materiale: St/tZn
Klemmeområde (rund): 8-10 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 7,3 kA

fabrikat: DEHN
Type: MVK 8.10 SKM10X30 STTZN
artikelnr.: 390050
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn
Klemmeområde (rund) 8-10 mm
Skrue di M10 x 30 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,3 kA
*) For nøjagtig klassificering se prøvecertifikat.

A 390050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 390050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Vámtarifa szám (EU): 85359000, Bruttó súly: 103.00 g, PU: 50.00 Pakkestørrelse

Képek

További információ


Materiale: St/tZn
Klemmeområde (rund): 10 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: MVK 10 SKM10X35 STTZN
artikelnr.: 391050
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn
Klemmeområde (rund) 10 mm
Skrue di M10 x 35 mm
Standard EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

A 391050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 391050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

MV-klemme med sekskantskrue og fjederskive

Gevind i underdelen.

1 Termék

Cikkszám 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Vámtarifa szám (EU): 85359000, Bruttó súly: 92.00 g, PU: 50.00 Pakkestørrelse

Képek

További információ


Materiale: St/tZn
Klemmeområde (rund): 8-10 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
artikelnr.: 390550
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn
Klemmeområde (rund) 8-10 mm
Skrue di M10 x 30 mm
Standard EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

A 390550 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 390550 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Parallelforbinder med rundhovedet skrue

2 Termékek

Cikkszám 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Vámtarifa szám (EU): 85359000, Bruttó súly: 163.16 g, PU: 50.00 Pakkestørrelse

Képek

További információ

Parallelforbinder med en skrue St/blank
Parallelforbinder til parallel forbindelse af to ledere
Materiale: St/blank
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 6,1 kA

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STBLANK
artikelnr.: 306121
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/blank
Klemmeområde (rund / rund) 6-22 / 6-22 mm
Skrue e M10 x 40 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

A 306121 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 306121 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Vámtarifa szám (EU): 85359000, Bruttó súly: 167.12 g, PU: 50.00 Pakkestørrelse

Képek

További információ

Parallelforbinder med en skrue St/Zn
Parallelforbinder til parallel forbindelse af to ledere
Materiale: St/tZn
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 6,1 kA

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STTZN
artikelnr.: 306122
eller tilsvarende

Tanúsítványok



Műszaki adatok

Materiale St/tZn
Klemmeområde (rund / rund) 6-22 / 6-22 mm
Skrue e M10 x 40 mm
Standard EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

A 306122 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 306122 terméket hozzáadtuk a kosárhoz.

Webshop indítása
back to top
