DEHNsecure modular

Koordinierter Blitzstrom-Ableiter auf Funkenstreckenbasis, bestehend aus Basisteil und gestecktem Schutzmodul
Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstreckentechnologie
Hohes Blitzstrom-Ableitvermögen von 25 kA (10/350 µs)
Auf Überspannungs-Schutzgerät DEHNguard SE DC ... direkt koordiniert
Tiefer Schutzpegel
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste

DEHNsecure M 1 ...

Einpoliger, modularer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen.

3 Termékek

Cikkszám 971121 DSE M 1 60

GTIN 4013364138582, Vámtarifa szám (EU): 85363090, Bruttó súly: 300.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 60
1-poliger, modularer, steckbarer koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 60
Art.-Nr.: 971121
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL

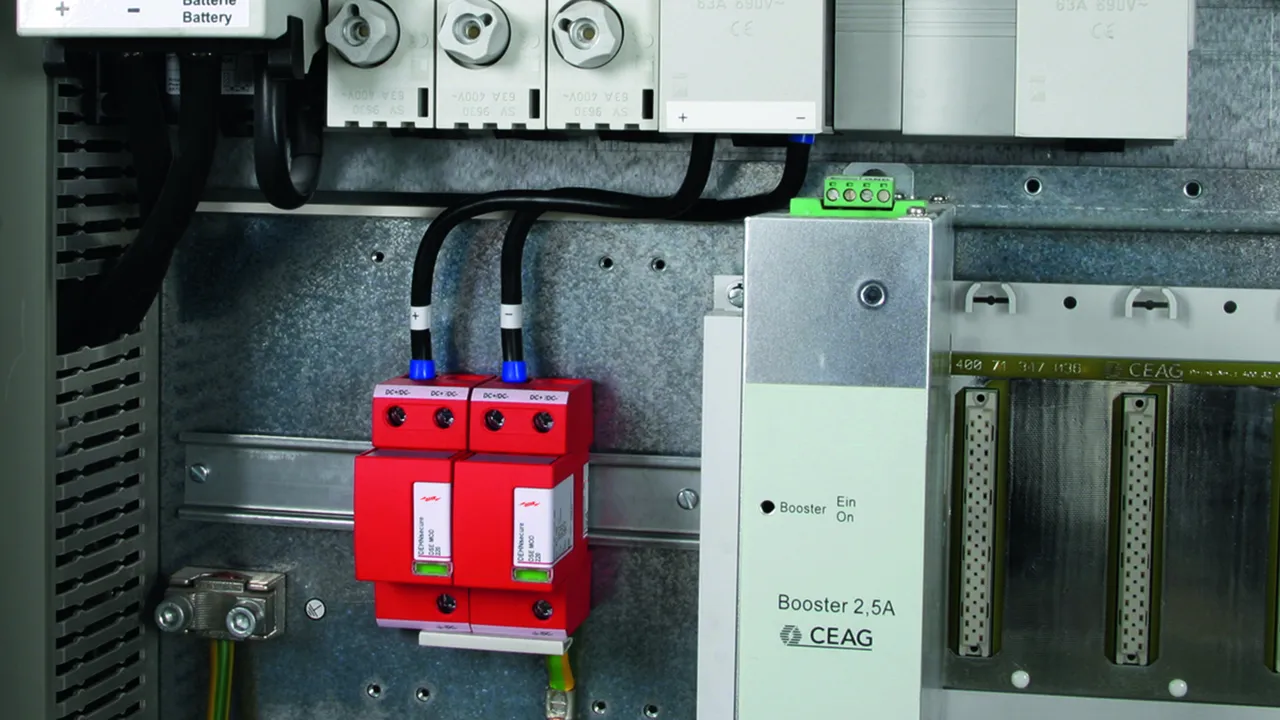

Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Direkt koordiniert zu DEHNguard	DG SE DC 60 (Art.-Nr. 972 110)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

A 971121 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 971121 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 971120 DSE M 1 220

GTIN 4013364133631, Vámtarifa szám (EU): 85363090, Bruttó súly: 268.20 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 220
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 220
Art.-Nr.: 971120
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 242 (Art.-Nr. 972 120)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

A 971120 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 971120 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 971122 DSE M 1 242

GTIN 4013364144477, Vámtarifa szám (EU): 85363090, Bruttó súly: 273.70 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 242
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 242
Art.-Nr.: 971122
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Höchste Dauerspannung AC (U_C )	255 V

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 242 (Art.-Nr. 972 120)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

A 971122 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 971122 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNsecure M 1 ... FM

Einpoliger, modularer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen; mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

3 Termékek

Cikkszám 971126 DSE M 1 60 FM

GTIN 4013364138599, Vámtarifa szám (EU): 85363090, Bruttó súly: 304.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 60 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 60 FM
Art.-Nr.: 971126
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Direkt koordiniert zu DEHNguard	DG SE DC 60 FM (Art.-Nr. 972 115)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

A 971126 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 971126 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 971125 DSE M 1 220 FM

GTIN 4013364133648, Vámtarifa szám (EU): 85363090, Bruttó súly: 241.90 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 220 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 220 FM
Art.-Nr.: 971125
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 500 FM (Art.-Nr. 972 135)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

A 971125 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 971125 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 971127 DSE M 1 242 FM

GTIN 4013364144484, Vámtarifa szám (EU): 85363090, Bruttó súly: 269.50 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 242 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter, Breite 2TE
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 242 FM
Art.-Nr.: 971127
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Höchste Dauerspannung AC (U_C )	255 V

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 500 FM (Art.-Nr. 972 135)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

A 971127 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 971127 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNsecure M 2P ... (FM)

Zweipoliger, modularer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen bis 60 V (1+1-Schaltung); in der Ausführung FM mit potentialfreiem Fernmeldekontakt.

2 Termékek

Cikkszám 971221 DSE M 2P 60

GTIN 4013364138612, Vámtarifa szám (EU): 85363090, Bruttó súly: 638.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Koordinierter Blitzstrom-Ableiter DEHNsecure M 2P 60
2-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 2P 60
Art.-Nr.: 971221
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direkt koordiniert zu DEHNguard	DG SE DC 60 (Art.-Nr. 972 110)
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	17 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL

A 971221 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 971221 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 971226 DSE M 2P 60 FM

GTIN 4013364138629, Vámtarifa szám (EU): 85363090, Bruttó súly: 675.00 g, PU: 1.00 Stk.

Képek

További információ

CAD fájlok

Koordinierter Blitzstrom-Ableiter DEHNsecure M 2P 60 FM
2-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 2P 60 FM
Art.-Nr.: 971226
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direkt koordiniert zu DEHNguard	DG SE DC 60 FM (Art.-Nr. 972 115)
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	17 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein-/feindrähtig

A 971226 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 971226 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNsecure NG 2P 60 FM

Zweipoliger, modularer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen bis 60 V (1+1-Schaltung); in der Ausführung FM mit potentialfreiem Fernmeldekontakt.

1 Termék

Cikkszám 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Vámtarifa szám (EU): 85363090, Bruttó súly: 507.00 g, PU: 1.00 Stk.

Képek

Open PDF

További információ

CAD fájlok

Koordinierter Blitzstrom-Ableiter DEHNsecure NG 2P 60 FM
2-poliger, modularer, steckbarer,
koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen
geeignete Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 10 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE NG 2P 60 FM
Art.-Nr.: 971222
oder gleichwertig.

Tanúsítványok

Műszaki adatok

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	100 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein-/feindrähtig

A 971222 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 971222 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

DEHNsecure modular

DEHNsecure M 1 ...

Cikkszám 971121 DSE M 1 60

A 971121 termék hozzá lett adva a jegyzettömbhöz.

A 971121 terméket hozzáadtuk a kosárhoz.

Cikkszám 971120 DSE M 1 220

A 971120 termék hozzá lett adva a jegyzettömbhöz.

A 971120 terméket hozzáadtuk a kosárhoz.

Cikkszám 971122 DSE M 1 242

A 971122 termék hozzá lett adva a jegyzettömbhöz.

A 971122 terméket hozzáadtuk a kosárhoz.

DEHNsecure M 1 ... FM

Cikkszám 971126 DSE M 1 60 FM

A 971126 termék hozzá lett adva a jegyzettömbhöz.

A 971126 terméket hozzáadtuk a kosárhoz.

Cikkszám 971125 DSE M 1 220 FM

A 971125 termék hozzá lett adva a jegyzettömbhöz.

A 971125 terméket hozzáadtuk a kosárhoz.

Cikkszám 971127 DSE M 1 242 FM

A 971127 termék hozzá lett adva a jegyzettömbhöz.

A 971127 terméket hozzáadtuk a kosárhoz.

DEHNsecure M 2P ... (FM)

Cikkszám 971221 DSE M 2P 60

A 971221 termék hozzá lett adva a jegyzettömbhöz.

A 971221 terméket hozzáadtuk a kosárhoz.

Cikkszám 971226 DSE M 2P 60 FM

A 971226 termék hozzá lett adva a jegyzettömbhöz.

A 971226 terméket hozzáadtuk a kosárhoz.

DEHNsecure NG 2P 60 FM

Cikkszám 971222 DSE NG 2P 60 FM

A 971222 termék hozzá lett adva a jegyzettömbhöz.

A 971222 terméket hozzáadtuk a kosárhoz.

DEHNsecure modular

DEHNsecure M 1 ...

Cikkszám 971121 DSE M 1 60

Ön nem jogosult a letöltésre 961110.stp

Ön nem jogosult a letöltésre 961110.igs

Ön nem jogosult a letöltésre 961110.jt

Ön nem jogosult a letöltésre 961110.dwg

Ön nem jogosult a letöltésre 971120m_E.dxf

Ön nem jogosult a letöltésre DEHN.971121.wspak

Ön nem jogosult a letöltésre DEHN.971121.edz

A 971121 termék hozzá lett adva a jegyzettömbhöz.

A 971121 terméket hozzáadtuk a kosárhoz.

Cikkszám 971120 DSE M 1 220

Ön nem jogosult a letöltésre 961110.stp

Ön nem jogosult a letöltésre 961110.igs

Ön nem jogosult a letöltésre 961110.jt

Ön nem jogosult a letöltésre 961110.dwg

Ön nem jogosult a letöltésre 971120m_E.dxf

Ön nem jogosult a letöltésre DEHN.971120.wspak

Ön nem jogosult a letöltésre DEHN.971120.edz

A 971120 termék hozzá lett adva a jegyzettömbhöz.

A 971120 terméket hozzáadtuk a kosárhoz.

Cikkszám 971122 DSE M 1 242

Ön nem jogosult a letöltésre 961110.stp

Ön nem jogosult a letöltésre 961110.igs

Ön nem jogosult a letöltésre 961110.jt

Ön nem jogosult a letöltésre 961110.dwg

Ön nem jogosult a letöltésre 971120m_E.dxf

Ön nem jogosult a letöltésre DEHN.971122.wspak

Ön nem jogosult a letöltésre DEHN.971122.edz

A 971122 termék hozzá lett adva a jegyzettömbhöz.

A 971122 terméket hozzáadtuk a kosárhoz.

DEHNsecure M 1 ... FM

Cikkszám 971126 DSE M 1 60 FM

Ön nem jogosult a letöltésre 961115.stp

Ön nem jogosult a letöltésre 961115.igs

Ön nem jogosult a letöltésre 961115.jt

Ön nem jogosult a letöltésre 961115.dwg

Ön nem jogosult a letöltésre 971125m_E.dxf

Ön nem jogosult a letöltésre DEHN.971126.wspak

Ön nem jogosult a letöltésre DEHN.971126.edz

A 971126 termék hozzá lett adva a jegyzettömbhöz.

A 971126 terméket hozzáadtuk a kosárhoz.

Cikkszám 971125 DSE M 1 220 FM

Ön nem jogosult a letöltésre 961115.stp

Ön nem jogosult a letöltésre 961115.igs

Ön nem jogosult a letöltésre 961115.jt

Ön nem jogosult a letöltésre 961115.dwg

Ön nem jogosult a letöltésre 971125m_E.dxf

Ön nem jogosult a letöltésre DEHN.971125.wspak

Ön nem jogosult a letöltésre DEHN.971125.edz

A 971125 termék hozzá lett adva a jegyzettömbhöz.

A 971125 terméket hozzáadtuk a kosárhoz.

Cikkszám 971127 DSE M 1 242 FM

Ön nem jogosult a letöltésre 961115.stp

Ön nem jogosult a letöltésre 961115.igs

Ön nem jogosult a letöltésre 961115.jt

Ön nem jogosult a letöltésre 961115.dwg

Ön nem jogosult a letöltésre 971125m_E.dxf

Ön nem jogosult a letöltésre DEHN.971127.wspak

Ön nem jogosult a letöltésre DEHN.971127.edz

A 971127 termék hozzá lett adva a jegyzettömbhöz.

A 971127 terméket hozzáadtuk a kosárhoz.

DEHNsecure M 2P ... (FM)

Cikkszám 971221 DSE M 2P 60

Ön nem jogosult a letöltésre 951200.stp

Ön nem jogosult a letöltésre 951200.igs

Ön nem jogosult a letöltésre 951200.jt

Ön nem jogosult a letöltésre 951200.dwg

Ön nem jogosult a letöltésre 971221m_E.dxf

Ön nem jogosult a letöltésre DEHN.971221.wspak

Ön nem jogosult a letöltésre DEHN.971221.edz

A 971221 termék hozzá lett adva a jegyzettömbhöz.

A 971221 terméket hozzáadtuk a kosárhoz.

Cikkszám 971226 DSE M 2P 60 FM

Ön nem jogosult a letöltésre 951205.stp

Ön nem jogosult a letöltésre 951205.igs

Ön nem jogosult a letöltésre 951205.jt

Ön nem jogosult a letöltésre 951205.dwg

Ön nem jogosult a letöltésre 971226m_E.dxf
