HVI light vezeték
:quality(98)/www.dehn.hu/store/f/61884002/HDVORSCHAU/819125a6_16-9.jpg)
:quality(98)/www.dehn.hu/store/f/61884002/HDVORSCHAU/819125a6_16-9.jpg)
A HVI light vezeték a bevált HVI vezeték kiegészítése. A csatlakozási pontot pl. definiálva a háromlábú állványon kell kivitelezni, anélkül hogy potenciálkiegyenlítés (funkció-földelővezeték) szükséges lenne. Ezáltal egyszerűbb szerelési lehetőségek adódnak és ebből következően jelentős időmegtakarítás érhető el a létesítésnél.

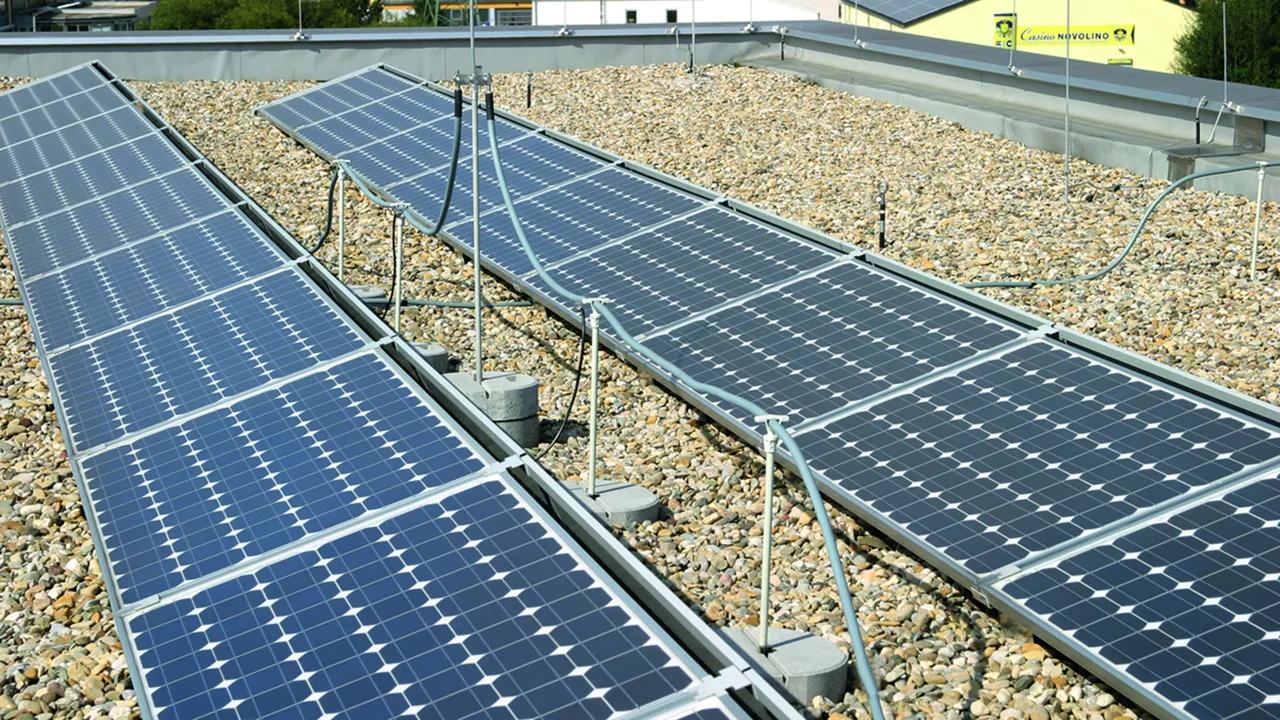

Az épületek tetőfelületei manapság gyakran az utolsó telepítési szintet jelentik. A lehetséges villámcsapások veszélyét figyelmen kívül hagyva telepítenek csővezetékeket, elektromos és információtechnológiai rendszereket és fotovoltaikus rendszereket a tetőfelületre. Mindezen rendszereknek vezető összeköttetésük van az építmény belsejébe. A villám-részáramok így bejuthatnak az épület belsejébe, ahol befolyásolhatják vagy akár tönkretehetik az érzékeny elektromos/elektronikus berendezéseket. Az elszigetelt fogóberendezésekkel a villám-részáramok ezen bevitele az épület belsejébe elkerülhető.
A HVI light vezeték a rendszer az elválasztási távolság betartásához lapostetőkön. A HVI light vezeték nagyfeszültségálló szigetelésével elkerülhető az ellenőrzés nélküli átütés pl. a tetőfedésen keresztül az alatta lévő fémes vagy elektromos elemekre.
Nagyfeszültség-álló szigetelt HVI light vezeték az elválasztási távolság betartásához elektromosan vezető elemekhez a DIN EN 62305-3 (VDE 0185-305-3) szerint.
Alkalmazható s ≤ 45 cm (levegőben) vagy s ≤ 90 cm (szilárd építőanyag) ekvivalens elválasztási távolságig.
A HVI light vezeték teljesíti a DIN IEC/TS 62561-8 (VDE V 0185-561-8) szerinti követelményeket.
A -5 ... +40 °C megmunkálási hőmérsékletre és a -30 ... +70 °C tartós hőmérséklettartományra (fix fektetésnél) ügyelni kell.

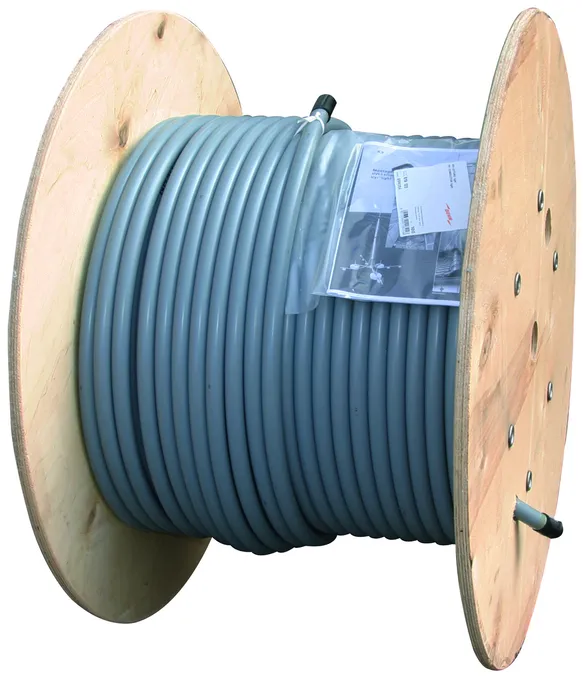

Cikkszám 819125 HVI LI 45 20 L100M GR
GTIN 4013364118416, Vámtarifa szám (EU): 85446010, Bruttó súly: 520.00 g/m, PU: 100.00 m
Képek
:quality(98)/www.dehn.hu/store/f/61884008/HDVORSCHAU/819125_TR.jpg)
:quality(98)/www.dehn.hu/store/f/61884008/HDVORSCHAU/819125_TR.jpg)
Tanúsítványok
Műszaki adatok
| Vezető anyaga | Cu |
| Szigetelés anyaga | PE |
| Köpeny anyaga | PE |
| Vezeték színe | sötétszürke ● |
| RAL szín | 7000-hez hasonló |
| Mag keresztmetszet | 19 mm2 |
| Ekvivalens elválasztási távolság s (levegőben) | ≤ 45 cm |
| Átmérő Ø vezeték | 20 mm |
| Köpeny tulajdonságai | UV-stabilizált és időjárásálló |
| Szabványhivatkozás | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |

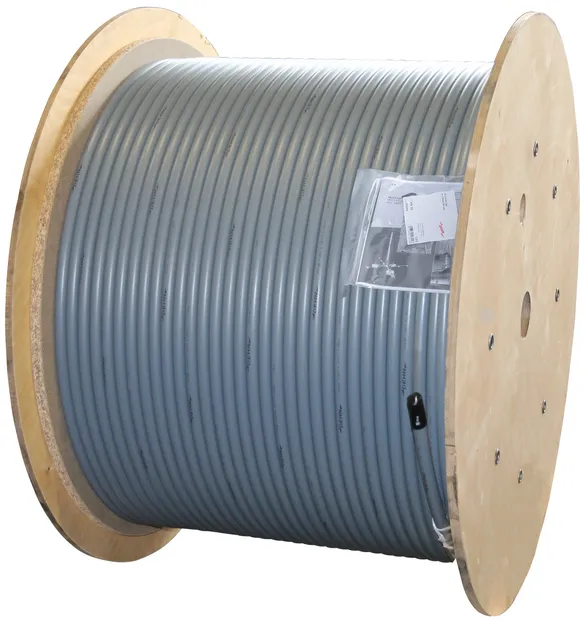

Cikkszám 819124 HVI LI 45 20 L500M GR
GTIN 4013364329003, Vámtarifa szám (EU): 85446010, Bruttó súly: 520.00 g/m, PU: 500.00 m
Képek
:quality(98)/www.dehn.hu/store/f/61884011/HDVORSCHAU/819124.jpg)
:quality(98)/www.dehn.hu/store/f/61884011/HDVORSCHAU/819124.jpg)
Tanúsítványok
Műszaki adatok
| Vezető anyaga | Cu |
| Szigetelés anyaga | PE |
| Köpeny anyaga | PE |
| Vezeték színe | sötétszürke ● |
| RAL szín | 7000-hez hasonló |
| Mag keresztmetszet | 19 mm2 |
| Ekvivalens elválasztási távolság s (levegőben) | ≤ 45 cm |
| Átmérő Ø vezeték | 20 mm |
| Köpeny tulajdonságai | UV-stabilizált és időjárásálló |
| Szabványhivatkozás | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |

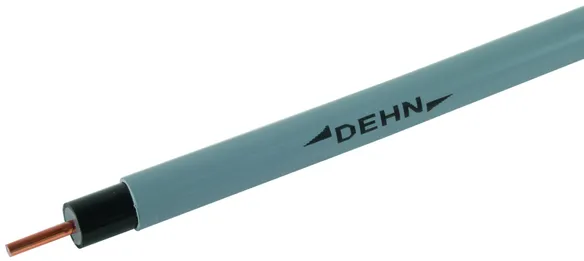

Cikkszám 819129 HVI LI 45 20 L .. GR
GTIN 4013364223158, Vámtarifa szám (EU): 85446010, Bruttó súly: 4.49 kg, PU: 1.00 db.
Képek
:quality(98)/www.dehn.hu/store/f/61884015/HDVORSCHAU/819125.jpg)
:quality(98)/www.dehn.hu/store/f/61884015/HDVORSCHAU/819125.jpg)
Tanúsítványok
Műszaki adatok
| Vezető anyaga | Cu |
| Szigetelés anyaga | PE |
| Köpeny anyaga | PE |
| Vezeték színe | sötétszürke ● |
| RAL szín | 7000-hez hasonló |
| Mag keresztmetszet | 19 mm2 |
| Ekvivalens elválasztási távolság s (levegőben) | ≤ 45 cm |
| Átmérő Ø vezeték | 20 mm |
| Köpeny tulajdonságai | UV-stabilizált és időjárásálló |
| Minimálisan rendelhető hossz (l1) | 6 m |
| Szabványhivatkozás | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
