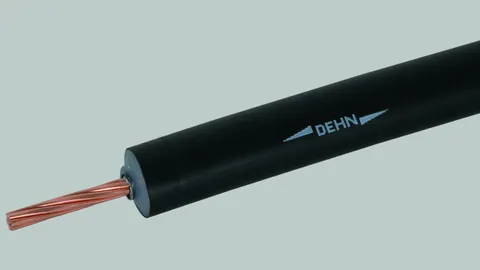

HVI vezeték

Nagyfeszültségű, szigetelt levezetők a vezető részek közötti biztonsági távolság fenntartására. S ≤ 75 cm (levegőben) vagy s ≤ 150 cm (szilárd anyag) egyenértékű elválasztási távolságig történő felhasználásra.

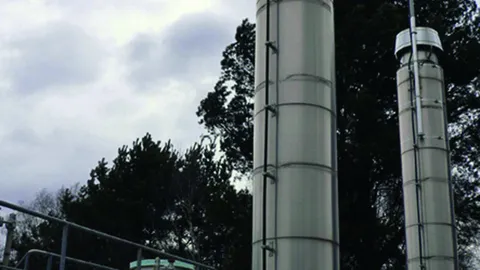

Támasztócső HVI vezetékhez

Esztétikus külső megjelenés, mivel a HVI vezeték a támasztócső belsejében kerül levezetésre és így kis szélterhelési felületet képez..
Alkalmazható, ha az egyenértékű biztonsági távolság, s ≤ 75 cm (levegőben) vagy s ≤ 150 cm (szilárd anyagban).
Kérjük a vezetékhosszat megadni rendeléskor (0.5 m-es lépésekben).

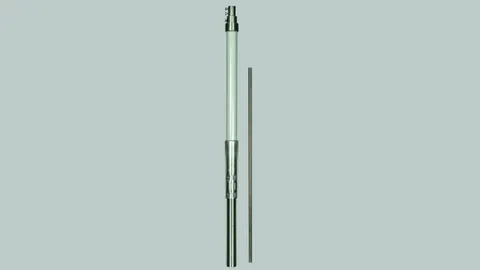

Felfogórúd HVI vezetékkel

A teljes felfogórendszer maximális szabad hossza 8.5 m.
Három változtatható hosszúságú tartóval kell rögzíteni (Cikkszám: 105 345).
Szállítási hossz 6000 mm.

HVI / HVI long vezeték

Nagyfeszültségű szigeteléssel ellátott levezető az s biztonsági távolság betartásához a villamosan vezető részektől az IEC/EN 62305-3 szabvány alapján.

Alkalmazható, ha az egyenértékű biztonsági távolság, s ≤ 75 cm (levegőben) vagy s ≤ 150 cm (szilárd anyagban).

Csatlakozó elemek HVI long vezetékhez

Támasztócsövek HVI long vezetékhez

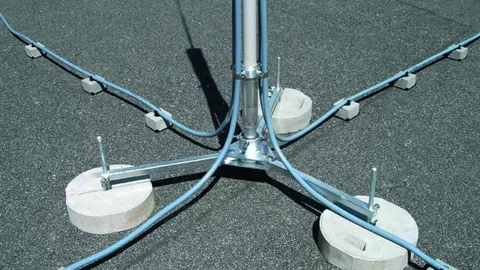

Háromlábú állványok támasztócsövekhez oldalsó nyílás nélkül

Special design for HVI Conductor installed inside / outside of the supporting tube, with double cleat for connection of 2x Rd 8-10 mm.
For keeping the bending radius of the HVI Conductor (installed inside of the supporting tube) at the bottom of the tripod, two concrete bases must be put under and one on top of the brace.
Adjustable to the roof inclination up to max. 10°.
The stackable concrete base (Part No. 102 010) and the support plate (Part No. 102 050) have to be ordered separately.

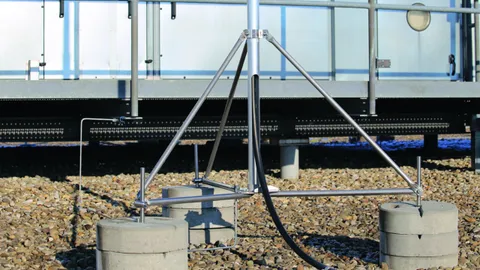

Állványok támasztócsövekhez oldalsó nyílással

Special design for supporting tube with HVI Conductor installed inside, with side outlet and double cleat for connection of 2x Rd 8-10 mm.
Adjustable to the roof inclination up to max. 5°

The stackable concrete base (Part No. 102 010) and the support plate (Part No. 102 050) as well as the threaded rod sets (Part No. 105 396-105 398 or Part No. 105 496-105 498) must to be ordered separately.

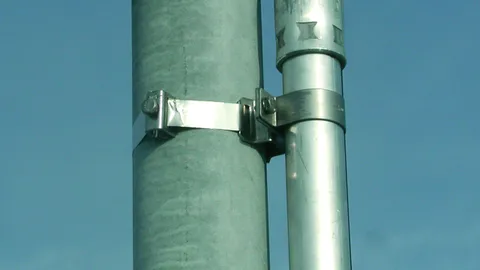

Rögzítőelemek támasztócsövekhez

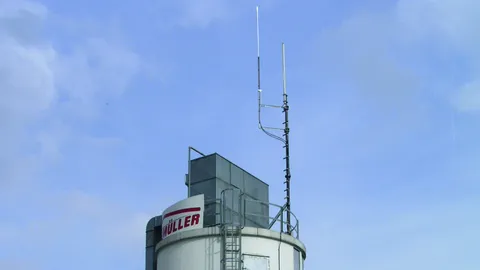

Távtartók omni irányított antennákhoz

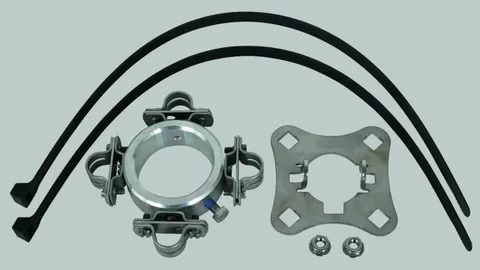

Tartozékok HVI és HVI long vezetékekhez

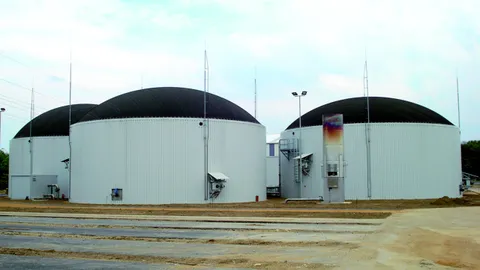

Vezetőtartók HVI vezetékhez robbanásveszélyes terekhez

The HVI Conductor is suitable for use in explosion hazardous areas of Ex zone 1 (gases, vapours, mists) as well as Ex zone 21 (dusts). The special installation conditions safely prevent electric sparks to neighbouring metal parts when lightning current flows through the HVI Conductor.

The HVI Conductor has to be installed in explosion hazardous areas in accordance with the installation instructions.

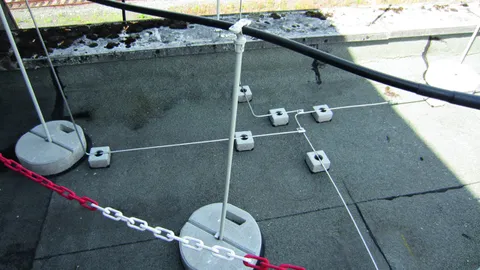

Végkiképzési szakasz, csatlakozás a "szigetelt gyűrű"-s vezetékhez

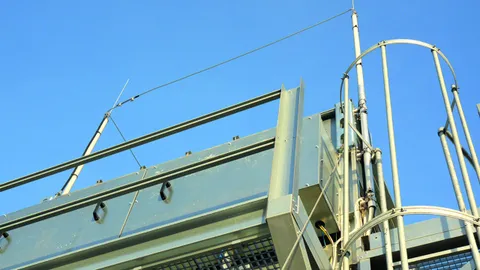

If several plant components require protection, it is advisable not to route the HVI Conductor of each air-termination system individually to the earth-termination system. The HVI Conductors from the air-termination system can be connected to an "isolated ring conductor". From this "isolated ring conductor" several down conductors, HVI Conductors, can then be led to the earth-termination system. Allowing for the calculated separation distance "s", the "isolated ring conductor" must be installed, e.g. on the roof, on spacers and concrete bases.

Végkikpézési szakasz, csatlakozás az "attika lemezburkolat"-hoz

If several plant components require protection, it is advisable not to route the HVI Conductor of each air-termination system individually to the earth-termination system. The HVI Conductors from the air-termination system can be connected to the capping of the roof parapet which serves as "isolated ring conductor". From the capping of the roof parapet several down conductors, HVI Conductors, can then be led to the earth-termination system.

Végkiképzési szakasz épületszerkezeten

If the HVI Conductor is installed on a building structure, the calculated separation distance "s" in the sealing end range from the metal parts in the building structure must be maintained. The sealing end range reaches from the EB connection element to the earth connection element.
If the HVI Conductor is directly connected with an earth entry rod / earth-termination system an EB element is not necessary. The sealing end range remains unconsidered.
