DEHNcon-H

Adó- és vevőrendszerek (parabolikus, földi antennák) vagy teljes épületek vagy épületelemek szigetelt felfogó rendszeréhez.

DEHNcon-H

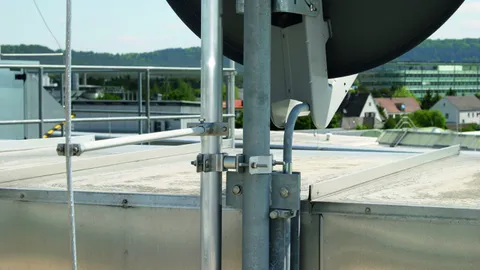

Isolated air-termination system for transmitters/receivers (parabolic, terrestrial antenna) or whole buildings or parts of a building.
Visually pleasing design since the HVI light Conductor is installed in the supporting tube, reduced dimensions of the supporting tubes (Al tube 40 x 5 mm / GRP tube 30 x 3 mm) and low weight of the whole structure, also suitable for retrofitting on antenna poles.
Special interior sealing end with a flexible StSt strip coming out at the bottom of the supporting tube, for connection to the equipotential bonding system.

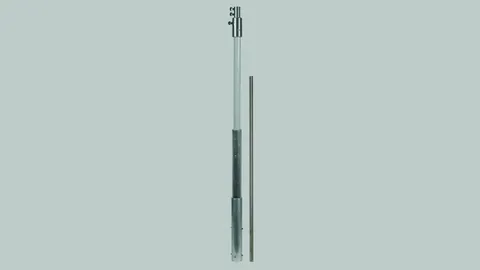

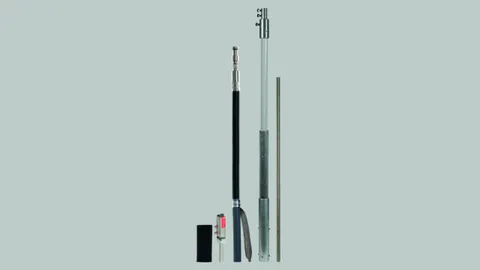

DEHNcon-H támasztócső HVI light vezetékhez

Supporting tubes for the HVI light Conductor for on-site assembly, air-termination rod StSt, Ø10 mm.

Csatlakozó elemek DEHNcon-H, HVI light vezetékhez

Kiegészítők DEHNcon-H-hoz

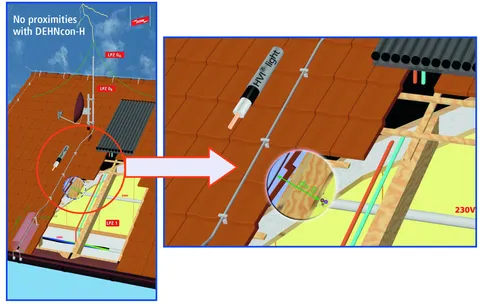

Felfogórúd a HVI light vezeték tető alatti szereléséhez

For installation on the mounting bracket for use on rafters.Visually pleasing design because the HVI light Conductor is installed inside of the supporting tube. The HVI light Conductor is led through the supporting tube of the mounting bracket for use on rafters and installed in the range of the counter-battens / roof battens.Advantages:
  • Sub-roof installation – invisible
  • Only the supporting tube is visible
  • No mechanical loading e.g. snow

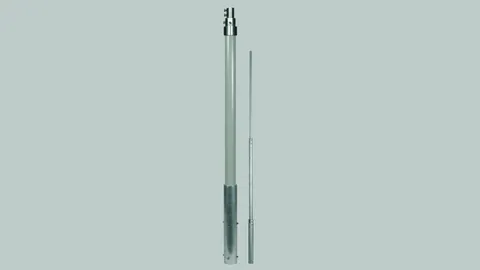

DEHNcon-H támasztócső HVI light vezetékez, tető alatti szerelés

Supporting tube for HVI light Conductor for on-site assembly, air-termination rod StSt, Ø10 mm.

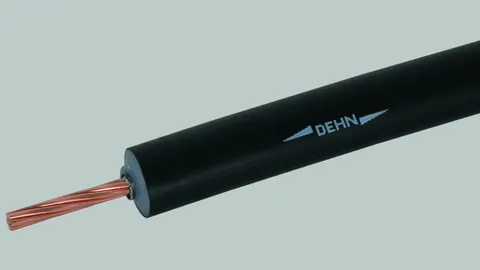

HVI light vezeték

System for keeping the separation distance e.g. on flat roofs. The high-voltage-resistant insulatation of the HVI light Conductor avoids an uncontrolled sparkover e.g. through the roof covering to metal or electric parts underneath.

Applicable up to an equivalent separation distance s ≤ 45 cm (in air) or s ≤ 90 cm (solid material).

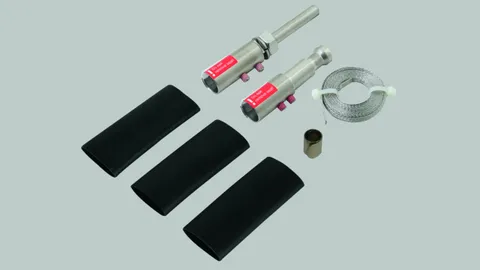

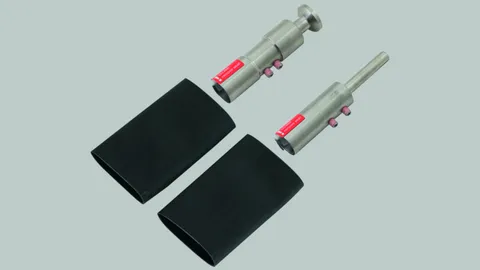

Csatlakozó elemek DEHNcon-H, HVI light vezetékhez

Connection kit for sealing the HVI light Conductor at both ends for implementing the adjustment range of the conductor in the supporting tube (head piece) and connection element for connection to other parts of the external lightning protection or earth-termination system (incl. EB connection cable, constant force spring and three heat-shrinkable sleeves).

Felfogórúd a HVI vezeték tető alatti szerelése számára

Rátétszereléshez a tetőszaru-tartóra.HVI light vezeték vizuálisan illesztett belső fektetése tartócsőben. A HVI vezeték a tetőszaru-tartó rögzített csövén át van vezetve és az ellen- / tetőlécezés területén fektetve.Előnyei:
  • Tetőalatti szerelés – vizuálisan nem felismerhető
  • Rátétszerelés csak egy látható csővel
  • Nincs mechanikus igénybevétel pl. hóterheléssel

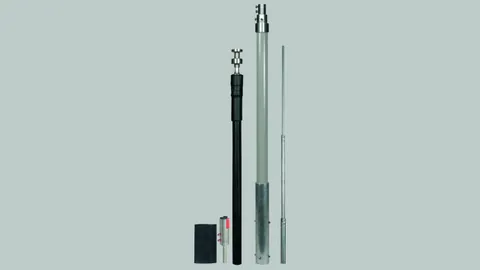

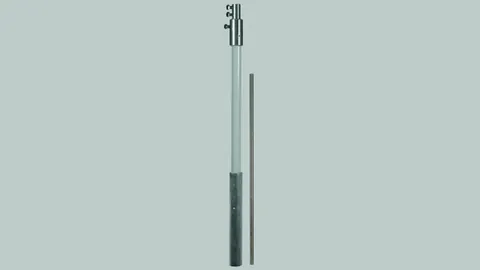

DEHNcon-H támasztócső HVI vezetékez, tető alatti szerelés

Supporting tube for HVI Conductor for on-site assembly, air-termination rod Al, Ø22 / 16 / 10 mm.

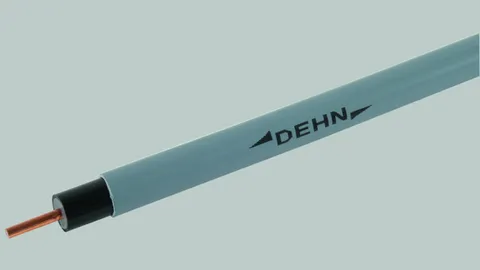

HVI / HVI long vezeték

High-voltage-resistant, insulated down conductor for keeping the separation distance to electrically conductive parts according to IEC/EN 62305-3.

Applicable up to an equivalent separation distance s ≤ 75 cm (in air) or s ≤ 150 cm (solid material).

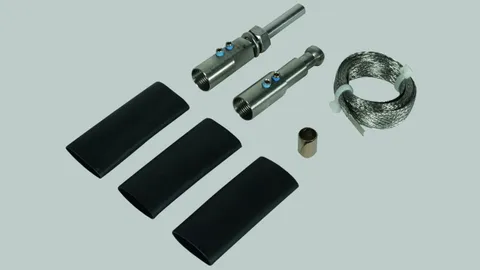

Csatlakozó elemek DEHNcon-H, HVI vezetékhez

Connection elements for sealing the HVI long Conductor on both ends, for implementing the sealing end of the conductor inside of the supporting tube (head piece) and connection element for connection to other parts of the external lightning protection system or earth-termination system (incl. two heat-shrinkable sleeves).

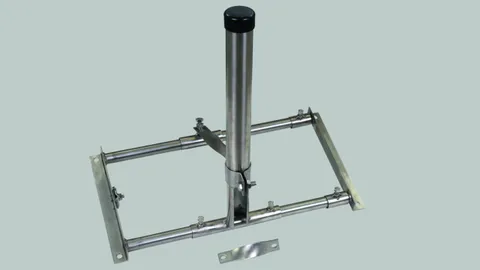

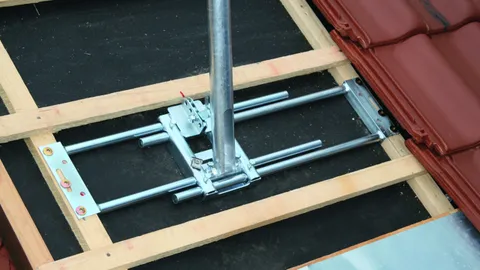

Felfogótartó keret tetőgerendákhoz történő rögzítéshez

For side fixing of the
  • DEHNcon-H supporting tube (Ø40 mm)
  • HVI Conductor inside of the supporting tube (Ø50 mm)
as well as for attaching and fixing of the supporting tubes and for the sub-roof installation of the HVI Conductor or HVI light Conductor. Note: Mounting conditions on site must be clarified with the building constructor. More information on max. gust wind speeds at www.dehn-international.com

Felfogótartó keret fémtetőre történő rögzítéshez

Rozsdamentes tartókeret, HVI és hagyományos felfogók rögzítésére fémtetőkön:

Rögzítőkeret felfogók rögzítésére maximálisan 53 fokos dölésszögű fémtetőkre.

D40-es felfogók, valamint DEHNcon-H rendszerek pl. 819 243 vagy 819 247 cikkszámok rögzítésére belső levezetéssel.

Megjegyzés: A szerelés körülményeit tisztázni kell a helyszínen az építésvezetővel.
Maxmilális szélnyomással kapcsolatos információ a www.dehn-international.com honlapon található

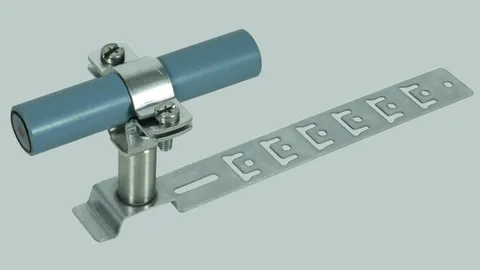

Vezetőtartó nyeregtetőre és fém tetőre történő rögzítéshez
